Разрядник

Загрузка...

Номер патента: 765918

Опубликовано: 23.09.1980

Авторы: Крылов, Сысун, Хромой

МПК: H01T 3/00

Метки: разрядник

...имеет внутренние цилиндрическиевысоковольтные электроды 1 и внешний составной заземленный электрод, состоящий из полыхраструбов 2 и диска 3, соединенных междусобой цилиндрическим токоподводом - корпу Осом 4. Инициирование. пробоя происходит вфиксированном месте между внутренним элект.родом 1 и раструбом 2 внешнего электрода.Фиксация места пробоя осуществляется либо спомощью инициируюшего разряда емкости, об. 15разуемой металлическим цилиндром 5 и раструбом 2 по поверхности керамической шайбы 6,либо с помощью любых других инициирующихустройств, либо просто за счет уменьшения межэлектродного расстояния. Конфигурация электродов 1, 2 и направление токов в них создаютусловия для перемещения разрядного канала отместа...

Защитный газонаполненный разрядник

Загрузка...

Номер патента: 686103

Опубликовано: 15.09.1979

Авторы: Крылов, Москалев, Сысун, Тихонова, Хромой, Яшкова

МПК: H01J 17/02

Метки: газонаполненный, защитный, разрядник

...кой емкости вспомогательного и внутреннего основного электродов.Схематическая конструкция разрядникапоказана на чертеже.Разрядник имеет основные коаксиап:ные электроды 1 и 2, разделенные изолятором 3. Разрядник заполняется азотом,аргоном или другим газом, Над внутренним электродом имеется изоляционнаявтулка 4 с закрепленным на ее боковой 10поверхности вспомогательным электродом5, имеющим форму кольца, с малым зазором до внутреннего электрода по поверхности втулки 4. Вместо металлическогокольца возможно применение кольцевого 15напыления какого-либо металла на поверхность втулки 4, Вспомогательный электрод 5 расположен близко к внешнему ооновному электроду 2, чтобы его электрическая емкость с ним значительно превы 20шала его...

Температурный компенсатор изменения объема жидкости

Загрузка...

Номер патента: 674104

Опубликовано: 15.07.1979

Авторы: Диамент, Сысун

МПК: G12B 7/00

Метки: жидкости, изменения, компенсатор, объема, температурный

...на фиг, 2 - то же, в виде цилиндра.Температурный компенсатор измененияобъема жидкости содержит корпус 1, сопряженный с корпусом электрического устройства, например, с подводным световымприбором 2. Корпус прибора полностью,а температурного компенсатор частйчнозаполнены жидкостью, например полиметилсилоксановой жидкостью 3, выполняющей функции теплоносителя, улучшающегоусловия теплообмена прибора с окружавшей средой. Разделяющая внутренний объем прибора 2 от корпуса 1 температурного компенсатора перегородка 4 снабженакапиллярной трубкой 5, направленнойвнутрь корпуса 1, выходное отверстие 6которойрасположено на уровне половинного объема внутренней полости корпуса у1 находясь при этом ниже уровня заполняющей температурный...

Прожектор

Загрузка...

Номер патента: 663956

Опубликовано: 25.05.1979

Автор: Сысун

МПК: F21V 13/10

Метки: прожектор

...виде цилиндра, сопряснование которого ориен ону фокуса рефлектора, ой экран установлен в, к можностью перемещения олькой оси прожектора и ировочных тяг, а внутре окрытого слоем двуокиси кремния. На чертеже представлен прожект а с протяженным светяш311 представляет собой цилиндр 12, сопряженный с усечепнЬм конусом 13, меньшееъснбвание"которого ориентировано всторону фокуса рефлектора. Внутренняя по- верхность экраиа выполнена из кварце-"вого стекла, покрытого слоем 14 двуокиси кремния, Цилиндр закреплен яа подвижной кольцевой втулке 15, установленйой на держателе В с возможностью пе"ремещения совместно с экраном вдольпродольной оси рефлектора посредствомсоединенных с втулкой 15 регулировочных тяг 16Перемещение тяг происходит " " при"...

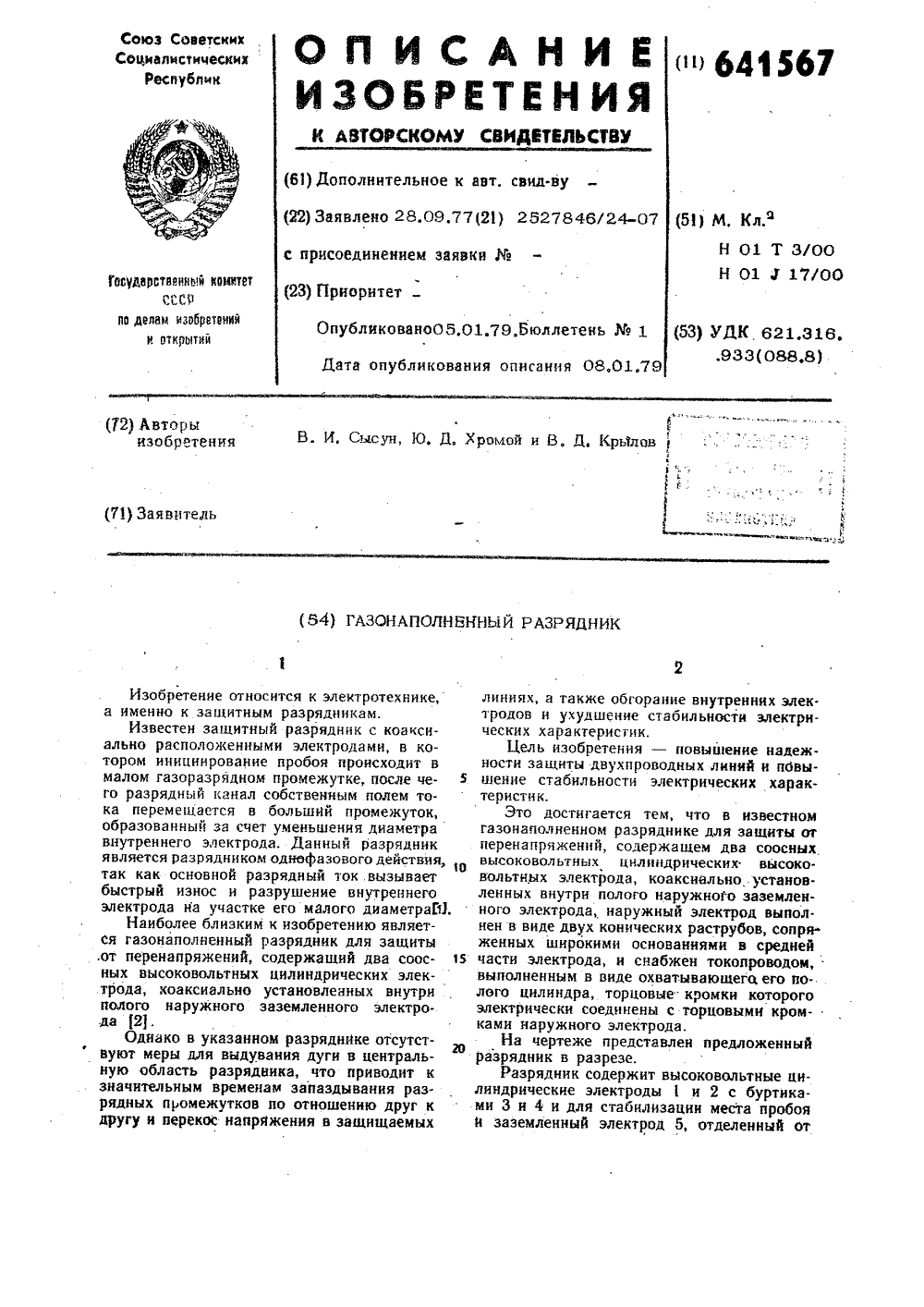

Газонаполненный разрядник

Загрузка...

Номер патента: 641567

Опубликовано: 05.01.1979

Авторы: Крылов, Сысун, Хромой

МПК: H01T 3/00

Метки: газонаполненный, разрядник

...полого цилиндра, торцовые" кромки которогоэлектрически соединены с торцовыми кромками наружного электрода,На чертеже представлен предложенныйразрядник в разрезе.Разрядник содержит высоковольтные цилиндрические электродыи 2 с буртиками 3 и 4 и для стабилизации места пробояи заземленный электрод 5, отделенный от641567 Формула изобретения Составитель Е. Бочко1 ехрел О. ЛуговаяТираж МЗ Редакто Заказ 7 В. Фельлма175 орректо одписно ласеи венногобретенн35, Рау г. Уж ЦНИИПИ Госуйарс по йела и нз 1 1 ЗОЗЬ, Москва,лиал ППП аПатенвысоковольтных электродов 1 и 2 проход ными изоляторами 6 и 7.Заполняется разрядник азотом, аргоном или другим газом.Разрядник работает следующим образом,При превышении напряжения на электродах выше допустимого...

Подводный световой прибор

Загрузка...

Номер патента: 588449

Опубликовано: 15.01.1978

Авторы: Водолазко, Диамент, Скворцов, Сысун

МПК: F21V 31/04

Метки: подводный, прибор, световой

...циркуляции жидкости 14, )Кидкость, заполняющая обе камеры герметичного корпуса, выбрана из группы кремнийорганических или фтороорганических соединений, и частцо сти применена полиметилсилоксановая жид 588449кость, обладающая следующими свойствами; устойчивость к длительному воздействшо они еского излучения; малая химическая акпвность по отношению к конструкционным материалам прибора; высокая электрическая прочность (не менее 15 кв); высокая температура кипения (300 - 400 С); низкая температура замерзания (50 - 60 С); высокая теплопроводность (0,131 - 0,161 втмград).Кп;кость заливают в корпус прибора 2 через отверстие с пробкой 15, расположенное в нижней стенке 3. На боковой поверхности корпуса 2 смонтирован фланец 16,...

Химическая лампа-вспышка

Загрузка...

Номер патента: 547584

Опубликовано: 25.02.1977

Авторы: Махров, Набойкин, Снурников, Сысун

МПК: F21K 5/02

Метки: лампа-вспышка, химическая

...каналом 6 и штенгелем 5: в герметизашги указанного канала. монтажа на нем спирали накаливания 7 с поджигающей пастой и проводников 8 с токовводами 9: В создании колбы с расширенным штенгелем в купо: ьноц части и открытой с против оположной стороны: в размещении в ней и заварке в зоне кольцевого оуртика колбы упомянутого отсека с токовводами 9, выходящими из лампы: в наполне. нии отсека " газообразным окислителем через штенгель 5 с применением, например, метода глуоо. кого вымораживания и заварке указанного штенге;я: в подсоединении токовводов 9 и монтажа цоко. ля 4 лампы - вспышки; наполнении колбы 1 горю. чим материалом через расширенный штед ель в купольной части по известной технологии: в откач. ке колбы и заварке шгенгеля 1,...

Газодинамический импульсный источник света

Загрузка...

Номер патента: 308672

Опубликовано: 15.02.1976

Авторы: Басов, Ролдугин, Скворцов, Сысун

МПК: H01J 61/80

Метки: газодинамический, импульсный, источник, света

...стенкой 6 с одной стороны и имеет конический переход 7 со стороны сопряжения с оптически прозрачной трубой 4. Угол раствора конического перехода 7 разрядной камеры в цилиндрическую трубу 4 составляет 15 - 60.В боковых стенках разрядных камер 2 и 3 аксцальцо смонтированы две пары цилиндрич,.кцх ножек Я (диаметром 12 мм), в которыпх собраны две пары одинаковых по конструкции электродных узлов с совпадающей продольной осью симметрии, каждый из которых содержит электрод 9 с плоской рабочей поверхностью из торированного вольфрама. Электрод запрессован в полый коваровый держатель 1 О, снаоженный кольцевым выступом, ца котором размещен титановый цилиндр 11, образующий кольцевой зазор с ножкой 8, заполняемый в процессе герметизации...

Газодинамический разрядный источникизлучения

Загрузка...

Номер патента: 430772

Опубликовано: 15.02.1976

Автор: Сысун

МПК: H01J 61/90

Метки: газодинамический, источникизлучения, разрядный

...части оптически прозрачной трубы 3. Выступ 10 предназначен для монтажа средств герметизации,включающих металлический цилиндр 11 иподходящий припой 12 либо кремний-органическую смолу с наполнителем из нитрида бора, и для присоединения элементов токоподвода,Токоведущий металлический стакан 8, изготовленный из ковара, молибдена или другогоподходящего материала, механически упрочняет стенки соответствующей разрядной камеры. Высота стакана 8 выбирается такой,чтобы она превышала длину разрядного промежутка, образованного кольцевым электродчым узлом 9 и стержневым электродом 5.Средства герметизации токоведущего металлического стакана между стенками разрядной камеры и оптически прозрачной трубымонтируются на уровне, не превышающем5 10 15 20...

Способ изготовления химических ламп-вспышек

Загрузка...

Номер патента: 495728

Опубликовано: 15.12.1975

Авторы: Ремблевский, Сысун, Фомин, Язев

МПК: H01J 9/00

Метки: ламп-вспышек, химических

...Бершицои коиицссксго прс- .) хо;а после заполнения ес окисл:.телем.Ня сЕртсКС ПОКЯЗЯНЫ ПОСЛЕ;ОВЯТСЛЬНЬС операции ( -)5111) изготовления ламп-вспышек.Операция 1. Два ГпдтццГговых проволочных 5) выволя(лиаметром 0,3 0,4 мм и ллПой 40 - 5 мм) закрепляют в дери(атсле 2 (ид улалсциц 4-.-6 мм лруг от лруга) ц монтируют на нцх пить някла 3 цз вольфрама или вольфрамрециевого сплава;пдмстрдм 2 .)20 мк.Операция 11. Из стеклянного лротд огрсздют трубЯтуо заготовку 4 (ллиной 64 мм с вцсшцц Паметром 9 хЗ и толп;ццоц се;Кц ,9 х х ) .,) бОперация 111. В заготовке размещают соо )- к; платинитовых выводов с ш:цо какала заваривают свободные концы с олцой сторон 1 трбки, Об 323"51 стекляцц 1 Й цдкд ь 0.,52- всрку вывд;ов в трубке осуцсствлцот пр: 60...

Станок для навивки стеклянных спиралей

Загрузка...

Номер патента: 479740

Опубликовано: 05.08.1975

Авторы: Басов, Бережной, Брагин, Сысун

МПК: C03B 23/04

Метки: навивки, спиралей, станок, стеклянных

...заготовок 15.Редуктор 16 имеет входное зуочатое ко лесо 19 и,выходное 20, привэдящее гайку 21 ходового винта 22. Гайка 21 выполнена в виде зубчатой муфты, этветной частью которой язляется шестерня 23, приводящая скользящее зубчатое колесо 24, помещенное на валу 10 ., этот вал является входным валом вариаатора 26, служащего для настройки шага навиваемой спирали, Варизтор 26 закреплен на бабке 3, имеющей средства для крепления за готовки, например, кулачки 27, смонтированные в патроне 28, получающем вращение от варпатора 26 посредством зубчатых колес 29 и 30, Механизм пуска управляется посредством педали 31, рычага 32, имеющего зубчатый сектор 33, соединенный с секторами 13 с помощью,зубчатого венца 34 и зубчатого колеса 35, которые...

Газодинамический источник света

Загрузка...

Номер патента: 479177

Опубликовано: 30.07.1975

Авторы: Махров, Ролдугин, Сысун

МПК: H01J 61/90

Метки: газодинамический, источник, света

...материала, пропускающего излучение оптическогодиапазона длин волн спектра. Оптически прозрачная конусная преграда 15 выполнена в 30 35 40 45 50 55 60 65 форме полого конуса с углом при вершине 140", выбранным из расчета на заведомо правильное отражение при ориентации его сходящейся частью к разрядной камере.,Продольная ось конусной преграды в этом случае должна совпадать с направлением вектора силы, ускоряющей плазму и ударные волны, что при нормальном отражении последней для скорости, превышающей 2 км/сек, должно обеспечивать повьгшение температуры за отраженной волной более чем в 1,5 раза по сравнению с отражением от плоской преграды.Конусная так же, как и плоская преграда, смонтирована на торцовой части несущей трубки 13 и...

Газодинамический импульсный разрядный прибор

Загрузка...

Номер патента: 469160

Опубликовано: 30.04.1975

Авторы: Середа, Скворцов, Сысун

МПК: H01J 5/22

Метки: газодинамический, импульсный, прибор, разрядный

...службы и т. д.Предлагаемый газодинамический импульсный разрядный прибор основан на полезном использовании явления быстрого расширения канала разряда, образования ударной волны и направленных потоков газа в разрядных пространствах в процессе импульсного разряда. Его отличительная особенность - выполнение в виде двух или более соединенных между собой каналами разрядных камер, имеющих автономные разрядные промежутки, подключенные к соответствующим пускорегулирующим устройствам, пита;ощим со сдвигом по фазе разряд в указанных промежутках. Соединение соответствующих приэлектродных областей двух разрядных камер симметричными каналами обеспечивает поперемснную циркуляцию газа из одной камеры в другую в процессе работы импульсного...

Облучатель для выращивания растений

Загрузка...

Номер патента: 444915

Опубликовано: 30.09.1974

Авторы: Браиловская, Вассерман, Сысун

МПК: F21V 7/00

Метки: выращивания, облучатель, растений

...рассеяня больцой части энергии ультрафиолето- ВО 0 ИЗЛУс 1 СИИ 51, 0 ВСГСТВ(ННОГО 3,1 О,;Рс 303 с 1- нис озона, на отражателе и с 3 стофльтре.Гт и фиГ. 1 и РсдсЯБ,1 сн ПРсдл сГасмыЙ Обл) чатель с бсзбдллдстной ызоразрядной лим- ПОЙ., 13 д СИС)С,И; Нс 1 фц(, ) - рс 33 рСЗ ПО С- С)с )1 с 1 фи(. 1; П( фиГ. 3 - 1 ИСТЬ ООЛЫЧс 11 СЛ 5 С ц,с(- С Т И Н )1 иЫ:сС С.1 С Е Т И и Н Ь0 Г Р с Ж и 1 (Н. М, 3 И,спереди; на фш. 4-. разрез по с)- - Ь 1 и фиг.3.ООЛ сиС,1 Ь,)151 3 Раниваси 51 Рс 101(Ннй СО держит безбдлластцую гызоразрядцую лампу 1, например, типы ДКС -10000 или ,Кс 1-20000, РаЗМСЩСШУО В фОКЫЛ)НОЙ ОСИ СС)С.И)цо Отражающего излучение пир дболоццлицдрясского от;)ажателя 2, имсющссо;лину 1000 мм, высоту по оси параболы 150 мм и...

Мощная газоразрядная импульсная лампа

Загрузка...

Номер патента: 424257

Опубликовано: 15.04.1974

Авторы: Костин, Сысун

МПК: H01J 61/52

Метки: газоразрядная, импульсная, лампа, мощная

...ПРН поъ 1 ОЩи шп 3 лыси павсшсн н 2 1 ср 01 штс 11 пы 11 и 10 и ъс;хаР) 00111 Зс- крсп.сп через прос(12 Дси айкаьи 1920, КрОпштсппы ъ 1 сханичессп соеДНс;ны с пссущими труо (атыми стопками 21 и 22, изготовлсшыми, аример, из аломинисвь(х сла ов, нсржа)501013)си с 1 2 ли и 1 и ксрамРпси и имсющР)е (1)лапцы 2,5 и 24 и винты для механического КрСПЛЕИЯ ИХ На ЦОКОЛЕ 10 Лс 1 Ъ 1 Ы. ( ЛО 1 И 21 и 22 имеот косои срез плоскостью под о.трыь( уГлом к продольнои Оси 1 са)3 сдои Р 13 нпх, ООращеппо 3 в сторону пространсгвенпой а:рали 11 раЗрядНОй КОЛбЫ, КРОМЕ ТОГО, С)ОРП СЛаО- жены патруоками 28 и 20 для Одачи хладагепта, напрпмср воздуха, и средствами 2) дл 51 Гсрметизации и Зак 1 эсп;1 сни 51 коаксиа,чь 0 размещенных В, них ножек 2 и 3 с...

Способ изготовления токоввода газоразрядной лампы

Загрузка...

Номер патента: 420011

Опубликовано: 15.03.1974

Авторы: Скворцов, Сысун

МПК: H01J 61/36, H01J 9/32

Метки: газоразрядной, лампы, токоввода

...образом поддерживается заданная температура (Т= 1120 С) подложки (кварцевой трубки) в процессе химического выращивания кремниевого слоя.При поступлении в рабочую зону реактора водорода и кремнийсодержащего вещества последнее восстанавливается на поверхности кварцевой трубки, поддерживаемой прп повышенной температуре. Образующийся кремний наращивается в виде монокристальной пленки, а продукты реакции уносятся потоком через выходной трубопровод 8 в камеру утилизации 9.Для сохранения постоянства условий наращивания кремния необходимо поддерживать заданные значения температуры, скорости потока газа-носителя и градиента потока у поверхности наращивания.Слой кремния па части ножки колбы из плавленного кварцевого стекла может быть...

Газоразрядный источник света

Загрузка...

Номер патента: 373792

Опубликовано: 01.01.1973

Авторы: Басов, Сысун

МПК: H01J 61/33

Метки: газоразрядный, источник, света

...и соединенных между собой у одного конца трубок.Ножки колбы могут быть ориентированы 10 относительно оси жгута произвольно, например под углом 90, или параллельно жгуту и смонтированы в одном моноблоке.На фиг. 1 показан описываемый источниксвета с ножками, ориентированными под уг лом 90 к его продольной оси; на фиг. 2 - тоже, с ножками, ориентированными параллельно продольной оси и выполненными в одном моноблоке.Источник света повышенной мощности, пред назначенный, например, для накачки лазеров(см, фиг. 1), представляет собой скрученную из двух трубок в жгут разрядную колбу 1 из кварцевого стекла, наполненную ксеоном под давлением 300 мм рт, ст, В ножках 2 колбы, 25 ориентированных произвольно к телу свечения жгута, например под углом...

Газоразрядная лампа

Загрузка...

Номер патента: 369648

Опубликовано: 01.01.1973

Авторы: Басов, Дзюбанов, Сысун

МПК: H01J 61/10

Метки: газоразрядная, лампа

...увеличенная пробивная прочность канала разряда, поскольку значения потенциалов ионизации эрозионных частиц по сравнению с потенциалами ионизации рабочего газа лампы велики. В этом случае сопротивление разряда канала возрастает при поступлении эрозионных частиц в плазму, что способствует более эффективному использованию энергии, запасенной в конденсаторной батарее даже при эксплуатации источников света с относительно коротким разрядным промежутком.На чертеже схематически изображена предлагаемая газоразрядная лампа,Лампа состоит из разрядной колбы 1 круглого сечения, электронных узлов 2 и 3, собранных на ее противоположных концах, и диэлектрического тела 4, смонтированного в колбе 1 коаксиально и закрепленного на электродных...

367486

Загрузка...

Номер патента: 367486

Опубликовано: 01.01.1973

Авторы: Басов, Ролдугин, Сысун

МПК: H01J 61/90

Метки: 367486

...имеет две одинаковых по конструкции разоядпых камеры 1 и 2, выполненных из цилиндрических трубок, согнутых в форме разомкнутого тора. Камеры соединены между собой четырьмя оптически прозрачными трубами 3, размещенными одна от другой па расстоянии, не превышающем их внутреннего диаметра, например 8 - 1 О м,ч.Увеличение расстояния между оптически прозрачными труоами, соединяющими разрядные камеры, приводит к уменьшению предельных энергий разряда, так как стенки разрядных камер со стороны присоединения трубок (противоположные стенкам, прилегающим к обратным гокопроводам) в процессе эксплуатации подвержены интенсивному воздействию плазменных потоков, ускоряемых магнитным полем обратных токопроводов, выполненных в виде металлических шин 4 и...

П т

Загрузка...

Номер патента: 367485

Опубликовано: 01.01.1973

Авторы: Басов, Онд, Сысун

МПК: H01J 61/90

...из того же материала, что и стержни или трубки, например из кварцевого стекла.Стержени или трубки предназначены для увеличения диэлектрической поверхности, окружающей разрясную камеру, на которую распределяются тепловые и механические нагрузки при работе лампы. В ножках б разрядной колбы смонтированы одинаковые по конструкции электродные узлы, каждый из которых содержит электрод 7 из торированного вольфрама, запрессованный в полый держатель 8 из ковара, который снабжен выступом для закрепления кольца 4 или б.Кольца также окружают рабочие электроды, упрочняя приэлектродные участки колбы и предохраняя их от воздействия высоких температур, возникающих за отраженными от электродов ударными волнами в результате торможения потоков...

Селективный газоразрядный источник света

Загрузка...

Номер патента: 364987

Опубликовано: 01.01.1973

Авторы: Андреев, Басов, Сысун, Хвощев

МПК: H01J 61/40

Метки: газоразрядный, источник, света, селективный

...в оптически прозрачной рубашке, окружающей разрядную колбу и заполненной кристаллическим йодом, источника инфракрасного излучения, способствующего поддержанию йода в парообразном состоянии в процессе эксплуатации источника авета. В качестве источника инфракрасного излучения используется окружающий разрядную колбу электрический резистивный нагревательный элемент (например, в виде спирали, ленты или пленки), включенный в самостоятельную электрическую цепь с регулируемой подводимой мощностью.Предлагаемый селективный импульсный газоразрядный источник света расширяет область применения для режима одиночных вспышек короткой длительности и увеличивает спектральный к.п.д, преобразования электрической энергии в световую. На фиг, 1 показан...

Газодинамический разрядный источник света

Загрузка...

Номер патента: 397991

Опубликовано: 01.01.1973

Авторы: Балагуров, Басов, Дзюбанов, Литвинов, Сысун

МПК: H01J 61/30, H01J 61/44

Метки: газодинамический, источник, разрядный, света

...или из того же материала, что и соединяющая их трубанапример из плавленого кварцевого стекла. Одну из больших граней плоскостенной трубы целесообразно покрыть диффузно,или зеркально отражающим покрытием 7, изготовленным на основе аморфной двуокиси кремния или окиси магния, способным эффективно отражать излучение ультрафиолетовой и видимой частсй спектра.С внешних сторон разрядных камер размсщепы обратные токопроводы 8 и 9, выполненные из металлических шин, согнутых в форме полуцилиндров для более плотного прилегания по части внешней боковой поверхности камер, Шины закрепляются отдельно от лампы на диэлектрических стенках 10 и 11 и механически с ней развязаны,Электродяые узлы 12 смонгированы в цилиндрических ножках И так, чтобы...

Электродный узел газоразрядной лампы

Загрузка...

Номер патента: 393781

Опубликовано: 01.01.1973

Авторы: Куцев, Сысун

МПК: H01J 61/073

Метки: газоразрядной, лампы, узел, электродный

...25 30 35 40 45 50 55 60 65 4Электродный узел газоразрядной лампы содержит рабочий электрод 1, держатель 2 электрода, вакуумплотно соединенный с тонкостенным колпачом 8, и средства 4 для герметизации электродного узла в колбе 5 лампы,Рабочий электрод 1 выполнен из тугоплавкого материала, преимущественно из вольфрама, и в частности, из спрессованного и, по меньшей мере частично, спеченного порошкообразного вольфрама с добавками активирующих окислов тория, иттрия, лантана, бария, кальция, кремния или их смесей. Электрод представляет собой шайбу высотой, не превышающей / диаметра основания, снабженную по периферии кольцевым буртиком б. В отдельных случаях, преимущественно при эксплуатации электродного узла в качестве анода в режимах больших...

Безэлектродньш источник света иа основе динамического разряда

Загрузка...

Номер патента: 335745

Опубликовано: 01.01.1972

Авторы: Алексеев, Антонов, Прокудин, Скворцов, Сысун

МПК: H01J 65/04

Метки: безэлектродньш, динамического, источник, основе, разряда, света

...по патрубку 6.Для вывода рабочего газа из камеры 1 на противоположных ее концах с помощью уплотнений 7 смонтированы раскруточные диффузоры, выполненные каждый из двух профилированных дисков 8 и 9 с лопатками 10. Излучение выводится через окна 11, выполненные из оптически прозрачного материала.Описываемый источник света подключается через управляемый разрядник к разрядному контуру с частотой повторения импульсов 10 ги и емкостью батареи 7 мкф.Принцип действия источника света заключается в следующем. При натекании газа через сопла 3 образуется интенсивный вихревой поток, приосевая область которого имеет низкое давление, а периферийный слой - высокое давление.Градиент давления, появляющийся в поперечном сечении разрядной камеры 1 при...

Газоразрядный источник излучения

Загрузка...

Номер патента: 334607

Опубликовано: 01.01.1972

Авторы: Андреев, Басов, Подгаецкий, Сысун

МПК: H01J 61/16

Метки: газоразрядный, излучения, источник

...характеристик источника, а также приводит к уменьшению прочности колбы.Целью изобретения является повышениепредельно допустимых электрических нагру зок и срока службы в режимах эксплуатации, а также улучшение эмиссионных и излучательных характеристик источника излучения.Поставленная задача решается путем использования вводимого в состав наполнителя кислорода в количестве 3 - 20 об. %, преимущественно 3 - 5.Введение кислорода в состав наполнения лампы уменьшает степень диссоциации окислов кремния, сдвигая равновесную концентрацию пара ЯОв при его разложении в ксеноне в сторону уменьшения. Этим ограничивается возрастание давления паров окиси кремния в лампе в процессе разряда, что увеличивает срок ее службы и повышает предельные...

Лампа оптической накачки лазеров

Загрузка...

Номер патента: 333882

Опубликовано: 01.01.1972

Авторы: Середа, Скворцов, Сысун, Толстошев, Фишер

МПК: H01S 3/093

Метки: лазеров, лампа, накачки, оптической

...особенностьюгредлагаемого устройства является то, что, сцелью улучшения стабильности характеристикразряда прозрачная трубка имеет П-образнуюформу и по всей длине излучающей части еевыполнен разрез, шириной не превышающий/з величины внутреннего диаметра колбы.Предлагаемое газодинамическое разрядноеустройство основано на известном представле.нии о расширении канала мощного импульсного разряда, как о гидродинамическом процессе, В нем использовано явление образования частично ограниченной в трубке движущейся плазмы и цилиндрических ударныхволн, распространяющихся со сверхзвуковымискоростями в радиальном направлении в процессе импульсного разряда,4Предлагаемое устройство лишено недостатков источников света Т-образного типа и трубчатых...

Всесоюзнаii_iioijt. yr; it, vl ii ••i-is i » -fеиблиогенд

Загрузка...

Номер патента: 333630

Опубликовано: 01.01.1972

Авторы: Басов, Ролдугин, Сысун

МПК: H01J 61/32, H01J 61/90

Метки: fеиблиогенд, всесоюзнаii_iioijt, ••i-is

...промежутка. Спираль выполнена из кварцевого стержня диаметром 1 м,тт и предназначена для увеличения поверхности раз.15 рядцого промежутка, на которую распределяется нагрузка при работе лампы, а также для уменьшения воздействия ударных волн на электродные узлы.,В ножках 3 разрядной колбы смонтирова ны одинаковые по конструкции электродныеузлы, каждый из которых содержит элек.трод б из торированпого вольфрама, запрессованый в полый держатель из ковара, снабженный кольцевым выступом, на котором раз.2 ч мещен металлический цилиндр 7, образующий кольцевой зазор с ножкой колбы, заполняемый средствами герметизации, в частности припоем 8 олово-титан. Цилиндрическая по.лость 9 внутри держателя электрода предназ. зо начеца для подвода хладагента,...

332523

Загрузка...

Номер патента: 332523

Опубликовано: 01.01.1972

Авторы: Игнатьев, Исаев, Сысун

МПК: H01J 61/073

Метки: 332523

...50 мм, выполнение рабочего электрода в виде плоского зеркала с рэ=0,8 позволяет увеличить степень приближения излучения (В/р) к абсолютно черному телу от 0,86 до 0,955, что весьма существенно для источника светапредназначенного для использования в спектрофотометрии. Возможное изменение коэффициента отражения электрода в процессе срока службы (например, с 0,8 до 0,6) приводит к сравнительно небольшому изменению В/р (от 0,955 до 0,932), Введение щелевой диафрагмы в конструкцию лампы и размещение ее перед выходным окном позволяет получить площадку равномерной яркости требуемой формы,что создает удобства согласования источника света со спектральными приборами.Газоразрядный источник света (см. фиг. 1) представляет собой наполненную аргоном...

Илшульсный газоразрядный источник света

Загрузка...

Номер патента: 330498

Опубликовано: 01.01.1972

Авторы: Виноградов, Дзюбанов, Сысун

МПК: H01J 61/90

Метки: газоразрядный, илшульсный, источник, света

...осцВ ножках колбы смонтцровагь одинаковыепо конструкции электродные узлы, каждый цз которых содержит электрод 4 из тарированного вольфрама, запрессованный в полый держатель 5, снабженный герметцзцрованцым кольцевьв выступом со стороны открытого конца ножки. Каждый электродный узел сопряжен с термостойкой диэлектрической трубкой 6 таким образом, что рабочий электрод 4 и часть держателя 5 расположены внутри трубки.Трубка удерживается в ножке колбы от осевого и радиального перемещений за счет приэлектродного кольцевого выступа держателя 5, а от поворота вокруг своей оси - прп помощи 2 б выступающих ограничителей 7 в держателе ишлццов, выполненных в трбке.Диэлектрические трубки входят в разряднуюкамеру 2 до упора в ее стенку и имеют...

Импульсный газоразрядный источник е»ет-а

Загрузка...

Номер патента: 323817

Опубликовано: 01.01.1972

Авторы: Исаев, Недзвецкий, Ролдугин, Сысун

МПК: H01J 61/80

Метки: газоразрядный, е»ет-а, импульсный, источник

...достигается тем, чтоторцовые стенкн цилиндрической части разрядной трубки выполнены плоскими и располокены перпендикулярно к ее продольнойоси,Предлагаемый импульсный газоразрядныйисточник света обладает следующими преимуществами:1) увеличвнным к. п, д, преобразованияподводимой к лаъгпе мощности (примерно на10 - 15%) в излучение за счет полезного использования энергий отраженны.; ударныхволн, дополиительно нагрсвающих газоразрядную плазму;2) повышенной яркостной температурой иравномерной плотностью излучения по всейдлине разрядного цространства источникасвета в результате взаимодействия продольпых ударных волн, возникающих в процессеимпульсного,разряда, с плоскими стенками имежду собой, и повышения температуры заотраженным франтом вблизи...
