Газонаполненный разрядник

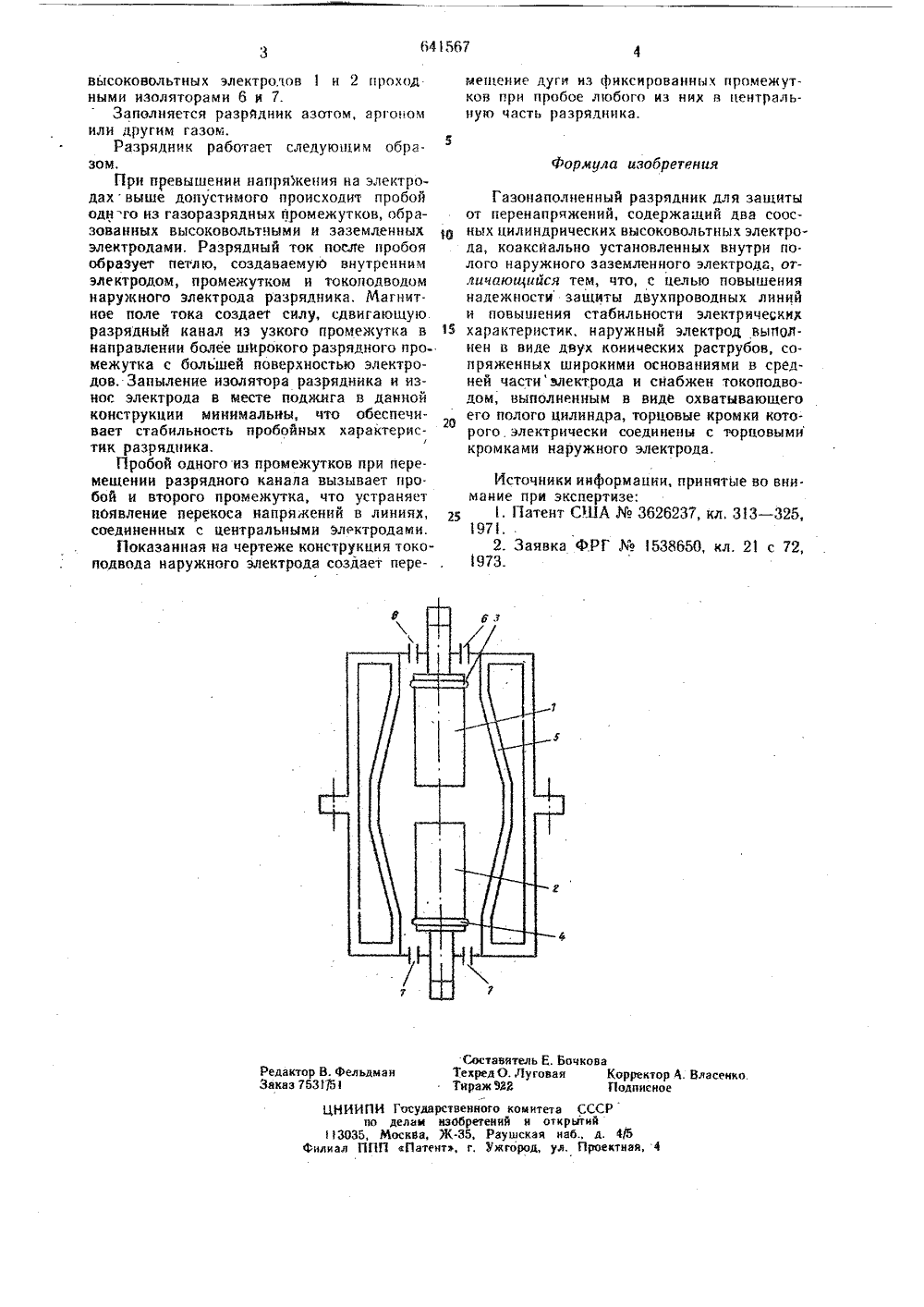

(7) Заявит 4) ГАЗОНАПОЛНВННЫЙ РАЗРЯДНИ внутренних эле льности электр м Изобретение относится к электротехнике, а именно к защитным разрядникам.Известен защитный разрядник с коакснально расположенными электродами, в котором инициирование пробоя происходит в малом газоразрядном промежутке, после че го разрядный канал собственным полем то. ка перемещается в больший промежуток, образованный за счет уменьшения диаметра внутреннего электрода. Данный разрядник является разрядником однофазового действия, так как основной разрядный ток .вызывает быстрый износ и разрушение внутреннего электрода на участке его малого диаметраИ.Наиболее близким к изобретению является газонаполненный разрядник для защиты от перенапряжений, содержащий два соос ных высоковольтных цилиндрических электрода, коаксиально установленных внутри полого наружного заземленного электрода 12.Однако в указанном разряднике отсутствуют меры для выдуваиия дуги в центральную область разрядника, что приводит к значительным временам запаздывания разрядных промежутков но отношению друг к другу и перекос напряжения в защищае ых линиях, а также обгорание Ктродов и ухудшение стаби н.ческих характеристик.Цель изобретения - повышение надежности защиты двухпроводных линий и нбвышение стабильности электрических характеристик,Зто достигается тем, что в известномгазонаполненном разряднике для защиты отперенапряжений, содержащем два соосныхвысоковольтных цилиндрических высоковольтных электрода, коаксиально установленных внутри полого наружного заземлеикого электрода, наружный электрод выполнен в виде двух конических раструбов, сопря"женных широкими основаниями в среднейчасти электрода, и снабжен токопроводом, .выполненным в виде охватывающего его полого цилиндра, торцовые" кромки которогоэлектрически соединены с торцовыми кромками наружного электрода,На чертеже представлен предложенныйразрядник в разрезе.Разрядник содержит высоковольтные цилиндрические электродыи 2 с буртиками 3 и 4 и для стабилизации места пробояи заземленный электрод 5, отделенный от641567 Формула изобретения Составитель Е. Бочко1 ехрел О. ЛуговаяТираж МЗ Редакто Заказ 7 В. Фельлма175 орректо одписно ласеи венногобретенн35, Рау г. Уж ЦНИИПИ Госуйарс по йела и нз 1 1 ЗОЗЬ, Москва,лиал ППП аПатенвысоковольтных электродов 1 и 2 проход ными изоляторами 6 и 7.Заполняется разрядник азотом, аргоном или другим газом.Разрядник работает следующим образом,При превышении напряжения на электродах выше допустимого происходит пробой одн "го нз газоразрядных промежутков, образованных высоковольтными и заземленных электродами. Разрядный ток после пробоя образует петлю, создаваемую внутренним электродом, промежутком и токоподводом наружного электрода разрядника. Магнитное поле тока создает силу, сдвигавшую разрядный канал из узкого промежутка в 15 направлении более широкого разрядного промежутка с большей поверхностью электродов. Запыление изолятора разрядника и износ электрода в месте поджига в данной конструкции минимальны, что обеспечивает стабильность пробойных характеристик разрядника.Пробой одного из промежутков при перемещении разрядного канала вызывает про. бой и второго промежутка, что устраняет появление перекоса наири кений в линиях, тк соединенных с центральными электродами.Показанная на чертеже конструкция токо- подвода наружного электрода создает перемещение дуги из фиксированных промежутков при пробое любого из них в центральную часть разрядника. Газонаполненный разрядник для защиты от перенапряжений, содержащий два соосньх цилиндрических высоковольтных электрода, коаксиально установленных внутри полого наружного заземленного электрода, отличающийся тем, что, с целью повышения надежности зацеиты двухпроводных линий и повышения стабильности электрических характеристик. наружный электрод выполнен в виде двух конических раструбов, сопряженных широкими основаниями в средней частиэлектрода и снабжен токоподводом, выполненным в виде охватывающего его полого цилиндра, торцовые кромки которого электрически соединены с торцовыми кромками наружного электрода. Источники информации, принятые во внимание при экспертизе:1, Патент С%А М 3626237, кл. 313 в 3, 19712. Заявка ФРГ М 538650, кл. 21 с 72, 1973.
