Сыровец

Номер патента: 1840377

Опубликовано: 27.09.2006

Авторы: Бершадский, Зяблицев, Назаров, Сыровец, Тимофеев

МПК: G01F 25/00

Метки: водороде, градуировки, жидком, испытаний, стенд, уровнемеров

Стенд для градуировки и испытаний уровнемеров на жидком водороде, содержащий герметичную теплоизоляционную емкость с трубопроводами для заправки и слива жидкого водорода, в которой размещены испытуемый и образцовый уровнемеры, систему наддува, дожигатель, установленный на конце сливного трубопровода, арматуру и контрольно-измерительные приборы, отличающийся тем, что, с целью уменьшения затрат на проведение градуировки и испытаний, он снабжен дополнительной герметичной теплоизолированной емкостью с испытуемым и образцовым уровнемерами и с трубопроводом для наддува и дренажа паров, причем нижняя часть дополнительной емкости через запорный клапан подключена к сливному трубопроводу, на котором перед дожигателем установлен второй запорный...

Номер патента: 1840341

Опубликовано: 27.09.2006

Авторы: Голов, Зяблицев, Майоров, Осипов, Сыровец

МПК: G01F 25/00

Метки: градуировки, жидкости, криогенной, расходомерных, сопл

Устройство для градуировки расходомерных сопл на криогенной жидкости, содержащее теплоизолированный измерительный резервуар, расходный трубопровод с закрепленным на нем соплом и средство измерения количества жидкости, отличающееся тем, что, с целью повышения точности градуировки и снижения затрат, сопло закреплено на входном конце расходного трубопровода, расположенного внутри измерительного резервуара, у нижнего его днища.

Номер патента: 1832922

Опубликовано: 27.06.1999

Авторы: Голов, Зяблицев, Наумов, Ржанов, Сыровец

МПК: G01N 25/00

Метки: баках, криогенных, моделирования, процессов, тепловых

Установка для моделирования тепловых процессов в криогенных баках, содержащая вертикальный модельный бак и охватывающую его оболочку, образующие герметичную кольцевую полость с двумя коллекторами, верхний из которых соединен с системой подачи нагретого газа, арматуру и контрольно-измерительные приборы, отличающаяся тем, что, с целью повышения интенсивности и равномерности теплопровода и точности измерений, кольцевая полость снабжена поперечными перегородками, закрепленными на внутренней поверхности оболочки, причем перегородки выполнены спиральными с шагом спирали, уменьшающимся в направлении нижнего коллектора.

Номер патента: 2004604

Опубликовано: 15.12.1993

Авторы: Ковальчук, Лакиза, Осипов, Сыровец, Чистяков

МПК: C21D 1/63

Метки: закалки

...45 50 жестко закреплен на штоке 3 с помощью двух-трех радиальных ребер 8. подсоединенных к днищу б стакана, В эакалочную жидкость помещаются охлаждаемые изделия 9.Устройство работает следующим образом, Бак 1 заполняют охлаждающей жидкостью до уровня, при котором в крайнем нижнем положении стакана 2 его гофрированная боковая стенка 5 находится в жидкости, а днище 6 стакана - на поверхности жидкости. При включении вибропривода 4 вертикальный шток 3 со стаканом 2 начинает совершать периодические колебания, причем гофрированная стенка 5 стакана находится в жидкости, а его днище б с центральным отверстием 7 периодически поднимается вверх над уровнем жидкости (и ри ходе штока вверх). Гофри рова н н ая стенка 5 тонкостенного стакана обладает...

Номер патента: 1815167

Опубликовано: 15.05.1993

Авторы: Ковальчук, Лакиза, Осипов, Сыровец, Чернов

МПК: B24B 31/06

Метки: вибрационной

...с жидкостью, см 2;Ч - обьем локализованного в жидкости газа, смэ;з,р- плотность рабочей жидкости,г/см; й - высота. столба жидкости над локализованным газовым объемом, см,Согласно данному способу вибровоздействие на жидкость осуществляют с частотой , равной собственной частоте колебаний системы "жидкость+газ" то естьЭто обуславливает возбуждение резонансного режима колебаний системы "жидкость-,. гаэ" в контейнере с резким увеличением гидродинамического возмущения объема рабочей жидкости: в 4 - 5 раз возрастает амплитуда волн динамического давления, а в жидкости об разуются мощные турбулентные пульсирующие потоки. Свободная поверхность жидкости резко турбулизируется и захваты- "0 вает свободный газ из верхней части контейнера, который в...

Номер патента: 1813531

Опубликовано: 07.05.1993

Авторы: Ковальчук, Лакиза, Осипов, Собко, Сыровец

МПК: B01F 1/00

Метки: пульсационный, реактор

...- площадь сечения торца колоко 12, установленным в жидкостной части . ла, смз;корпуса,. Ч - объем внутренней полости коПульсационный реактор работает локола, смз;следующим образом, : Ь - высота столба жидкости над "Вначале производятся заполнениереактора растворителем и загрузкадисперсного .материала, при этом устанавливается заданный уровень заполне- Предварительной настройкой илиния реактора, составляющий 0,8-0,85 2 подстройкой пул 4 сатора устанавливаютвысоты корпуса 1. Загружаемый дисперс- . его частоту равной собственной час"ный материал проходит через решетку 8 : : тоте колебаний образованной в реакто"и располагается на днище 2, при на--ре системы жидкость - газ, за счетличин крупных кусков материала они. чего возбуждается....

Номер патента: 1808874

Опубликовано: 15.04.1993

Авторы: Белоущенко, Ковальчук, Лакиза, Сыровец

МПК: C13D 3/04

Метки: производства, сатуратор, свеклосахарного

...гидроэоля, т,е. гаэ в устойчивом мелкодисперсном состоянии равномерно распределен в объеме жидкости, за счет чего достигается максимальная площадь контакта жидкости и газовой фаз;резонансные пульсации системы "жидкость-газ" при высокой амплитуде. волн динамического давления возбуждают внутои корпуса мощные турбулентные пуль.ирующие потоки гидрозоля, обеспечивающие ини - высота столба жидкости над газом,см;К - постоянная величина для даннойколебательной системы,5 Предварительной настройкой пульсатора устанавливают частоту пульсаций равнойсобственной частоте системы 1 с, при этомвозбуждается резонансный режим колебательной системы, характеризующийся реэ 10 ким увеличением динамического давления вжидкости (в 4-5 раэ) и амплитуды...

Номер патента: 1798391

Опубликовано: 28.02.1993

Авторы: Ковальчук, Руднев, Сыровец, Чистяков

МПК: C25D 17/16

Метки: гальванических, нанесения, покрытий

...выполняет роль упругого элемента, в жидкость - инерционного элементасистемы. Такая система обладает высокойчувствительностью ввиду высоких упругихсвойств газа и того, что динамический контакт ее элементов осуществляется по всей(т,е, максимальной) поверхности газовогообъема через эластичную оболочку. Это"0 обуславливает увеличение амплитуды волндинамического давления в объеме электролита и турбулизацию его,Собственная частота 1 колебаний образованной системы жидкость-газ зависит от15 величины газового обьема в жидкости, глубины его размещения, плотности жидкостии, как правила, лежит в пределах 30-50 Гц.При совпадении частоты колебаний вибратора 9 с частотой 1 с, что достигается предва 20 рительной настройкой или подстройкойчастоты...

Номер патента: 1784284

Опубликовано: 30.12.1992

Авторы: Ковальчук, Лакиза, Осипов, Собко, Сыровец

МПК: B08B 3/10

Метки: мойки

...ее вертикального нии в сеть электромагнитной катушки 10 перемещения, жестко смонтированный на начинаются колебания центральной трубки . трубке рабочий орган и сообщейный с поло с закрепленным на ней рабочим органом .стью трубки патрубок подачи сжатого газа, 5, колебания которого возбуждают в моюрабочий орган выполнен в виде стаканооб щей жидкости переменное (динамическое) разного корпуса, причем корпус смонтиро- давление. Колебания давления жидкости чеван на трубке дном вверх с зазором резоткрытыйнижнийторецкорпусабпересоответственносбоковымистенкамиванны даются находящемуся в нем газу, и с трубкой, при этом трубка установлена на возбуждая пульсации его объема, и в ванне патрубке подачи сжатого воздуха с возмож- образуется...

Номер патента: 1783007

Опубликовано: 23.12.1992

Авторы: Антоненко, Ковальчук, Осипов, Сыровец, Чистяков

МПК: C25D 21/10

Метки: гальванических, нанесения, покрытий

...перемещенйя устройства катки 5 вращаются на подшипниках вокруг оси 6, прокатываясь па обрабатцваемой поверхности, Зубья 10, установленные в отверстия катков 5, давят на снежно-ледяное образование, опираясь своими основаниями иа ось колеса 11. По мере вращения катков 5, зубья прижатые своими основаниями к Оси колеса 11 ободом зубчатого колеса 13, вращаются вокруг втулки 8, эа счет чего происходит втягивание их во внутрь катков 5 в точке наибольшего эксцентриситета Н.В этой точке установлен скребок 14, плотна прижатый к образующей катков 5, Он удаляет налипший снег с поверхности"катка 5.При дальйейшемвращении катков 5, зубья 10 10 выталкиваются иэ них за счет воздействия на их основаниеосй колеса 11, вращаощейся на втулке 8.В случае...

Номер патента: 1776465

Опубликовано: 23.11.1992

Авторы: Ковальчук, Лакиза, Руднев, Сыровец, Чернов

МПК: B08B 3/10

Метки: внутренней, поверхности, цилиндрических

...из делия 1, закреплен поплавок 15 с клапаном 16, а на верхнем конце, находящемся вне полости, - ограничитель 17. На нижнем кон-.це патрубка 13 у нижней стороны крышки 4 закреплено седло 18 клапана 16. Поплавок 15 выполнен, например, из пенопласта и находится на уровне поверхности моющего раствора, при этом клапан 16 находится ниже седла 18, так что газовая часть полости изделия 1 через патрубок 13 сообщена с атмосферой.При включении вибростенда изделию1 сообщаются периодические вертикальные колебания, которые возбуждают в жидкости (моющем растворе) динамическое давление заданной частоты т 1. Затем с помощью дозатора 9 производят импульсный ввод заданного объема воздуха через трубку 7 в нижнюю часть очищаемой полости изделия,...

Номер патента: 1754196

Опубликовано: 15.08.1992

Авторы: Гутник, Древаль, Ковальчук, Лакиза, Сыровец

МПК: B01F 11/00

Метки: вибрационный, смеситель

...груза и жесткости пружийСоответствующим подбором груза и пру-жин путем предварительной тэрировки, например, с помощью вибростенда типаВЭДС, устанавливают подбирают) собственную частоту перемешивающих элемен="тов равной частоте системы "жидкость-газ",т,е. 12=1 ъПри осуществлении процесса йеремешивания устанавливают частоту вибратора,вень заполнения зависит от плотности компонентов - чем она выше, тем больше уровень заполнения аппарата). При этом упругий газонаполненный торообразный элемент 11, свободно размещенный на днище 12 корпуса, всплывает и прижимается к крестовине 13. При этом заполняющая корпус 1 жидкость и размещенный в ней газ, заполняющий упругий элемент 11, образуют колебательную систему "жидкость-газ", в которой газ играет...

Номер патента: 1734064

Опубликовано: 15.05.1992

Авторы: Детков, Деткова, Патон, Скляревич, Сыровец

МПК: G02B 5/10, H01Q 15/16

Метки: прямоугольник, свч-излучения, фокусировки

...пучка поверхностью зеркала; на фиг.3 - схематическоепредставление предложенного устройства.Предложенное устройство представляет собой отражающий элемент, выполненный в виде зеркала 1, расположенного,нарасстоянии (Я) до фокальной плоскости (поверхности объекта), перпендикулярной к направлению распространения отраженногоизлучения, с прямоугольником 3, на который производится фокусировка.Отражающий элемент предлагаемойформы, решающий задачу фокусировкиСВЧ-излучения в прямоугольник, можетбыть изготовлен различными существующими в настоящее время технологическимиметодами (например, механическими, ионного травления, методами создания намивного рел =фа). При изготовлении этихотражающих элементов необходимо обеспечить достаточно высокую...

Номер патента: 1733728

Опубликовано: 15.05.1992

Авторы: Кубенко, Лакиза, Осипов, Сыровец

МПК: F15B 21/12

Метки: давления, колебаний, резонансных

...элемента Я.,Снару жи на корпусе 1 закреплен патрубок 12,установленный на уровне размещения газо- наполненного элемента 8. К патрубку 12 подсоединен разделитель, включающий дисковый корпус 13 с двумя центральными 10 патрубками, разделенный на две герметичные полости мембраной 14.Способ осуществляют следующим образом.В исходном положении цилиндриче ский корпус 1 заполнен жидкостью на 8085% высоты (остальная часть его заполнена воздухом), при этом газонаполненный элемент 8, содеркащий объем газа "0" удеркивается в жидкости на заданном уровне с 20 помощью решетки 7, При этом внутри корпуса 1 образуется нелинейная колебательная система, в которой жидкость является инерционным элементом, а находящийся в ней газовый объем - упругим...

Номер патента: 1733071

Опубликовано: 15.05.1992

Авторы: Ковальчук, Лакиза, Осипов, Сыровец, Чернов

МПК: B01J 10/00

Метки: пульсационный, реактор

...В верхней части корпуса 1, в его газовой полости, установлен датчик 12 величины гидро- динамического давления, подключенный к. системе контроля 13,Работает реактор следующим образом, Через патрубки 2 и 3 реактор заполняется реагентами до уровня, составляющего 0,8-0,9 высоты корпуса 1 (в зависимости от плотности реакционной массы). Затем включается пульсатор, возбуждающий через пульсопровод 6 пульсации давления жидкости в пульсационной камере 5, которые через открытый Нижний торец едЪередаются жидкости внутри цилиндрического корпуса 1 реактора. Эти пульсации давления жидкости через эластичную оболочку торообразного элемента 8 передается заключенному в ней газу, возбуждая его обьемные пульсации, которые, в свою очередь, передаются...

Номер патента: 1672018

Опубликовано: 23.08.1991

Авторы: Кубенко, Лакиза, Осипов, Сыровец

МПК: F15B 21/12

Метки: гидропульсатор, резонансный

...торообразной формой гаэонаполненного элемента 8,При включении электродвигателя 14 соединенный с его эксцентриком шатун 13 сообщает через упор 12 периодические колебания гибкому днищу 3 камеры 1. В жидкости возбуждаются пульсации давления с частотой внешнего вибровоздействия, которые передаются находящемуся в ней газу через эластичную пленку 9 - возбуждаются колебания системы жидкость-гаэ. При этом в жидкости возникают турбулентные движения, а газонаполненный торообразный элемент 8, установленный с зазором на стержне 4, совершает объемные пульсации.Согласно экспериментальным данным, собственная частота колебаний этой системы равнаде и - коэффициент адиабаты; р - давление над свободной поверх тью жидкости, дин/см; 2,Я - площадь...

Номер патента: 1671241

Опубликовано: 23.08.1991

Авторы: Калюжный, Ковальчук, Кубенко, Лакиза, Немчин, Сыровец

МПК: A23N 12/02

Метки: корнеклубнеплодов, мойки

...колебаний в моечной камере сра "у же устанавливается режим вибротурбулизации с резким повышением динамического давления в моечной камере при максимальной интенсивности турбулентных и кавитационных процессов в жидкости, Одновременно корнеплоды под воздействием мощных по. токов жидкости отделяются от перфорированного днища контейнера и совершают в нем интенсивные турбуленгные движения. О процессе мойки корнеплоды подвергаются интенсивному воздействию мощных пульсирующих потоков жидкости и интенсивному кавитационному воздействию, действующих в условиях резких изменений (пульсаций) давления жидкости - чередующихся повышений давления и разряжений при высокой амплитуде периодических волн давления, Это приводит к интенсивному о. рыву частичек...

Номер патента: 1664428

Опубликовано: 23.07.1991

Авторы: Ковальчук, Кубенко, Лакиза, Осипов, Сыровец

МПК: B08B 9/08

Метки: внутренней, емкостей, поверхности, промывки

...вблизи газонаполненного элемента при резком усилении турбулизации жидкости - режим вибротурбулизации. Образующиеся у днища емкости мощные турбулентные пульсирующие потоки жидкости захватывают осевшие частицы загрязнений и мгновенно переводят их во взвешенное состояние. Увеличение амплитуды волн динамического давления приводит к тому, что в отрицательные полупериоды давления е жидкости вблизи днища емкости ниже упругости насыщенных паров жидкости, обуславливая образование у поверхности днища массы кавитационных пузырьков. При изменении фазы давления кавитационные пузырьки схлопываются у поверхности днища, вызывая микрогидроудар, что способствует эффективному отрыву от поверхности и измельчению трудно удаляемых загрязнений,Кроме того,...

Номер патента: 1664359

Опубликовано: 23.07.1991

Авторы: Ковальчук, Кубенко, Лакиза, Осипов, Ржанов, Сыровец

МПК: B01D 19/00

Метки: дегазации, жидкости

...в жидкости газов, что приводит к выделению газа из жидкости. Выделившиеся. газовые включения в условиях резонансного режима пульсаций системы коалесцируют, объединяясь в газовый10 15 20 25 30 35 40 50 55 конгломерат или "рой", представляющий собой локальное скопление динамически очень активно взаимодействующих между собой пузырьков газа,Газовый конгломерат находится внутри жидкости и удерживается в ней вблизи размещения газонаполненной упругой камеры, Это связано с тем, что в пульсирующей жидкости на пузырьки газа действует направлен ная вниз., вибрационная сила, величина которой прямо пропорциональна величине гидродинамического давления. При больших значениях этого давления, что имеет место в резонансном режиме пульсаций системы...

Номер патента: 1531001

Опубликовано: 23.12.1989

Авторы: Ковалев, Ковальчук, Козлов, Осипов, Сидорко, Собко, Сыровец

МПК: G01P 21/00

Метки: градуировки, датчиков, жидкости, потока, скорости

...чувствительного элемента датчика его импульсно перемещают в радиальном на-. правлении :-;а расстояние, превышающее половину ширины спутного следа от чувствительного элемента датчика в среде.Это производят следующим образом, Включаются система регистрации 16 и привод 3. При этом траверса 5 приводится во вращение с заданной угловой скоростью. После завершения первого оборота траверсы 5 отметчик 14 оборотов иодае сигнал на блок 15 управления, который импульсно включает дополнительный привод 8. С помощью гибкой тяги 12 каретка 11 с датчиком 10 перемещается с трактории А на траекторию Б (фиг. 2), Радиальное расстояние определяется временем включения привода Я.Траектория Б расположена ближе коси врящения по сравнению с траекторией Л, поэтому...

Номер патента: 1133246

Опубликовано: 07.01.1985

Авторы: Карпинос, Маев, Михащук, Рискин, Сыровец

МПК: C04B 28/34, C04B 35/106

Метки: композиционная, масса, холоднотвердеющая

...устройств. 259 - 105-8 Содержание двуокиси циркония в шихте увеличивает адгезию массы к металлическому корпусу топочного устройства, причем содержание ее в шихте мейее 25 мас.еще не приводит к существенному увеличению адгезии, а .увеличение двуокиси циркония ции камер сгорания передвижных агрегатов огневого термического обезвреживания промьппленных отходов. Недостаточная адгезия массы к металлу приводит к отрыву ее от корпуса в процессе эксплуатации.Цель изобретения. - повьппение адгезии к металлам.Поставленная цель достигается тем, что композиционная холоднотвердеющая масса, включающая электроплавленый корунд Фракций 0,12 - 0,20 мм и 0,8 - 1,0 мм, алюмохромфосфатное связующее и добавку, дополнительно содержит ортофосфорную кислоту,...

Номер патента: 970037

Опубликовано: 30.10.1982

Авторы: Горкавый, Кайгородов, Карабельников, Сыровец

МПК: F17D 1/05

Метки: газопроводе, гидратообразования, предотвращения

...11для регулирования количества проходящего через емкость газа, Перфорированные патрубки 4 и 5 размещеныв емкости по разные стороны от направления действия излучателя 2 нарасстоянии друг от друга, обеспечивающем наиболее эффективное насыщение подводимого газа парами ингибитора (определяется опытным путем).Устройство работает следующимобразом,25Через трубопровод с помощью насоса (не показан) заливают емкость 1жидким ингибитором, оставив газовую"подушку", в которой размещены перфорированные патрубки 4 и 5. Затемперекрывают вентиль на линии заливкии включают генератор 3, после чегос помощью вентилей на трубопроводах7 и б подключают полость емкости 1к газопроводу, Под действием ультразвуковых колебаний магнитострикционного излучателя 2...

Номер патента: 877148

Опубликовано: 30.10.1981

Авторы: Закиров, Мухин, Сыровец, Шумаков

МПК: F04F 9/06

Метки: криогенная, ловушка, форвакуумная

...вертикально расположенной рамкИ, верхняя часть которой сообщена с выходным патрубком, а нижняя - с входным.На фиг. 1 изображена ловушка, про, дольный разрез; на фиг. 2 - то же, разрез в плоскости, перпендикулярной продольной оси.Форвакуумная криогенная ловушка содержит сосуд 1 Дьюара и расположенный в нем трубчатый замкнутый элемент, снабженный входным и выходным патрубками 2 и 3. Элемент выполнен в виде вертикально расположенной рам" ки 4, верхняя часть которой сообще877 Формула изобретения Подписное ВНИИПИ Заказ 9559/54 Тир П "Патент", г.ужгород, ул.Проектная,Филиал на с выходным патрубком 3, а нижняя - с входным 2.Ловушка работает следующим образом.Перед ключением форвакуумного насоса (не показан/ в сосуд 1 Дьюара заливают хладагент,...

Номер патента: 868136

Опубликовано: 30.09.1981

Авторы: Закиров, Никонов, Сыровец

МПК: F04F 9/06

Метки: криогенная, ловушка, форвакуумная

...соединенными с входным и выходным патрубками.На фиг. 1 изображена ловушка, продольный разрез; на фиг. 2 - разрез А-,А на фиг, 1.Форвакуумная криогенная ловушка содер. ,жит корпус 1 с входным и выходным натрубкамн,2 и 3 и расположенный в нем сосуд 4 для хладагента, в котором размещен трубчатый элемент, выполненный в виде тороидаль. ных соосных трубок 5, соседние из которых попарно соединены между собой с помощью двух диаметрально расположенных патрубков 6, смещенных относительно патрубков 7 соседней пары на угол, равный 90, причем крайние тороидальные трубки снабжены диа. метральными полыми перемычками 8, соответственно соединенными с входным и выходным патрубками 2 и 3.Ловушка работает следующим образом.В сосуд 4 заливается...

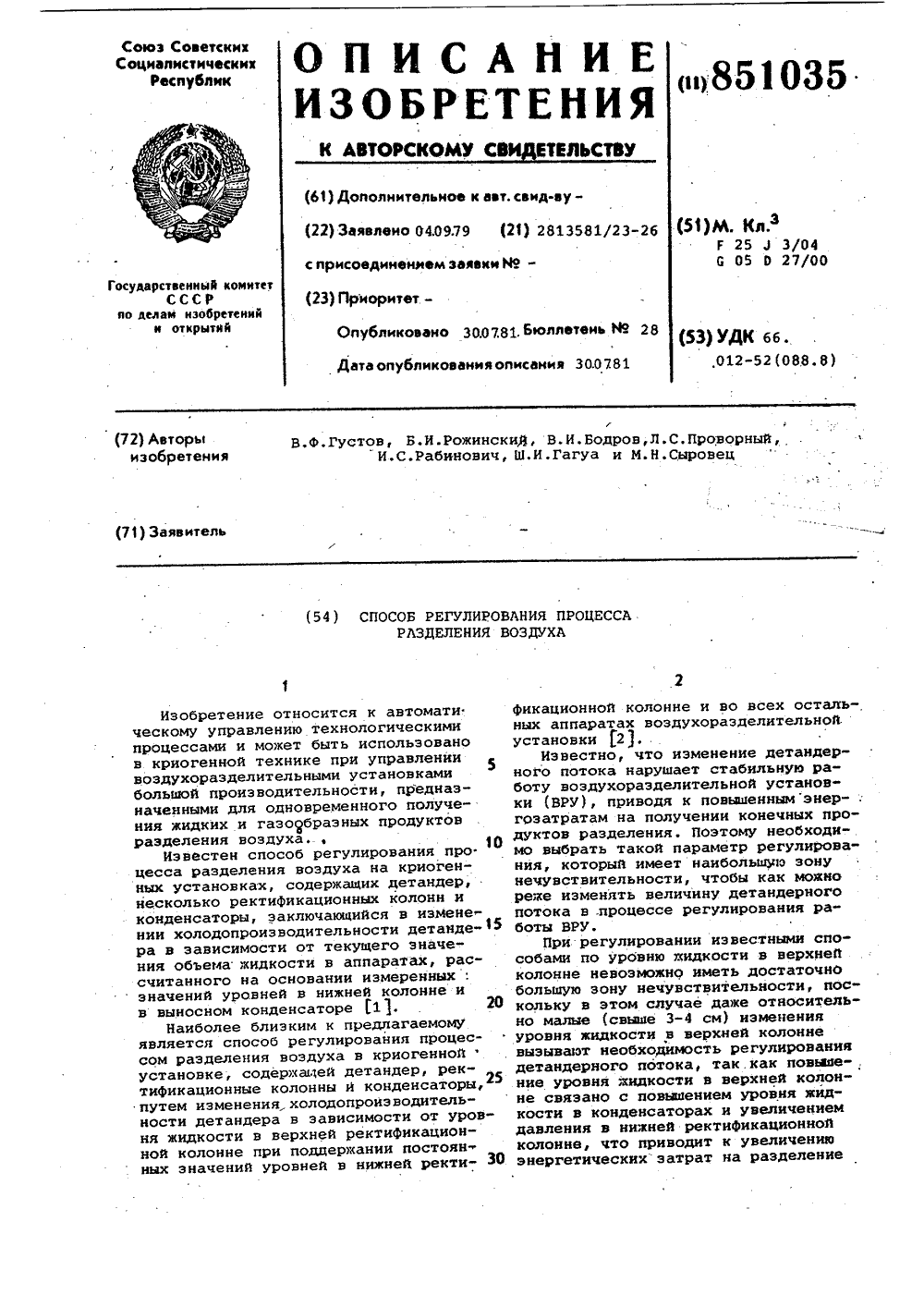

Номер патента: 851035

Опубликовано: 30.07.1981

Авторы: Бодров, Гагуа, Густов, Проворный, Рабинович, Рожинский, Сыровец

МПК: F25J 3/04

Метки: воздуха, процесса, разде-ления

...изобретения -. снижение энергозатрат на разделение воздуха и улучВение условий взрывобеэопасности эа счет повышения точности регулирования.Поставленная цель достигается тем, что, холодопроизводительность детан- О дера изменяют в зависимости от изменения уровня жидкости в нихней ректиФикационной колонне при поддержании постоянного значения уровня в верхней колонне. 15На чертеже изображена схема реализации предлагаемого способа.Воздухоразделительная установка содержит верхнюю 1 и нижнюю 2 ректификационные колонны, конденсаторы 3, И) детандер 4, регулятор 5 уровня, жидкости верхней колонны 1 с исполнительным (регулирующим) органом б, установленным на потоке жидкого воздуха в верхнюю колоннУ, регулятор 7 Уровня нижней колонны 2 с...

Номер патента: 832184

Опубликовано: 23.05.1981

Авторы: Закиров, Немчинов, Сыровец, Усенко, Фролов, Шишмарев

МПК: F16J 13/06

Метки: емкости, затвор, криогенной, люка

...входит центральный.упор 7 коромысла 8, концы которого спомощью двух тяг 9 и 10 соединеныс поворотным кольцом 6 через выполненные на нем приливы 11. На стенке криогенной емкости 3 жестко закреплена Г-образная. штанга 12, второй конец которойс помощью оси 13. шарнирно закреленна коромысле 8. Штанга 12 выполненаиз двух металлических балок, жесткосоединенных друг с другом через вкладыш 14 из теплоизоляционного материала. На обращенных друг к другу сторонахповоротного кольца 6 и фланца 1 выполнены, соответственно, выступы и пазысо скошенной поверхностью, взаимно входящие друг в друга. В местах крепленияболтов 5 в поворотном кольце 6 выполнены сквозные прорези 15 для обеспечения возможности поворота этого кольца относительно фланца 1,Затвор...

Номер патента: 474517

Опубликовано: 25.06.1975

Авторы: Карпинос, Маев, Михашук, Рискин, Соловейкина, Сыровец

МПК: C04B 28/34, C04B 35/101, C04B 35/66 ...

Метки: бетонная, огнеупорная, смесь

...сводится к следующим этапам: предварительное смешение корунда80 с алюмофосфатной связкой в мешалке, затем порционное введс ние в смесь корунда16, а-модификацииокиси алюминия и нптрида с размером зсреп 3 6 мкм. Количество вводимой связки определяется требуемой для дальнейшего использования консистенцией массы, Для трамбовоч ной смеси содержание связки составляет 8 -9%. После предварительного твердения на воздухе массу подвергают термообработкс при 600 - 650 С с подъемом температуры до заданного значения за 2 час.25 Предлагаемый бетон обладает следующимихарактеристиками: Термостойкость, циклы теп- более 1 лосмен 20 - 850 - 15 вода474517 500 в 7 800 в 9 5 Предмет изобретения 1100 в 13 10 400 250 в 315 10 - 12 8 - 9 Составитель В....

Номер патента: 461077

Опубликовано: 25.02.1975

Авторы: Карпинос, Маев, Михащук, Рискин, Соловейкина, Сыровец

МПК: C04B 28/34, C04B 35/101, C04B 35/66 ...

Метки: бетонная, огнеупорная, смесь

...твердения на воздухе и термообработки при 600 - 650 С отличается высокой термостойкостью, механической проч ностью, стойкостью к окислению в агрессив.ной среде.Технология изготовления огнеупорного бетона в качестве футеровки сводится к следующим этапам. предварительное смешение 25 корунда фракции 800 - 1000 мкм ( 80) салюмохромфосфатной связкой в мешалке, порционное введение в эту смесь корунда фракции 160 - 200 мкм ( 16) с последующим добавлением а-модификации Л 1 зОз дис персностью 3 - 6 мкм. Количество связки за461077 600 кгсмз. Затем их подвергают тсрмообработке, повышая температуру массы до 600 С со скоростью 2 - 3 град/мин и выдерживают при.конечной температуре в течение 2 - 3 час.5 Термообработку ведут в воздушной среде. а сж,...
