Столов

Номер патента: 1256055

Опубликовано: 07.09.1986

Авторы: Столов, Эльгарт

МПК: G06K 9/36

Метки: информации, поиском

...входящее в него логическое устройство счетчиковоготипа с дешифратором. Сигнал с выхода одновибратора 39 через формирователь 40, необходимый для обеспечения об нуления АЦП, поступает на третий вход (" Пуск" ) АЦП, тем самым разрешая начало преобразования в цифровой код аналогового сигнала, присутствующего на первом входе АЦП. Тактовые импульсы, необходимые для осуществления преобразования, поступают с генератора 31 на тактовый вход АЦП. Одновременно тактовые импульсы через элемент И 42, открытый сигналом триггера 41, "перевернутого" сигналом"Пуск", поступают на выход 47,3 момент окончания преобразованина выходе АЦП 35 вырабатывается сигнал, поступающий через элемент ИЛИ 36 и одновибратор 38 на выход 45 и одновременно на вторые входы...

Номер патента: 1249481

Опубликовано: 07.08.1986

Авторы: Столов, Эльгарт

МПК: G05B 19/418

Метки: варианты, его

...1 -вход триггера 22. Последний открывает элемент И 20, и тактовые импульсы с его выхода поступают на вход счетчика- делителя 23, имеющего коэффициент деления, равныйЧ=2+2-,2, (19) ся с периодом, равным ЧЯ (где Чкоэффициент деления счетчика-делителя 17; Г - частота генератора),Перед началом работы в аналогоцифровых преобразователях 2 - 2на преобразователе 64 код-аналогустанавливают в качестве опорныхсл 1 2сигналы Х, и Х т.е. минимальный 10.и максимальный уровни, в пределахкоторых возможно изменение сигнала,поступающего с выхода 1 -го датчика.Сигнал поступает на первый вход каждого аналого-цифрового преобразовате ля 2, являющийся сигнальным входомэлемента 61 выборки-хранения. Припоступлении очередного импульса свыхода блока 5 управления...

Номер патента: 1226072

Опубликовано: 23.04.1986

Авторы: Алимов, Столов, Шнипко, Элькин

МПК: G01J 1/04

Метки: фотометрическое

...зависящая от конструкции оптического фильтра, 1 - расстояние от объектива до приемника излучения, обеспечивает виньетирование объектива при углах падения излучени в диапазоне 1 М, 2 Ы, Объектив 2 концентрирует световой поток в угле Ы, 2 Ы. Выбор оптических толщин слоев фильтра 3 согласно соотношению /4(1+К) обеспечивает прохождение через него оптического излучения с длиной волны , при углах падения в интервале О, 2013 где Ы - предельный угол падения излучения на фильтр в известных устройствах Фотометрическое устройство может состоять из пространственного фильтра 1, дополнительного интерференционного фильтра 5, дополнительного объектива 6, основного объектива 2, приемника 7 излучения дополнитель- ного канала, интерференционного фильтра...

Номер патента: 1224992

Опубликовано: 15.04.1986

Авторы: Баранов, Захаров, Комаров, Латыпов, Столов

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...импульсы с генератора 5 тактовых импульсовпоступают в блок 6 задания длины последовательности и с его первого выхода - на вход генератора 1 М-последовательности. Последний ФормируетИ-разрядные псевдослучайные двоичные числа, которые поступают. навход блока 2 умножения. В блоке 2 умножения осуществляется умножение,чисел с генератора 1 М-последовательности на матрипу, задаваемую блоком3 задания матрицы преобразования.После Формирования каждого числаблок 7 контроля осуществляет проверку его значения, Если на выходе бло -ка 2 умножения будет число 11,1,то на выходе элемента И 9 появитсясигнал, если на выходе блока 2 умножения будет число 000, то сигналпоявится на выходе элемента ИЛИ-НЕ12 (после стробирования сигналом отблока 6 задания...

Номер патента: 1213551

Опубликовано: 23.02.1986

Авторы: Спевакова, Столов

МПК: H05H 1/00

Метки: активно, генератор, импульсных, индуктивной, нагрузке, токов, трапецеидальной, формы

...тока, подключена цепочка из последовательно соединенных резистора 4, зашунтированного коммутатором 5, устройства 6 индикации нуля тока и управляемого вентильного преобразователя 7, включенного в контур через реверсор, образованный размыкателями 8 и 9 и замыкателями 10 и 11. Выход устройства 3 измерения тока подключен к входу компаратора 12, выход которого при-. соединен к входам управления коммутатора 5 и управляемого вентиль- ного преообразователя 7. Выход устройства 6 индикации нуля токаподключен к входам управления коммутатора 5, размыкателей 8 и 9 реверсора, замыкателей 10 и 11 реверсора и через таймер 13 к входу управления управляемого вентильного преобразователя 7.Устройство работает следующим образом.Перед началом...

Номер патента: 1211776

Опубликовано: 15.02.1986

Авторы: Столов, Федосеев

МПК: G06K 17/00

Метки: информационно-поисковое

...относящиеся при классификации по второму признаку к первойгруппе и т.д., 1-я маска в несмещенном положении прозрачна в точках,представляющих объекты, относящиеЗ 5 ся при классификации по 1-му признаку к первой группе. Следовательно,прозрачные зоны каждой из первыхО масок имеют форму прямоугольников, большие границы которых парал0 лельны между собой. При этом первая маска содержит одну прозрачнуюзону с линейными размерами а иа/Р Й-я маска (1"Ь ) содержитР,РР , прозрачных зон, каж дая из которых имеет линейные размеры а и а(Р, Р Р ) и расстояние между любыми соседними прозрачными зонами: а (Р,)/Р,РРь,(1+1)-я маска содержит одну проз рачную зону размерами о и Ь/-Р,с 1-я маска (К"ЯЖ) содержит Р,прозрачных эон каждая из...

Номер патента: 1205093

Опубликовано: 15.01.1986

Авторы: Полина, Столов

МПК: G02B 5/28

Метки: коррегирующий, фильтр

...и длинноволновая границысоответственно, с нанесенным на ее поверхность интерференционным покрытием, о т л и.ч а ю щ и й с я тем, что, с целью упрощения конструкции покрытия, последнее выполнено из слоя трехсернистой сурьмы с оптической толщиной, равной Э/2, расположенного на подложке в виде отдельных участков, причем отношение площади непокрытых участков к площади всей поверхности подложки равно ь- , где ь х - заданный коэффициент пропускания фильтра и ь- коэффициент пропускания покрытия на длине волны Я2, Фильтр по п. 1, о т л и ч а ю щ и й с я тем, что, с целью уменьшения световых потерь путем снижения коэффициента отражения в рабочем диапазоне спектра, на интерференционное покрытие нанесен слой полиметилметакрилата с...

Номер патента: 1196876

Опубликовано: 07.12.1985

Авторы: Бикмухаметов, Мансуров, Столов

МПК: G06F 11/26

Метки: блоков, цифровых

...и вход 11 сброса. К устройству подключен контролируемый блок 12.Устройство работает следующим образом.Предварительно сигналом по входу 11 сброса устанавливается в начальное состояние регистр 1 сдвига, заносится начальное значение в счетчик 9 тактов, сбрасывается в нулевое состояние регистр 5 и устанавливается в нулевое состояние триггер 8. Далее сигналом по входу 10 пуска триггер 8 устанавливается в единичное состояние, Элемент И 7 открывается и импульсы с выхода генератора 3, проходя через элемент И 7, поступают на входы синхронизации регистра 1 сдвига, регистра 5, блока 12 и счетчика 9 тактов. Регистр 1 сдвига, сумматор 2 по модулю два и контролируемый блок 12 вместе с указанными связями представляют собой автономный генератор....

Номер патента: 1188913

Опубликовано: 30.10.1985

Авторы: Буцениекс, Майхрук, Столов, Шарамкин, Щербинин

МПК: F27D 11/06, H05B 6/20

Метки: индукционная, канальная, печь

...3 которой выполнены каналы 4 - 6 замкнутой формы и гидравлический тракт 7Каналы 4 - 6 снабжены от 30 верстиями 8 - 10, соединяющими их с ванной. По оси симметрии отверстий на внутренней поверхности канала установлены диэлектрические перегородки 11 " 13, которые 5, Печь по пп. 1,2.и 4, э т л ич а ю щ а я с я тем, что, с целью уменьшения гидравлического сопротивления, гидравлический тракт выполнен в виде канала дугообразной формы, непосредственно сопряженного с кана.ами замкнутой формы, а оси симметрии отверстий расположены на продолжении оси сопряжения гидравлического тракта.6. Печь по пп. 1 и 2, о т л ич а ю щ а,я с я тем, что при выполнении индукционной единицы заглубленной в ванну отверстия каналов расположены на одной...

Номер патента: 1153708

Опубликовано: 07.10.1985

Авторы: Корнаков, Спевакова, Столов

МПК: G21B 1/00

Метки: tokamak, обмотки, питания, поля, сверхпроводящей, схема, термоядерной, тороидального, установки

...обмотки приаварийном выводе, возникновениюдополнительных механических напряжений в обмотке и увеличению испарения жидкого гелия, что в конечномсчете при прочих равных условияхснижает надежность работы установки,При экспоненциальном спаде токао (1) ток секции сверхпроводящей обмотки в начальныймомент вывода;коэффициент самоиндукциисекции сверхпроводящейобмотки;активное сопротивлениедвух резисторов, шунтирую-. щих секцию сверхпроводящейобмотки,Целью изобретения является повышение надежности работы установкиза счет снижения энергии, выделяющейся в сверхпроводнике при аварийномвыводе,Поставленная це 1 ь достигается тем,что в схеме питания сверхпроводящейобмотки тороидального. поля термоядерной установки токамак по авт.свид, Р 711889 каждый...

Номер патента: 1176280

Опубликовано: 30.08.1985

Авторы: Губанова, Столов, Фурман

МПК: G02B 1/11, G02B 5/28

Метки: покрытие, просветляющее

...циркония, а слои с низкимпоказателем преломления - из смесидвуокиси кремния и ЗХ трехокиси алюминия,1176280 1Изобретение относится к оптическому приборостроению, а более конкретно - к интерференционным покрытиям, уменьшающим коэффициент.отражения от поверхности раздела оптически прозрачных сред с различными показателями преловления.Цель изобретения - упрощение технологичности покрытие иповышение лучевой прочности. 1 1Покрытие обеспечивает получение коэффициента отражения В0,17. от поверхности стекол с показателями преломления п1,58-1,70 одновременно на двух длинах волн 0,50 3 и Л .1 Покрытие состоит из пяти слоев с чередующимися низким (пн= 1,45-1,47) и высоким (и = 1,95-2,05) показателями преломленйя. Отношение оптических толщин...

Номер патента: 1168974

Опубликовано: 23.07.1985

Автор: Столов

МПК: G06G 7/32

Метки: нелинейных, решения, уравнений

...к информационнымвходам и шифраторов, выходы которыхсоединены соответственно с адреснымивходами и блоков памяти, информационные входы которых являются входомввода данных устройства, тактовыйвход которого подключен к управляющим входам и шифраторов, выходы иблоков памяти соединены соответственно с п входами дешифратора, выходкоторого подключен к информационному входу узла памяти и к второмувходу блока сравнения, выход которого подключен к управляющему входуузла памяти.Подписитета СССР 4616/44 Тираж 710 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Рауша и открытийская наб д. 4/ иал ППП "Патент", г. ужгород, ул. Прое 4 3 11689 ды блоков 7 памяти происходит обращение к 1-й ячейке блока 11 памяти, к р-й ячейке блока 1...

Номер патента: 1134890

Опубликовано: 15.01.1985

Авторы: Габидуллин, Столов

МПК: G01L 3/10

Метки: вала, вращающегося, крутящего, момента

...двух датчиков устройства со своим индуктором. 40Устройство для измерения крутящего момента вращающегося вала содержит вал 1 (фиг. 1), на котором закреплены зубчатые индукторы 2 и 3.Первый из них установлен на конце вала посредством жестко закрепленной на валу гильзы 4. Зубчатые индукторы связаны по магнитному потоку с датчиками 5 и б. Магнитные системы датчиков, размещенные в. корпусах 5и 61 одинаковы и содержат (фиг, 2) постоянные магниты 7, Н-образные магнитопроводы 8, выполненные составными в виде двух параллельных магнитопроводов, каждый из которых пред 55 ставляет собой деталь, образованную диагонально расположенными половинами ножек Н-образного магнитопровода,890связанных перемычкой, На перекладине Н-образного магнитопровода,...

Номер патента: 766335

Опубликовано: 30.11.1984

Авторы: Одинцов, Спевакова, Столов

МПК: G21B 1/00

Метки: tokamak, вакуумной, камеры, обезгаживания, типа, установки

...металлокерамических швов,Целью предлагаемого способа является повышение надежности работы ка О меры и сокращение дЛительности выхода в установившийся температурный режим.Поставленная цель достигается тем,45 что нагрев сильфонных элементов ка" меры осуществляется путем повторно- кратковременного включения индукционного прогрева длительность которого регулируется величиной допустимого перепада температур между сильфонными и кольцевыми элементами камеры, а также величиной давления в камере, а регулирование мощности, подводимой к нагревателям патрубков, производится в функции допустимого перепада температур между патрубками и капьцевьпчи эЛементами. На чертеже изображена схема, иллюстрирующая предлагаемый способ,Вакуумная камера 1...

Номер патента: 1125786

Опубликовано: 23.11.1984

Авторы: Алешин, Арефьев, Максимов, Попов, Столов, Щербакова

МПК: H05B 6/20

Метки: индукционная, канальная, печь

...в каналах.Поставленная цель достигаетсятем, что в и .дукционной канальнойпечи, содержащей ванну для расплавляемого металла и соединенную с нейсдвоенную индукционную единицу, выполненную в виде двух магнитопроводов с индукторами, предназначеннымидля подключения к источнику питания 55с углом сдвига фаэ, меньшим 90охваченными боковыми и, центральнымканалами, соединенными горизонталь 86ным каналом, индукционная единица в области пересечения центрального и горизонтального каналов охвачена П -образным пакетом электротехнической стали, ширина которого составляет 1-2 ширины центрального канала, а длина части его боковых сторон, расположенная в указанной области пересечения, составляет 1-2 ширины горизонтального канала.На фиг,1...

Номер патента: 776518

Опубликовано: 30.10.1984

Авторы: Буцениекс, Левина, Простяков, Столов, Шарамкин, Щербинин

МПК: H05B 6/20

Метки: индукционная, канальная, печь

...с ванной канала, соединенных горизонтальным каналом, кустью одного из которых примыкаеттрубчатый элемент, по меньшей мереодин замкнутый магнитопровод и двеобмотки, питаемые переменным током,В"печй дополнительно установлен вто-рой трубчатый элемент, а оба элемента выполнены из неэлектропроводногоматериала и примыкают к чсть)о бо -ковых каналов. Целью изобретения является упрощение конструкции,Поставленная цель достигается тем, что в предложенной печи каждыйтрубчатый элемент образован. тремя стенками ванны со стороны устья канала и перегородкой, установленной поперек ванны от устья канала до оси симметрии рядом расположенной обмотки,На фиг. 1 показана индукционная канальная печь в разрезе; на фиг,2 - то же, вид...

Номер патента: 1117651

Опубликовано: 07.10.1984

Автор: Столов

МПК: G06F 17/30

Метки: информационного, объектов, поиска

...поиска является отысканиеячеек памяти, представляющих объекты, удовлетворяющие поисковому предписанию и имеющиеся в наличии в картотеке (в любой реальной картотекене все ячейки памяти заполнены), т.е.реальный объект может отсутствоватьв картотеке, а ячейка памяти на негоотведена. Например, на складе можетне быть конденсатора определеннойемкости, типа, пробивного напряжения и т.п., а соответствующая этомуобъекту ячейка памяти должна иметьсяв информационно-поисковой системе.Первые ь пространственных модулятороврешают первую задачу - вьщеляют ячейки, представляющие объекты, удовлетворяющие поисковому предписанию,Ь +1)-й пространственный модуляторпредназначен для фильтрации объектов,имеющихся в картотеке.765 8жениях. При этом...

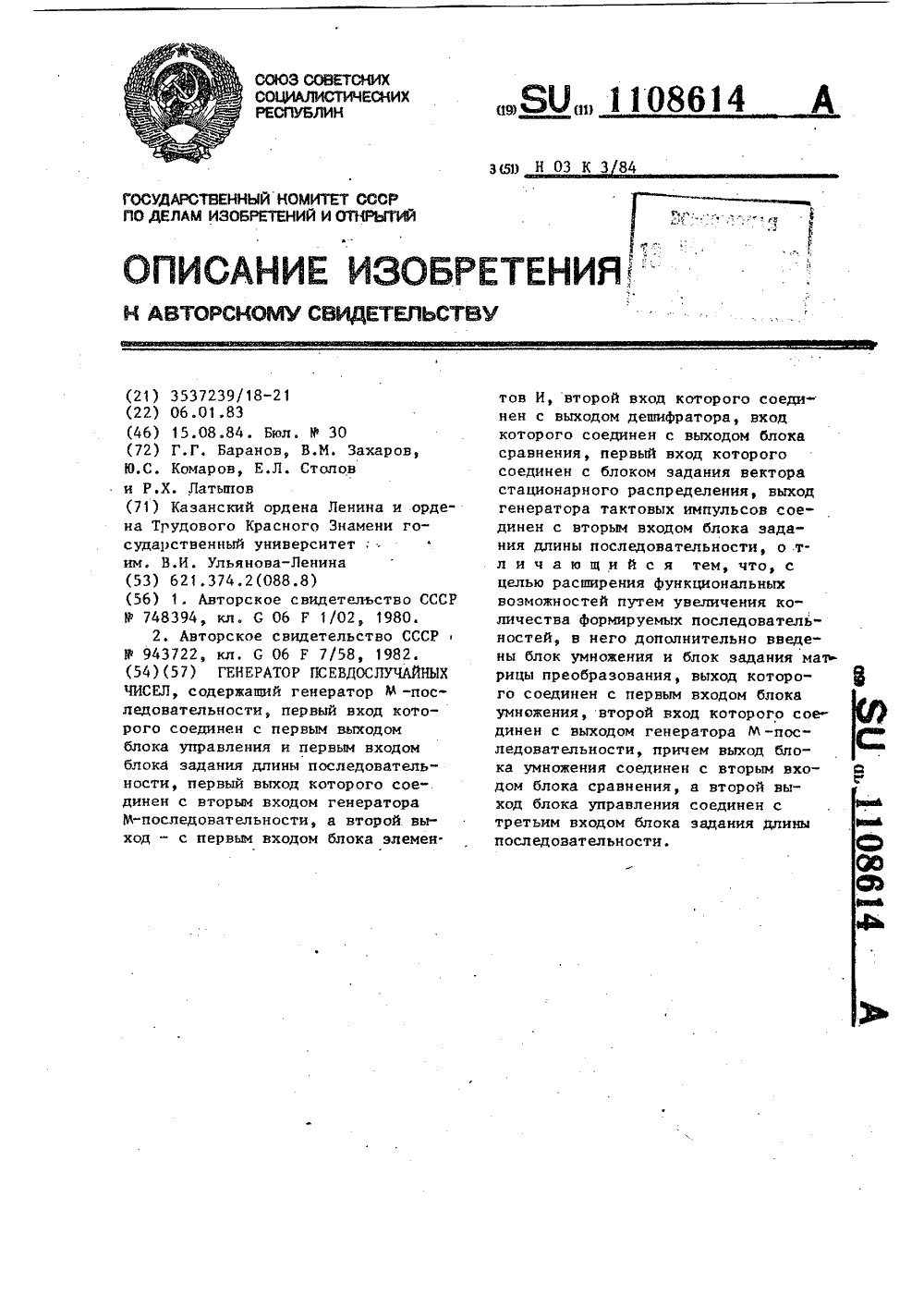

Номер патента: 1108614

Опубликовано: 15.08.1984

Авторы: Баранов, Захаров, Комаров, Латыпов, Столов

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, чисел

...с выходом генератора 1 М-последовательгности, причем выход блока 9 умножения соединен с вторым входом блока 6 сравнения, а второй выход блока 2 управления соединен с третьим входом блока 3 задания длины последовательности. Позициями 11 - 17 обозначены шины, соединяющие блоки устройства.Блок 9 умножения выполнен на элементах И, ИСКЛЮЧАЮЩЕЕ ИЛИ и осуществляет умножение матрицы преобразования на случайный вектор.,Дешифратор 5 выполнен на элемен" тах ИСКЛЮЧАЮЩЕЕ ИЛИ.Блок 2 управления содержит кнопочный набор и КЯ-триггер, управляе" мый кнопками "Пуск" и "Сброс".Блок 7 задания вектора стационар. ного распределения содержит кнопочные наборы по числу компонент вектора стационарного распределения.Блок 1 О задания матрицы преобразования...

Номер патента: 1103334

Опубликовано: 15.07.1984

Авторы: Спевакова, Столов

МПК: H02M 9/06

Метки: источник, обмотки, полоидального, поля, токамака, электропитания

...контакта и 2(п)замыкающих контакта, выходные выводысекций вентильного преобразователяи размыкающие контакты образуютпоследовательную цепь, крайние выводы которой являются соответственно положительным и отри.,ательнымвыходным выводом источника электропитания, соединенную через блок измерения тока с выводами для подключения нагрузки, при этом размыкающиеконтакты включены между секциямивентильного преобразователя, замыкающие контакты включены междувыходным выводом каждой из секций, несвязанной с выходным выводом источника электропитания и одноименным выходным выводом источника электропитания,выход блока измерениятока подключен к входу компаратора,первый выход которого соединен свходом управления каждой секциивентильного преобразователя,...

Номер патента: 1103179

Опубликовано: 15.07.1984

Авторы: Введенский, Иванчук, Макаров, Савицкий, Столов

МПК: G02B 5/28

Метки: интерференционный, отрезающий, фильтр

...121Недостатком известного фильтра является сравнительно небольшая зона подавления, расширение которой приводит к увеличению количества элементарных зеркал, а следовательно к увеличению потерь и снижению коэффициента пропускания в рабочей области спектра.Бель изобретения - . расширение зоны подавления без снижения коэффициента цропускания в рабочей области спектра.Указанная цель достигается тем, что в ицтерферецциоцный отрезающий фильтр, содержащий подложку с расположенными на цей элементарными равнотолгцицными зеркаламц из чередующихся слоев материалов с высоким и низким показателями преломления и разделительным слоем между ними, причем крайние слои элементарных зеркал выполнены из материала с низким показателем преломления,...

Номер патента: 766336

Опубликовано: 15.06.1984

Авторы: Борисов, Спевакова, Столов

МПК: G21B 1/00

Метки: tokamak, питания, полей, полоидального, термоядерной, тороидального, установки

...применять большое количество тиристорных преобразователейи т.д,4 сЦелью изобретения является обеспе.чение надлежащего соогветстэ,я междутОКОм плазмы и ПОлоидальным магнитным полем,Поставленкая цель достигается 50тем,что в предложенной системеобмотка индуктора соединена последовательно с баластным активным сопротивлением и подключена черсэ коммутатор к искусственной линии с мутатор с конденсаторной батареей,подк:юченной к источнику заряда,и зашунгирована днооом..Листочником заряда, управляющая обмотка подключена через трансформатор к контуру, состоящему иэ переменнои индуктивности и искусственной линии системы заряда, а обмоткитороидального поля зашунтированыдиодом и соединены через коммутаторс конденсаторной батареей,...

Номер патента: 1094163

Опубликовано: 23.05.1984

Авторы: Буцениекс, Левина, Столов, Щербинин

МПК: H05B 6/20

Метки: индукционная, канальная, махид, печь

...и ванне,но является сложной в изготовлениии эксплуатации, и недостаточно эффективной. Целью изобретения является интенсификация тепломассообмена и упрощение конструкции печиПоставленная цель достигается тем, что в индукционной канальной печи, содержащей ванну для.расплавлен 60 ного металла и установленную под ней индукционную единицу, выполненную в виде обхваченной индуктором системы каналов состоящую из двух боковых каналов, соединенных с ванной, и соединяющего их горизонтального канала,причем по меньшей мере один из боковых каналов выполнен по всей длинеперпендикулярным к горизонтальному,боковой канал, перпендикулярными к горизонтальному, снабжен диэлектрической перегородкой, разделяющей канална параллельные ветви,На фиг. 1...

Номер патента: 1085023

Опубликовано: 07.04.1984

Авторы: Майхрук, Олейник, Столов, Шарамкин, Шопот

МПК: H05B 6/10

Метки: индукционный, металлического, нагреватель, погружной, расплава

...перегревается и выходит изстроя. Срок службы такого нагревателя составляет около 1,5-3 мес.50 Белью изобретения является увеличение срока службы нагревателя.Поставленная цель достигается тем, что погружной индукционный нагреватель для металлического расплава, содержащий кожух из жаропрочного материала, в котором выполнен сквозной канал, охваченный заключенным в кожух индуктором, выполненным в виде кольцевого магнитопровода с охва 60 тывающей его тороидальной обмоткой, снабжен вторым идентичным индуктором, заключенным в кожух симметрично указанному, обмотки индукторов соединены синфазно, а в кожухе по оси 65 симметрии перпендикулярно каналу выполнено с квозное отверстие.Для интенсификации. перемешивания расплава участок сквозного канала в...

Номер патента: 441865

Опубликовано: 30.03.1984

Авторы: Ален, Бахмутский, Брамберга, Крупников, Либенсон, Попов, Ситовенко, Столов, Хесин, Янсон

МПК: G06K 9/62

Метки: изображений, классификации, объектов

...счетчика подсоединен к входу схемы 5 сравнения кодов. Результаты сравнениякодов поступают в каналы 8-10 регистрации, соединенные с логическим блоком.Рассмотрим раготу устройства дляслучая, когда в качестве информативного параметра, служащего основойдля классификации объектов, является площадь изображения, измеряемаяна нескольких уровнях дискриминациивидеосигнала. При этом в устройствеиспользуется датчик длин хорд.Устройство работает следующим образом,Датчик 1 длин хорд создает видеоимпульсы и преобразует длительностьвидеоимпульсов-хорд от классифицируемого изображения в число-импульсныйкод. Импульсы с выхода датчика подаются на управляемый делитель 2 частоты импульсов, коэффициент делениякоторого изменяется коммутатором...

Номер патента: 1082609

Опубликовано: 30.03.1984

Авторы: Кожевников, Столов, Тагильцев, Хомяков, Шнейберг

МПК: B25B 21/00

Метки: гайковерт, стационарный

...последнемувозвратно-поступательное и вращательное движения, винтовую пару, гайкапоследней установлена с возможностью25 осевого перемещения в корпусе, рабочая головка подпружицена по осии шарнирно закреплена со шпинделем,последний выполнен телескопическимпо длине, одна часть которого пос 30 Редством подшипников качения размещенав гайке, другая часть установлена свозможностью вращения в винте, ступица двусторонней полумуфты размещена на выходном валу привода, одна изкрайних полумуфт расположена цаторцовой поверхности винта, а другаяиз них закреплена на торцовой поверхности части шпинделя, установленнойв винте.Ар Кроме того, с целью ограниченияперемещения рабочей голонки в край 108260920 них положениях, гайковерт снабженотключающим...

Номер патента: 1062636

Опубликовано: 23.12.1983

Авторы: Введенский, Левина, Столов

МПК: G02B 5/28

Метки: зеркало, многослойное, широкополосное

...числе слоев и отношении И. /пн.Укаэайная цель достигается тем, что в широкополосном многослойном зеркале, содержащем подложку с рас. положенным на ней многослойным. покрытием из чередующихся слоев с высоким Ъ и низким Ин показателями преломления, состоящим из элементарных зеркал, оптические толщины первого, среднего и последнего слоев в каждом элементарном зеркале связаны соотношением 1,0 :1,0 -1,15) : 1,15 - 1,25), а среднее значение оптической толщины слоя каждого элементарного зеркала возрастает по мере увеличения его номера и составляет для первого элементарного зеркала 0,20 - 0,30) Э и для последнего 0,20 - 0,30)при этом количество элементарныхзеркал К выбрано равнымфг)5 К " +4 Я10 гсзщ)"Ь"нНа фиг. 1 приведена...

Номер патента: 1012758

Опубликовано: 23.12.1983

Авторы: Корнаков, Ларионов, Спевакова, Столов

МПК: H03K 3/53

Метки: импульсный, источник, питания

...равно 11 И дляИ =4 "мас=1,50 кН:б О-а Ц,М = 8 11 ъ макс= 25 1 кЦелью изобретения является снижение напряжений относительно земли,секций нагрузки, накопителя и размыкателя.Поставленная цель достигается тем,что в импульсном источнике питания,содержащем индуктивный накопитель с 5 10 15 20 25 30 35 40 45 50 им раэмыкателем и выход устройстваиндикации срабатывания третьегоразмыкателя - с входом устройстнауправления седьмьм размыкателем. секциями, которые включены по последовательно-поочередной цепи с резисторами, зашунтированными размыкателями, начало первой секции индуктивногонакопителя соединено с общей шиной,генератор пускового импульса, устройства управления раэмыкателями и устройство индикации срабатывания размыкателей, при этом к...

Номер патента: 1056121

Опубликовано: 23.11.1983

Авторы: Введенский, Кириллов, Левина, Сакин, Столов

МПК: G02B 11/26

Метки: объектив

...Это обьясняегся тем, что З 5повышение разрешающей способности достигается путем уменьшения внутреннегодиаметра диафрагмы.Целью изобретения является повышение качества изображения объектива. 40Указанная пель достигается тем, чтодиафрагма выполнена в виде многослойного интерференционного фильтра, расположенного на первой поверхности.второго линзового компонента, причем отновенке фокусных расстояний первого и второго линзовых компонентов составляет 1,82,2, а расстояние между ними составляет (0,15-0,22) Е, где Г, - фокусноерассгояние объектива, при этом внутренний диаметр фипьгра определяется из соозмношенияд-сггд,Я -л55 где С - хроматический параметр. объектива;р: - диаметр кружка рассеяния ",дпя фй;л спектрального диапазона,ъл -...

Номер патента: 1041469

Опубликовано: 15.09.1983

Авторы: Бабенко, Лунева, Макиенко, Столов, Толстова

МПК: B65G 59/00

Метки: выдачи, поштучной, цилиндрических

...подпружиненными отсекателями, один иэ которых установленна подающем склизе и выполнен с выступом для взаимодействия с подъемно-опускным столом, а другой - наподъемно-опускном столе и соединен срамой посредством гибкой связи.На фиг.1 изображено устройство,общий вид; на фиг.2 - то же, привыдаче изделий,Устройство содержит раму со смонтированными на ней подающим 1 и приемным 2 склизами и расположенным между ними подъемно-опускным столом 3.На подающем склиэе установлен подпружиненный отсекатель 4 с выступом 5,на подъемно-онускном.столе - подпружиненный отсекатель б, связанный срамой посредством гибкой связи 7. По 1 верхности отсекателей покрыты упругимматериалом. Работа устройства осуществляется следующим образомВ исходном положении...

Номер патента: 1037419

Опубликовано: 23.08.1983

Авторы: Спевакова, Столов

МПК: H03K 3/53

Метки: генератор, импульсов

...импульсов тока содержит реверсивный источник 1 постоянного тока, секции 2 первичной обмотки :двухобмоточного индуктивного накопителя,первый коммутатор 3, шунтированный резистором 4, второй коммутатор 5, шунтированный резистором 6, ,вторичную обмотку 7 накопителя, дат.чик 8 тока, первый и второй блоки 9 и 10 управления, дополнительные коммутаторы 11,активно-индуктивную нагрузку 12. Изобретение относится к источиикам,питания обмоток электромагнитныхсистем:1 лаэменных установок,Для питания обмоток электромагнитных систем установок типа фтокамак"требуются источники, генерирующиев активно-индуктивной нагрузке импульсы тока трапецеидальной формы.Известна схема формирования мощных импульсов тока, использующаяиндуктивный накопитель с...
