Стембер

Номер патента: 1141694

Опубликовано: 10.06.1999

Авторы: Быстрова, Зеликман, Леонова, Назаров, Плотников, Стембер

МПК: C01G 33/00, C01G 35/00

Метки: ниобия, оксидов, тантала

Способ получения оксидов ниобия и тантала взаимодействием пентахлоридов этих элементов с диоксидом азота при нагревании, отличающийся тем, что, с целью обеспечения возможности получения рентгеноаморфных оксидов в активной форме, нагревание твердых хлоридов ведут сначала до 50 - 110oC, выдерживают при этой температуре 45 - 60 мин, затем в течение 15 - 20 мин поднимают температуру до 160 - 200oC и проводят выдержку в течение 30 - 60 мин.

Номер патента: 1294790

Опубликовано: 07.03.1987

Авторы: Бондаренко, Дергунова, Иванова, Клевцов, Мирошниченко, Панич, Разумовская, Резниченко, Стембер, Фесенко, Чкалова

МПК: C04B 35/495

Метки: керамический, материал, пьезоэлектрический

...механической добротности и температуры спекания при сохранении высокой скорости звука.Синтез осуществляют двукратным обжигом при 800 и 850 С в течении 5 ч каждый, спекание - методом горячего прессования при 1000-1030 С (в зависимости от состава), давлении ,19,6 МПа, выдержке 40 мин. Поляризацию осуществляют при 140 С в течение 40 мин,в поле напряженностью 60 кВ/см. Значения электрофизических параметров системы Иа 0 - 10-ИЪ О -СаО приф 2ЯБведены в таблице. Высокие величины 8(чувствительность к напряжению) материала позволяют эффективно использовать его для30 генерации высокого напряжения при сильном деполяризующем механическом воздействии, т,е. в системах зажигания одноразового действия, Сочетания высоких значений К с...

Номер патента: 1188146

Опубликовано: 30.10.1985

Авторы: Клейне, Кутузова, Стембер, Степанова, Фрейденфельд

МПК: C04B 35/472

Метки: керамический, материал, пьезоэлектрический

...200 1150 870 125 750 297 0,022 570 470 0,021 653 560 0,020 220 103 1190 800 143 1170 780 120 1150 ВНЮПВ Заказ 6673/21 Тираж 604 Подписное Филиал ППП ффПатаатфг. Ужгород, ул,Проектная,4 1 1188Изобретение относится к электронной технике и может быть использовано для изготовления вибропреобраэователей, СВЧ-резонаторов, имеющих высокую температурную стабильность резонансной частоты, в качестве электромеханических фильтров и т.д.Целью изобретения является увеличение механической прочности при сохранении электрофизических свойств. 10Для изготовления керамического материала используют оксиды марки ч.д,а., смешивание и помол проводят в яшмовом барабане в среде изопропилового спирта в течение 12 ч. После высушивания шликера при 150-200 Соо...

Номер патента: 1145004

Опубликовано: 15.03.1985

Авторы: Клейне, Кутузова, Михейчик, Стембер, Фрейденфельд

МПК: C04B 35/46

Метки: керамический, материал, пьезоэлектрический

...изготовления льезокерамики исполь зуют оксиды марки ч,д.а. Синтез титаната свинца-лантана осуществляют в течение 3 ч при 850 С. Брикеты после синтеза измельчают в яшмовом барабане в среде изопролилового спирта в течение 24 ч, куда и добавляют 50 предварительно саиезироваиный и измельченный германат свинца РЬ абеэО, . Синтез германата свинца осуществляют при 650 фС течение 4 ч, После совместного помола и гомогенизации смесь РЬ а 1.а , ТО 55 и РЬ бе 0высушивают и прессуют в диски диаметром 10 мм. В качестве связки используют 5%.ный раствор поливинилового 3спирта. Спекают образцы при 1100 - 1130 С втечение 1 ч,После шлифовки па образцы вакуумнымнапылением наносят алюминиевые электроды,Поляризацию осуществляют в полисилоксановом масле при...

Номер патента: 922100

Опубликовано: 23.04.1982

Авторы: Бондаренко, Гольцов, Мальцев, Панич, Стембер

МПК: C04B 35/01, C04B 35/495

Метки: керамического, пьезоэлектрического, шихта

...до рохожде.ния через сито 10000 отв/см , есЛи совмещают операции смешивания и помо ла. (Мао,еь -1 о,аэ )М ЬОз получают обжигом смеси МааСОз 1.1 СО и МЬОк при 900 С в течение 5 ч. Стекло .полу. чают сплавлением Е 1 СО, Ма СОз, ВОз СеО, АОз и МЬОд в платиновомтигле при 1150"1200 С в течение 1 ч с последующей закалкой на воздухе,Из полученной шихты формуют заготовки диаметром 12 мм и толщиной 4 мм при 800 кг/см , Обжиг проводят при 1140 С на воздухе, скорость подъемаотемпературы 150-200 С/ч, охлаждения 100-150 С/ч.Обожженные образцы шлифуют до толщины 1 мм и на плоские грани вжигают ;серебряные," 1 электроды. Поляризацию проводят при 140 С и 45 кВ/см в течение 0,5 ч.Значения температуры обжига плотностидиэлектрической проницаемости 6...

Номер патента: 814971

Опубликовано: 23.03.1981

Авторы: Бондаренко, Клевцов, Панич, Разумовская, Резниченко, Стембер, Фесенко

МПК: C04B 41/91

Метки: выявления, микроструктурыкерамики

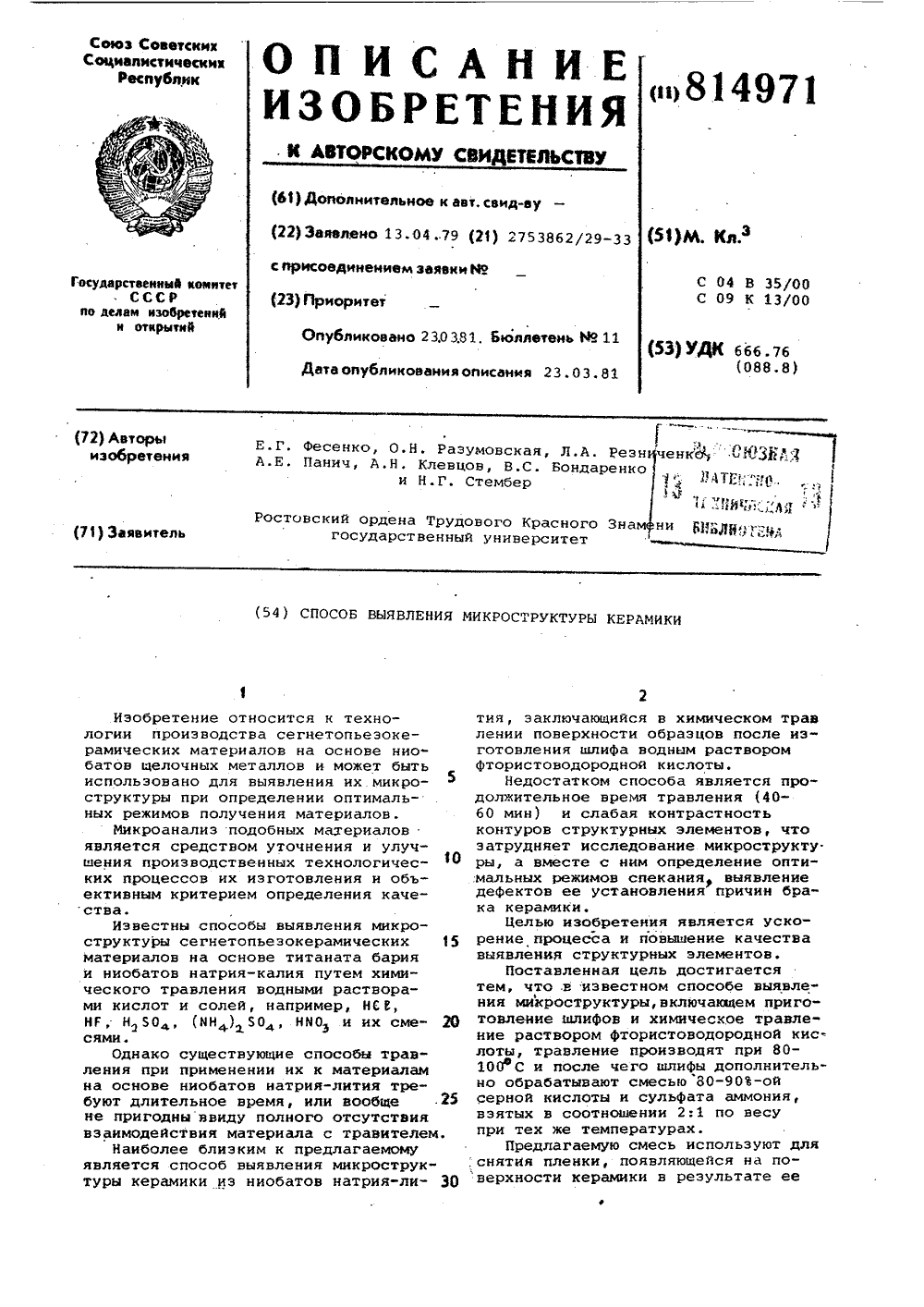

...и маскируюшей вытравливамые структурные элементы. Посколькупленка образуется переменного состава, подбор как самого раствора дляее снятия, так и весовых долей сос.авляющих ее ингредиентов не является очевидными.Опробована серия растворов серной кислоты концентрацией 50-80 сдобавлением различных количествсульфата аммония. Оптимальный эффектдостигнут для смеси 80-90 серной,кислоты с добавлением сульфатааммония, взятых в соотношении 2:1 повесу.Выявляют микроструктуры образцовсостава Ма о Яву 10,02 МЬОЗ синтези15рованного иэ карбонатов (Ма СО,С ОЗ ) и окислов (М 6 05 ) квалификации "сег" по обычной керамической технологии двукратным обжигом прис=сд =850 С, ь- ь - 5 ч и спеченного 20методом горячего прессования приссай= 1050 С, Р = 100 кг/см...

Номер патента: 814969

Опубликовано: 23.03.1981

Авторы: Клейне, Кутузова, Стембер, Фрейденфельд, Шитца

МПК: C04B 35/01, C04B 35/472

Метки: керамический, ма-териал, пьезоэлектрический

...оксид изгруппы Сао5 го, Вао 0,15-5РЬО Остальное, 20 причем керамический материал содержит часть компонентов в количестве1-5 масс.Ъ в виде предварительносплавленного стекла следующегосостава, масс.%;РЬО 73,68ТО 5,87СОО 2,8217,63Стекло в шихту вводят в синтеЗ 0 зированном виде. Добавка стекла814969 Таблица 1 65,69 23,52 2,29 4,89 3:61 1,32 65,36 23,40 5,14 1,24 4,86 1,80 2,22 2,31 66,19 23,70 64,96 23,26 69,33,23,08 4,93 2,87 2,79 3,30 4,84 3,57 3,37 3,79 4,80 2,79 67,25 24,72 7,39 1,39 0;64 Таблица 2 1180 55 0,03 17,5 52 0,023 16,5 7,36 0 320 410 115 0,027 15, 0,026 15) 5,140 0 15,2 49 0,024 15,0 48 0,024 14,9 32 0,027 16,0 15,0 14,0 00 0,2-0 11 хдин оксид изруппы Са 0,5 гОаОЬО 0,15-5 Остальн 55 т л и"о он сов количеала в вид...

Номер патента: 694478

Опубликовано: 30.10.1979

Авторы: Бондаренко, Клевцов, Панич, Разумовская, Резниченко, Стембер, Фесенко

МПК: C04B 35/495

Метки: керамический, материал, пьезоэлектрический

...диэлектрической проппцаез 10 сти и )1 едостаточ 10 Высокими коэффициентами электромеханической связи, что снижает эффективность использовашгя этих материалов в УЛЗ.Из известных ссгнето-пьезокерамических материалов по составу наиболсс близка к предлагаемому система (Ма - х 2 х) М)Оз с добавками 10 з. нию потерь на внутреннее трсннс и усилению затухания колебаний.Цель изобрстения - повышение механической добротности.Г 1 оставлеш(ая цель достигается тем, чтопредлагаемый и сзс)СрахИсс)н материал, с);1 срич(и;н 1:,шйОз, и 1.1)О) дон)лнитсльно содержит БгО нрн следующем соО 1 ИонСини КОМИОНС 1 ТОВ, .1105. о. :О Синтез составов осуществляют но обыч ой керамической технологии двукратным обжигом. 1 смнсратуры синтеза:. Т, 900 С; Т. 950 С,...

Номер патента: 559372

Опубликовано: 25.05.1977

Авторы: Бондаренко, Голованов, Основина, Раудсон, Стембер, Ханович, Чкалова

МПК: H03H 9/30

Метки: задержки, линия, электромеханическая

...мп акт звллического эвукопоовод задержки из метс пьезопреобраэца, покрытая коналичием значите опровода. отраженных тен ормула изо ровода. Электромеханическая линия задержки,выполненная в виде стального звукопрово да с поглошающим покрытием и пьезокерамическими преобразователями, размещенными по концам звукопровода, о т л и ч аю ш а я с я тем, что, с целью устранения ложных сигналов, отраженных от бо- О ковой поверхности звукопровода, упомянутое покрытие содержит 100 вес. ч. эпоксидной смолы, 20-40 вес,ч, пластификатора, 30-40 вес.ч. полиэтилена-полиаминаи 75-125 вес.ч. нитрида бора.5 етико-экссла различныхсогласоний с ана см 1Изобретение относится к области те визионной техники и предназначено для использования в приемниках цветного т...

Номер патента: 559371

Опубликовано: 25.05.1977

Авторы: Бондаренко, Голованов, Основина, Раудсон, Стембер, Ханович, Чкалова

МПК: H03H 9/30

Метки: задержки, линия, электромеханическая

...6-6,5 н сек/градус, либо иэ элинварных сплавов - никеля, железа, хрома, титана, кобальта и молибдена - с низким температурным коэффициентом частоты при более высоких требованиях (до 0,5 нсек/градус). Работает предлагаемая линия задержкикак четырехполюсник, на вхоп которого подается модулируюший сигнал, а на выходепринимается задержанный,5 Необхопимая температурная стабильностьзадержки обеспечивается выбранным материалом звукопровопа. Результаты проведенных исследований свипетельствуют о том,что содержание углерода в стали сущест)О венно влияет на теь 1 пературную стабильностьдлительности задержки. В частности, применение стали У 8 или УВА в качестве материала эвукопровода позволяет снизить изменение длительности задержки сигнала...
