Номер патента: 147949

Опубликовано: 01.01.1962

Авторы: Срибнер, Шраго

МПК: G05B 19/02

Метки: деления, шага, электрического

...дифференциальные трансформаторные датчики с винтовым якорем, но могут быть применены и датчики других типов), два поляризованных реле 1 РП, и 2 РП, и потенциометры 1 П и 2 П, к которым размагничивающие обмотки 1 РП, и 2 РП, поляризованных реле подключаются посредством управляющих контактов 1 К+12 К. Датчики 1 Д и 2 Д установлены со сдвигом на 1/4 шага. При этом представляется возможным использовать любую точку, лежащую на линейном участке характеристики (фиг. 2) датчика. Точка срабатывания реле сдвигается посредством изменения величины напряжения, поступающего в размагничивающую обмотку реле с потенциометра.Эта величина задается управляющими контактами 1 К+12 К, перемыкающими участки потенциометров.147949На характеристиках фиг, 2 -...

Номер патента: 147887

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 1/66

Метки: измерительной, индуктивной, поворотный, системой, стол

...диск 1 стола вращается в направляющих основания 2 при помощи червячной передачи; червяка 3 и червячного колеса 4, жестко связанного с диском 1. С поворотным диском 1 также жестко связано второе червячное колесо 5, являющееся измерительным и изготовленное из мягкой стали. С червячным колесом 5 имитирует зацепление индуктивный датчик, магнитопровод которого выполнен в виде глобоидального червяка б, Зазор между червячным колесом 5 и глобоидальным червяком б выбирается порядка 0,05 - 0,1 мм.Индуктивный датчик состоит из двух раздельных немагнитным вкладышем 7 полудатчиков, каждый из которых содержит по катушке 8, включенной в дифференциальную измерительную схему.Для коррекциипогрешностей измерительной системы к измерительному...

Номер патента: 147425

Опубликовано: 01.01.1962

Авторы: Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 16/02

Метки: делительное

...С противоположной стороны диска 2 установлены выдвижные упо 2- 1 ры 7, расположенные по окружности с шагом -(1 + ) радиан,гг, 1, гг где и - количество выдвижных упоров 6.На диске 2 имеются выступы 8, равномерно расположенные по окружности. Количество выступов 8 равно количеству упоров 7.При пользовании устройством выдвигают один из упоров 6 и один нз упоров 7 в соответствии с заданным углом поворота стола 1 и сообщают последнему вращательное движение, Диск 2, вращаясь вместе со столом 1, набегает своим выступом 5 на выдвинутый упор 6 и по его скосу передвигается вверх вдоль вала против действия пружины 9, Дальнейшее вращение стола 1 происходит с приподнятым диском 2 до тех пор, пока его выступ 8, соответствующий выдвинутому упору...

Номер патента: 147419

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Срибнер, Шраго

МПК: B23Q 15/00, G05B 19/14, G05G 21/00 ...

Метки: кинематического, металлорежущими, программного, станками

...органа машины имеется узел 9 реверса. При перемещении рабочего органа машины в точку, соответствующую программируемому положению машины, смещается нулевая отметка характеристики датчика Величина смещения нулевой точки датчика и величина грубого перемещения рабочего органа в различных масштабах задается на двух дорожках перфоленты,При пуске двигателя начинает перемещаться рабочий орган машины и проворачиваться якорь датчика со скоростью в 50 - 200 раз мень шей, чем скорость рабочего органа, Одновременно происходит перемещение ленты. Когда пробитые отверстия, соответствующие грубому перемещению рабочего органа и провороту якоря датчика, дойдут до счи147419 тывающего устройства 10, выключатся муфты 1 и 12. После отключения обеих муфт...

Номер патента: 146630

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 15/00, G05G 21/00

Метки: металлорежущими, программного, станками

...корпусе 1 перемещаются притертый поршень 2 и задающие плунжеры 3, 4, 5 и 6. Плунжеры перемещаются в корпусе по жестким упорам, вытесняя гидропласт 7 в объемах, соответствующих разрядам двоичной или другой системы счисления.Наибольшее перемещение поршня 2 равно сумме ооъемов вытесняемых плунжеров, деленной на площадь поршня.Заполняющий поршневую полость корпуса гидропласт 7 предварительно сжат постоянным усилием, причем это усилие меньше усилия, развиваемого любым из плунжеров 3, 4, 5 н б, Таким образом, любая величина перемещения поршня однозначно определяется суммой объемов, вытесняемых соответствующими плунжерами. причем величина перемещения поршня должна быть задана в двоичной системе счислеЛЪ 14 б 630- 2 Предлагаемый...

Номер патента: 144365

Опубликовано: 01.01.1962

Авторы: Поляков, Сойфер, Срибнер, Тростановский, Шраго

МПК: G05B 19/02

Метки: исполнительного, линейными, органа, перемещениями, программного, угловыми

...производят программное отключение катушек 1, что приводит в конечном счете к желаемому перемещению исполнительного органа 7.Описываемый способ позволяет обеспечить высокую точность перемещения исполнительного органа, например стола сверлильного станка, за счет применения жестких упоров, а также повысить производительность управляемых станков. Предмет изобоетения 10 Я-Я6 Д Фиг, Вид йЭ 16 5 1 б ставитель В. А. Бродский ред А, А, Камышникова Корректор И, А. Шпыи актор Т. Загребедьна ормат бум. 70 Х 108/а Объем 0,18 изд. л Тираж 1150 Цена 4 коп пдп, к печ. 20.17ак. 4580 пографин ЦБТИ, Москва, Петровка Способ программного управления угловыми или линейными перемещениями исполнительного органа металлорежущих станков, основанный на...

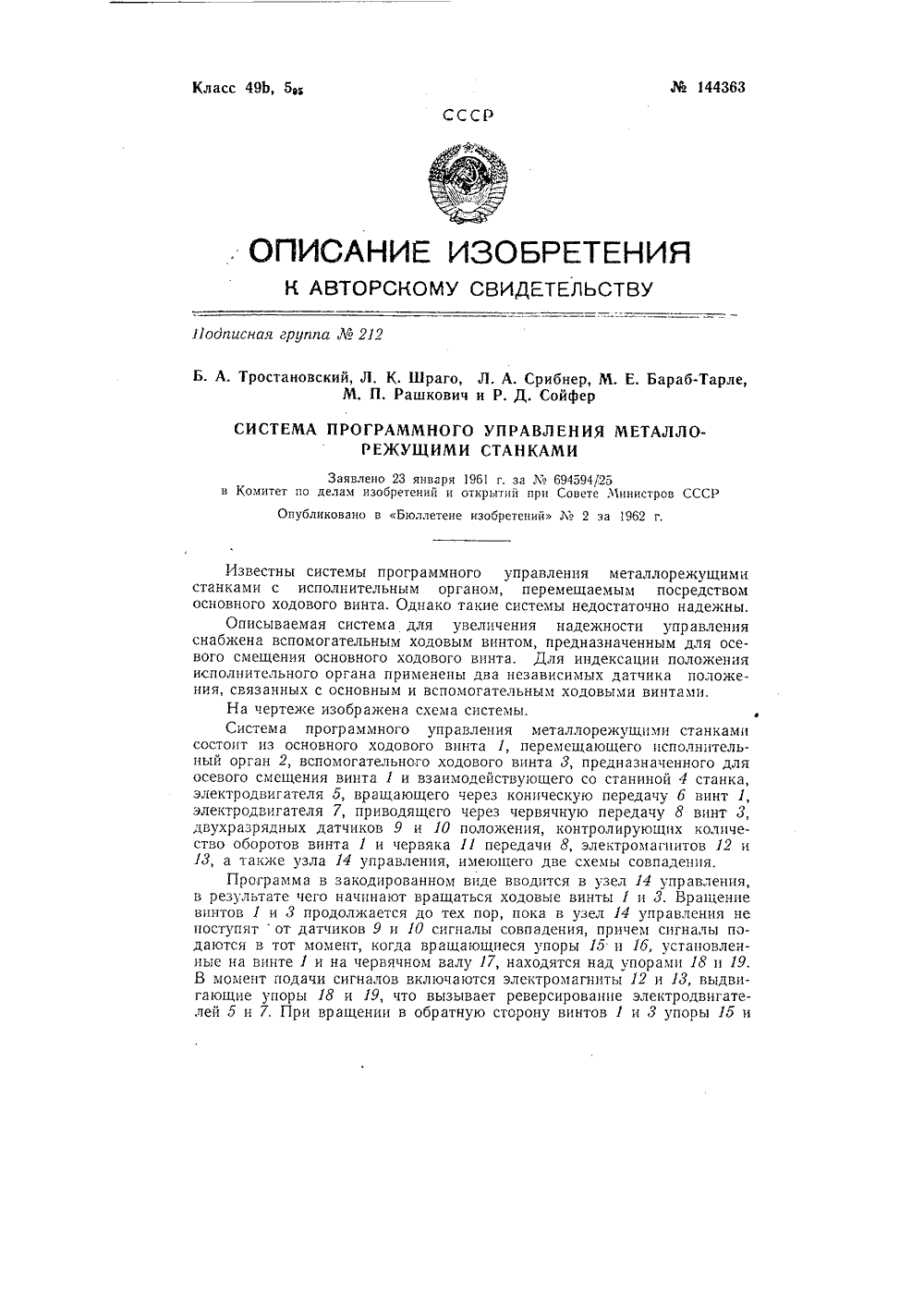

Номер патента: 144363

Опубликовано: 01.01.1962

Авторы: Бараб-Тарле, Рашкович, Сойфер, Срибнер, Тростановский, Шраго

МПК: B23Q 15/00

Метки: металлорежущими, программного, станками

...передачу 8 винт 3, двухразрядных датчиков 9 и 10 положения, контролирующих количество оборотов винта 1 и червяка 11 передачи 8, электромагнитов 12 и 13, а также узла 14 управления, имеющего две схемы совпадения.Программа в закодированном виде вводится в узел 14 управления, в результате чего начинают вращаться ходовые винты 1 и 3. Вращение винтов 1 и 3 продолжается до тех пор, пока в узел 14 управления не поступятот датчиков 9 и 10 сигналы совпадения, причем сигналы подаются в тот момент, когда вращающиеся упоры 15 и 16, установленные на винте 1 и на червячном валу 17, находятся над упорами 18 и 19, В момент подачи сигналов включаются электромагниты 12 и 3, выдвигающие упоры 18 и 19, что вызывает реверсированпе электродвигателей 6 и 7,...

Номер патента: 139899

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Бурштейн, Люцин, Сойфер, Срибнер, Тарасюк, Тростановский, Шраго

МПК: G05B 19/43

Метки: металлорежущими, программного, силового, станками

...секторов, поворачивакицихся вокруг общей оси 1. Каждый сектор 2, кроме первого сектора, и последнего 7, содержит цилиндр 5 и шток б, причем шток цилиндра предыдущего сектора жестко связан или выполнен за одно целое с цилиндром последующего сектора,Первый сектор 3 неподвижный, относительно ксггорого осуществляется разворот всех остальных секторов при подаче в полости цилиндров воздуха или жидкости под давлением.Последний сектор 4 связан с исполнительным органом, например, поворотным столом или другим механизмом. Поворот каждого сектора ограничен жесткими регулируемыми упорами, размегценными иа прс дыдущем секторе.Подводя давление в одну или другую иолссть цилиндров, можно вызвать свертывание или развертывание веера...

Номер патента: 135703

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Блох, Карлевич, Мижевский, Рашкович, Срибнер, Тростановский, Хандрос, Шраго

МПК: G01P 3/26, G01P 3/42

Метки: гидравлических, измеритель, механизмов, органов, перемещения, рабочих, скорости

...прибораВ магистраль 1, питающую цилиндр 2 исполнительного органа, включено сопротивление 3, создающее перепад давлений, К точкам магистрали перед сопротивлением и после сопротивления подключены полости электроиндуктивного расходомера. Последний выполнен в виде двух чащек-корпусов 4, 5, между которыми находится стальная мембрана б Внутри каждой чашки расположены катушки 7.Каждая из чашек является одним пз магнитопроводов диффереч. циального электроиндуктивного датчика. Мембрана является их общим якорем. Датчик включен в одну пз известных мостовых измерительных схем. опредена сояет дени ско- казания корость однозначно Этот расход создает ний, который опреде1 стемы, При изменени, соответственно по ршня цилиндра его ости в магистрали 1...

Номер патента: 134956

Опубликовано: 01.01.1961

Авторы: Бараб-Тарле, Макаров, Мижевский, Простановский, Рашкович, Свириденко, Срибнер, Шраго

МПК: B23B 39/24

Метки: деталях, линейного, отверстий, полуавтоматический, постоянным, программным, сверления, сверлильный, станок, стрингеров, судовых, типа, управлением, шагом

...которой производится настройкой гитары,Программирование количества отверстий в группах происходит следующим образом.При каждом обороте однооборотной муфты 4 кривошип 18 с помощью храпового механизма поворачивает звездочку 19 на один шаг н тем самым перемещает.перфоленту 20 также на один шаг.Таким образом, если на соответствующей дорожке перфоленты 20 имеются два отверстия, из которых первое соответствует первому сверлению, а второе - последнему сверлению (в группе), то программируется число отверстий в группе, равное числу шагов перфорации ленты между указанными выше двумя отверстиями. Для этого перфолента направляется в читающее устройство 21 так, чтобы первое отверстие на той дорожке, где записано количество отверстий в...

Номер патента: 131147

Опубликовано: 01.01.1960

Авторы: Срибнер, Шраго

МПК: G06M 3/02

Метки: включения, достижении, определенного, сигнала, счетчиком, числа

...номер которой равен количеству единиц данного разряда, На среднем стержне-втулке 3 насажена вторичная обмотка 4, к которой подключено командное реле.131147Когда якорь Б замкнет стержень со включенной первичной обмоткой - во вторичной обмотке трансформируется напряжение и командное реле срабатывает. При срабатывании командного реле низшего разряда (после срабатывания рсле высших разрядов) происходит совпадение и на приводной двигатель подается команда на остановку и торможение.Для большей компактности устройства валы б датчиков разрядов проходят внутри стержней-втулок 3, а механические передачи 7 располо. жены между датчиками разрядов.Устройство с фотоэлектрическим преобразователем также состоит из датчиков положения разрядов, связанных...

Номер патента: 128924

Опубликовано: 01.01.1960

Автор: Срибнер

МПК: G05B 19/04

Метки: координат, набором, программного

...между задатчиком и датчиками. Задатчик ЦЗД выполнен в виде ряда сопротивлений или регулируемых цепей, число которых равно числу разрядов датчиков положения,Предлагаемое устройство действует следующим образом. На датчик 1 Д поступает напряжение, пропорциональное числу сотен в набираемой координате. Привод отрабатывает координату до тех пор, пока напряжение рассогласования не станет равным нулю. Ошибка отработки учитывастс 5 на Осповап 1 и некоторОГО сдБИГа ),1 я дат 1 ика рд лес 51 ткОВ (. НулсВого гОгбжен 15. Затем а латчик 2 Д подаетс 5 наприкение, пропореЦПОПВЛЬНОЕ 1(ЛУ ДееятсКОВ. ПРИВОД ОТ 1 заоаТЫВВЕТ ЗВДВННОЕ 1 ИС,О ДССЯТ- ков и погрешность отработки отсн. Погрешность отработки десятков Учптывастс 5 Лст 11(Ом с)Д...

Номер патента: 128922

Опубликовано: 01.01.1960

Авторы: Рашкович, Срибнер

МПК: G01D 5/20, H01H 36/00

Метки: выключатель, двухпозиционный, магнитный, трансформаторный

...выпрямители 6 питаются и;полнптельные реле 7 и 8. На свободном конце стержня 1 имеется вилка с роликами 9, взаимодействующая своими ветвями с перемещающимся возвратно-поступательно кулачком 10. При движении кулачка 10 в направлении, указанном стрелкой, он давит на ролик 9 и перебрасывает поворот - ный стержень 1 из положения, показанного сплошной линией, в положение, показанное пунктиром. При этом магнитный поток, создаваемый первичной обмоткой 2, переходит с правого крайнего стержня 3 на левый и э.д.с. будет трансформироваться уже не в оомотке 4, и в оомотке 5. В результате реле 7 откл 1 очается и включается реле 8.. М,1.292Р Для значите,аьного уменьшения габаритов выключателя применены реле постояйного тока (например РКС или МКУ),...

Номер патента: 127306

Опубликовано: 01.01.1960

Авторы: Срибнер, Шраго

МПК: B23Q 35/00, G01B 7/30, G05B 19/12 ...

Метки: вала, поворота, угла

...ходовым винтом, установлена так, чтобы винт оказался по одну сторону муфты, а электродвигатель и магнитные выключатели по другую сторону. Якори магнитных выключателей удлинены настолько, что при вращении электродвигателя как по часовой, так и против часовой стрелки вначале срабатывали магнитные выключатели высших, затем низших разрядов.Вначале управляемая муфта отключена и набор координаты происходит от импуль"ов, записанных на ленте. Затем происходит отработка координаты. При этом муфта включается и винт получает вращение от электродвигателя, который вращается в сторону, противоположную работе при наборе координаты. Когда электродвигатель сделает почти столько оборотов как при наборе координаты - сработает магнитный выключатель высшего...

Номер патента: 126930

Опубликовано: 01.01.1960

Авторы: Макаров, Рашкович, Свириденко, Срибнер, Шраго

МПК: B23Q 35/00, G01B 7/30, G05B 19/12 ...

Метки: вала, поворота, угла

...к переключению электродвигателя путем торможения на малую (ползучую) скорость. Остановка отсчета производится последним магнитным выключателем 5, Затем подается импульс второго разряда (перемещение контролируется магнитным выключателем б), который отрабатывается аналогично. Магнитные выключатели 7 и 5 контролируют, соответственно, перемещение на126930 П р едм ет из о бр етенияУстройство для измерения угла поворота вала, предназначенное для автоматизации управления вращающего вал привода, от л и ч а ющ е е с я тем, что, с целью обеспечения возможности непрерывной отработки координат, устройство содержит измерительный многоступен. чатый редуктор, у которого на валу каждой ступени установлен выключатель для посылки импульса при каждом...

Номер патента: 126928

Опубликовано: 01.01.1960

Авторы: Макаров, Срибнер

МПК: H01H 36/00

Метки: объектов, подвижных, положения

...электромагнитных реле 5 и б. У каждого из этих реле обе обмотки присоединены к вторичным обмоткам 3, расположенным на боковых стержнях сердечника 1, При этом обмотки реле 5 включены между собой встречно, а обмотки реле б соединены согласно.Первичная обмотка 2 подключена к сети переменного тока. Прп разомкнутом сердечнике 1 датчика э,д,с. на вторичных обмотках 3 ма126928 2Ф Фф лы и реле 5 и бернд срабатывают. Когда подвижной якоре 7 замыкает одну из половин сердечника 1, срабатывает реле 5,а.затем и реле 6 (реле 6 должно иметь 1 несколько меньшую чувствительность, чем реле 5), Г 1 ри этом юнтакты реле производят соответствуюшие переключения в схеме управления подвижным объектом. При полностью замкнумагитоггроводе (когда ягорь 7...

Номер патента: 124340

Опубликовано: 01.01.1959

Авторы: Срибнер, Шраго

МПК: G01B 7/02, H03M 1/48

Метки: датчик, дифференциальный, индуктивный, линейных, перемещений

...Питание датчика осуществляется от сети переменного тока через трансформатор б с двумя одинаковыми вторичными обмоткамии,Ток протекает через измерительные обмотки 4, а затем, выпрямляясь в выпрямителях 7, проходит через измерительный прибор 8 (через него протекает разность токов измерительных обмоток двух магнитопроводов) обмотки 5 обратной связи и замыкается через вторичные обмотки трансформатора б. Когда якорь 3 перемещается относительно обоих магнитопроводов 1, то индуктивное сопротивление измерительных обмоток одного из них уменьшается, а второго - увеличивается, т. к. величина воздушного зазора в одном из магнитопроводов увеличивается, а в другом - уменьшается. Это приводит к увеличению тока, протекаю124340 щего через...

Номер патента: 122797

Опубликовано: 01.01.1959

Авторы: Макаров, Срибнер, Шраго

МПК: G05B 19/14, G05G 21/00

Метки: программное

...десятков и диск б датчика единиц имеют по однойпрорези; диск 7 датчика десятых долей имеет десять и диск 8 датчикасотых - сто прорезей.Когда винт 2 сделает 100 оборотов, диск датчика сотен сделает одиноборот и подаст команду лентопротяжному механизму, который продвинет ленту на один шаг. После следующих 100 оборотов винта 2 будетподан еще один импульс, и лентопротяжный механизм передвинет лентуеще на один шаг,Значение задаваемого угла фиксируется на перфоленте десятичнымкодом, при котором начало отсчета низшего разряда совпадает с пробивкой высшего соседнего разряда.Измерительное устройство фиксирует размер по мере егния поразрядно (сотни, десятки, единицы и т. д.), причем по й еремещения п мерительного у нты, позволяет пе ск о...
