Софрышев

Номер патента: 1508825

Опубликовано: 30.04.1993

Авторы: Доморацкий, Пахунков, Софрышев

МПК: G06F 13/00

Метки: ввода, информации

...Как только и счетчике 2 сформируется число, отличное от нуля, на инверсном выходе дешифратора 4 устанавливается нулевой уро-, 15 вень, а на его прямом выходе - един ич ныйоПосле ввода последнего слова массива формируется задний Фронт импульса сопровождения массива, а в счетчике 2 оказывается записанным число, равное количеству заполненных ячеек блока памяти 3. По заднему Фронту импульса сопровождения массива устанавливаются в "1" триггер 7 и триггер 25 8, Формируется единичный сигнал на управляющем входе коммутатора 6 и сигнал готовности на выхоце 14, .При этом коммутатор 6 пропускает на выход 13 число, сформированное в счет чике 2 и равное объему накопленного массива.ЭВМ, обнаружив сигнал готовности, считывает служебное слово и...

Номер патента: 1019377

Опубликовано: 23.05.1983

Авторы: Верчинова, Софрышев

МПК: G01R 31/3177

Метки: индикацией, логический, пробник, световой

...тем, что в логический пробник со световой индикацией, содержащий два резистора, первый вывод первого резистора соединен с шиной питания, первый вывод второго резистора соединен с общей шиной, вторые выводы резисторов соединены с входной клеммой логического пробника, инвертирующим входом первого компаратора и неинвертирующим входом второго компаратора, два элемента индикации, первые выводы которых соединены с шиной питания, делитель напряжения, содержащий три последовательно соединенных резистора, первый вход которого соединен с общей шиной, а первый выход соединен с неинвертирующим входом первого компаратора, введены два полевых транзистора, причем исток и затвор соответствующего полевого транзистора соединены с выходом соответствующего...

Номер патента: 1004974

Опубликовано: 15.03.1983

Авторы: Беляков, Мауцин, Попов, Софрышев, Стрельцов

МПК: G05B 19/02

Метки: дробления, кинематического, программным, станках, стружки, токарных, управлением, числовым

...импульса, Каждый из коммутаторов 3, 42, 46 и 49пропускает на свой выход сигнал со своего первого входа, если на егоуправляющем входе "0" или же сигнал со своего второго входа, если на его управляющем входе "1".Каждый из блоков 5, 8, 1 О, 16, 31 и 45 сравнения формирует на своем выходе "0", если число на втором ее входе меньше числа на первом входе, и если число на втором ее входе равно или больше числа на первом входе.Формирователь 14 предназначен для формирования на своих выходах сигналов по следующему закону: если наего втором входе "1", то на втором выходе будет "0", а на первом выходе финверсия сигнала, который присутствует на первом его входе, если навторой вход подать "0" при наличии"0" на первом входе, то на второмвыходе...

Номер патента: 995030

Опубликовано: 07.02.1983

Авторы: Верчинова, Софрышев

МПК: G01R 31/3177

Метки: логический, пробник

...время действия. перепада "О/1" на входе пробника конденсатор 16 поч" ти мгновенно разряжается до напряже- а Если на вход пробника поступает35 "1", на входе инверторов 2 и 6 устанавливается напряжение, большее О, а на выходах - напряжение, близкое к нулю. При этом элемент 7 индикации не светится, а через элемент 3 индикации10 течет ток, определяемый величиной резистора 5, и он светится. Пара элемент 3 индикации - резистор 5 подобра-. на так, что напряжение в точке их соединения О больше 0,1 при протекании45 тока через резистор 5 при действии на входе пробника сигнала "1", При этом напряжение на входе инвертора 9 равно О, так как его входной конденсатор 16 заряжен до этого напряжения50 через обратное сопротивление диода 12. При этом на...

Номер патента: 959036

Опубликовано: 15.09.1982

Авторы: Беляков, Попов, Софрышев, Стрельцов

МПК: G05B 19/02

Метки: дробления, кинематического, программным, станках, стружки, токарных, управлением, числовым

...в исходное положение. Это число определяется один раз при работах по пускустанка с ЧПУ. после чего оно вводится в память блока 10. Оператор заправляет перфоленту в считыватель 17н нажимает кнопку "Пуск" на панели25. При этом на выходе 30 формируетсяимпульс, блок 18 управляет работойсчитывателя 17, принимает от него ирасшифровывает кадр программы, послечего передает его в блок 19, где длякаждого элемента информации, записанной под соответствующим адресом наперфоленте, имеются ячейки памятиР, стружкодробление, знак Х, Х, знак2,2).На выходе блока 20 формируетсяимпульсная последовательность, частота которой соответствует коду скорости,. записанному в ячейке Е блока 19,Рассмотрим случай отработки кадра,в котором команда...

Номер патента: 954196

Опубликовано: 30.08.1982

Авторы: Беляков, Попов, Софрышев, Стрельцов

МПК: B23Q 15/02

Метки: вибраций, металлорежущих, ограничения, станках

...выход которого соединенс вторым входом коммутатора, подключенного к приводу подачи, а третьим входом " к входу инвертора и к вы.ходу усилителя с управляемой зоной 20нечувствительности,На чертеже представлена схема устройства.Устройство содержит датчик 1 вибраций, усилитель 2 с управляемой зо зной нечувствительности, эадатчик 3допустимого уровня вибраций, инвер"тор 4, коммутатор 5 привод подачи6, задатчик 7 критической скоростивращения шпинделя, блок 8 сравнения,датчик 9 скорости вращения шпинделякинематически связанного со шпинде.".-;лем 10.Устройство работает следующим образом,Если уровень вибраций, а следовательно, и сигнал с выхода датчика 1меньше величины зоны нечувствительности усилителя 2, определяемой сигналом с задатчика 3,...

Номер патента: 879559

Опубликовано: 07.11.1981

Авторы: Бурмистров, Горнев, Софрышев, Стрельцов

МПК: G05B 19/39

Метки: подачей, станка, токарного

...изображена структурнаясхема устройства.Устройство содержит суппорт 1, нарезцедержателе 2 которого установлендатчик 3 вибраций, детектор 4 вибраций, пороговый элемент 5, генератор 6пилообразного напряжения, блок 7 памяти, модулятор 8, сумматор 9, задатчик 10 начальной подачи, привод 11подачи, управляемый генератор 12 частоты, датчик 13 скорости шпинделя,Устройство работает следующим образом.Вибрации, возникающие в процессерезания, преобразуются датчиком 3 вэлектрический сигнал, поступающий надетектор 4 и преобразуемый им в посто.янное напряжение, пропорциональноеамплитуде вибраций, которое подается на вход порогового элемента 5,Если амплитуда вибраций превышаетнекоторое пороговое значение, определяемое элементом 5, на его...

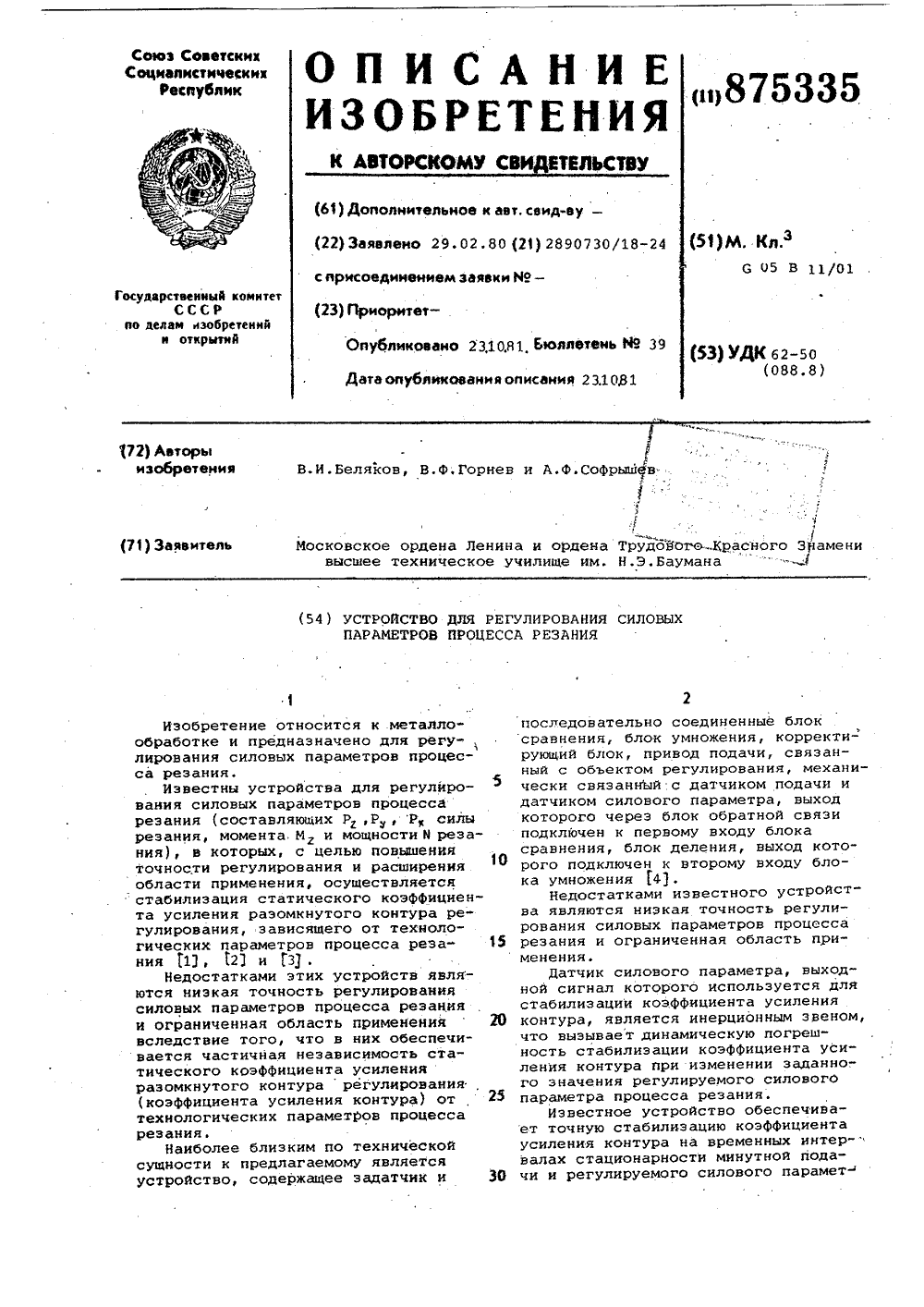

Номер патента: 875335

Опубликовано: 23.10.1981

Авторы: Беляков, Горнев, Софрышев

МПК: G05B 11/01

Метки: параметров, процесса, резания, силовых

...вход блока 7 умножения, на второйвход которого поступает сигнал с выхода блока 8 деления, равный частномуот деления сигнала, прямо пропорционального среднему значению У минутной подачи, на сигнал, прямо йропорциональный заданному значению силового параметра. Сигнал прямо пропорциональный Чиннопоступает на первыйвход блока 8 деления через сглаживающий блок 9 с выхода датчика 10 подачи, связанного с выходом привода 11подачи. Сигнал, прямо пропорциональныйцпоступает на второй вход бло-.ка 8 деления через усилитель 12 с 40 выхода задатчика 5 силового параметра. выходной сигнал блока 7 умножения через корректирующий блок 13 поступает на вход привода 11 подачи.Привод 11 подачи в соответствии свеличиной и знаком входного сигналаосуществляет...

Номер патента: 857936

Опубликовано: 23.08.1981

Авторы: Беляков, Попов, Софрышев, Стрельцов

МПК: G05B 19/39

Метки: металлорежущим, станком

...первый сравнивающий блок 2, усилитель-преобразователь 3, привод 4 подачи, объект 5 управления (процесс резания) датчик б силового параметра, блок 7 обратной связи, задатчик 8 коэффициента усиления контура, второй сравнивающий блок 9, согласующий блок 10, первый и второй входные блоки 11 и 12, первый и второй Формирователи 13 и 14 коэффициентов разложения, первый и второй усилители 15 и 16, первый и второй пороговые элементы 17 и 18, элемент И 19, первый и второй переключателй 20 й 21, блок 22 деления, запоминающий блок 23 и коммутатор 24,Устройство работает следующим образом.Сигнал, пропорциональный заданному значению силового параметра процесса резания, с выхода задатчика 1 поступает на первый вход блока 2, на второй вход которого с...
