Номер патента: 786321

Опубликовано: 15.09.1994

Авторы: Беккер, Кононенко, Лихогуб, Савченко, Силка

МПК: C10B 25/12

Метки: двери, затвор, коксовой, печи

ЗАТВОР ДВЕРИ КОКСОВОЙ ПЕЧИ, включающий ригель, закрепленный на двери посредством штока и взаимодействующий со скобами рамы, двуплечий рычаг, закрепленный на штоке, и средство для поджатия, закрепленное на двери и взаимодействующее с двуплечим рычагом, отличающийся тем, что, с целью повышения надежности работы, он снабжен пальцем, жестко закрепленным на двери и взаимодействующим с продольным пазом, выполненным в штоке.

Номер патента: 2004492

Опубликовано: 15.12.1993

Авторы: Добролюбов, Колесников, Примаченко, Силка, Скляр, Слободской

МПК: C01B 31/32

Метки: кальция, карбида

...в нижней зоне печи и периодически сливают через выпускающий канал 7 при отодвинутой заслонке 8 в приемник готовой продукции (на схеме не показан).П р и м е р 1, Выбор частоты греющего тока был обоснован серией экспериментов, в которых использованы источники питания с диапазоном частот как промышленной частоты, так и включая набор выпускаемых промышленностью машинных и ламповых генераторов, работающих на разрешенных частотах 0,008; 0,066; 0,44; 5,28 и 13,56 МГц,В табл, 1 приведены результаты обработки засыпи кокса крупностью 10 - 25 мм в цилиндрической камере диаметром 100 мм, помещенной в индукторы высокочастотных источников питания, работающих на указанных частотах. При равных условиях проведения экспериментов (в частности,...

Номер патента: 2003852

Опубликовано: 30.11.1993

Авторы: Белонощенко, Васильев, Михайлов, Пономаренко, Свердлин, Силка

МПК: F15B 21/12

Метки: возбуждения, двумя, двух, жидкости, одном, пульсаций, пульсопатрубками, сосудах, сосуде

...насос 1. В циркуляционном контуре 30 благодаря работе насоса 1 будет создан однонаправленный циркулирующий поток рабочей жидкости; который, поступая в патрубок 6 распределителя 2, порциями подается в каждый из пульсопроводов 33 и одновременно отсасывается и выводится из распределителя 2 через патрубок 7, Подача и отсос жидкости осуществляются порционно после каждого акта прерывания потока за счет вращения ротора 8. Тэк, например, при положении ротора 8 относительно центральных окон 22, изображенном на фиг. За, происходит одновременная порционная подача и отсос жидкости через патрубки 5, а в положении на фиг, Зб - прерывание. потока, Благодаря конструкции ротора 8 при его равномерном вращении входной патрубок 6 поочередно...

Номер патента: 1225848

Опубликовано: 23.04.1986

Авторы: Азимов, Громов, Давыденко, Дорфман, Кулаков, Лихогуб, Марапулец, Минасов, Силка, Шестаков

МПК: C10B 27/04, C10B 31/02

Метки: бездымной, загрузки, коксовых, печей, угольной, шихтой

...средних люков двух печей и горелкой ибункеры для шихты, причем выпускныеотверстия крайних бункеров смещеныотносительно выпускных отверстийсредних бункеров на величину, кратнуюрасстоянию между коксовыми печами 31 .Недостаток известного способа иустройства для его осуществлениязаключается во вэрывоопасности из-завозможного подсоса воздуха в газы загрузки до их сжигания, особенно придогрузке коксовой печи. 45Цель изобретения - повышение взрывоопасности.Цель достигается тем, что частьЙродуктов сгорания газов загрузкинагнетают в зону отсоса газов иэ люка догружаемой печи и смешивают с газами загрузки,ФКроме того, углезагрузочная машина для осуществления способа снабженаЯ подключенным к горелке дымососом нагнетательный патрубок которого...

Номер патента: 1157047

Опубликовано: 23.05.1985

Авторы: Азимов, Андрейко, Блинов, Зайцев, Збыковский, Кононенко, Марапулец, Минасов, Силка, Тищенко, Шух

МПК: C10B 21/18

Метки: газов, изменения, коксовых, направления, отопительных, печей

...в пределах 0- 50 мм и достаточна для Выбора люфтов в рычажной системе кранов и прогиба канатов. Изменение величины этого избыточного хода пропорционально изменению объема гидравличеС кой жидкости, вытесняемой поршнем 22 доэатора 17 в рабочую полость гид - роцилиндра 4. Величина хода псршня 22 регулируется установкой упоров 23.Конструкция кранов отбпительных газов предусматривает трехпоэиционную работу с нейтральным положением между крайними положениями их приводных рычагов.Период кантовки (реверсирование потока газов) нейтральным положением приводных рычагов разделяется на два полупериода. В нейтральном положении кранов в отопительную систему горячие газы не поступают, чем обеспечивается вэрывобеэопасность. При наиболее универсальном...

Номер патента: 1130588

Опубликовано: 23.12.1984

Авторы: Борисов, Кулаков, Силка

МПК: C10B 5/00

Метки: коксовая, печь

...и шамотной кладок перекрытия 5 О печи выполнена выше верхней кромки брони, между динасовой и шамотной кладками имеется шов скольжения, а шамотная кладка примыкает к анкерным колоннам.При этом растопочный канал перекрытия печи размещен в динасовой кладке перекрытия неи ." Кроме того, в рядах динасовой кпадки, расположенных над сводовым рядом, загрузочные и газоотводящие отверстия выполнены с закругленными углами.Такое выполнение устройства обеспечивает независимое перемещение динасовой и шамотной кладок перекрытия печи, размещение растопочного канала перекрытия печи в динасовой клЪдке перекрытия печи и выполнение загрузочных и газоотводящих отверстий в рядах динасовой кладки над сводовым, рядом с закругленными углами, что позволит...

Номер патента: 1122681

Опубликовано: 07.11.1984

Авторы: Азимов, Бабанин, Балицкая, Давыденко, Зайцев, Марапулец, Минасов, Силка, Сорочан

МПК: C10B 27/04

Метки: бездымной, загрузки, коксовых, печей, подготовленной, термически, угольной, шихтой

...от пыли, сжигание и выброс в атмосферу, газы загрузки дополнительно орошают водой на выходе их иэ коксовой печи.Подача воды в готок газов загрузки приводит к образбванию парогазовой смеси с некоторым избыточным давлением, что предотвращает подсос атмосферного воздуха.На чертеже изображено устройство для осуществления предлагаемого способа.Устройство для осуществления способа включает бункер 1 с 1 телескопическими патрубками 2, телескопические трубы 3 и 4, дымососы 5 и 6, циклоны 7,и 8, шламосборники 9 и 10, камеры 11 и 12 сжигания с запальниками 13. Устройство снабжено форсункамн 14 - 17 для подачи воды, соединенными с емкостью 18 с водой.и насосами 19 и 20. Устройство смонтировано на раме 21 с ходовой частью 22.П р и м е р. Способ...

Номер патента: 1101447

Опубликовано: 07.07.1984

Авторы: Азимов, Бормотов, Костенко, Кулемин, Силаев, Силка, Тургенев

МПК: C10B 41/00

Метки: двересъемной, защиты, наезда, человека

...с передатчиком на рабочую площадку двересъемной машины включа ется исполнительное реле на выходе приемника, запрещая тем самым передви. жение двересъемной машины, что снижает эффективность работы устройства, так как включение исполнительного реле при нахождении человека с передатчиком на рабочей площадке может оказаться ложным.Целью изобретения является повышение эффективности работы устройства 55 путем устранения ложных включений при нахождении человека на рабочей площадке двересъемной машины. 447 2Цель достигается тем, что устройство дополнительно содержит вспомогательный передатчик, установленныйна двересъемной машине и подключенный к антенне, расположенной в локальной зоне допустимого присутствия человека, а основной...

Номер патента: 1089102

Опубликовано: 30.04.1984

Авторы: Иванов, Лихогуб, Найман, Силка

МПК: C10B 7/06

Метки: коксовых, кольцевых, печах, угольной, уплотнения, шихты

...ширине 6 м и окружной скорости 0,5 об/чскорость перемещения шихты в точке,максимально удаленной от центра вращения подины, больше скорости перемещения шихты в точке, минимальноудаленной от центра вращения, на 3516-1%. Следовательно, скорости вращения вальца на разных его участкахдолжны быть разными для обеспечениянормальной работы, однако в устройстве валец имеет скорость вращения 40одинаковую на всей его длине. Неравномерное уплотнение угольной шихтыприводит к ухудшению качества кокса.Целью изобретения является повышение качества кокса путем улучшения уплотнения угольной шихты. Кроме того, каждый валок выполнениз секций.Соединение осей валков шарнирнымипарами рычагов позволяет валкам находиться на разных расстояниях отповерхносу...

Номер патента: 1043159

Опубликовано: 23.09.1983

Авторы: Ананьевский, Зубилин, Кулаков, Минасов, Привалов, Силка, Солодков, Темкин, Тодавчич

МПК: C10B 39/02

Метки: водород, газов, кокса, окись, содержащих, сухого, тушения, углерода

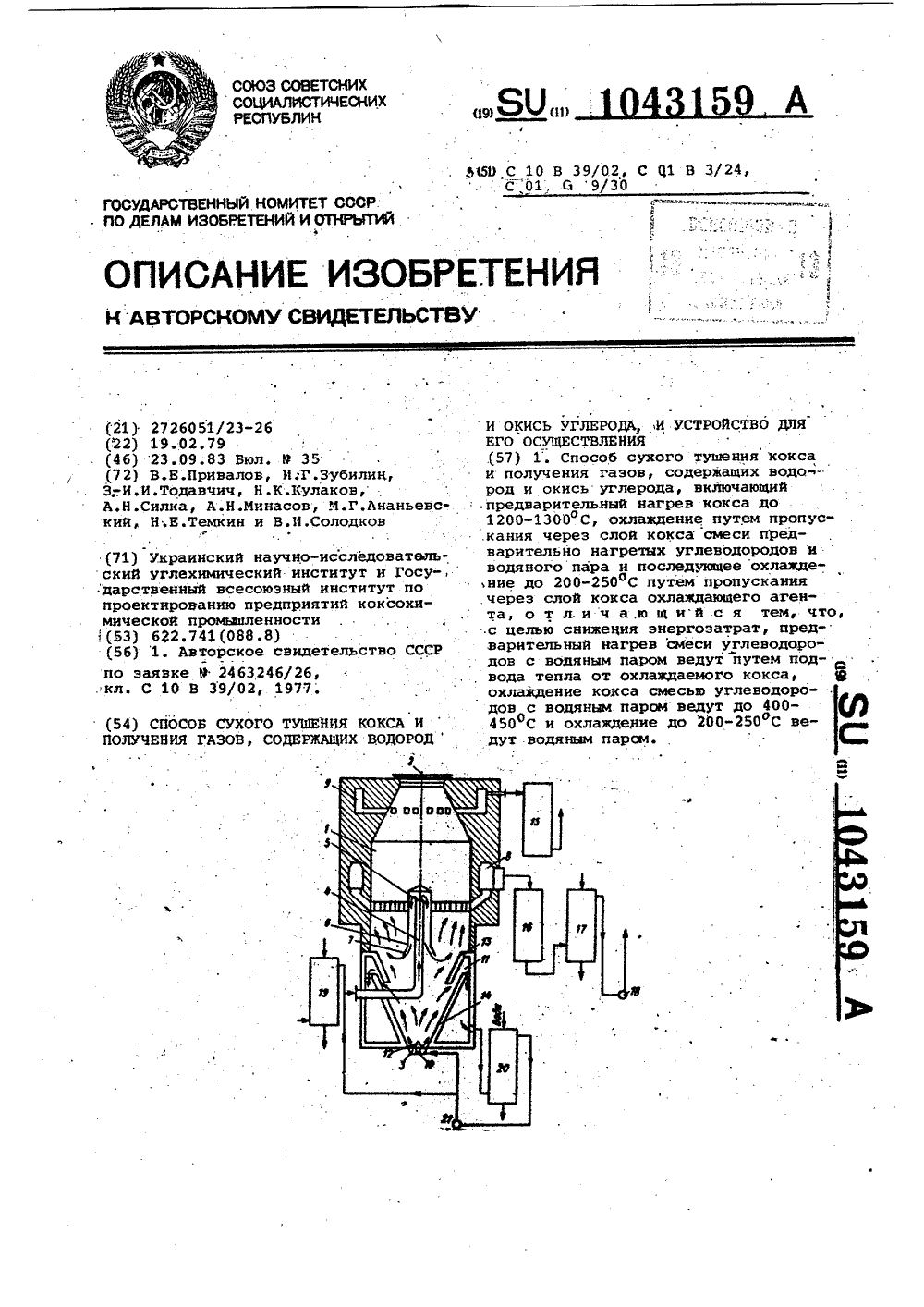

...конверсиюиэ нижней части корпуса 1 с температурой 300 С, Отбор и нагрев пара до300 С производят. следующим образом.Основную массу водяного пара,необходимого для окончательного тушения кокса, подают из холодильника20 смешения с температурой 140 С через средство 10 в нижнюю часть корпуса 1 нагнетателем 21. В этой частикорпуса пар с температурой 140 ОС проходил через слой кокса с температурой 250-425 С и нагревается до температуры 300 С а кокс охлаждается от425 С до 250 С и через средство 3 выходит из корпуса 1. Часть водяногопара, составляющая 2-3 от общегоколичества водяного пара, направляют на смешение с парогазовой смесью,поступающей через трубу 4, как: описано ранее, Отбор необходимого дляконверсии углеводородов нагретогодо 300 С...

Номер патента: 605417

Опубликовано: 15.09.1983

Авторы: Азимов, Балицкий, Балык, Бахтаров, Давыденко, Дорфман, Кулаков, Лихогуб, Силка, Фидчунов

МПК: C10B 31/04

Метки: батареи, загрузки, коксовых, печей, угольной, шихтой

...могут быть смещены относительно центров приемных отверстий средних бункеров на величину,кратную расстоянию между рядамизатворов угольной башни,На фиг, 1 изображено устройстводля осуществления способа и разрезкамеры коксовой печи н момент догрузки камеры, нид спереди; на фиг.2 то же, нид сверху; на фиг. 3 и 4варианты выполнения устройства, видсбоку.Устройство представляет собойуглезагрузочную машину и содержитраму 1 с ходовой частью 2, на которой закреплены три или больше бункеров 3,4, имеющие в верхней частиприемные отверстия 5 и б, в нижнейчасти - разгрузочные устройства 7,8 с выпускными отверстиями,На раме 1 установлена кабина 9управления,Центры ныпускных отверстий крайнихбункеров смещены относительно центров выпускных...

Номер патента: 1004444

Опубликовано: 15.03.1983

Авторы: Жовтобрюх, Кучер, Лихогуб, Рейман, Силка

МПК: C10B 39/12

Метки: кокса, приема, раскаленного, сухого, транспортирования, тушения, установкам

...же, вид сверху; на1фиг. 3 - разрез А-А на фиг, 2,Устройство состоит из коксоприемного 2кузова 1 со съемной крышкой 2, подвижной платформы 3, на которой установленкузов 1, и кожуха 4 для улавливанияпыли и газа при разгрузке коксовой печи,установленного над корзиной коксонаправ- Зйляющей 5.Кожух 4 снабжен направляющими кронштейнами 6 и 7, Крышка 2 снабжена роликами 8 и 9., размещенными вфиксирукпцих гнездах 10 направляющихкронштейнов 6 и 7, которые выполнены33в виде брусьев переменной высоты иимеют криволинейные поверхности катания для передвижения роликов 8 и 9 приподъеме - опускании крышки, Кроме этого, крышка 2 имеет. дополнительные46опорные ролики 11, размещенные сооснос роликами 8, а на кузове установленыупорытолкатели 12 с...

Номер патента: 883144

Опубликовано: 23.11.1981

Авторы: Дорфман, Кулаков, Лихогуб, Силка

МПК: C10B 25/16

Метки: дверных, коксовой, печи, проемов, уплотнения

...проема.Кроме того, наружные ребра корпуса двери снабжены металлическимикожухами с теплоизолирующей прокладкой,Такое выполнение устройства позволяет снизить газовыделение на стыке рамы и двери и упростить его изготовлениеНа фиг. 1 изображено устройство,вертикальный разрез; на фиг. 2сечение Ь-А на фиг. 1; на, фиг. 3узел 1 на фиг. 2,Устройство для уплотнения дверных проемов коксовой печи 1 включаетброню 2, закрепленную на печи 1. Кброне 2 закреплены рамы 3. Междубронью 2 и рамами 3 в верхней и нижней частях установлены прокладки 4.Уплотняющие рамки 5 закреплены ккорпусу двери б, наружные ребра которых изолированы металлическими кожухами 7 с теплоизолирующей прокладкой 8. Со стороны печи 1 на корпуседвери б установлена огнеупорная...

Номер патента: 802354

Опубликовано: 07.02.1981

Авторы: Ананьевский, Зубилин, Кулаков, Минасов, Привалов, Силка, Солодков, Темкин, Тодавчич

МПК: C10B 39/02

Метки: водород, егоосуществления, кокса, окисьуглерода, получениягазов, содержащих, сухого, тушения
