Рогацкий

Номер патента: 1469517

Опубликовано: 30.03.1989

Авторы: Баринова, Боброва, Вайнштейн, Рогацкий, Сапожникова

МПК: G09B 23/28

Метки: дистресссиндрома, моделирования, острого, респираторного

...ОСТРОГОРЕСПИРАТОРНОГО ДИСТРЕСС-СИНДРОМА(57) Изобретение относится к реаниматологии, пульмонологии и можетбыть использовано для исследованиязакономерностей развития острых дыхательных расстройств. Цель - повышение воспроизводимости способа.Животному внутрипневрально вводятолеиновую кислоту в дозе 0,25 -0,3 мл/100 г ткани. Способ позволяетмоделировать острый респираторныйдистресс-синдром в 1002. цией с извитым трехэтапным ходом иглы, что исключает возможность попадания атмосферного воздуха в пленральную полость,При укаэанном способе введения олеиновой кислоты наблюдается ухудшение клинического состояния животного, сопровождающееся быстро прогрессирующим снижением напряжения О в артериальной крови, что является главным...

Номер патента: 1081227

Опубликовано: 23.03.1984

Авторы: Бобков, Дмитриева, Дорофеев, Зайцев, Ли, Рогацкий, Ушаков, Чуриков

МПК: C22B 19/38

Метки: клинкера, коксика, отделения

...сливная труба герметично соединенас грохотом и снабжена патрубком распределенной подачи пульпы.При этом, воздухоподводящие сопла могут быть установлены с заглуб лением в питающую трубу на длину,равную 1-2 их диаметрам, причем последние составляют не более 1/3 ширины питающей трубы.На конце патрубка распределенной 30 подачи пульпы может быть установлен.%наконечник, выполненный в виде клинас щелевидным расходным отверстием.Кроме того, грохот может бытьснабжен диффузором с вентиляционной З 5 системой возврата насыщенного влагойвоздуха в вельц-печь. На чертеже представлено устройство, общий вид.Устройство для отделения коксика 40 от клинкера содержит течку 1 вельцпечи 2 с патрубками 3 для подачи во1083ды. Течка 1 присоединена к...

Номер патента: 964850

Опубликовано: 07.10.1982

Авторы: Левин, Рогацкий, Туманов, Чивенков

МПК: H02J 3/18

Метки: компенсации, мощности, реактивной, сети, симметрирования, трехфазной

...экономичности.Поставленная цель достигается тем,что в устройстве для симметрированиянапряжений и компенсации реактивноймощности в трехфазной сети, содержацем трехфазный двухобмоточный транс-форматор, реактор и конденсаторнуюбатаррю, первичная обмотка трансформатора соединена в треугольник,вершины которого соединены с сетью,соответственно: одна - через реактор,вторая - через конденсаторную, батарею, а третья - через дополнительнуюконденсаторную батарею другой емкости, а вторичная обмотка соединена спомощью шести дополнительно введенных тиристорных ключей по схеме "реверсивный треугольник, каждая вершина которого с помоцью еще двух дополнительно введенных тиристорных ключей электрически связана с двумяразноименными фазами сети,На Фиг. 1...

Номер патента: 959209

Опубликовано: 15.09.1982

Авторы: Герман, Рогацкий

МПК: H02J 3/18

Метки: емкостной, компенсации, поперечной, регулируемой

...что приводит к его повреждению.Цель изобретения - повышенйе надежности работы при регулировании мощности.Поставленная цель достигается тем, что в устройстве регулируемой поперечной емкост3 959209ной компенсацией, содержащем кбнденсатор.Йую батарею, вольто добавочный трансформатор, реактор и коммутационные аппараты сприводами, коммутационные аппараты соединиены по мостовой схеме, в одну диагональмоста включены реактор и последовательносоединенная вторичная обмотка трансформаторра, а другая диагональ моста соединена по.следовательно с конденсаторной батареей иподключена параллельно первичной обмотке втрансформатора, причем диагонально распо.ложенные коммутационные аппараты моставыполнены с общим приводом,Йа чертеже приведена схема...

Номер патента: 685898

Опубликовано: 15.09.1979

Авторы: Бреньков, Кошелев, Моспан, Приходько, Рогацкий, Шейнкман

МПК: F27D 1/02

Метки: металлургической, печи, свод

...1, закрепленных с помощью подвесок 2 на поперечных балках 3. В кладке в продольном направлении свода между рядами кирпичей 1 установлены трубчатые кессоны 4 с открытыми со стороны огневой эоны поверхностявва, Выводы кессонов 4 размещены между кирпичами 1, Кессоны 4 крепятся к подвескам 2 свода хомутами 5 шарнирно с помощью, например, уголков б. Хомуты 5 соединены МажДУ собай ПОПВРНО,С НВРУЖНОй стороны авода кеаааны,1 заложены кнрпнчами кладки. Кирпичи соединены юежду собой с помощью пальцев 7,Наличие кессонов 4 позволяет повысить стойкость свода, не нарушая его прочности. Расположенные в огневой зоне кессоны 4 позволяют регулировать тепловой баланс печи, В случае излишков тепла слой гарниссажа уменьшается, а теплоотъем увеличивается....

Номер патента: 581515

Опубликовано: 25.11.1977

Авторы: Винник, Демидова, Зборовский, Рогацкий, Фишлер

МПК: H01F 27/28

Метки: агрегатов, питания, теристорных, трансформатор, трехфазный

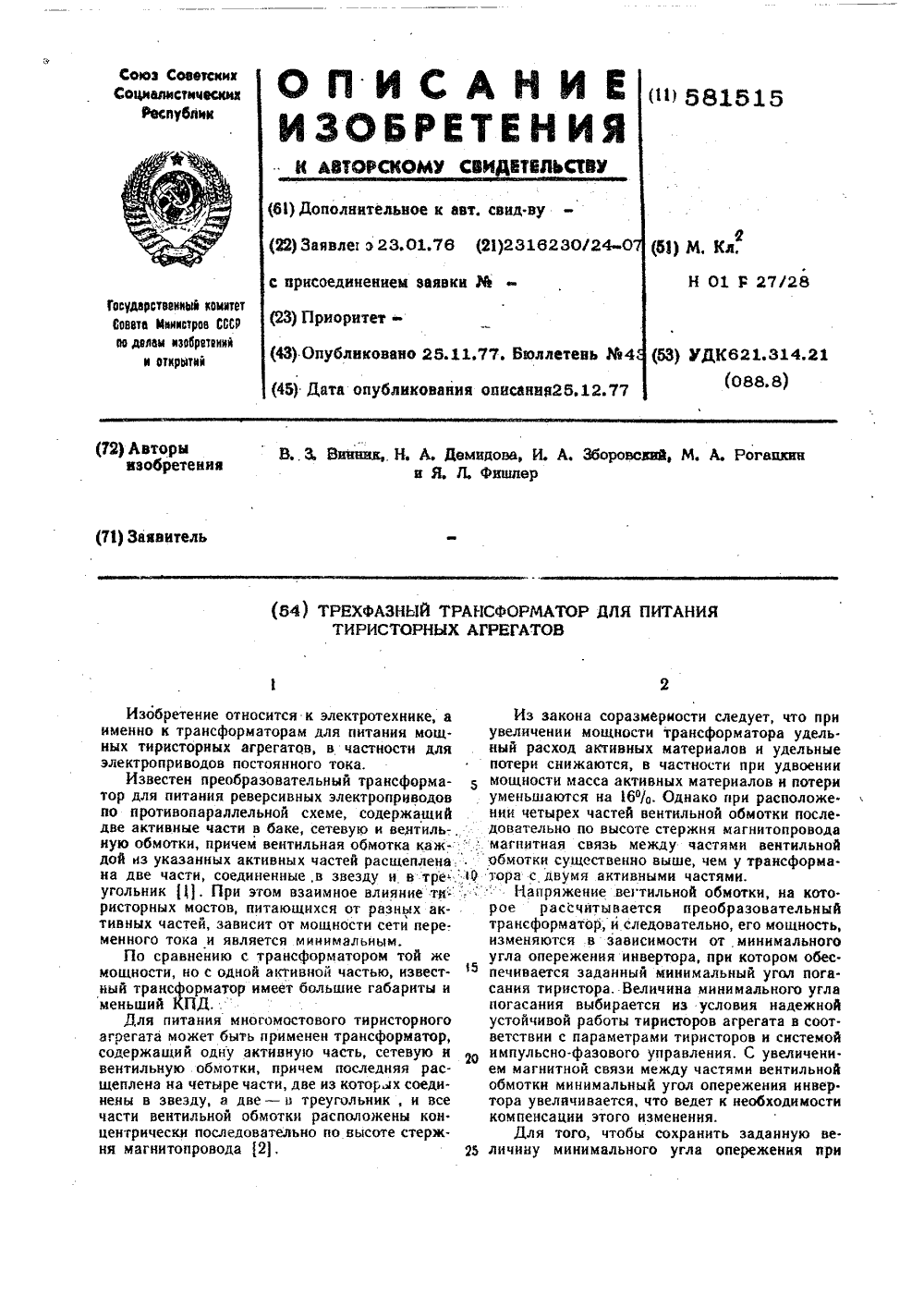

...с трансформатором с двумя активными частями небольшой (2 - .Зф/р прн четырех частях вентильной обмотки). С дальнейшим увеличением числа частей вентнльной обмотки экономичность трансформатора с одной активной частью и последовательно расположеннымн частямн вентнльной обмотки снижается еще больше, так как больше становится магнитная связь между частями обмотки,С целью снижения расхода материалов, уменьшения габаритов н повышения КПД в предлагаемом трансформаторе, содержащем сетевую и вентнльную обмотки, расположенные концентрически на стержнях магинтоировода, причем вентильная обмотка расщеплена на чет-" ное число гальванически. несвязанных частей больше двух, половина из которых соединена в звезду, а половина - в треугольник, части,...

Номер патента: 572635

Опубликовано: 15.09.1977

Авторы: Артемьев, Бирюков, Дудник, Рогацкий

МПК: F27B 3/00

Метки: отражательная, печь

...между подом 3 и сводом 4. Загрузочные устройства 7 также размещены всводе 4.Около загрузочных устройств 7, наиболее10 удаленных от передней стенки 1, в сводеустановлен дополнительный ряд кислородныхсопл 5, параллельный передней стенке 1, причем расстояние между этими соплами составляет 0,3 - О,д максимального расстояния меж 15 ду подом 3 н сводом 4. Сопла 5 и 6 размещены под углом 60 - 90 к поверхности расплава параллельно или навстречу друг другу,причем онп расположены в шахматном порядкее.20 Отражательная печь работает следующимобразом,Шихта через загрузочные устройства 7 поступает в печь, где ооразует откосы, Черезсопла 5 подается технический кислород, а че 25 рсз сопла 6 - природный газ, В печи происходит сгорание...

Номер патента: 457923

Опубликовано: 25.01.1975

Авторы: Асанов, Бурдина, Журавлев, Рогацкий, Цыпин

МПК: G01N 33/16

Метки: диагностики, криза, органа, отторжения, трансплантированного

...в светонепроницаемую защитную коробку и доставляют к установке для измерения сверхслабого свечения (хемилюминесцепнции). После этого кювету с мочой, предохраняя от засвечивания, помещают в светонепроницаемую камеру установки для измерения хемилтоми-несценции мочи, где проба мочи термостатируется при 37 С.С целью регистрации сверхслабого свечения.Мочи для оценки криза отторжения почки пробу помещают над фотокатодом фотоэлектронного умножителя, где для работы последнего в заданном режиме необходима комнатнаятепт-пература, при-чем допустимо его охлаждение. После этой операции измеряют собственный фон установки для регистрации сверхслабого свечения, а затем собственное свечение мочи в комплексе с фоном. Интенсивность свечения мочи...

Номер патента: 457892

Опубликовано: 25.01.1975

Авторы: Бурдина, Журавлев, Маренков, Погосян, Рогацкий, Цыпин

МПК: G01J 1/00

Метки: биологических, сверхслабого, свечения, субстратов

...щечки уплотнения затвора.На чертеже схематически изображено предлагаемое устройство.Оно содержит светонепроницаемую камеру 1 с окном 2 для зрачка фотоумножителя 3, затвор 4, выполнены тй в виде сектора из светонепроницаемого нелюминесцирующего материала, светодиод 5, установленный на внутренней поверхности затвора 4 и электрически соединенный с источником 6 питания сальник 7, вы 2полненный из эластичного светонепроницаемого материала, внутри которого проходит ось 8 рукоятки 9 поворота затвора 4, бархатные щечки 10 уплотнения, параллельно располо женные в корпусе 11 камеры 1, и термостатирующую кювету 12 для исследуемого объекта.Устройство работает следующим образом.При закрытом секторном затворе 4 открывается дверца 13 камеры 1, и...

Номер патента: 330325

Опубликовано: 01.01.1972

Авторы: Берлин, Бокобыленко, Дашевска, Иванов, Климанов, Купр, Лаптев, Рогацкий, Садыков, Саркисов, Селиванов, Серков, Ушаков, Якимович

МПК: F27D 17/00

Метки: горизонтального, конвертера, котел-утилизатор

...снабжен направляющей камерой, радиационная часть которой вы полнена в виде замкнутого коллектора с охлаждаемыми элементами, повторяющего нижней части камеры профиль горловины конвертера, причем охлаждаемые элемецть, кол. лектора с внутренней стороны боковых сте;: 2 О камеры образуют опорные площадки для загрузочных устройств.На фиг. 1 указан описываемый котел-утилизатор; на фиг. 2 - то же, вид спереди.Котел-утилизатор включает радиационную 25 камеру 1, продольные конвективные ширмы ", цаправляющуто камеру 3, содержащую кол лектор 4, охлаждаемые трубчатые элементы 5, защитную трубу б, подводящие и отводящие охлаждающий агент трубы 7, опорные ЗО площадки 8, герметизирующие пластины 9 и 10, направляющие 11, клин 12 и сопла...
