Номер патента: 682358

Опубликовано: 30.08.1979

Авторы: Козлов, Пышнов

МПК: B24B 39/02

Метки: комплексной, отверстий, поверхностей, раскатка

...отверстий.Известна раскатка для обработки поверхностей отверстий, содержащая полую оправку и деформирующие шарики, размещенные в гнездовых отверстиях.Недостатком известной раскатки является то, что межцентровое расстояние между шариков фиксировано, а это исключает возможность самонастройки в процессе работы.Цель изобретения - обеспечение возможности объемного копирования с одновременной автоматической самонастройкой каждого рабочего шарика по обрабатываемым профильным поверхностям соосных и несоосных цилиндрических, конических, овальных и сферических отверстий и их стыков.Указанная цель достигается тем, что раскатка содержит четыре шарика, из которых три являются рабочими шариками и размещены в радиальных гнездовых отверстиях...

Номер патента: 510425

Опубликовано: 15.04.1976

Автор: Пышнов

МПК: B66C 1/02

Метки: груза, погрузки, судно

...12 поопорным торцовым поверхностям, которыеконтактируют в момент погрузки с поверхностью приемной площадки 13 палубы судна, снабжены колоколообразными гибкими щсамовакуумирующимися при деформациивакуумными захватами 14, спужащимидляавтоматической мгновенной фиксации уст-.ройства с поверхностью приемной площадки 13 палубы судна, 15Поверхность приемной ппоцадки 13, ккоторой присасываются вакуумные захваты14, выполнена в виде двух разметочныхплит. Рабочая поверхность этих плит долж.на быть прошлифована и смазана насухо Мсолидолом или тавотом. Шаг крепленияплит к палубе судна равен межцентровомурасстоянию двух пневматических амортиэаторов на раме шасси устройства, Эти плиты быстрос"ьемные и крепятсяк палубе суд- Р 5на на период погрузки...

Номер патента: 262158

Опубликовано: 01.01.1970

Автор: Пышнов

МПК: H03K 3/04

Метки: генератор, импульсов, прямоугольных

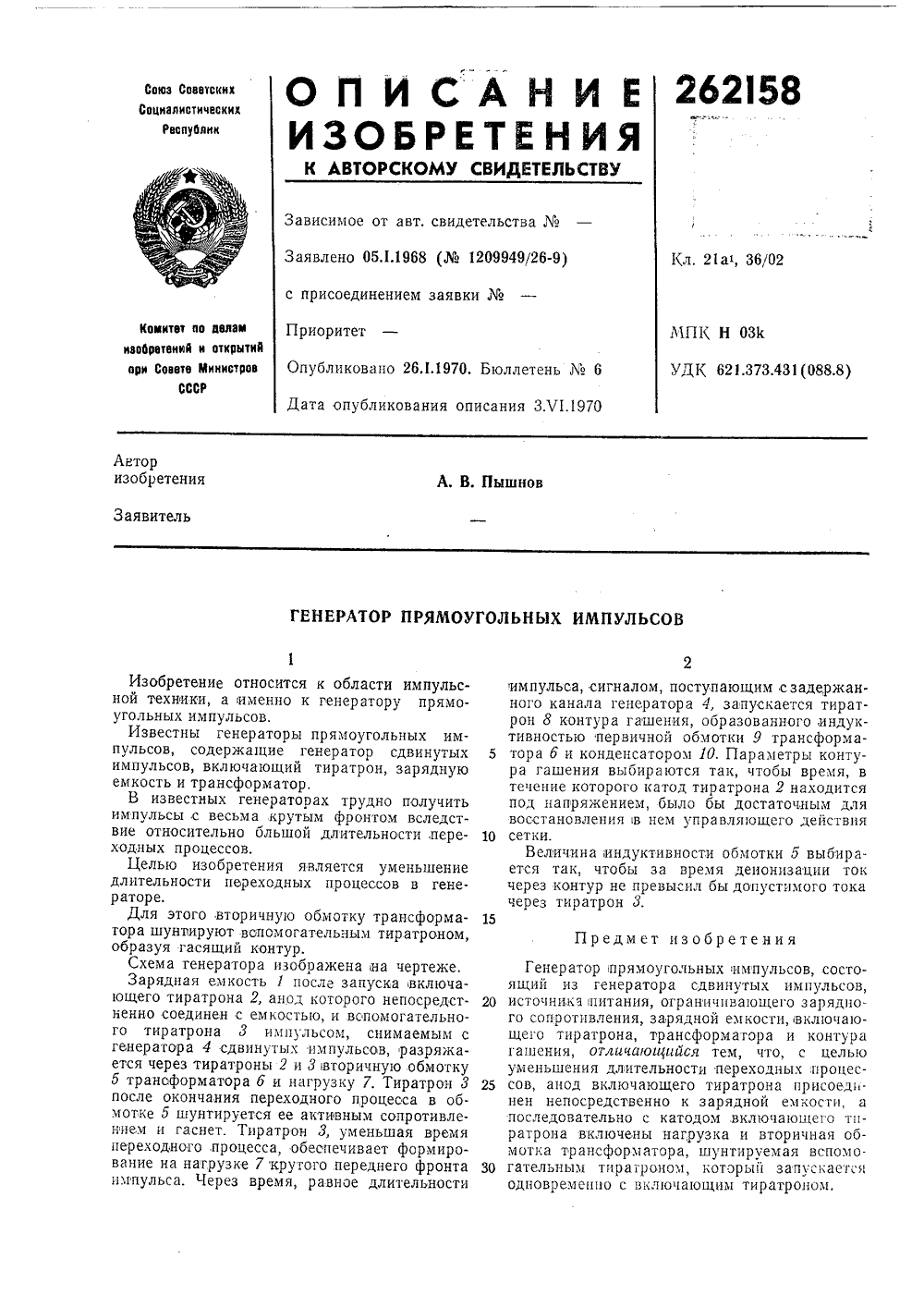

...трансформатора и контура гашения, отличающийся тем, что, с целью уменьшения длительности переходных процес сов, анод включающего тиратрона присоед- нен непосредственно к зарядной емкости, а последовательно с катодом включающего тпратрона включены нагрузка и вторичная обмотка трансформатора, шунтируемая вспомо.30 гательным тиратроном, которып запускаетсяодновременно с включающим тиратроном. Изобретение относится к области импульсной техники, а именно к генератору прямоугольных импульсов,Известны генераторы прямоугольных импульсов, содержащие генератор сдвинутых импульсов, включающий тиратрон, зарядную емкость и трансформатор.В известных генераторах трудно получить импульсы с весьма крутым фронтом вследствие относительно бльшой...

Номер патента: 127981

Опубликовано: 01.01.1960

Автор: Пышнов

МПК: B21D 24/00, B30B 1/32

Метки: гидравлическим, деформаций, металла, прессам, пульсирующих

...длины канавки золотника 5, для этой цели могут быть изготовлены несколько сменных золотников с разными длпнамп кап 1 вОк. Пропускная способность м 1 сла зОлотпнком может быть увеличена или уменьшена количеством канавок и их поперечным сечением,При работе гидравлического пресса с предлагаемым устройством масло от имеющегося при прессе насоса 1 б давлением 300 атл 1 поступает в полость цилиндра гидравлического пресса, действуя на поршень, сообщает ему скорость и усилие в зависимости от возрастающего сопротивления деформации металла-изделия, усилие на поршне пресса будет расти от минимума до максимальной мОщнОсти пресса и давление масла в цилиндре пресса будет расти от минимума до 300 атм, но пульсатор создает пульсирующую нагрузку...

Номер патента: 78553

Опубликовано: 01.01.1949

Автор: Пышнов

МПК: B23D 35/00

Метки: отрезным, пластинчатые, резцедержатели, станкам

...изложниц, изображены на фиг. 1 и 2.Резцедержатели 1 представляют собой стальные пластины, толщина которых меньше ширины режущей части резцов. Пластины в средней своей части снабжены рейками А, а противоположные концы Т-образными пазами. Резцедержатели 1 вставляются в паз планшайбы 2 и закрываются крышкой 8.В Т-образные лазы резцедержателей закрепляются резцы 4. План- шайба 2 укрепляется на шпиндель передней бабки станка, при этом зубчатый венец планшайбы сцепляется с шестерней б, сидящей на валу б коробки скоростей станка. Через этот вал и шестерню план- шайба получает вращение,Радиальную подачу резцы 4 получают от вала 7 механизма подачи станка через насаженную на этот вал шестерню 8, сцепленную с рейками А резцедержателей. 1....

Номер патента: 76613

Опубликовано: 01.01.1949

Автор: Пышнов

МПК: B22D 13/02

Метки: горизонтальная, литья, труб, центробежная

...система с поршнем 5 движется тоже вправо и выталкивает отлитую трубу из изложницы 1. При подаче сжатого воздуха а левую часть цилиндра 10 вся си 417стема с поршнем 5 возвращается в исходное положение, показанное на фиг. 1, и останавливается автоматическими ограничителями, предусмотренными с обеих сторон поршня 1 б.После отливки трубы ковш бпоршень 4 отводятся в сторону и труба при помощи описанного выше устройства выталкивается из изложницы 1 на некоторое расстояние. Затем вводится в действие вытягивающее устройство, установленноее на тележке 3. Последняя катится по рельсам 17 на четырех колесах 18 при помощи лебедки 19 и троса, перекинутого через блоки 20 и 20 а.В передней (левой) части тележки 3 вытягивающего устройства имеется пара...

Номер патента: 75906

Опубликовано: 01.01.1949

Автор: Пышнов

МПК: C03C 27/06

Метки: автоклав, склейки, специальных, стекол

...прозрачной бутварной пленки толщиной 0,5 мм.Пакет из нескольких стекол с проложенной пленкой загружают в камеру, которую нагревают в течение одного часа до 130. После нагрева в камере постепенно повышают дав ление до 20 ат и поддерживают его в течение двух часов при температуре 130. Подаваемый в камеру сжатый воздух предварительно прогревают до 130, пропуская его через всздушный калорифер-змеевик.Благодаря равномерному сжатию пакета происходит полное склеивание отдельных листов в блок, причем прозрачность стекла не теряется. После охлаждения камеры и постепенного снятия давления склейка стекол считается закочченной.М 75906 Фиг, 1 зрачными пленками и помещенных в резиновые мешки, с последовательными процессами: вакуумирования мешков...

Номер патента: 71884

Опубликовано: 01.01.1948

Автор: Пышнов

МПК: D01H 5/74

Метки: валиков, вытяжных, деревянных, пропитки

...редметом изобретения является устройство для пропитки деревянных вытяжных валиков, например, раскладсчной машины, кардной машины, ленточной машины и банкаороша, смесью фенола и формальдегида с последующей термической обработкой.На фиг. 1 изображен вид устройства сбоку с зажатым между шайбами полуфабрикатом - деревянным цилиндром из березы или ольхи; на фиг, 2 - вид устройства с торца.Согласно изобретению, с целью г,ропптки указанной смесью поверхностей валика, работаощих на истирапие и смятие, это устройство выполнено в гиде двух шайо 1, стягигаемых при помощи болта. Шайбы охватываот торцовые поверхности валика 2 и снабкены боковыми концентрическими острыми кромками ,3, ограничиваотними перл 1)ерийную и оссву о зоны...

Номер патента: 71883

Опубликовано: 01.01.1948

Автор: Пышнов

МПК: D01H 5/80

Метки: валиках, вытяжных, подобных, покрытий, прессформа, тому, формования

...рифленой,Валик 1 б устанавливается на кольцевой посадочный выступ в основании 1 и накрывается крышкой 4,бттбМ 71885 ббб имеющей цилиндрическую часть, служащую для увеличения высоты наружной поверхности валика 16 на время прессования, Необходимость увеличения этой высоты вызывается усадкои прессуемого материала при прессовании.Цилиндрическая поверхность крышки 4 в верхней части переходит во внутренний скат кольцевого бункера 17, в который загружаются опилки, поопитацные феполо-формальдегидпой смолой. Нарукпы 11 скат бункера 17 образован верхним внутренним краем цилиндра матрицы 2.Крышка 4 и валик 16 соедш;яются с осповаппем 1 грсссформы стальной растяжкой 5 прц помощи гайки 6 и вилкообразной планки 7, вставляемой в заплечики растикки 6...

Номер патента: 68491

Опубликовано: 01.01.1947

Автор: Пышнов

МПК: B21J 15/12

Метки: заклепками, лентам, листовым, материалам, металлических, мягким, пластин, приклепывания, прочим, станок, трубчатыми, холщевым

...2, имеющим возможность совершать поступательно-вращательное движение.Нижняя из приклепываемых к ленте 7 пластин (пластина 3) укладывается под ленту в том месте, где расположены три неподвижные матрицы 5, а вторую, собранную с тремя заклепками б пластину 4, устанавливают над лентой. Иглы-пуансоны 2, приводимые в поступательно-вращательное движение от шпинделя 7, протаскивают заклепки б через холщевую ленту 7 и отверстия в нижней495Л 68491 Фиг 1 49 б пластине 3, развальцовывая заклепки на неподвижных матрицах 5.Таким образом, процесс приклепывания к ленте одной пары пластин сводится к следующим четырем операциям;1) накладка нижней пластины 3;2) подвод верхней пластины 4 с заклепками 5;3) сшивка с развальцовкой заклепок;4)...

Номер патента: 66651

Опубликовано: 01.01.1946

Автор: Пышнов

МПК: B24B 31/033, B24B 31/16

Метки: барабане, вращающемся, материалом, притирочным, станок, сыпучим

...в.мя протирки. а также количество загружаемых изделий и Опилок в соответствии с видом изделиг и степе:ь 10 их загрязненноспи.На фиг. 1 и 2 в двух проекциях показан вертикальный разрез санка.Предлагаемый станок работает автоматически. Изделия при помощи механизированного и ранспорта и элеватора 1 подаются в приемный бункер 3 станка. Второй элеватор 2 подает опилки в букмекер 4.Изделия и опилки из бункеров псступаст в спаренный тарельчатый птатель 5 дозирующий загрузо;ные порции изделий и опилок. 3 и порции поступают в верхний барабан б, под которым рас,слсжеп барабан 7.В барабане 6 производится протирка ,полировка изделий прои помощи спилок. По истечении установленного для протирки времени автоматически открывается перегрузсчный клапан 8...

Номер патента: 64395

Опубликовано: 01.01.1945

Автор: Пышнов

МПК: B23Q 1/76

Метки: люнет, станков, токарных, шлифовальных

...державки роликов передвижной вдоль валика, поворотно укрепленного вокруг неподвижной оси в корпусе.Такое конструктивное выполнение люнета обеспечивает самоцентрированне роликов относительно изделия.На чертеже фиг. 1 и 2 изображают предлагаемый люнет в двухпроекциях, фиг. 3 - разрез по с-с фиг,1 и фиг. 4 и 5 - разрезы по а-а и в-в фиг. 2.Люнет состоит из помещенного на подушке 1 корпуса 2 державки 3 с роликами 7, имеющей перемещение вдоль валика 4. Валик 4 с державкой 3 и роликами 7, в свою очередь, может поворачиваться в вертикальной плоскости вокруг оси 6.Движение державки 3 с роликами 7 вдоль оси 4 и в вертикальной плоскости позволяет роликам 7 самоцентрироваться по диаметру обоабатываемого изделия.По установке роликов 7 с...
