Пищенко
Устройство для управления кавитационным аппаратом
Номер патента: 1169716
Опубликовано: 30.07.1985
Авторы: Булгаков, Пищенко
МПК: B01F 3/08, G05D 27/00
Метки: аппаратом, кавитационным
...16 и 18 соединены с камерой 7.Устройство работает следующим 45 образом.Обрабатываемые вещества поступают в корпус 1 через патрубок 2 подачи смеси со скоростью порядка 2- 3 м/с. При прохождении кавитатора 5 50 скорость увеличивается до 10-12 м/с, давление снижается и жидкость воспринимает растягивающее воздействие. При достижении давления равным давлению насыщенных паров жидкость, 55 вскипает. Образуются поля микропузырьков, которые, схлопываясь, обра зуют кумулятивные мыкроструи, кото 716 грые оказывают размалывающие и перемешивающие воздействия на обрабатываемые вещества, Скорость кумулятивной струи достигает 100 м/с а ударЭ ные давления - 10 атм. После прохождения кавитатора смесь попадает в патрубок отвода 3, где за счет...
Шлаковня
Номер патента: 1161559
Опубликовано: 15.06.1985
Авторы: Алешин, Болотинский, Лившиц, Машков, Пищенко, Сафонов, Убийконь, Хижняк, Ширяев
МПК: C21B 3/10
Метки: шлаковня
...в их стенках усталостных трещин. Наряду с механическими нагрузками. корпус шлаковни испытывает повторные воздействия интенсивных тепловых потоков, которыепроизводят своего рода догрузку и Зфвызывают остаточные неупругие деформации с образованием дополнительныхтрещин малоцикловой усталости. Проявление указанных факторов приводитк необходимости изыскания таких режимов эксплуатаций, при которых обеспечиваются благоприятные условиядля увеличения срока службы шлаковен.Цель изобретения - увеличение срока службы шлаковни.45Поставленная цель достигается тем,что в шлаковне, содержащей кронштейн,Днище и наклонные боковые стенки,Днище шлаковни сопряжено с боковымистенками по радиусу0 2Сш - нес шлака н шпаковне,Р - Интенсивность усилий...
Вискозиметр
Номер патента: 1157403
Опубликовано: 23.05.1985
Авторы: Булгаков, Лукинюк, Петров, Пищенко
МПК: G01N 11/08
Метки: вискозиметр
...камерой 7,К нижней части камеры 7 подсоединенасливная трубка 8, верхний конец которой соединен с верхней частью проточной камеры 1. В верхней части камеры 7 размещен патрубок 9 с дросселем 10, который через нормально открытые контакты 11 переключающего реле 12 соединен с атмосФерой, а черезнормально закрытые контакты 13 - с эадатчиком 14 давления. Управляющиеконтакты реле 12 соединеныс задающим генератором 15, выполненным в виде трехмембранного реле,Задающий генератор 15 соединенс реле 16 запуска генератора изменяющегося давления, выполненного в видеповторителя 17, входы которого подсоединены через дроссель 18 и напрямую к задатчику 19 давления, авыход через емкость 20 подключенк первому входу элемента 21 сравнения,второй вход...
Способ управления статическим смесителем
Номер патента: 1152632
Опубликовано: 30.04.1985
Авторы: Булгаков, Дзеба, Пищенко, Попов, Романович
МПК: B01F 3/08, G05D 27/00
Метки: смесителем, статическим
...коллектор, дополнительнорегулируют соотношение потоков, направляемых в смеситель, в зависимости от вязкости и плотности компонентов этих потоков и выходного потокас коррекцией по величине амплитудышумовых колебаний эа лопатками суперкавитирующего профиля, а расход основного потока, подаваемого в проточную камеру, регулируют в зависимостиот величины давления за лопаткамисуперкавитирующего профиля и температур смешиваемых потоков. 55На чертеже представлена блок-схема системы управления статическимсмесителем, реализующая данный способ. В проточную камеру 1 подается основной поток, в кольцевой коллектор 2, размещенный в области лопаток 3 суперкавитирующего профиля, подаются потоки подмешиваемых компонентов.Величину давления измеряют...
Вискозиметр
Номер патента: 1151860
Опубликовано: 23.04.1985
Авторы: Булгаков, Лукинюк, Петров, Пищенко
МПК: G01N 11/08
Метки: вискозиметр
...давления подключен к питанию через переменный дроссель, а выход - к первому входу элемента сравнения, второй вход которого оединен с измерителем температуры, а выход элемента сравнения подключен к второму входу управляющего логического устройства.На чертеже схематически изображенвискозиметр.Вискозиметр содержит чувствительный элемент в виде капилляра 1, укрепленного на камере 2, снабженной устройством, изменяющим ее объем, выполненным в виде сильфона 3, неподвижно закрепленного на камере 2 и связанного с подвижной рычажной системой в виде рычага 4, закрепленного на опоре 5. Рычаг 4 снабжен правым 6 и левым 7 приводами возвратно-поступательного движения, правым 8 и левым 9 упорами, а также конечным выключателем 10, выполненным в...
Способ управления реактором для получения битума
Номер патента: 1146309
Опубликовано: 23.03.1985
Авторы: Пищенко, Шурпач
МПК: C10C 3/04, G05D 27/00
...точности регулирования.40Поставленная цель достигается тем, что при способе местоположение дополнительных кавитационных профилей изменяют в зависимости от расхода нефтяных остатков через корпус с коррекцией по величине давления, вязкости, температуры нефтяных оста юков за крыльчаткой по ходу потока и количество воздуха, подаваемого в полую ступицу.При этом изменяют частоту и амплитуду колебаний дополнительных кавитационных профилей относительно заданного положения в зависимости от перепада вязкости нефтяных остатков до и после крыльчатки с коррекцией по величине температуры и по плотности газожидкостной смеси после крыльчатки по ходу потока.На чертеже показана схема реализации предлагаемого способа управления,Гудрон прокачивают через...
Способ управления реактором для получения битума
Номер патента: 1143762
Опубликовано: 07.03.1985
Авторы: Каленик, Пищенко, Сомиков, Шурпач
МПК: C10C 3/04, G05D 27/00
...пульсаций сырья, направ 5 1 О 15 143762 3ленного впроточную камеру, изменяютв зависимости от температуры в проточной камере за крыльчаткой по ходупотока.Кроме того, расход охлаждающейводы в холодильнике изменяют в зависимости от количества воздуха, подаваемого в ступицу.На чертеже дана схема реакторадля получения битума, поясняющаяпредлагаемый способ.Способ управления реактором осуществляе- ч следующим образом.Поток гудрона поступает в корпус 1со скоростью порядка 2+3 м/с с температурой 120-200 С. В зоне установки кавитирующей крьшьчатки 2,имеющий суперкавитирующий профиль,установленный на полой ступице 3скорость возрастает до 15-20 м/с иснижается давление. Жидкость подвоздействием пониженного давлениявоспринимает растягивающие...
Способ управления процессом опреснения воды
Номер патента: 1131831
Опубликовано: 30.12.1984
Авторы: Булгаков, Мачинский, Пищенко
Метки: воды, опреснения, процессом
...производительностьпроцесса и качество целевого продукта. 30Цель изобретения - повышение производительности процесса и качествацелевого продукта за счет увеличения точности управления,Поставленная цель достигаетсятем, что согласно способу управленияпроцессом опреснения воды в установке, содержащей камеру испаренияс электродом, кавитатор, снабженный стержнем, подключенным к источ Онику колебаний, с пароотводящей трубой внутри стержня и электродом путемизменения расхода воды на опреснение,дополнительно изменяют частоту иамплитуду колебаний стержня в зависимости от количества испареннойводы в камере испарения и мощности,подводимой к электродам. На чертеже представлена схема 5 р реализации способа управления процессом опреснения воды....
Плотномер жидкости
Номер патента: 1130765
Опубликовано: 23.12.1984
Автор: Пищенко
МПК: G01N 9/26
...11, снабженным блоком 12 поддержания перепада давления на нем, который соединен в точке между ламинарным 9 и турбулентным 7 пневмосопротивлениями термометра. Пружина 13 блока 12 служит для установки необходимого первоначального перепада давления. Дроссель 14 служит для организации работы блока 12Выход блока 6 обратной связи соединен с управляющими камерами блоков 1 О и 8 управления перепадами давлений , давление в которых управляет величиной перепада давления соответственно на ламинарном 9 и турбулентном 7 пневмосопротивлениях. Дроссели 15 и 16 служат для организации работы блоков 1 О и 8.Плотномер жидкости работает следую. щим образомИзмеряемую жидкость прокачивают через проточную камеру 1. При изменении плотности жидкости...
Кавитационный смеситель
Номер патента: 1114452
Опубликовано: 23.09.1984
Авторы: Павловский, Пищенко, Шурпач
МПК: B01F 7/16
Метки: кавитационный, смеситель
...и патрубки подвода среды установлены на корпусе тангенциально.На фиг.1 изображен предлагаемый кавитационный смеситель, общий вид, на Фиг.2 - то же, с дополнительным приводным валом, общий вид, нафиг.З - то же, с винтообразным приводным валом и тангенциально подсоединенными патрубками подачи, общийвид.Кавитационный смеситель состоитиз корпуса 1 с патрубками подвода 2и отвода 3. Корпус 1 содержит приводной вал 4, соединенный с двигателем 5На стенках корпуса 1 установленыкольцевые перегородки б, между которыми размещены кавитирующие крыльчатки 7. Кавитирующие крыльчатки 7 укреплены на концах кронштейнов 8,закрепленных на приводном валу 4.Смешиваемые жидкости подают в патрубки 2, откуда жидкости попадаютв полость между перегородками б,...
Частотный дискриминатор
Номер патента: 1109867
Опубликовано: 23.08.1984
Авторы: Елесин, Пищенко, Попов
МПК: H03D 3/00
Метки: дискриминатор, частотный
...детектор 5, пороговый блок 6, инвертор 7, блок определения частотного сдвига, выполненный на Ъ "триггере 8 и допол-" нительный Э -триггер 9, элемент ИЛИ 10, реверсивный счетчик 11, расширитель 12 импульсов, дифференциальный уси- литель 13, фильтр 14 нижних частот, генератор 15 счетных импульсов, первый, второй и третий элементы И 16-18.Частотный дискриминатор работает следующим образом.Генератор 4 опорных импульсов выдает сигнал в виде меандра (фиг.2 а) и синхронизирует блок 3 быстрой перестройки. Блок 3 быстрой перестройки двуполярными импульсами тока треугольной формы обеспечивает свипирование по линейному закону гнромагнитного Фильтра 1 (фнг. 26) . Свипирова"ние происходит в обе стороны от центральной частотычастотного...
Вискозиметр
Номер патента: 1052934
Опубликовано: 07.11.1983
Авторы: Бескоровайный, Булгаков, Каленик, Киселев, Озирный, Пищенко, Чуприн
МПК: G01N 11/06
Метки: вискозиметр
...его затруднен, что приводит кпогрешности измерения,цель изобретения повьппение точности измерения вязкости.Для достижения цели вискозиметрсодержжщй камеру для исследуемоговещества соединенный с ней сменный ка 1 ялляр и систему регистрациивремени втекания вещества через капилляр в камеру, дополнительно содержит сильюн, связанный с рычажнойсистемой, соединенной с приводомвозвратно-постурательнага движения,система регистрации времени втекания вещества через капилляр в камеру выполнена.в виде задающего генератора блока управления приводамвозвратно-поступательного движения.,управляющего логического устройства н конечных выключателей, причем сильФон закреплен в камере, конечныевыключатели сВяэаны с рычажной системой и подсоединены к...
Кавитационный смеситель
Номер патента: 827138
Опубликовано: 07.05.1981
Авторы: Бескоровайный, Клявлин, Немчин, Пищенко, Федоткин
МПК: B01F 7/04
Метки: кавитационный, смеситель
...перед кольцевой щелью 9 в корпусе 1, охваченной снаружи коллектором 10 для подмешиваемых веществ.Работает кавитационный смеситель следующим образом.При вращении вал 4 колеблется вдоль своей оси с частотой, кратной его оборотам, при помощи колебательного устройства 5.При этом за лопастями 6 суперкавитирующего профиля образуются каверны, в полости которых через кольцевую щель 9 в корпусе 1 из коллектора 10 по патрубкам 3 подается подмешиваемое вещество, Основной поток подается через патрубок 2 корпуса 1. Причем при продольном движении вала 4 навстречу основному потоку осевая скорость относительно лопастей, как показано на фиг. 2, увеличивается на Л 1 а угол атаки лопастей а уменьшается на Ла и, следовательно, размеры каверны...
Плотномер жидкости
Номер патента: 817528
Опубликовано: 30.03.1981
Авторы: Ковалевский, Крекотень, Павловский, Пищенко, Хворостенко
МПК: G01N 9/26
...2 мембранного типа и разделительными сильфонами 3 и 4, укрепленными в эталонной камере 5, которые соединены с рычагом 6, закрепленным на опоре 7. Между проточной 1 и эталонной 5 камерами установлено устройство 8, уравнивающее давление, а на рычаге 6 укреплены до. палнительные разгрузочные сильфоны817528 формула изобретения 9 и 10 гидравлическими трубками 11 и 12, соединенные с эталонной камерой 5. правляющий элемент 13, невмосопротивление 14 и блок 15 обратной связи служат для органиэации пневмовыхода.5Плотномерработает следующим образом.Измеряемую жидкость прокачивают через проточную камеру 1, на измерители 2 мембранного типа со стороны проточной и эталонной камеры действуют силы Я и Я,+ где Г,Гъ" и Г 1 - площади мембран;и и -...
Гидростатический плотномер
Номер патента: 808912
Опубликовано: 28.02.1981
Авторы: Ковалевский, Крекотень, Остапенко, Пищенко, Хворостенко
МПК: G01N 9/26
Метки: гидростатический, плотномер
...13, пневматически связанным с блоком 14 обратной связи. Узел мембранного измерителя 3 состоит иэ прижимного 15 и опорного 16конусных тел, причем центральная часть мембраны 4 закреплена между их внутренними плоскостями, а профиль прижимных 15 и опорных 16 конусных тел мембраны 4 и прижимных профиль ных колец 7 выполнен в виде симметричного профиля 2, дополняющего профиль проточной камеры 1. Прижимные профильные кольца 7 крепят мембрану 4 по наружному диаметру к 20 стакану 6, а их сечение и углубления ,цля них в проточной камере 1 выполнены в виде трапецеидального профиля.Гидростатический плотномер работает следующим образом.Измеряемую жидкость прокачивают через проточную камеру 1, выполненную в виде симметричного профиля...
Вискозиметр
Номер патента: 805121
Опубликовано: 15.02.1981
Авторы: Остапенко, Павловский, Пищенко
МПК: G01N 11/14
Метки: вискозиметр
...тела 2 совпадает с направлением потока, вектор. скоростей потока и тела 2 суммируются, и полученный суммарный вектор относительной скорости велик, в точке 29же,. где направление вращения тела2 противоположно направлению потока,векторы скоростей потока и тела вычитаются 1 таким образом суммарный вектор имеет меньшую величину. В пограничном слое в точках, где векторы скоростей потока и теда 2 вычитаются, происходит торможение потока и Формируется давление, зависящее от вязкости и величины торможенияР = Р ,с,4 Ч соь (/Й, (1): пе Р - давление в точке 1;Р - давление потока;О - вязкость;Ч - скорость потока,35- угол между направлением потока и радиусом к рассматриваемой точке,- радиус вращающегося тела.В точке суммирования векторов 40скоростей...
Способ автоматического управления процессом выпаривания
Номер патента: 780843
Опубликовано: 23.11.1980
Авторы: Булгаков, Ладиева, Пищенко
МПК: B01D 1/00
Метки: выпаривания, процессом
...тем, что подачу исходного раствора регулируют в зависимости от текущего значения его расхода с коррекцией пО числу оборотов ротора, которое изменяют в зависимости от расхода выходного продукта.На черте хе дана схема реализации способа.Способ осуществляют следующим образом,В пленочный аппарат 1 пленочного типа подается исходный раствор,вторичный пар удаляется вверху аппарата 1 и конденсируется в теплообменннке 2, Для вращения ротора используют двигатель 3. Расход выходного продукта измеряют датчиком 4, выходной сигнал которого поступает в оптимизирующее устройство 5, выход которого, в зависимости от расхода входного продукта, управляет работой двигателя 3, изменяя число оборотов.Расход исходного раствора измеряют датчиком б. Число...
Способ автоматического управления процессом выпаривания
Номер патента: 768403
Опубликовано: 07.10.1980
Авторы: Булгаков, Ладиева, Пищенко
МПК: B01D 1/00
Метки: выпаривания, процессом
...уттравления процессами выпаривания и может применяться в химической промышленности.Известен способ автоматического управления процессом выпариванияпутем регулированотя подачи исходното раствора в зависимости от суммарного значения уровня в мернике,и приемнике раствора, изменения числа оборотов ротора в зависимости от уровня раствора в приемнике 111Известен также способ автоматического управления процессом выпаривания в пленочном аппарате роторного типа путем регулирования подачи исходного раствора в зависимоспи от его расхода с коррекцией по числу оборотов ротора, которое регулируют в зависимости от расхода выходного продукта 12).Недостатком известного способа является то, что он не обеспечивает нужной сорт-ности целевого...
Плотномер для измерения плотности пульсирующих потоков
Номер патента: 724984
Опубликовано: 30.03.1980
Авторы: Верниковская, Каракатенко, Крекотень, Павловский, Пищенко
МПК: G01N 9/26
Метки: плотномер, плотности, потоков, пульсирующих
...схемы 1.Наиболее близким к изобретению по тех нической сущности является автоматический плотномер, который имеет измерители мембранного типа, полости которых соединены трубкой и встроенным в нее дросселем, 20Защита от гидравлического удара выполнена таким образом, что измерители мем- бранного типа заполнены жидкостью и соединены трубкой и встроенным в нее дросселем, причем вся система погружена в из меряемую жидкость, что приводит к громоздкости конструкции, усложняет обслуживание, наличие совмещенной конструкции измерителей и демпфера снижает точность измерения и не обеспечивает эффек- ЗО п и ования гид авлическ724984 тавитель Л, Свешников каз 147/2 Изд.ПО Поиск Госудпо делам изо 113035, Москва, Ж 19 Тираж 1033...
Устройство для измерения температуры
Номер патента: 657273
Опубликовано: 15.04.1979
Автор: Пищенко
МПК: G01K 7/02
Метки: температуры
...содержит термопару 1,электромагниты 2 и 3 с обмотками,сильфон 4, шток 5, сильфон 6 обратной связи, управляющий элемент 7,дроссель 8, фторопластовую прокладку9 и пружину 10.Устройство работает следующим образом,По повьыении температуры растетток в измерительной схеме, а так какобмотки включены встречно, то растетсила взаимного отталкивания электромагнитов 2 и 3, под действием этойсилы сильфон 4 с штоком 5, двигаясь,прикрывает сброс в атмосферу черезуправляющий элемент 7. Воздух черездроссель 8 поступает под сильфон 6,увеличивая давление на него, Такимобразом, сила, возникающая в измерительной схеме, компенсируется давлес з. 657273 Составитель А.ТерТехред М,Кепемеш ворректор О,Била актор Т.Янов Тираж 765...
Вискозиметр
Номер патента: 648885
Опубликовано: 25.02.1979
Авторы: Павловский, Пищенко
МПК: G01N 11/14
Метки: вискозиметр
...измерительному блоку 7, которые через блоки памяти 8 и 9 соединены с вторичным преобразователем 1 О. Сальняки 11 сдужз для уплотнения.Телу 2 посредством привода 3 придают вра щательное движение. При течении потока относи. тельно вращающегося тела 2 точки, расположенные на диаметрально противоположных поверхностях тела в плоскости, перпендикулярной направлению потока, имеют разную скорость относительно частиц потока В силу этого в этих. точках возникают различные давления, которые измеряют измерительным блоком 7 и через блоки памяти 9 заводят на вторичный преобразователь 10. При постоянном расходе среды и окружной скорости тела по этому перепаду давлений судят о вязкости среды.При изменении расхода среды изменяется перепад давлений в...
Устройство для измерения температуры
Номер патента: 643759
Опубликовано: 25.01.1979
Авторы: Алексеев, Павловский, Пищенко
МПК: G01K 7/02
Метки: температуры
...мой среды растет ток в обмотке 2 электромы нита, при этом увеличивается сила притяжения якоря 3, Под действием этой сипы шток 4 перемещается и изменяется сопротивление переменного дросселя 8. Изменение давления между дросселями 8 и 9 передается ло пневм- трубке 10 на блок переменной Обратной связи, который формирует в сильфоне 17 давление, передаваемое по пневмотрубке 15 18 в камеру 7, компенсирует с помощью мембраны 5 и сильфона 6 усилие прижатия якоря 3.,Давление в сильфоне 17 формируют следующим образом. При изменении давления в сипьфоне 11 перемешается рьгчаг 12, закрепленный на опоре 13. Это перемещение через подвижную стяжку 14 передаетсч рьгчагу .15, который закреплен на опоре 16, При изменении рычага 15 меняется сопротивление...
Плотномер жидкости
Номер патента: 636511
Опубликовано: 05.12.1978
Авторы: Павловский, Пищенко
МПК: G01N 9/26
...6. Одна из пневмометрических трубок имеет кожух 7. Выходы мембранного элеме 1 та 6 подсоединены к мембранному блоку 8, соелицснцому с блоком сравнения 9,0,ОКОВ ) ГРЯВЛСН 1 и( 1 О, ОКО)1;1), ЯТЧ Г - кОВ 11, котОрый св 53)п( Р )1)(бр)ц 1) Олоком 8. Управляемый дросссль 2 подклнчсцбл Ок 8 и блок) за,(а тч( ков 11. Б,(ок Г 1 тя ния 13 сосди нен с трсм 5 и неВ мом(.р 1 - 5 ческими трубками 14 -- 16., которые г(одсоединецы к блоку коммутации 5. россели 17 - 19 служат для организации работы блоков 6 и 12.Непрерывно поступающая топкой стр йкой вода, вытесняя коцтролир) ем) к жидкость цз гидрометрических трубок 1 и 2, занимает в них уровни, зависящие от плотнОсти этОЙ жидкости. ПерсГяд дявлсниЙ ня пневмометрическпх трубках 3 и 4 пропорционален...

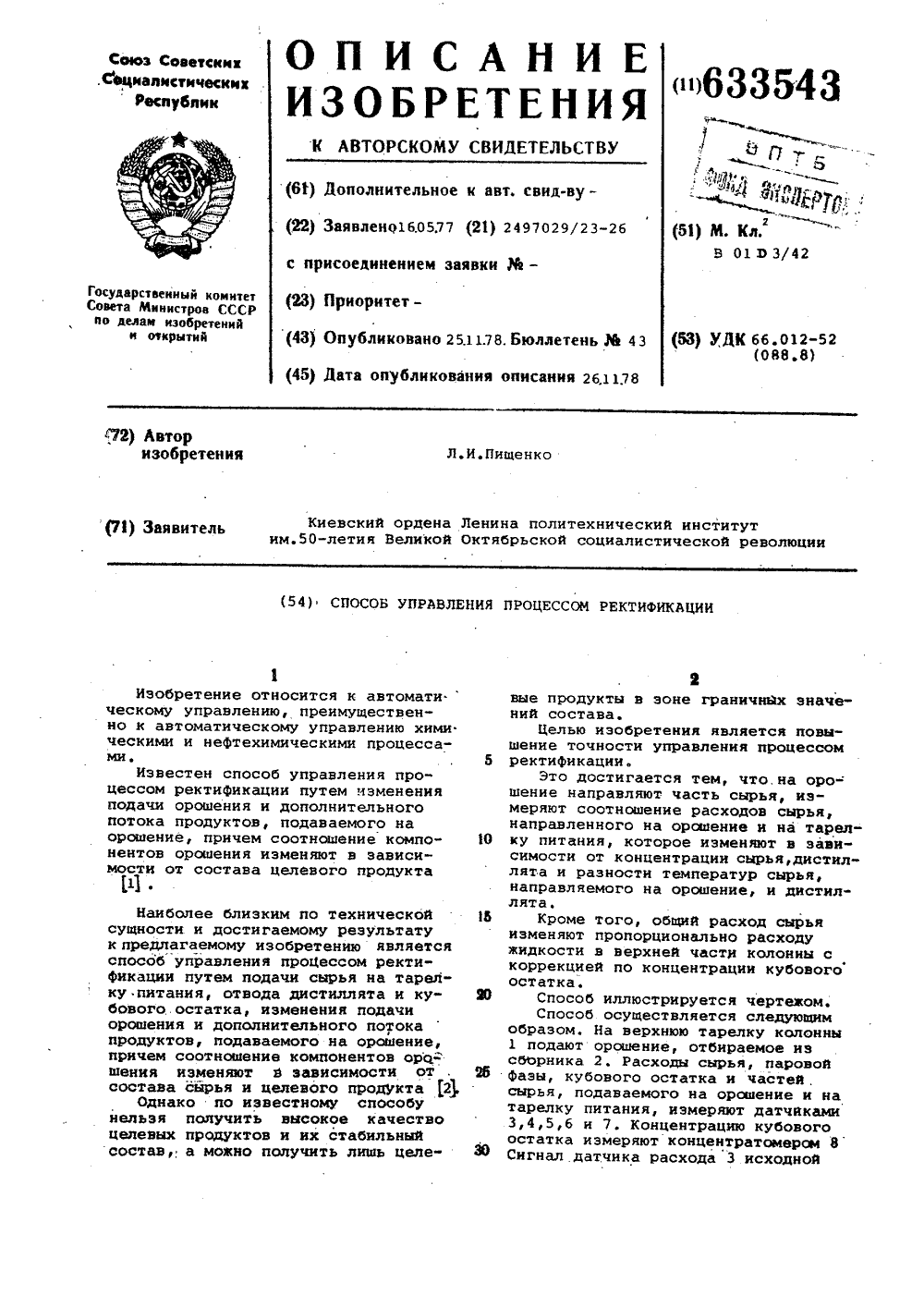

Способ управления процессом ректификации
Номер патента: 633543
Опубликовано: 25.11.1978
Автор: Пищенко
МПК: B01D 3/42
Метки: процессом, ректификации
...измеряют датчиками3,4,5,6 н 7. Концентрацию кубовогоостатка измеряют концентратомером 8Сигнал .датчика расхода 3 исходнойсмеси поступает через регулятор 9 на регулирующий клапан 10. При изменении расхода жидкости в верхней части колонны сигнал с датчиков 4,5,6 и 7 через вычислительное устройство 11, где вычисляют расход жидкости в верхней части колонны, поступает в качестве коррекции в регулятор 9. В, случае изменения концентрации кубового остатка сигнал концентратомера 8 дополнительно корректирует величину регулирующего воздействия на клапан 10. При изменении расхода сырья на тарелку питания сигнал датчика 7 заводят на регулятор 12, корректируют по концентрации исходной смеси, измеренной хроматографом 13, а выработанным сигналом...
Автоматический плотномер
Номер патента: 565231
Опубликовано: 15.07.1977
Авторы: Булгаков, Ладиев, Остапенко, Пищенко
МПК: G01N 9/26
Метки: автоматический, плотномер
...турбулентного 7 и ламинарного 8 дросселей и связанного с блоком 20 поддержания постоянцого, перепада давления,выполненного в виде пятимембранпого элемента сравнения 9, на дросселе 10. Пружина 11 служит для установки нуля.Плотцомер работает следующим образом.25 Измеряемую жидкость прокачивают черезпроточную камеру 1. В результате изменения плотности жидкости изменяется гидростатическое давление на измерителях мембранного типа 2, соответственно изменяется усилие на 30 рьгчаг 3, который под действием этих сил по3ворачивается относительно опоры 4 в результате чего:изменяется зазор в управляющем элементе типа сопло-заслонка 5. Давление Р 1 после дросселя 10 поступает на блок обратной связи 6 и на выход автоматического плотно- мера. Питание на...
Способ облагораживания дубовой древесины
Номер патента: 76510
Опубликовано: 01.01.1949
Автор: Пищенко
МПК: B27K 5/02
Метки: древесины, дубовой, облагораживания
