Эквивалент преобразователя давления

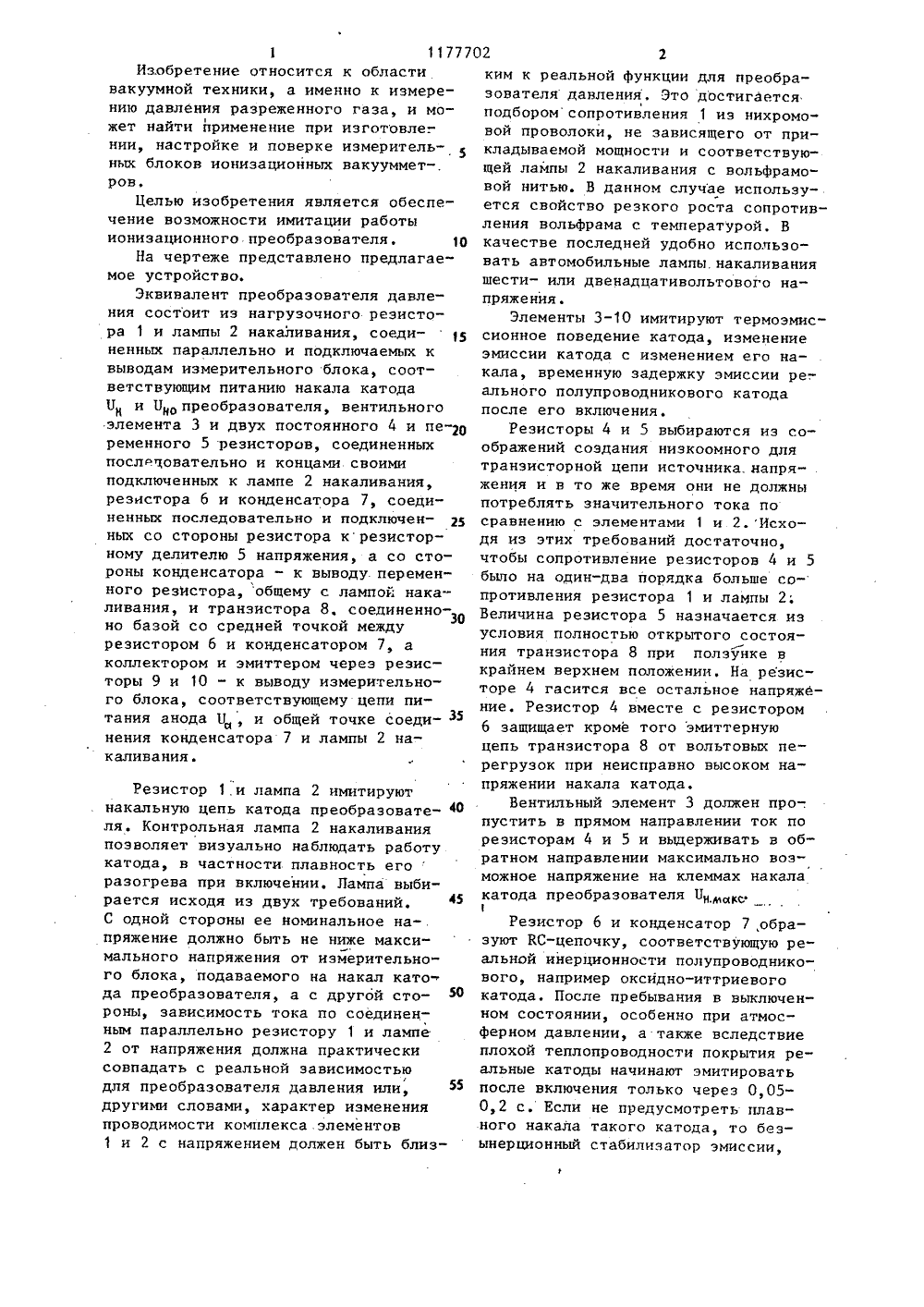

(51)4 С 01 Ь 2 ИС Е ОБРЕТ АВТО МУ С ЕЛЬСТВУ 3,Купермаер Измерение21 ство СССР /08, 1972,АЗОВАТЕЛЯ зочный рея выходныные резисс я тем,истоект р с общеи точкои ранзисто а и конд нсатора, транэисто ьные рези ей дополн ри этом ко а соединен торы соотв черезствен- Я и эмитте дополнит ои тельнои вых ой конденса но с трет клеммой и лампы нак зможности ора общеи точливания. ого ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54)(57) ЭКВИВАЛЕНТ ПРЕОБ ДАВЛЕНИЯ, соцержащий нагр зистор, соединенный с дву ми клеммами, и дополнител торы, о т л и ч а ю щ и й то, с целью обеспечени митации работы ионизаци образователя, в него введены лампанакаливания, цепочка последовательносоединенных вентильного элемента ирезисторного делителя напряжения,включенных параплельно нагрузочномурезистору, транзистор и последовательно соединенные резистор и конденсатор,причем средняя точка делителя напряжения соединена через резистор и конденсатор с общей точкой делителя напряжения и лампы накаливания, а база1 117770Изобретение относится к области вакуумной техники, а именно к измерению давления разреженного газа, и может найти применение при изготовле. - нии, настройке и поверке измерительных блоков ионизационных вакууммет-. ров.Целью изобретения является обеспечение возможности имитации работы ионизационного преобразователя, ОНа чертеже представлено предлагаемое устройство.Эквивалент преобразователя давления состоит из нагрузочного резистора 1 и лампы 2 накаливания, соединенных параллельно и подключаемых к выводам измерительного блока, соответствующим питанию накала катода Б и Уопреобразователя, вентильного элемента 3 и двух постоянного 4 и пеО ременного 5 резисторов, соединенных последовательно и концами своими подключенных к лампе 2 накаливания, резистора 6 и конденсатора 7, соединенных последовательно и подключенных со стороны резистора крезистор- ному делителю 5 напряжения, а со стороны конденсатора - к выводу. переменного резйстора, общему с лампой накаливания, и транзистора 8, соединенноно базой со средней точкой между резистором 6 и конденсатором 7, а коллектором и эмиттером через резисторы 9 и 10 - к выводу измерительного блока, соответствующему цепи питания анода У, и общей точке соеди- З 5 нения конденсатора 7 и лампы 2 накаливания.Р ким к реальной функции для преобразователя давления, Это достигаетсяподборомсопротивления 1 нз нихромовой проволоки, не зависящего от прикладываемой мощности и соответствующей лампы 2 накаливания с вольфрамовой нитью. В данном случае используется свойство резкого роста сопротивления вольфрама с температурой, Вкачестве последней удобно использовать автомобильные лампы накаливания шести- или двенадцативольтового напряжения.Элементы 3-10 имитируют термоэмиссионное поведение катода, изменение эмиссии катода с изменением его накала, временную задержку эмиссии ре-. ального полупроводникового катода после его включения.Резисторы 4 и 5 выбираются из соображений создания ниэкоомного для транзисторной цепи источника.напряжения и в то же время они не должны потреблять значительного тока посравнению с элементами 1 и 2.Исходя из этих требований достаточно,чтобы сопротивление резисторов 4 и 5было на один-два порядка больше сопротивления резистора 1 и лампы 2;Величина резистора 5 назначается из условия полностью открытого состояния транзистора 8 при ползунке вкрайнем верхнем положении. На резисторе 4 гасится все остальное напряжение. Резистор 4 вместе с резистором 6 защищает кроме того эмиттернуюцепь транзистора 8 от вольтовых перегрузок при неисправно высоком на55 Резистор 1,и лампа 2 имитируют накальную цепь катода преобразовате О ля. Контрольная лампа 2 накаливания позволяет визуально наблюдать работу катода, в частности плавность егоразогрева при включении, Лампа выбирается исходя из двух требований.С одной стороны ее номинальное на-. пряжение должно быть не ниже максимального напряжения от измерительного блока, подаваемого на накал като да преобразователя, а с другой стороны, зависимость тока по соединенным параллельно резистору 1 и лампе 2 от напряжения должна практически совпадать с реальной зависимостью для преобразователя давления или, другими словами, характер изменения проводимости комплекса элементов 1 и 2 с напряжением должен быть близпряжении накала катода.Вентильный элемент 3 должен про-.пустить в прямом направлении ток порезисторам 4 и 5 и выдерживать в обратном направлении максимально возможное напряжение на клеммах накала катода преобразователя Б .Резистор 6 и конденсатор 7,образуют КС-цепочку, соответствующую реальной инерционности полупроводникового, например оксидно-иттриевого катода, После пребывания в выключенном состоянии, особенно при атмосферном давлении, а также вследствие плохой теплопроводности покрытия реальные катоды начинают эмитировать после включения только через 0,05- 0,2 с. Если не предусмотреть плавного накала такого катода, то безынерционный стабилизатор эмиссии,177702 Составитель В.КазаковРедактор В.Иванова Техред М.Надь Корректор М.Розман Заказ 5545/43 Тираж 897 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб ц.4/5 филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 зпока не появится эмиссионный ток с катода, подает на него максимально возможное напряжение и в результате, пережигает его. Постоянная времени цепочки иэ элементов 6 и 7 должна быть в пределах О, 1-0,2 с. Кроме того, величина резистора 6 должна быть не очень большой, чтобы не создавать относительно больших для цепи базы, более 20-50 мВ, падений напряжения под влиянием тока базы. Транзистор 8 п-р-и типа долженвыдерживать напряжение, равное анод-ному для преобразователя давления,и пропускать ток, равный электрон 5 ному ионизиру)Ощему Резистор 9 предназначен для защиты коллекторно-эмиттерной цепи тра - нзистора от токовой перегрузки при полностью открытом транзисторе.
