Номер патента: 1563114

Опубликовано: 10.11.2004

Авторы: Пелюшенко, Принада

МПК: B64C 1/14, B64C 35/02

Метки: гидросамолета, фюзеляж

Фюзеляж гидросамолета, содержащий боковой люк с дверью, отличающийся тем, что, с целью улучшения эксплуатационных характеристик гидросамолета, он снабжен регулируемыми по длине растяжками, приемной камерой, размещенной внутри фюзеляжа, состоящей из стенок и дна, герметично закрепленных с одной стороны по контуру люка на высоту максимально допустимого значения высоты полуволны, а остальные стороны снабжены по периметру поддерживающим элементом, закрепленным на каркасе фюзеляжа регулируемыми по длине растяжками, при этом приемная камера выполнена из водонепроницаемого материала, а нижний край люка расположен ниже уровня максимально допустимого значения высоты полуволны.

Номер патента: 900535

Опубликовано: 20.08.2004

Авторы: Белоусов, Катеринич, Кравцов, Пелюшенко

МПК: B64D 3/00

Метки: аппарата, буксировки, летательного

Устройство для буксировки летательного аппарата, содержащее дистанционно управляемый гак, буксирный трос и механизм соединения троса с гаком, отличающееся тем, что, с целью повышения эксплуатационных качеств устройства и упрощения конструкции, механизм соединения троса с гаком выполнен в виде поворотного Г-образного рычага, установленного на борту буксируемого аппарата.

Номер патента: 1617620

Опубликовано: 30.12.1990

Авторы: Дрягин, Кормилицын, Пелюшенко

МПК: H03B 29/00

Метки: генератор, шума

...нити 1 накаливания,Генератор шума работает следующим образом.При повышении температуры угольной нити накаливания за счет увеличения тока накала повышается уровень генерации угольной нитью 1 накаливания шумового сигнала, Этот шумовой сигнал, появившийся в одной фокальной области, внутри квазиоптической генераторной камеры, образованной прямоугольным пирамидальным рупором 2, отражателем 3 и рупорным переходом 4, переотражается на отражателе 3 во всей полосе частот, для которых выполняется условие квазиоптики, и далее по прямоугольному пирамидальному рупору 2 и рупорному переходу 4 поступает на выход устройства в другую фокальную область.Условия квазиоптики налагают определенные ограничения нэ размеры раскрывэ отражателя 3. Ограничение...

Номер патента: 1275387

Опубликовано: 07.12.1986

Авторы: Аракелян, Михайленко, Островский, Пелюшенко, Сербинов

МПК: G05D 9/02

Метки: бьефа, верхнего, воды, регулятор, уровня

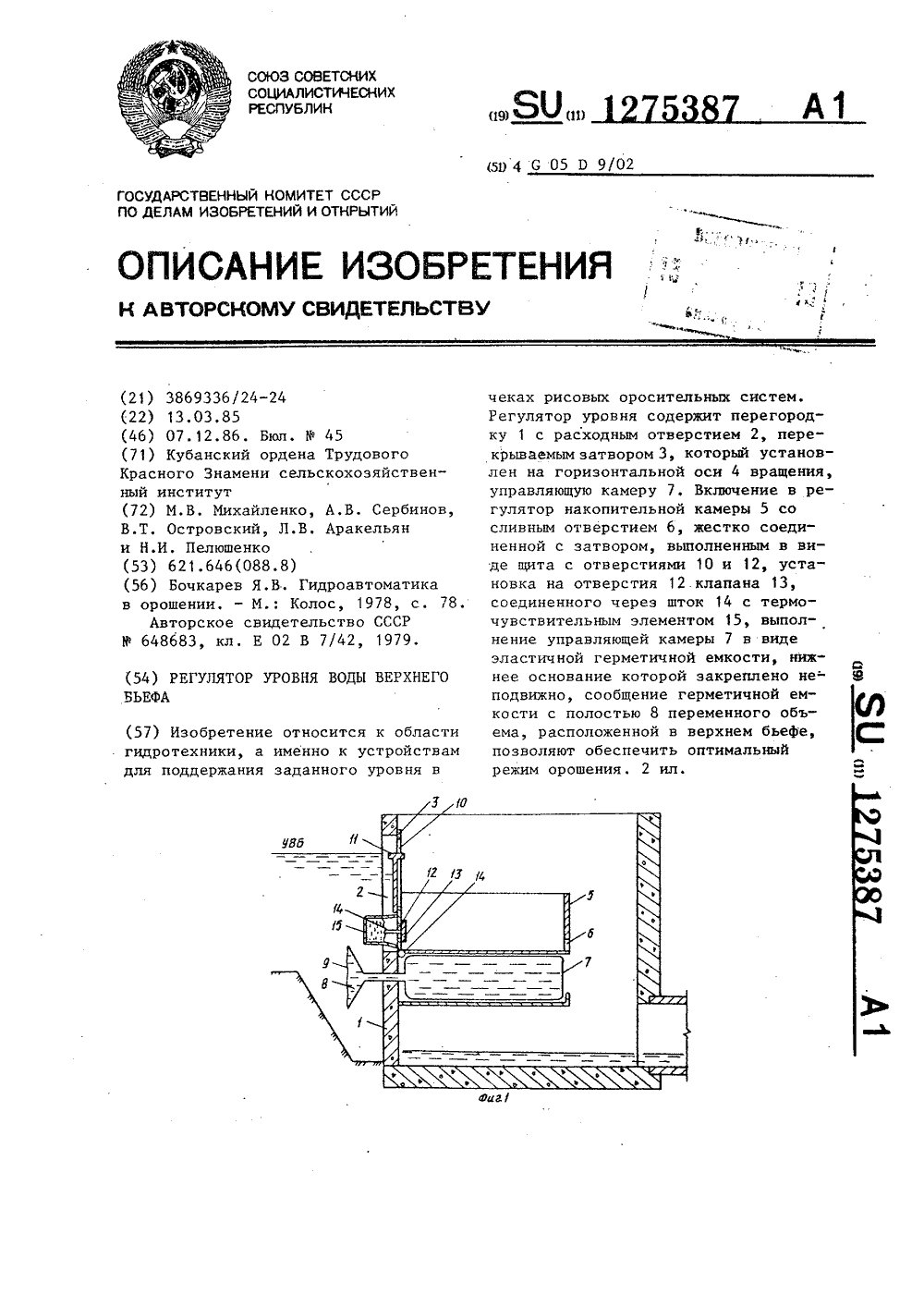

...веса от воды накопительная камера 5 опускается вниз, выдавливая часть 5 лдкости из управляющей камеры 7 5 з полость 8 переменного сечения и растягивая при этом мембрану 9, Связанный жестко с накопительной камерой 5 затвор 3, отклоняясь на некоторый угол ст перегородки 1 открывает сг.верстка 2 в перегородке 1 для сброса излишне-. го количества воды через боко,зые грани затвора 3, После снижения уровняводы в чеке до установленного вода из накопительной камеры 5 вытекает через сливное отверстие со, и накопительная камера 5 под действием избыточного давления в управляющей кама. ре 7 поднимается вверх, Затвор 3, ж стко связанный с. накопительной камерой 5 возвращается в первоначальное положение,При превышении оптимальной темпагатуры...

Номер патента: 1179437

Опубликовано: 15.09.1985

Авторы: Антоничев, Забелин, Куприков, Кшановский, Пелюшенко, Финкель, Чеботаренко

МПК: H01B 13/00

Метки: гибком, дискретных, сердечнике, формирования, элементов

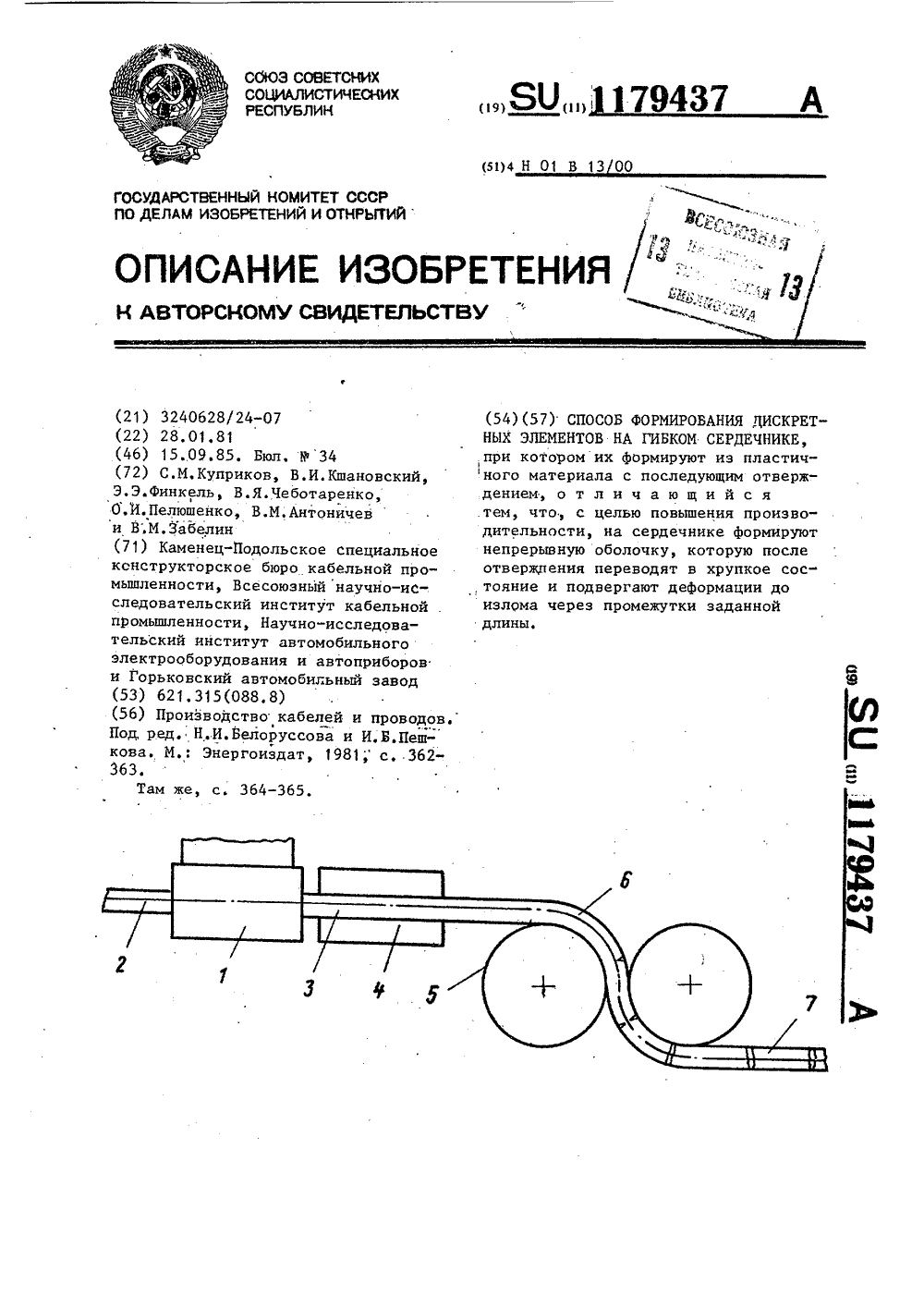

...состоящий в формировании их из пластичного материала на сердечнике, пропущенном через пресс-форму 10 с перемещением сердечника после отверждения материала 1.Недостатком способа является низкая производительность и возможность пропуска дискретных элементов, 15Наиболее близким к предлагаемому является способ формирования дискрет" ных элементов на гибком сердечнике, при котором их формируют.из пластичного материала с последующим отверж дением на сердечнике, непрерывно пере;зщающемся между вращающимися литьевыми полупресс-формами, которые смыкаются вокруг сердечника перед подачей в них расплавленного матери . ала и размыкаются после затвердевания на сердечнике Г 2 1.Однако способ характеризуется сложностью оборудования для его...

Номер патента: 1173077

Опубликовано: 15.08.1985

Авторы: Бочкарев, Пелюшенко, Семерджян

МПК: F04F 7/02

Метки: гидравлический, таран

...трубу 1 с ударным клапаном 2, воздушный колпак 3 с нагнетательными трубопроводом 4 и клапаном 5, сообщающим воздушный колпак 3 с питательной трубой 1, которая соединена с резервуаром 6, а ударный клапан 2 снабжен патрубком 7, нижний конец которого выполнен в виде сильфона 8 со штоком 9, соединенным с ударным клапаном 2, причем патрубок 7 соединен с резервуаром 6 и установлен выше уровня сильфона 8. Гидравлический таран работает следующим образом,При минимальном питательном напоре начинается истечение воды через открытый ударный клапан 2 с возрастающей во времени скоростью. Когда скорость истечения достигнет определенной величины, ударный клапан 2 резко закрывается, происходит гидравлический удар, давление в питательной трубе 1...

Номер патента: 1107077

Опубликовано: 07.08.1984

Автор: Пелюшенко

МПК: G01R 29/10

Метки: антенны, коэффициента, рассеяния

...отражатель,размещенный перед исследуемой антенной, и приемник, подключенный квходу регистратора, введены последовательно соединенные трехпозиционный переключатель, отрезок длиннойлинии и направленный ответвитель,выход основного плеча которого соединен с входом приемника, а к его 40вторичному плечу подключен генератор шумового сигнала, управляющийвход которого соединен с введенныммодулятором, при этом один из выходов трехпозиционного переключателяявляется входом для подключения исследуемой антенны, второе плечо нагружено на согласованную нагрузку, а ктретьему плечу подключен короткозаомык атель . тель 5, отрезок длинной линии 6,приемник 7, регистратор 8, согласованную нагрузку 9, облучатель 10исследуемой антенны 11 и отражатель...

Номер патента: 926608

Опубликовано: 07.05.1982

Авторы: Пелюшенко, Чернышов

МПК: G01R 29/10

Метки: антенны, параболической, площади, эффективной

...облучателя 7, установленного в Фокальной плоскости исследуемой параболицеской антенны 2, и смещено относительно ее электрической оси.Эталонный сигнал, излучаемый "чер.- ным телом" 1, проходит через облучатель 7 и поступает на вход приемника 5. Регистратор 6 на выходе приемника 5 Фиксирует уровень сигнала. Затем при" температуре Т "черного тела" 1 регистратор 6 Фиксирует приращение калибровочного сигнала сьп =(Т -Т),где- потери в системе облучатель 7 - антенный тракт;о. - коэффициент пропорциональности;М - приращение показаний регистратора 6.В режиме измерений "черное тело" 1 при температуре Т 1 расположено симметрично облучателю 7 относительно электрической оси исследуемой пара" болической антенны 2 в ее фокальной плоскости....

Номер патента: 341605

Опубликовано: 01.01.1972

Авторы: Донецкий, Кошелева, Пелюшенко, Федюкин

МПК: B23C 5/06, B23C 5/22

Метки: 341605

...в процессе фрезерования. Для установки его на.необходаый угол в плае его по 1 ворачзнают вокруг своей оси. енин, авок10 Фреза, наприхер торцовая, на корпусе которой установлены с возможностью поворота многопозиционные режущие элементы, сопрягаемые посредством рифлений и закрепляемые 1 винтами, отличающаяся тем, что, с целью создания более компактной конструкции, рифления выполнены на кольцах, запрессованных соответственно в держалки режущих элементов и корпус фрезы. На фиг. 1, вид сбоку;ущего элемеНа корпусестью повороементы 2. редложеннаузел,кропле ре. можу;щ Изобретение предназначено для использования в области машиностроения,Известны торцовые фрезы, на. корпусе которых установлены с возможностью поворота многопозиционные...
