Система для контроля электрических параметров электронных схем

ZIP архив

Текст

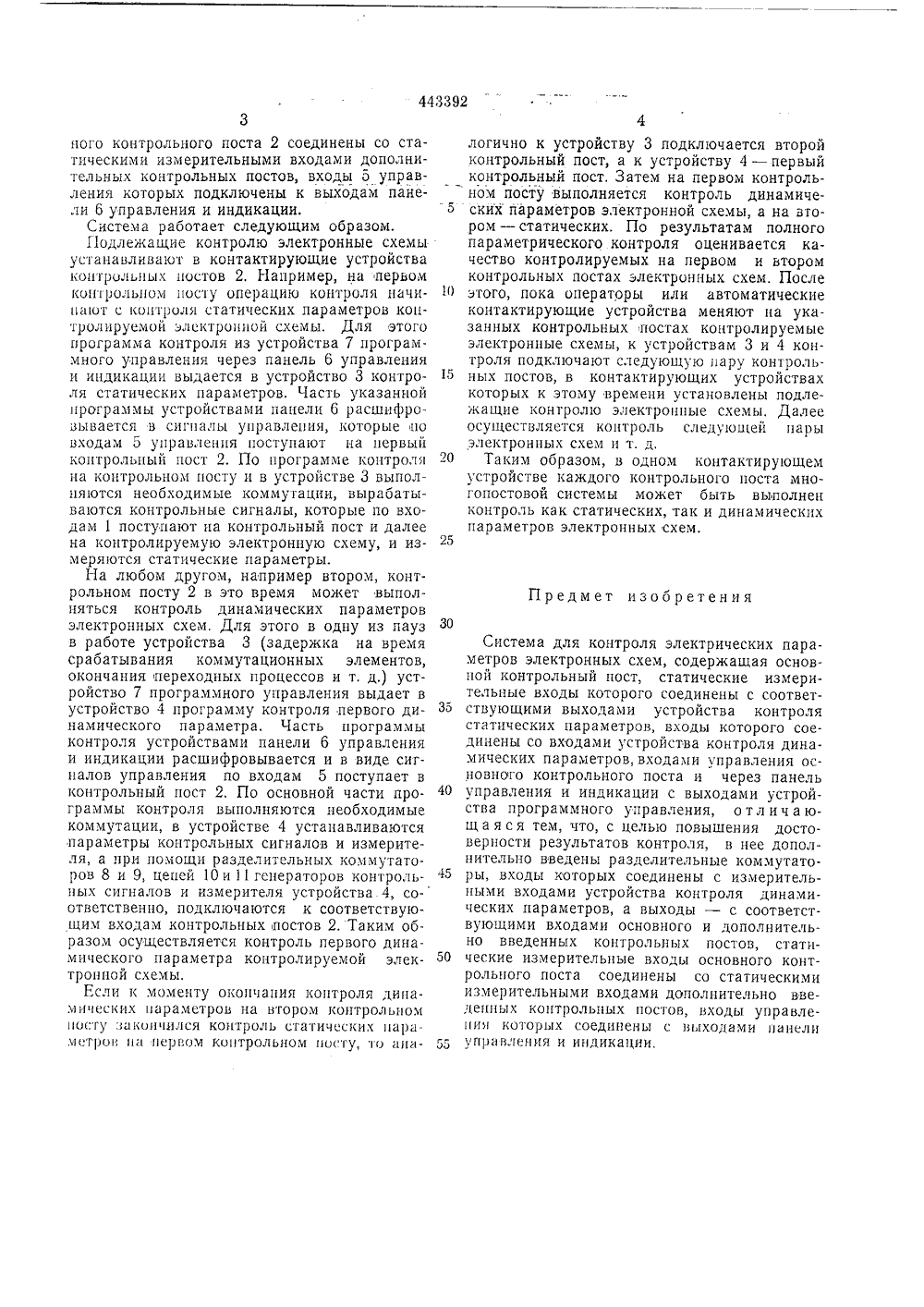

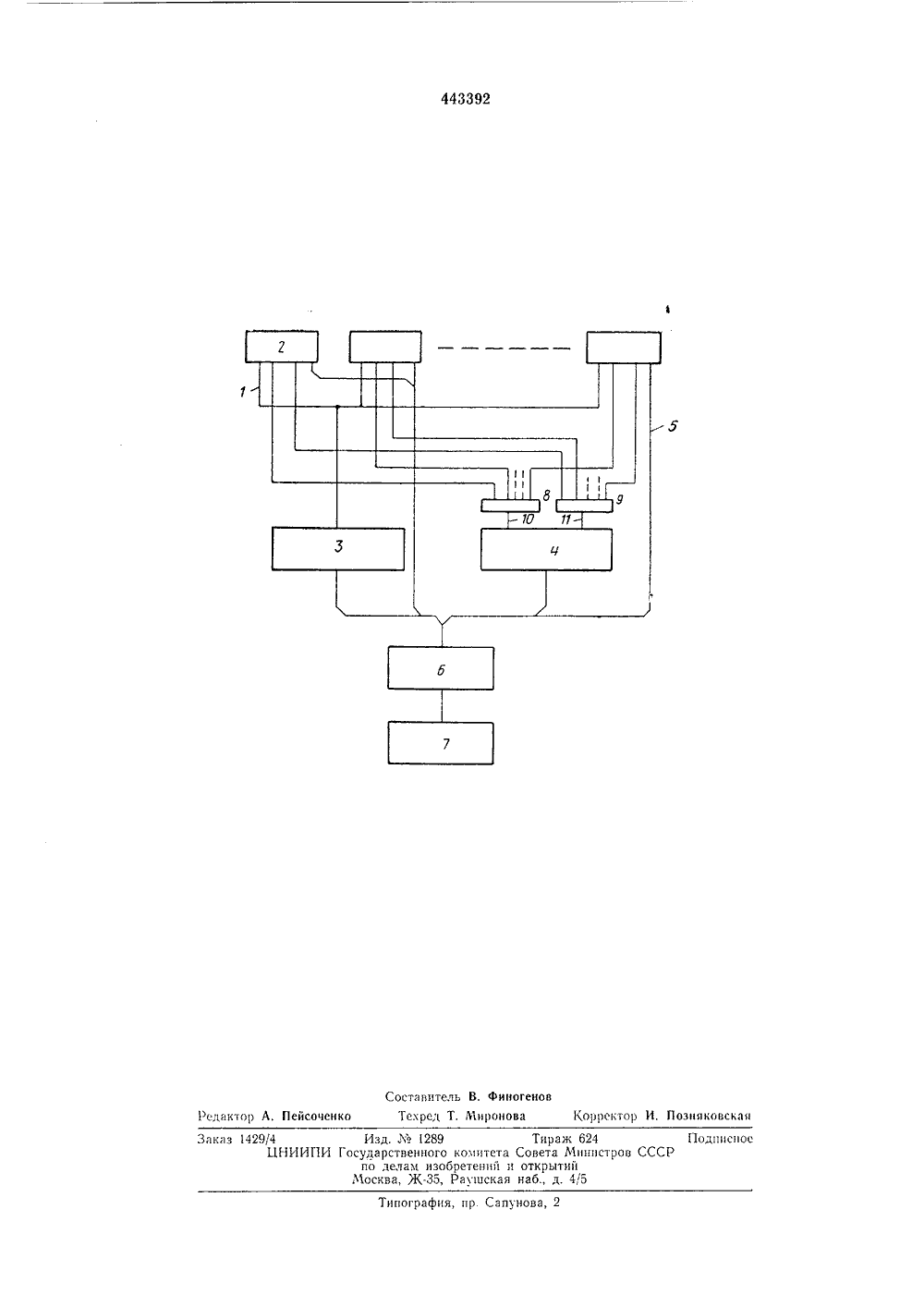

О П И С А Н И Е (и) 443392вз 13 О БР ЕТЕ Н И ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Ресеубгик(61) Зависимое от авт. свидетельст Кл, 6 06 т 1546 б 01 г 31 28 28.04.72 (21) 178294518-2 22) Заявлено с присое непием заявки Ле Гасударственный намитеСовета Уинистрав СССРпа делам нзасрсенийн открытий(32) ПриоритетОпубликовано 15,09.74. Бюллетень М Дата опубликования описания 18.06.7 53) УДК 681 142 3(71) Заявите т ( 4) СИСТЕМА ПАРАМЕТРОВ ЭЛЕКТРОННЫХ СХ Изобретение может быть использовано для контроля электрических параметров полупроводниковых и интегральных схем.1 чзвестны системы для контроля электрических параметров электронных схем, содержащие основной контрольный пост, статические измерительные входы которого соединены с соответствующими выходами устройства контроля статических параметров, входы которого соединены со входами устройства контроля динамических параметров, а также входами управления основного контрольного поста и через панель управления и индикации с вьтходами устройства программного управления. Однако такие системы малоэффективны из-за простоя устройства контроля динамических параметров при контроле статических параметров и наоборот, что существенно снижает производительность системы, увеличивает стоимость полного контроля одной интегральной схемы, а также снижает достоверность результатов контроля.Предлагаемая система позволяет осуществить полный параметрический контроль электронных схем (контролировать статические и динамические параметры) и повысить достоверность результатов контроля. Это достигается тем, что в нее дополнительно введены разделительные коммутаторы, входы которых соединены с измерительными входами устройства контроля динамических параметров, а выходы - с соответствующими входами основного и дополнительно введенных контрольных постов, Статические измерительные входы основного контрольного поста соединены со статическими измерительными входами дополнительных контрольных постов, входы управления которых соединены с выходами панели управления и индикации.На чертеже дана блок-схема описываемой системы.Статические измерительные входы 1 основного контрольного поста 2 системы соединены с соответствующими выходами устройстьа 3 контроля статических параметров электронных схем, входы которого соединены со входахти устройства 4 контроля динамических парамегров схем, а также со входами 5 управления поста 2 и через панель 6 управления и индикации с выходами устройства 7 программного управления. Кроме того, в систему введены разделительные коммутаторы 8 и 9.Вход 0 коммутатора 8 соединен с выходами генераторов контрольных сигналов, а вход 11 коммутатора 9 - с измерительными цепями устройства 4 контроля динамических параметров. Выходы коммутаторов 8 и 9 подключены к соответствующим входам основного и дополнительно введенных контрольных постов 2. Статические измерительные входы 1 основного контрольного поста 2 соединены со статическими измерительными входами дополнительных контрольных постов, входы 5 управления которых подключены к выходам пайели б управления и индикации.Система работает следующим образом.Подлежащие контролю электронные схемы устанавливают в контактирующие устройства контрольных постов 2, Например, на первом контрольном посту операцию контроля начипают с коптрол статических параметров копгролируемой электрошсой схемы. Для этого программа контроля из устройства 7 программного управления через панель б управления и индикации выдается в устройство 3 контроля статических параметров. Часть указанной программы устройствами панели 6 расшифровывается в сигналы управления, которые спо входам 5 управления поступают на первый косстрольпый пост 2. По программе костро,сс на контрольном посту и в устройстве 3 выполняются необходимые коммутации, вырабатываются контрольные сигналы, которые по входам 1 поступают на контрольный пост и далее на контролируемую электронную схему, и измеряются статические параметры.На любом другом, например втором, контрольном посту 2 в это время может выполняться контроль динамических параметров электронных схем, Для этого в одну из пауз в работе устройства 3 (задержка на время срабатывания коммутационных элементов, окончания переходных процессов и т. д.) устройство 7 программного управления выдает в устройство 4 программу контроля первого динамического параметра. Часть программы контроля устройствами панели 6 управления и индикации расшифровывается и в виде сигналов управления по входам 5 поступает в контрольный пост 2. По основной части программы контроля выполняются необходимые коммутации, в устройстве 4 устанавливаются параметры контрольных сигналов и измерителя, а при помощи разделительных коммутаторов 8 и 9, цепей 10 и 11 генераторов контрольных сигналов и измерителя устройства 4, соответственно, подключаются к соответствующим входам контрольных постов 2. Таким образом осуществляется контроль первого динамического параметра контролируемой электронной схемы.Если к моменту окончания контроля динамических параметров на втором контрольном ссосту закончился контроль статических параметров и тсервом контрольном посту, то и ном посту выполняется контроль динамиче ских параметров электронной схемы, а на втором - статических. По результатам полного 10 15 20 25 ЗО 3 40 45 50 логично к устройству 3 подключается второй контрольный пост, а к устройству 4 - первый контрольный пост. Затем на первом контрольпараметрического контроля оценивается качество контролируемых на первом и втором контрольных постах электронных схем. После этого, пока операторы или автоматические контактирующие устройства меняют на указанных контрольных постах контролируемые электронные схемы, к устройствам 3 и 4 контроля подключают следующую пару контрольных постов, в контактирующих устройствах которых к этому времени установлены подлежащие контролю электронные схемы, Далее осуществляется контроль следующей пары ,электронных схем и т. д,Таким образом, в одном контактирующем устройстве каждого контрольного поста многопостовой системы может быть выполнен контроль как статических, так и динамических параметров электронных схем. Предмет изобретения Система для контроля электрических параметров электронных схем, содержащая основной контрольный пост, статические измерительные входы которого соединены с соответствующими выходами устройства контроля статических параметров, входы которого соединены со входами устройства контроля динамических параметров, входами управления основного контрольного поста и через панель управления и индикации с выходами устройства программного управления, о т л и ч а юща я ся тем, что, с целью повышения достоверности результатов контроля, в нее дополнительно введены разделительные коммутаторы, входы которых соединены с измерительными входами устройства контроля динамических параметров, а выходы - с соответствующими входами основного и дополнительно введенных контрольных постов, статические измерительные входы основного контрольного поста соединены со статическими измерительными входами дополнительно введенных контрольных постов, входы управлесси которых соединены с выходами панели управления и индикации.443392 С оста в и тель В. Фи но гено в Тскред Т, Миронова Корректор И. Позняковска Редактор А. Пейсоченко Типография, пр Сапунова, 2 Заказ 1429/4 Изд. М 1289 Тираж 624 Подиснос ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раугпская наб., д. 4,5

Смотреть

Заявка

1782945, 28.04.1972

ПРЕДПРИЯТИЕ ПЯ В-8495

БОГОРОДИЦКИЙ ЛЕВ АЛЕКСАНДРОВИЧ, ГАВРИЛОВ ЮРИЙ ВИКТОРОВИЧ, ГРАЧЕВ ОЛЕГ ГРИГОРЬЕВИЧ, КОСТЕНКОВ АНАТОЛИЙ АЛЕКСЕЕВИЧ, ЛЫШЕНКО ВЛАДИЛЕН ИГНАТЬЕВИЧ, НИКОЛАЕВ АЛЕКСАНДР МИХАЙЛОВИЧ, ОЧКОВ АЛЕКСАНДР СЕРГЕЕВИЧ, ПОПЕЛЬ ЛЕОНИД МИХАЙЛОВИЧ, ШАРОМЕТ ОЛЕГ НИКОЛАЕВИЧ

МПК / Метки

МПК: G05B 23/02

Метки: параметров, схем, электрических, электронных

Опубликовано: 15.09.1974
