Релейный регулирующий прибор
Номер патента: 970311
Опубликовано: 30.10.1982
Авторы: Мнусских, Черезов
МПК: G05B 11/00
Метки: прибор, регулирующий, релейный
...для компенсации люфта, благодаря тому, что сначала пробивается неоновая лампа 14 и заряжается конденсатор 16 на время ТЛю,тц, а затем пробивается неоновая лампа 7 и отрабатывается ПИ-закон регулирования. При пробое неоновой лампы 14 резисторы 13 и 15 образуют делитель напряжений таким образом, что в точке а потенциал ниже порога зажигания йеоно- З 5 вой лампы 7. По мере заряда конденсатора 16 потенциал н точке а растет и достигает величины порога зажигания неоновой лампы 7, последняя пробивается, и начинает заряжаться 40 конденсатор 10 (отрабатывается ПИ- закон регулирования).В течение времени между моментом зажигания неоновой лампы 14 и момен том зажигания неоновой лампы 7 выбирается люфт регулирующего органа.Дополнительный...

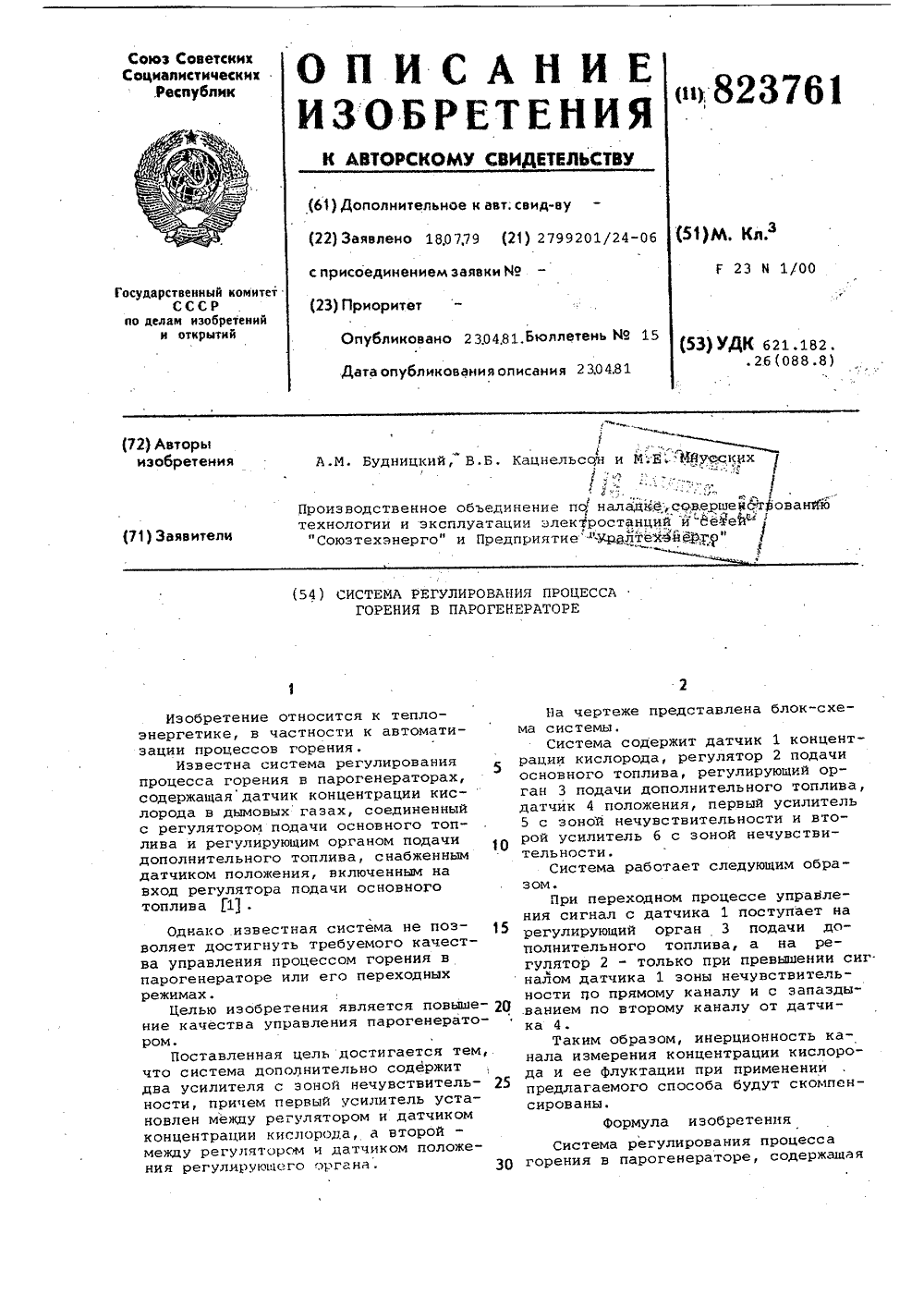

Система регулирования процессагорения b парогенераторе
Номер патента: 823761
Опубликовано: 23.04.1981
Авторы: Будницкий, Кацнельсон, Мнусских
МПК: F23N 1/00
Метки: парогенераторе, процессагорения
...причем первый усилитель установлен между регулятором и датчикомконцентрации кислорода, а второймежду регулятором и датчиком положения регулирующего органа. 30 На чертеже представлена блок-схема системы.Система содержит датчик 1 концентрации кислорода, регулятор 2 подачиосновного топлива, регулирующий орган 3 подачи дополнительного топлива,датчик 4 положения, первый усилитель5 с зоной нечувствительности и второй усилитель 6 с зоной нечувствительности,Система работает следующим образом.При переходном процессе управления сигнал с датчика 1 поступает нарегулирующий орган 3 подачи дополнительного топлива, а на регулятор 2 - только при превышении сигналом датчика 1 зоны нечувствительности по прямому каналу и с запазды.ванием по второму каналу...
Импульсный регулятор
Номер патента: 796790
Опубликовано: 15.01.1981
Авторы: Мальгавка, Мнусских
МПК: G05B 11/28
Метки: импульсный, регулятор
...регулирования ХВыу О.Когда рассогласование Х умейьшаетсядо величины зоны нечувствительностиустройства 7, на реле 8 исчезает напряжение, и оно отключает цепи, соединяющие выходы формирователя 5 свходами исполнительного механизма би интегратора 10 ( момент ",;11 нафиг, 3), Регулятор приходит в исходное состояние.Единственной настройкой регулятораявляется его коэффициент усиления К,который определяется соотношением величин сигналов рассогласования Х ижесткой обратной связи по регулирующему воздействию (положению регулирующего органа).Для увеличения К необходимо, чтобыпри той же величине сигнала рассогласования. Х регулирующий орган перемещался на большую величину. Для этого нужно уменьшить крутизну (скоростьизменения) сигнала ДЦ о (т.е. на...

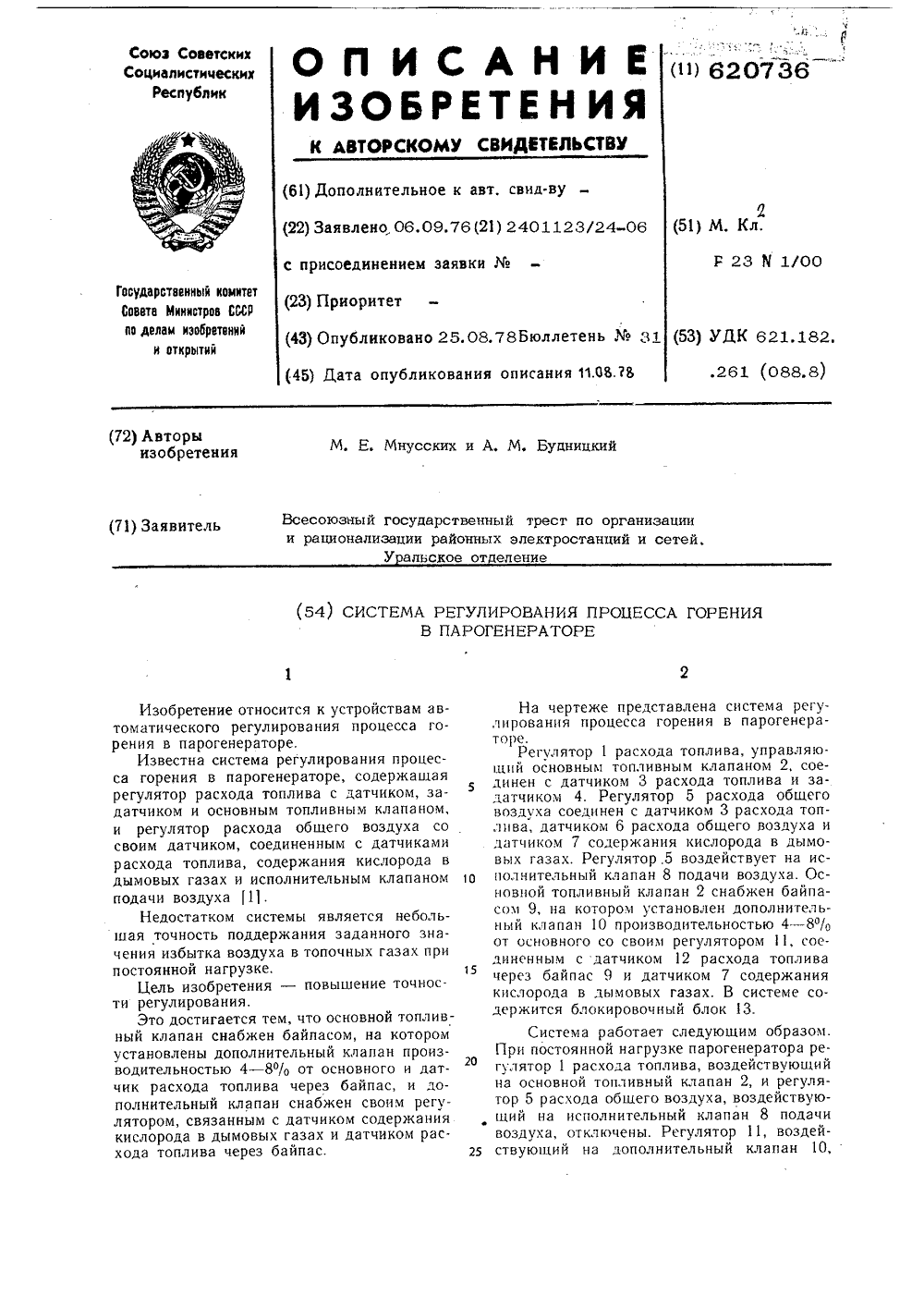

Система регулирования процесса горения в парогенераторе
Номер патента: 620736
Опубликовано: 25.08.1978
Авторы: Будницкий, Мнусских
МПК: F23N 1/00
Метки: горения, парогенераторе, процесса
...4 - 8% от основного со своим регулятором 11, соединенным с датчиком 12 расхода топлива через байпас 9 и датчиком 7 содержания кислорода в дымовых газах. В системе содержится блокировочный блок 13.Система работает следующим образом, При постоянной нагрузке парогенератора регулятор 1 расхода топлива, воздействующий на основной топливный клапан 2, и регулятор 5 расхода общего воздуха, воздействующий на исполнительный клапан 8 подачи воздуха, отключены. Регулятор 11, воздействуюгций на дополнительный клапан 10,620736 Форлгула изобретения Составитель В. НазаровТекред О. Луговая Корректор И. Гоксич Тираж 741 Подписное Редактор Н, Разумова Заказ 4630/32 11 НИИПИ Государственного комитета Совета Министров ССС 1 по делам изобретений...
