Маруняк

Номер патента: 1665221

Опубликовано: 23.07.1991

Авторы: Герасимов, Кузнецов, Маруняк, Мякинькова, Останин, Рапопорт

МПК: G01B 7/06

Метки: многослойных, слоев, толщины

...где приняты следующие обозначения: 1 - изделие, 2 - межслойные элементы, 3 - вихретоковый преобразователь, 4 - индикатор межслойные элементы 2 выполнены из проводящего материала в виде шайбы (кольца).Способ реализуется следующим обраизмерения. Способ реализуется следующим образом, При изготовлении изделия 1 между его слоями размещают межслойные элементы 2, выполненные в виде шайбы. Элементы 2 размещают согласно определенной схеме. После изготовления изделия 1 проводят разметку его наружной поверхности в соответствии с указанной схемой. Размещают на поверхности изделия 1 преобразователь 3 и перемещают его над межслойными элементами 2, регистрируя на индикаторе 4 экстремальное значение сигнала преобразователя 3, Экстремальное...

Номер патента: 1628012

Опубликовано: 15.02.1991

Авторы: Аграновский, Маруняк, Мякинькова, Рапопорт

МПК: G01R 27/26

Метки: величин, измеритель, неэлектрических, электрических

...содержит автогенератор 1, последовательно соединенные колебательный контур 2 (с включенным в него индуктивным или емкостным датчиком), усилитель 3 автогенератора и блок 4 обработки и вывода информации. Кроме того, измеритель содержит фаэовращатель 5, вход которого подключен к выходу усилителя автогенератора, а выход - к входу колебательного контура.Измеритель электрических и неэлектрических величин работает следующим образом.Рассмотрим процесс измерения толщины диэлектрического покрытия на электропроводящей подлржке (фиг,4), При изменении расстояния между датчиком и подложкой меняется вносимое в контур комплексное сопротивление датчика, что приводит к изменению резонансной частоты колебаний контура 2. С выхода контура 2 (конденсатора 6)...

Номер патента: 1627421

Опубликовано: 15.02.1991

Авторы: Луцкив, Маруняк, Петрив, Плоткин, Хведчин

МПК: B42C 19/00

Метки: автоматической, блоков, книжных, переналадки, скрепления

...время транспортировки транспортером обложки. Процесс переналадки биговальных роликов 33 на толщину книжного блока осуществляется от электродвигателя 17 через винтовую передачу 42, которая перемещает ролики на размер Н + Л, После этого обложка. проходя между направляющими 28 и 29 и биговальными роликами 32 и 33, получаетуглубления вследствие фасонных канавок ивыступов, имеющихся на роликах.Перемещение подвижной ветви 37 тракового транспортера на заданную толщинуН книжного блока производится исполнительным механизмом 11, который состоитиз червячной 43 и реечной 44 передач. Вращение электродвигателя 10 передается червячной передаче 43 и реечной передаче 44,которая перемещает подвижный элемент 37(траковую ветвь) на заданный размер Н толщины...

Номер патента: 1416859

Опубликовано: 15.08.1988

Авторы: Маренкова, Маруняк, Мякинькова, Потапов, Яценко

МПК: G01B 7/06

Метки: вихретоковый, диэлектрических, покрытий, толщиномер

...точности измерения путем измерения и преобразования периода колебаний разности частот измерительного и опорного генераторов.На чертеже представлена структурная 10 схема вихрегокового толщиномера диэлектрических покрытий.Вихретоковый толщиномер состоит из вих ретокового преобразователя 1, измерительного автогенератора 2, включенного в колебательный контур автогенератора 1, катушки 3 индуктивности, эквивалентной по своим электрическим параметрам вихретоковому преобразователю 1, опорного автогенератора , 4 с включенной в его колебательный контур катушкой 3 индуктивности, вычи тателя 5 частот, соединенного входами с выходами измерительного автогенератора 2 и опорного автогенератора 4, последовательно соединенных измерителя 6 периода...

Номер патента: 1384930

Опубликовано: 30.03.1988

Авторы: Маренкова, Маруняк, Мякинькова, Парфененко, Потапов, Торопцов, Щипцов

МПК: G01B 7/06

Метки: вихретоковый, диэлектрических, основании, покрытий, толщиномер, электропроводящем

...включен вихретоковый преобразователь 1, вычитатель 3 частот, катушку 4 индуктивности, опорный автогенератор 5, в колебательный контур которого включена катушка 4 индуктивности, измеритель 6 периода колебаний, последовательно соединенные частотомер 7, вычитатель 8 и индикатор 9, вычитатель 3 частот соединен входами с выходами автогенераторов 2 и 5 и выходом с входами частотомера 7 и измерителя 6 периода колебаний, подключенного выходом к второму входу вычитателя 8. Колебательные контуры автогенераторов 2 и 5 связаны один с другим через магнитную и/или электрическую связь, что позволяет дополнительно линеаризовать выходную характеристику толщиномера. Магнитная связь реализуется за счет соответствующего размещения катушки 4...

Номер патента: 1307477

Опубликовано: 30.04.1987

Авторы: Довгань, Маруняк, Олексюк

МПК: G11B 7/09

Метки: дискового, дорожкой, информационной, носителя, оптического, слежения

...2" 2 2 г=амплитудно-частотная характеристика которого изображена на фиг.2 аппрок07477 4над усилением первого, в результате чего устройство становится в значительно меньшей степени зависимым от тотных шумов. Н,(8) = (Т,я + 1) /Т,Б + 1),где Т и Т - постоянные времени,5Амплитудно-частотная характеристика звена изображена на фиг,2 аппроксимированной кривой "в". Частота со з 13 симированной кривой "б", значительно расширяет область устойчивости второго блока управления, что дает возможность повысить усиление и приблизить его значение к значениям первого блока управления. При этом частоты сопряжения Г и 2 выбираются значиттельно вьппе частоты резонанса Гщ исполнительного механизма, чтобы не уменьшать усиление на основных частотах биений...

Номер патента: 1152032

Опубликовано: 23.04.1985

Авторы: Ведерников, Маруняк

МПК: G11B 15/66

Метки: видеомагнитофоне, записи, заправки, носителя

...внутреннюю и внешнюю петли обхвата видеоблока носителем записи с касанием внутренней петли поверхности видеоблока иа протяжении длины его окружности в пределах угла обхвата 1, и с обеспечением контакта носителя записи с входной стойкой и обводным роликом, при образовании внутренней петли носитель записи из выходной ветви тракта его хода пропускают с внешней по, отношению к видеоблоку стороны входной стойки, а при обра.зовании внешней, петли обхватывают носителем записи обводной ролик, выполненньп с возможностью вращения вокруг его оси, затем пропускают носитель записи по траектории внутренней петли с трением скольжения по последней до места контакта с входной стойкой и далее - в направлении входной ветви тракта его хода.На чертеже...

Номер патента: 1081814

Опубликовано: 23.03.1984

Авторы: Денис, Лозинский, Маруняк, Паранчук, Перевознюк

МПК: H05B 7/144

Метки: дуговой, плавления, стадий, стали, электропечи

...вычисления плот ности нормального распределения случайной величины по информативной координате, входы которого являются входами блока определения вероятности стадии ппавления, шесть входов дифференциатора и элемента вычисления плотности нормального распреде ления случайной величины соединеныс выходами датчиков расхода электро. энергии, дисперсии. тока, времени корреляциитока и тремя выходами блока интеграторов, седьмой вход элемента 15 вычисления соединен с датчиком времени, шесть выходов дифференциатора и элемента вычисления соединены с входами элемента попарного умноже-. ния, выходы которого соединены с: .7 О шестью входами первого элемента сложения, седьмой вход которого связан с седьмым выходом". элемента вычисления, а выход...

Номер патента: 960942

Опубликовано: 23.09.1982

Авторы: Коновалов, Кретюк, Маруняк

МПК: G11B 15/66

Метки: кассеты, механизм, установки

...точность установки кассеты на боковые узлы магнить р фоне зависит от точности изготеьления и сборки цеталей механизма установки. При этом не исключена возможность перекоса при установке кассеты на боковые узлы.. Цель изобретения - исключещ 1 е перекоса при установке кассеты на боковыеузлы магнитофоне,С этой целью предлагаемое устройствоснабжено складывающимися рычагами сосями на концах, устансвленными в отверстия кассетоприемнике, ипорами длякассеты, жестко установленными на упомянутых осях,На фиг. 1относительно кСоставитель ЮТехред КМътць ор А ор П. Коссе Подписноемитета СССРкрытийквя наб., д. 4/8 Заказ 7297/65 Тираж 622 ВНИИПИ Государственногоко по делам изобретений и от 113038, Москва, Ж-З 8, РвупЬал ППП фПатентф, г. Ужгород, ул....

Номер патента: 824299

Опубликовано: 23.04.1981

Авторы: Кретюк, Маруняк

МПК: G11B 15/46

Метки: аппаратамагнитной, вала, ведущего, записи, скоростивращения, стабилизации

...1 со ствквном 2уствновпен нв поцшипниквх 7, смонтированных нв корпусе 8. Ствторный узеп 9также звкреппен нв корпусе 8 и размещен внутри стакана роторного эиементв2 соосно с ним, в ири помощи перехоцнойвтупки 10 с гайкой 11 скреплен с несущим основвнием 12. Сераечник ствторного уэна 9 име.т цве копьцевые канавки, в которых рвспопожены цве оцинвковые обмотки 13 и 14 возбужаения. Нвсреаней чвсти 15 ствторного узпв 9 выпопнены выступы в копичестве равномчиспу отверстий роторного эиементв 2 ишириной, равной рвстоянию межау цвумясосеаними отверстиями 3. Межцу ствторным узпом 9 и стаканом роторного эиементв 2 имеется эвэор А, минимвпьныйи равномерный цо окружности. Роторныйэпемент 2 и серцечник ствторного уэлв9 выпоинены из мвгнитомягкого...

Номер патента: 815651

Опубликовано: 23.03.1981

Авторы: Иванов, Иванцив, Маруняк

МПК: G01R 19/04

Метки: вольтметр, импульсный

...4 и отрицательных импульсов Б, выходы усилителей положительных импульсов непосредственна, а отрицательных импульсов через инвертор б соединены со входами сумматора 7, который через Формирователь 8 соединен с управляющим входом управляемого ключа.Работает импульсный вссльтметр следующим образом.При подаче на вход вольтметра импульсов они Формируются дифференциальным усилителем 1 и поступают на управляемый ключ 2. Во время действия импульсов положительной илй отрицательной полярности соответствующий усилитель 4 или 5 усиливает их, причем на вход Формирователя 8 через сумматор 7 поступают импульсы только положительной полярности. С выхода Формирователя 8 управляющие импульсы поступают на ключ 2, открывая его на время действия входного...

Номер патента: 801042

Опубликовано: 30.01.1981

Авторы: Валеев, Маруняк, Фабрикант

МПК: G11B 3/08

Метки: микролифт, тонарма

...цилиндр 4 с перекладиной, на которой лежит тонарм 5. Поверхность взаимного трения поршня 25 и цилиндра покрыта вязкой демпфирующей смазкой, Перемещение цилиндра ограничено штоком 6, жестко соединенным с неподвижным поршнем и пазом на цилиндре, к нижней части цилиндра 4 жестко прикреплен груз 7. Пружи801042 15 25 ВНИИПИ Заказ 10438 68 Тираж 65 одписное илиал ППП "Патент",жгород, ул. тная,на 8 находится в сжатом состоянии и упирается в площадку 9. Катушка 10 вложена в корпус 1 и зафиксирована от вертикального перемещения в нем стопорной шайбой 11. Между площадкой Э и корпусом 1 имеется зазор А.Микролифт для тонарма работает следующим образом.При подаче напряжения на катушку 10 корпус 1 намагничивается и опорная площадка 9,...

Номер патента: 789756

Опубликовано: 23.12.1980

Авторы: Богута, Гончар-Быш, Маруняк, Михайлов

МПК: G01R 13/22

Метки: измеритель, импульсов, осциллографический, скважности, электрических

...уста О нанлинается напряжение, равное нулю. При этом напряжение на выходе аналогового сумматора б и втором входе АЦП 10 равно О, АЦП 10 преобразует напряжение ОХ в код. После снятия принудительной установки на выходе ЦАП 7 Формируется напряжение, равное минус ОХ, а на выходе аналогового сумматора 7 напряжение становится равным нулю. Результат преобразования, АЦП 10, работающего в циклическом режиме, направляемый в индикатор 11, также равен нулю. На этом установка нуля заканчивается и начинается измерение компенсационного напряжения, соответствующего периоду исследуемого сигнала. Для этого точка на изображении фронта второго импульса исследуемого сигнала, смещенная на период следования относительно точки на изображении Фронта...

Номер патента: 726570

Опубликовано: 05.04.1980

Авторы: Валеев, Маруняк

МПК: G11B 3/10

Метки: головки, звукоснимателя, перемещения

...достигается за счет того, что устройство снабжено осью, скрепленной с двумя свободными вершинами рамки, расположенной на этой оси, пружиной, микроэлектродвигателем со шкивом, связанным с этим шкивом тросом, соединенным с головкодержателем.На чертеже схематично изображено устройство для перемещения головки звукоснимателя.Устройство содержит рамку 1, ось 2,пружину сжатия 3, трос 4, шкив 5 микро- двигателя 6, головкодержатель 7 и противо вес 8. Причем две свободные вершины рамки 1 укреплены на оси 2 и соединены пружиной 3 сжатия и тросом 4, связанным со шкивом 5 микродвигателя 6, а на других двух противоположных вершинах рамки 1 укреплены головкодержатель 7 и противовес 8.При работе устройства противовес 8 обеспечивает необходимый прижим...

Номер патента: 661405

Опубликовано: 05.05.1979

Авторы: Бучковский, Киселичник, Маруняк

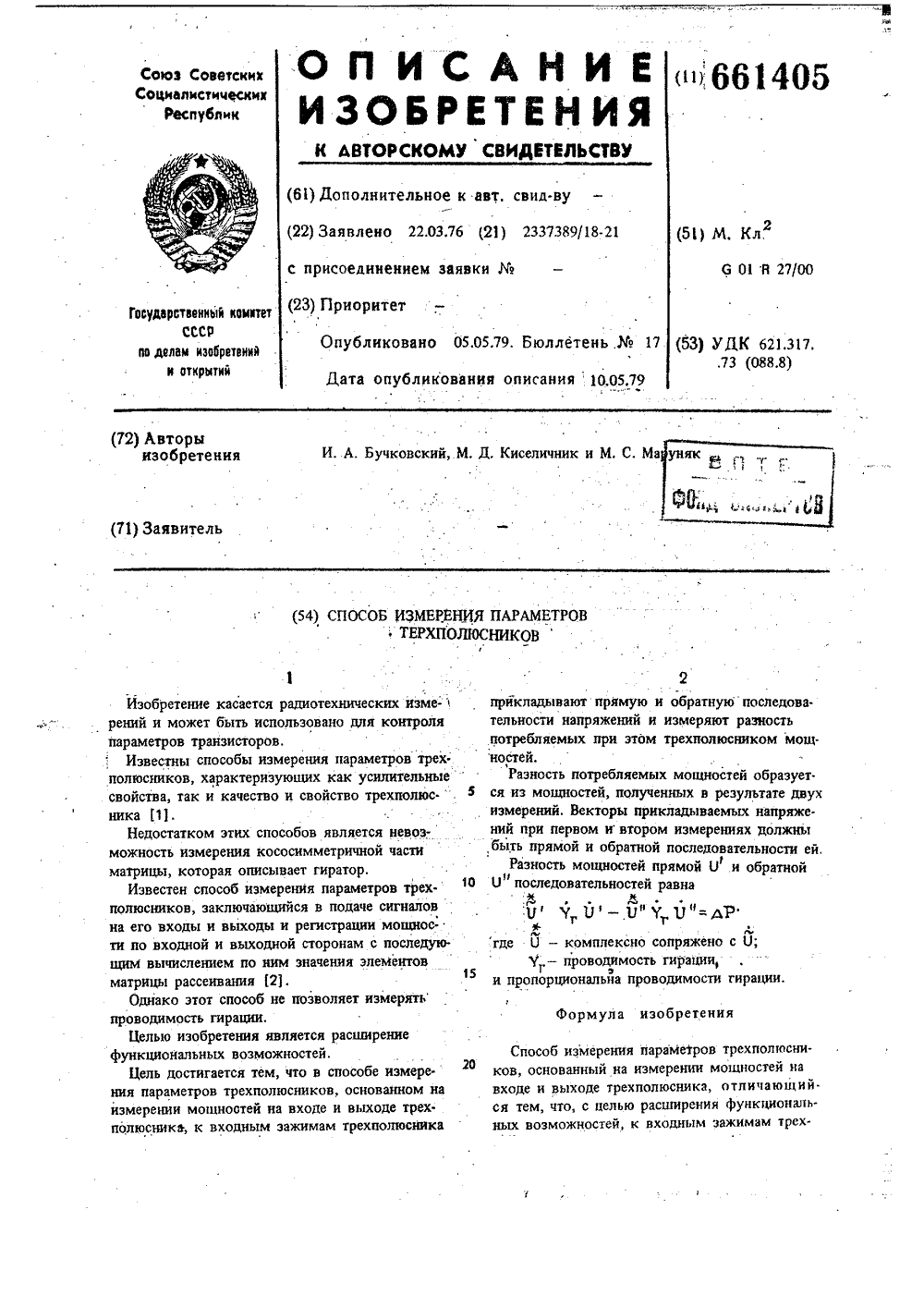

МПК: G01R 27/00

Метки: параметров, трехполюсников

...трехСпособ и ков, основа входе и вых ся тем, ч и воэмож 1Изобретение касается радиотехнических изме- рений и может быть использовано для контроля параметров транзисторов,Известны способы измерения параметров тре полюсников, характеризующих как усилительны свойства, так и качество и свойство трехполюсника (11.Недостатком этих способов является невозможность измерения кососимметричной части матрицы, которая описывает гиратор.Известен способ измерения параметров трехполюсников, заключающийся в подаче сигналов на его входы и выходы и регистрации мощности по входной и выходной сторонам щим вычислением по ним значения эл матрицы рассеивания 2.Однако этот способ не позволяет и проводимость гирации.Целью изобретения является расширение...

Номер патента: 590818

Опубликовано: 30.01.1978

Авторы: Золотков, Маруняк

МПК: G11B 15/50

Метки: автоматической, заправки, ленты, привод

...барабане, а другая на заправочной платформе.На чертеже схематически показан привод для заправки ленты,Направляющий барабан словками 1 сцепляется с зап формой 2 при помощи электромагнитной муфты скольжения, у которой одна часть 3 соединена с заправочной платформой, а другая часть 4 - с направляющим барабаном.5 При рабочем ходе с зафиксированной в рабочем положении заправочной платформы муфта выполняет функцию электромагнитного тормоза для регулировки и стабилизации скорости вращения направляющего барабана.10 Для заправки ленты в рабочую зону заправочная,платформа освобождается и за счет электромагнитных сил сцепления муфты поворачивается в направлении вращения направляющего барабана, вытягивая при этом 15 ленту из кассеты,Для вывода...

Номер патента: 538503

Опубликовано: 05.12.1976

Автор: Маруняк

МПК: H04N 5/14

Метки: видеосигнала, записываемого

...9,Устройство работает следующим обра538503 Составитель А, КузнецовРедактор Федотов Техред М. Ликович Корректор В. Куприянов Заказ 5731/34 Тираж 842 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 выхода снимается частотномодулированный сигнал, который подается на фильтр частоты синхроимпульсов 8 для выделения частоты вершин синхроимпульсов. На выходе фильтра 8 значительную амплитуду имеет сигнал с частотой, лежащей в полосе пропускания фильтра,Выходной сигнал фильтра частоты синхроимпульсов 8 через детектор привязки 4 и сумматор 3, в котором он складывается с видеосигналом, поступает...

Номер патента: 523527

Опубликовано: 30.07.1976

Авторы: Маруняк, Михайлов

МПК: H03K 13/17

Метки: анологоцифрового, коррекции, нуля, преобразователя

...а ключи 2 и 7 замкнуты. Во время второго такта кл 1 оч 1 замкнут, остальные разомкнуты. На вход усилителя постоянного тока,З поступает исследуемое напряжение Ьи проискодит его преобразование.Автоматическая коррекция нуля производится следующим образом.При поступлении импульсов пилоооразното напряжения от источника линейно-изменяющегося напряжения б происходит срабатывание компараторов 4 и 5. Вход усилителя постоянного тока 3 при этом соединен с общей шиной через ключ 2. В этом случае результат преобразования, определяемый длител ностью интервала времени между срабатываниями компараторов 4, 5, равен суммарному дрейфу нуля усилителя постоянного тока 3 и компараторов 4, 5. Для коррекции дрейфа нуля необходимо достичь такого состоянич схемы,...

Номер патента: 491149

Опубликовано: 05.11.1975

Авторы: Лукьянов, Маруняк

МПК: G11B 5/02

Метки: генератор, записи, магнитной, стирания

...пм резисторы 10 и 11.Генератор работает как обычный симмет ричпый мультивибратор. Мощность, рассеиваемая на транзисторах, уменьшается благодаря влиянию индуктивностей 8 и 9, приводящему к обострению фронтов импульсов на коллекторах транзисторов. Резисторы 10 и 11 О небоходимы для устранения опасности паразитного возбуждения схемы в области верхних частот. р х.Цель изобретенирассеиваемой настирания на симмеЭто достигаетсялекторы каждого ины к колебательнолельно включенныеНа чертеже пристирания.Она вклюричного мусвязи которсторах 3, 4 я - уменьшен транзисторах тричном муль в результате т з транзисторо му контуру индуктивност ведена схема Предмет изобре ти я Генератор стирания для маги собранный по схеме спмметри впбратора с...

Номер патента: 466464

Опубликовано: 05.04.1975

Авторы: Золотков, Маруняк, Чвак

МПК: G01R 19/26

Метки: величин, измеритель, электрических

...преобразователя.Предлагаемый измеритель электрических величин отличается тем, что между вторым выходом коммутатора и экраном включен конденсатор. Благодаря этому повышается помехоустойчивость измерителя.Сущность изобретения заключается в симметрировании влияния конструктивной емкости между экраном и корпусом включением дополнительного конденсатора.На чертеже показана схема предлагаемого измерителя электрических величин.Измеритель содержит экран 1, коммутатор полярности 2 с выходами 3 и 4, конденсатор 5, конструктивную емкость 6, преобразователь напряжение - частота 7, заключенный в корпус 8.В процессе измерения, осуществляемого в два цикла, на вход преобразователя 7 с помощью коммутатора 2 подается входной сигнал сначала одной...

Номер патента: 450106

Опубликовано: 15.11.1974

Авторы: Золотков, Маруняк, Романов

МПК: G01R 19/26

Метки: вольтметр, интегрирующий, цифровой

...частоты преобразователя и может состоять, например, из линии задержки 9 с временем задержки, 5 равным длительности одного полупериодамодулирующей частоты, генератора 2, смесителя 11 и фильтра 13, выделяющего переменную составляющую выходной частоты,Состав устройства 6 аналогичен составу О устройства 7 с той лишь разницей, что вместо450106 Ух фильтра 13 низких частот включается фильтр 12 высоких частот, выделяющий суммарную частоту. Генератор 2 прямоугольных импульсов вырабатывает прямоугольное напряжение (меандр) с постоянной амплитудой и частотой. Устройство работает следующим образом,На вход сумматора 1 поступает измеряемоенапряжение У, и прямоугольные импульсы(меандр) с выхода генератора 2 с амплитудой Уо Промодулированное...

Номер патента: 449309

Опубликовано: 05.11.1974

Авторы: Золотков, Маруняк, Пивоваров

МПК: G01R 19/26

Метки: величин, измеритель, неэлектрических, электрических

...ния дей диффере чика и разнесены Предл йзвестных тем, что он снаб ром измеряемой величины, у стоты и сумматором двух ч вход второго частотного дат к выходу устройства измене (направления действия) изм ны, а выход через умножи к одному из входов суммато другому входу которого под пе вого частотного датчика,ен аттенюатамножителем ча: астот, причемчика подключенния полярностиеряемой велич тель частотыра частоты, к ключен выход 2а выход сумВ первый такт измерений частота на выходе датчика 4 соответствует выразтеию1 Рф 1"г" Д.+а" ф "1,3 Р.матора частот соединен со входом измерятеля двух частот.На чертеже изображена функтвюнальнасхема измерителя,Измеритель содержит устройство изменения полярности 1 (направления действия) измеряемой...

Номер патента: 437969

Опубликовано: 30.07.1974

Авторы: Золотков, Маруняк, Мосиевич

МПК: G01R 13/02

Метки: величин, измеритель, направленных, физических

...изменения направления действия измеряемой величины в другое положение, изменяет действие этой величины на частотный датчик в противоположном предыдущему направлении.Тем же сигналом переполнения счетчика 12 открывается ключ 7, и через схемы ИЛИ 8 и 9 на входы счетчиков 11 и 12 подаются импульсы с частотой генератора досчета, Сигнал переполнения счетчика 111 закрывает ключ 7. В результате этой операции счетчик 11 оказывается в состоянии О, а в счетчике 12 досчитаны импульсы, количество которых равноп=Ж - и (3)Этот же сигнал переполнения счетчика 11 открывает ключи 4 и 6, подключая выход генератора образцовой частоты через схему ИЛИ 8 к входу счетчика 11, а выход частотного датчика через схему ИЛИ 9 к входу счетчика 12, Частота...
