Генератор прямоугольных импульсов

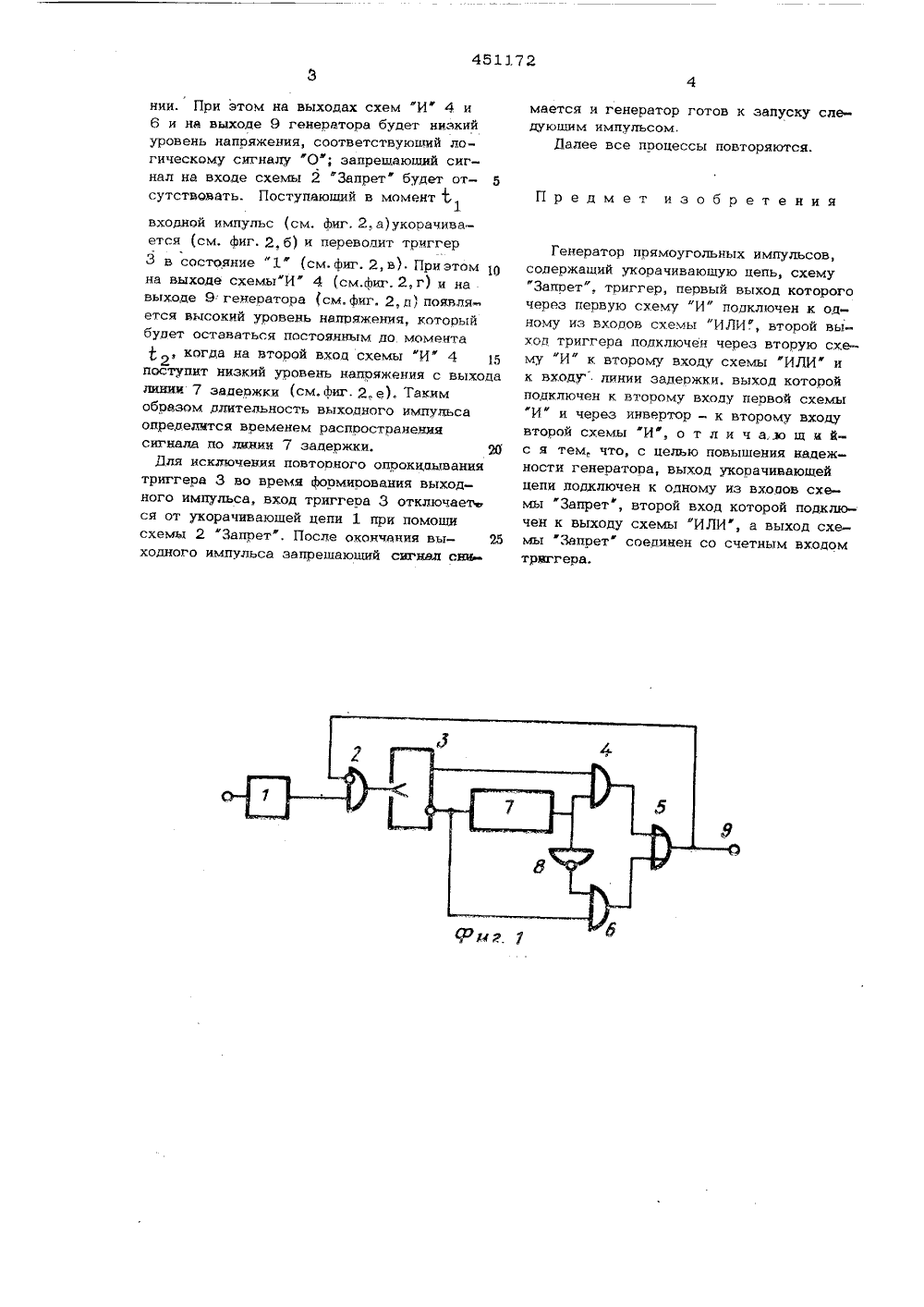

ОЛ ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаз Советских(61) Зависимое от авт. свидетельства -21) 1857725/26-9 5.12.72 инение 2) Заявлен 3/ 51) М. Кл заявки рисо Государственный комитет Совета Министров СССР оо дедам изобретений и открытий(088. 8 Дата опубликования писания 05,05.75 72) Авторы изобретения Крамущенко и Е. В, Нартов енинградский ордена Ленина электротехнический институт . им, В,И,Ульянова (Ленина) 71) Заявитель(54) ГЕНЕ РАТ МОУГОЛЬНЫХ ИМПУЛЬСОВ укорачиваюшей цепи з входов схемы "За подключен к одному Изобретение относится к радиотехникен может быть использовано в радиотехнических системах, в которых используется обработка сигналов методом совпадений, а также в устройствах, где необходимо формировать сигналы заданной длительности из потока сигналов случайной длительности.Известен генератор прямоугольных импульсов, содержащий укорачнваюшую цепь, схему "Запрет", триггер, первыйвыходкоторого через первую схему И подключен к одному из входов схемы "ИЛИ", второй выход триггера подключен через вторую схему И" к второму входу схемы "ИЛИ" и к входу линии задержки, выход которой подключен к второму входу первой схемы "И и через инвертор - к второму входу второй схемы "И.Однако известный генератор имеет недостаточную надежность.Целью изобретения является повышение надежности генератораДля этого выход рет", второй вход Которой подключен к выходу схемы ИЛИ, а выход схемы "Запрет" соединен со счетным входом триггера.Изобретение пояснено чертежами, На фиг. 1 приведена схема генератора;на фиг. 2 - диаграммы напряжений.Генератор прямоугольных импульсов содержит укорачивающук цепь 1, схему 2 фЗапретф, триггер 3, первый выход которо го через схему "И" 4 подключен к одномуиз входов схемы "ИЛИ 5. Второй выход триггера 3 через схему "И" 6 подключен к второму входу схемы ИЛИ 5 и к входу линии 7 задержки, выход которой под ключен к второму входу схемы "И 4 ичерез инвертор 8 - к второму входу схемы ИфВыход укорачиваюшей цепи 1 подключенк одному из входов схемы 2 Запрет", вто рой вход которой подключен к выходу схемы "ИЛИ 5, а выход схемы 2 Запрет" соединен со счетным входом триггера 3.Генератор работает следующим образом.Пусть до прихода запускающего импуль са триггер 3 находился в нулевом состоянии. При этом на выходах схем "И 4 и 6 и на выходе 9 генератора будет низкий уровень напряжения, соответствующий логическому сигналу О"; запрещающий сигнал на входе схемы 2 "Запрет будет от сутствовать. Поступающий в момент ь входной импульс (см, фиг. 2, а)укорачивается (см, фиг. 2, б) и переводит триггер 3 в состояние "1" (см. фиг. 2, в). При этом 1 О на выходе схемы"И 4 (см.фиг. 2,г) и на выходе 9 генератора (см. фиг, 2, д) появляется высокий уровень напряжения, который будет оставаться постоянным до момента, когда на второй вход схемы "И" 4 152поступит низкий уровень напояжения с выхода линии 7 задержки (см,фиг. 2. е). Таким образом длительность выходного импульса определится временем распространения сигнала по линии 7 зацержки. 26Для исключения повторного опрокидывания триггера 3 во время формирования выходного импульса, вход триггера 3 отключает ся от укорачиваюшей цепи 1 при помощи схемы 2 "Запрет", После окончания вы ходного импульса запрещающий сигнал сни мается и генератор готов к запуску слесуюшим импульсом,Далее все процессы повторяются.Предмет изобретенияГенератор прямоугольных импульсов, содержащий укорачиваюшую цепь, схему "Запрет", триггер, первый выход которого через первую схему "И" подключен к одному из входов схемы "ИЛИ., второй выход триггера подключен через вторую схему "И" к второму входу схемы "ИЛИ" и к входу линии задержки. выход которой подключен к второму входу первой схемы "И" и через инвертор - к второму входу второй схемы И, о т л и ч а,ю щ и йс я темчто, с целью повышения надежности генератора, выход укорачивающей цепи подключен к одному из входов схемы "Запрет", второй вход которой подключен к выходу схемы "ИЛИ", а выход схемы "Запрет" соединен со счетным входомтриггера.Составитель КЕрцннРедакторА Зиньковский Техред Н,Сенина Корректоры: ТГревцоваЗаказ Изд. М /Ю/ Тираж 811 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, 113035, Раушская наб., 4Предприятие Патент, Москва, Г.59, Бережковская наб., 24 фКМП Зк.1 М 1 О тир,В 11
