Котухова

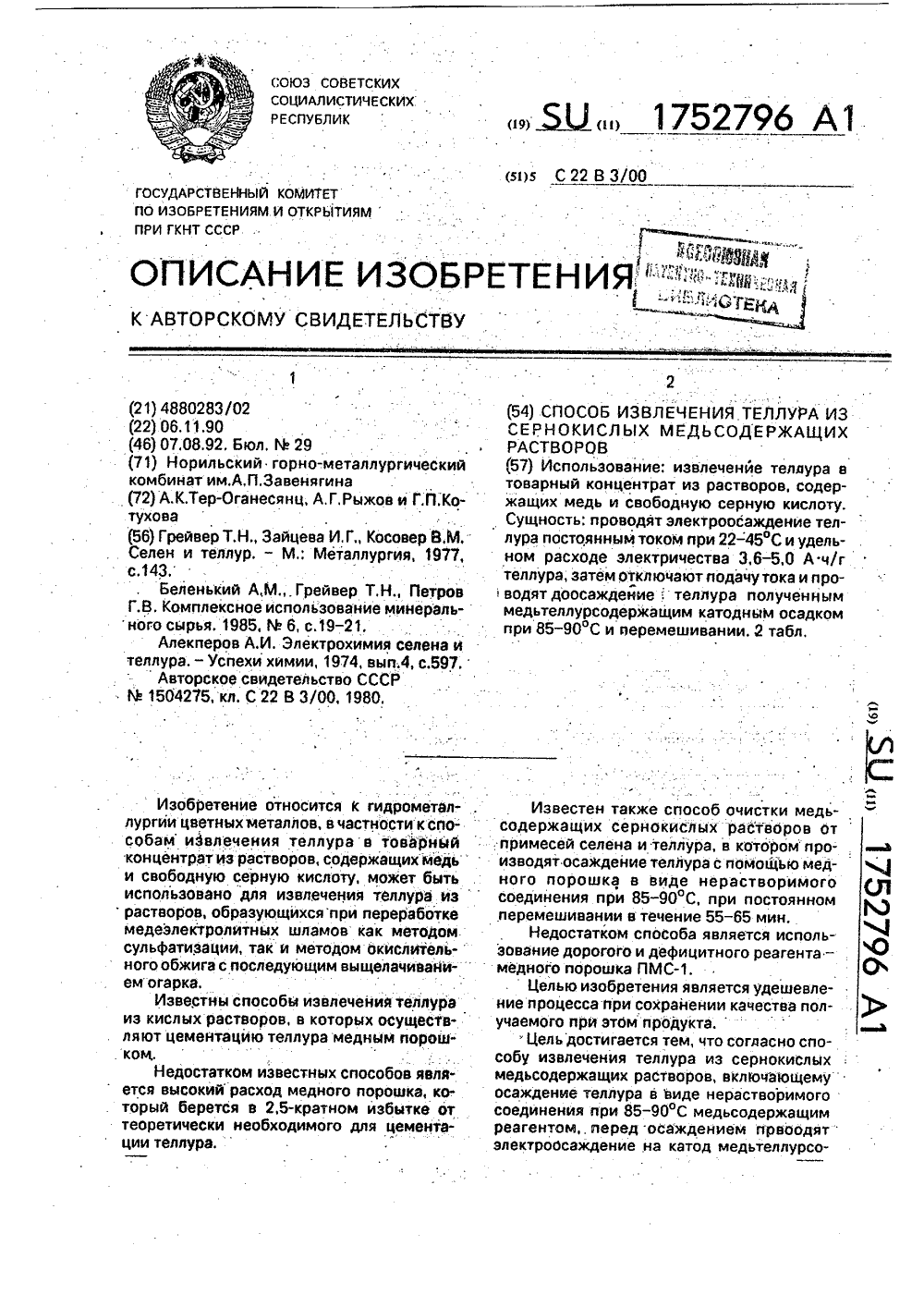

Номер патента: 1752796

Опубликовано: 07.08.1992

Авторы: Котухова, Рыжов, Тер-Оганесянц

МПК: C22B 3/00

Метки: извлечения, медьсодержащих, растворов, сернокислых, теллура

...путем выщелачивания огарка от окислительного обжига медьэлектролитного шлама в растворе серной кислоты и содержит, г/л; теллур 1,56; медь 78,3;серная кислота 215Электролизер представляет собой стеклянный стакан объемом 1 л с опущенными внего двумя свинцовыми анодами и меднымметодом. Перемешивание электролита и нагрев осуществляют с помощью магнитной10 мешалки. Питание на электроды подают отвыпрямителя ВСА. Осаждение проводятв две стадии. На первой стадии в ячейкизаливают 0,75 л раствора и проводят электролиз, при плотности тока 10 кА/м и силе15 тока 15,5 А, удельном растворе электричества З,З А ч/г и температуре ЗООС, Затем токотключают, нагревают раствор до 90 С иперемешивают в течение 60 мин с аэрациейвоздухом. В растворах и...

Номер патента: 1627577

Опубликовано: 15.02.1991

Авторы: Биркин, Каримов, Котухов, Котухова

МПК: C22B 3/28

Метки: железа, кислых, металлов, разделения, растворов, тяжелых, хлоридных, цветных

...в трибутилфосфате (опыт 1) по предлагаемому способу, раствором ЗОХ ТОА в керосине с добавлением 103 изооктилового спирта по известному способу (опыт 2), а также последовательной экстракцией металлов вначале неразбавленным трибутилфосфатом, а затем ЗОБ-ным раствором Тф в керосине с добавлением 107 изооктилового спирта в условиях прототипа (опыты 3,4), Результаты приведены в табл. 4.Из реэкстрактов известным способом (осаждением оксалатов кобальта и их прокалкой) получен оксид кобальта и проанализирован на примеси,.Как следует из приведенных результатов, предложенным способом может быть получен оксид кобальта высшего сорта А с извлечением 997, другим способом получают либо бракованную продукцию, либо продукцию более низкого качества с...

Номер патента: 876668

Опубликовано: 30.10.1981

Авторы: Волков, Долматов, Котухова, Мухамеджанов, Суслов, Чегодаев

МПК: C08J 7/08

Метки: полибисмалеимидаминов, термообработки

...в синтетических маслах на основе полисилоксанов или высших угеводоцодов при 140-220 С в течение 10 - 13 ч.Механические свойства ненаполненных полибисмалеимидаминов, например; на основе М,М -гексаметиленбисмалеи. -мида и 4,4 -диаминодифенилметана, и полибисмалимидаминов, содержащих наполнители, например, на основе М,М -4,4 -дифениленметанбисмалеимида, 4,4 -диаминодифенилметана и корот 1кого стекловолокна можно улучшить на несколько десятков процентов путем ступенчатой термообработки изделий в среде, находящейся в качественно ином физическом состоянии, чем в известных способах, При этом электрические свойства иэделий сохраняются.На первой стадии, проходящей на воздухе, за счет окислительной сшивки и деструкции поверхность изделий из...
