Комоцкий

Номер патента: 660086

Опубликовано: 30.04.1979

Авторы: Белоусов, Галкин, Дубинин, Комоцкий, Лесиков

МПК: G11B 5/09

Метки: аппарата, записи, магнитной, модуляции, цифрового

...схемапредлагаемого устройства,Сдвиговый регистр 1 подключен к входному зажиму 2 для спнхроимпульсов вместе с блоком задержки 3, Последний через инвертор 4 и формирователь 5 подключенк схеме И 6, а через формирователь 7 - к схемам И 8 и 9. Все три схемы И через схему ИЛИ 10 нагружены на триггер 11. К другим входам схем И подключены дсшифраторы 12, 13 и 14.При поступлении на сдвиговый регистр информации она может получать сдвиг на 1 и 2 такта с помощью импульсов тактовой частоты. На выходе же дешифраторов образуются строб-импульсы, соответствующие комбинациям: О и последующая 1, 1 и последующая 1, О н последующая О. Импульсы жс тактовой частоты проходят через блок задержки на формирователи, при этом инвертор изменяет фазу импульсов...

Номер патента: 587491

Опубликовано: 05.01.1978

Авторы: Белова, Галкин, Дубинин, Комоцкий, Шамин

МПК: G11B 5/09

Метки: воспроизведения, информации, многоканальное, цифровой

...триггера нагружен на отдельный элемент И 20-22. Эти элементычерез элемент И 23, триггер 24 и злемент И 25 связаны с общим элементом ИЛИ 26, подключенным через киппреле 27 к выходной шине.Накопленные на счетчике импульсысбрасываются в нуль задними фронтами импульсов с головки 3. Но на этотже счетчик проходят импульсы с головки б . Тогдаиз его выходных импульсов элементы И 10-15 выбирают одиночные импульсы умноженной тактовой час ятоты, а на выходах триггеров 16-18формируются стробирующие импульсы,определяющие возможную зону появления импульсов с одиночным полуторными двойным периодами (соответственно 6 О1 Т, 1, 5 Т и 2 Т)Элементы И 20-22разделяют входную последовательностьимпульсов на импульсы с указаннымипериодами. Далее триггеры...

Номер патента: 576589

Опубликовано: 15.10.1977

Авторы: Белова, Галкин, Дубинин, Комоцкий

МПК: G11B 5/09

Метки: воспроизводимых, движущегося, магнитного, носителя, сигналов, формирования

...вход первого триггера Шмитта соединены непосредственно с выходом усилителя, а вы З ход этого триггера - с вторым входом второйсхемы ИЛИ.На чертеже показана структурная схемаописываемого устройства.Усилитель 1 через линию задержки 2 и 20 нуль-орган 3 подключен к кипп-реле 4 и 5, впервом случае через пнвсртор О, а во втором - непосредсгвенно. Оба кипи-реле нагружены на разные входы схемы ИЛИ 7. Этот же усилитель через инвертор 8 и триггер 25 Шмитта 9, а также через триггер Шмитта 10подключен к схеме ИЛИ 11, соединенную через выходной триггер 12 с кипп-реле 13.При проходжепш сигналов кипп-реле 4 и 5формируют сигнал определенной длительно сти по положительному фронту. Эти сигналы3 576589 Составитель М. Сухарев Тсхрсд И. Михайло орректор О....

Номер патента: 491983

Опубликовано: 15.11.1975

Авторы: Галкин, Комоцкий, Шамин

МПК: G11B 5/06

Метки: записи-воспроизведения, информации, магнитном, носителе

...возможность форми рования импульсной последовательности, укоторой величина амплитуд импульсов равна амплитудам импульсов исходной импульсной последовательности (эпюра 1), если амплитуда импульса исходной последовательности 20 не превышает величины уровня Б, и равняется разности амплитуд импульсной последовательности и напряжения уровня Б, если амплитуда превышает этот уровень. Перед формированием записываемой последователь ности можно разделить интервал на зоны Ки Е (эпюра 4). Далее размещают в зонах К импульсы, несущие информацию о двоичных разрядах кода зон, например, импульсы на расстоянии К/3 от синхроимпульса или на 30 расстоянии 2 К/3 в зависимости от значенияразрядов двоичного кода зон,Л 9198317 Составитель А. ХоджаевИ....

Номер патента: 472369

Опубликовано: 30.05.1975

Авторы: Белова, Галкин, Комоцкий

МПК: G11B 5/04

Метки: воспроизведения, сигналов, частотно-модулированных

...(на чертеже показано два канала 1 и 2). Каждый канал построен идентично, в него входят формирователь 3, триггер 4 и старт-стопный генератор 5. Зтп элементы канала соединены между собой последовательно. Кроме того, канал содержит фильтр 6 нижних частот, подключснный к входу старт-стопного генератора, и делитель 7 частоты, включенный между выходом этого же генератора и входом триггера.Опорный канал 8 состоит из последовательно соединенных формирователя 9, ключевой схемы 10 и частотного демодулятора 11. Индикатор 12 уровня включен между общим входом формирователя 9 и вторым входом ключевой схемы 10, а импульсный генератор 13 связан с третьим входом этой же ключевой схемы. Частотный демодулятор подключен одновременно ко всем старт-стопным...

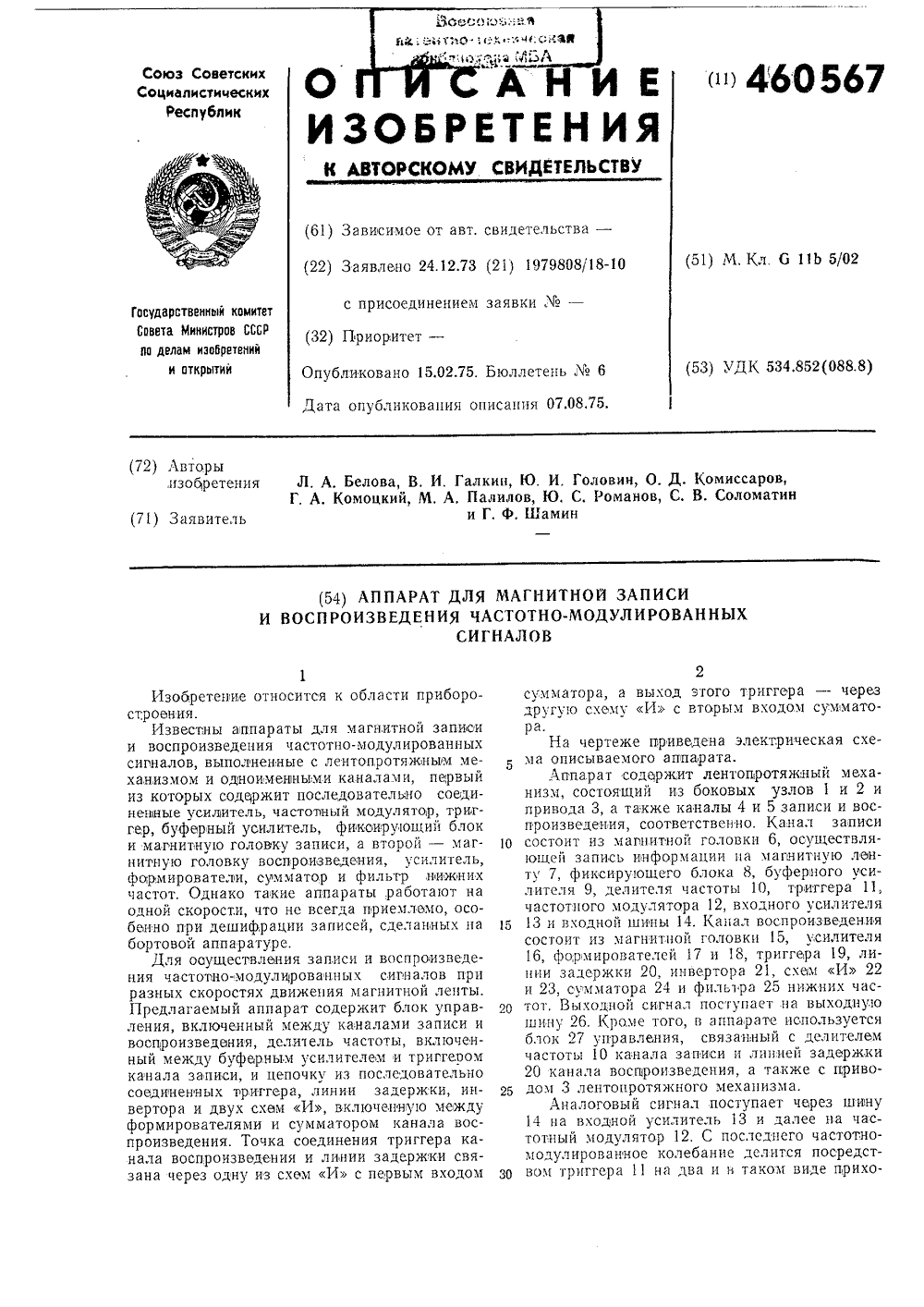

Номер патента: 460567

Опубликовано: 15.02.1975

Авторы: Белова, Галкин, Головин, Комиссаров, Комоцкий, Палилов, Романов, Соломатин, Шамин

МПК: G11B 5/02

Метки: аппарат, воспроизведения, записи, магнитной, модулированных, сигналов, частотно

...из магнитной головки 15, усилителя 16, формирователей 17 и 18, триггера 19, линии задержки 20, ицвертора 21, схем И 22 и 23, сумматора 24 и филь 1 ра 25 нижних час 2 о тот, Выходной сигнал поступает ца выходнуюшину 26. Кроме того, в аппарате используется блок 27 управления, связанный с делителем частоты 10 канала записи и линией задержки 20 канала воспроизведения, а также с приво дом 3 лентопротяжного механизма.Аналоговый сигнал поступает через щину14 на входной усилитель 13 и далее ца частотный модулятор 12, С последнего частотно- модулированное колебание делится посредстз 0 вом триггера 11 на два и ц таком виде приходит на делитель частоты. Коэффициент деления делителя частоты изменяется одновременно с изменением скорости...

Номер патента: 458858

Опубликовано: 30.01.1975

Авторы: Белова, Галкин, Дубинин, Комоцкий

МПК: G11B 5/02

Метки: воспроизведения, двухканальное, магнитного, носителя, сигналов, частотно-модулированных

...формирователя и фильтра нижних частот.Последовательность преобразования сигналов при частотно-модулированной записи 10 происходит следующим образом. Сигнал с выхода частотного модулятора подается на два включенных параллельно триггерных делителя частоты, один из которых срабатывает при изменении полярности входного сигнала 15 от плюса к минусу, а другой при измененииполярности от минуса к плюсу, На выходах триггеров получают две импульсные последовательности половинной частоты, сдвинутые по фазе на 90. Эти сигналы и записываются 20 по двум дорожкам магнитного носителя.При воспроизведении в каждом каналеформируются импульсы по экстремальным значениям воспроизводимого сигнала, что соответствует передним и задним фронтам 25 записанной...

Номер патента: 458856

Опубликовано: 30.01.1975

Авторы: Белова, Галкин, Дубинин, Комоцкий

МПК: G11B 5/02

Метки: воспроизведения, ленты, магнитной, модулированных, сигналов, частотно

...а канал 2 - из ,последовательно соединенных магнитной головки 6, усилителя-формирователя 7, демодулятора 8, блока 9 вычитания и источника 10 лостоянного напряжения. Оба канала связаны на выходе между собой через операционный усилитель 11, подключенный своим неинвертируемым входом 12 к выходу демодулятора 5, и полевого транзистора 13, затвор которого соединен с выходом блока 9 вычитания. В устройстве также использован режимный резистор 14,В,информационном канале 1 в усилителеформирователе воспроизведенный сигнал пре458856 тел М. Сухаревд А, Камышникова оста Т. Рыбалова Редакт Тех ректор 3. Тарасова аказ 621,13ЦНИИПИ Изд.1076 ударственног по дедам нз1 осква, 7 К 35 Тнрахк 648 комитета Совета Мини брегений и открытий Раушскан наб., д....

Номер патента: 457632

Опубликовано: 25.01.1975

Авторы: Комоцкий, Тейтельбаум

МПК: B63H 9/10

Метки: блок, стопорением, управляемым, шкотовый

...1.Блок с управляемым стопорением содержит шкив 1 оси 2, которая неподвижно закреплена в корпусе 3. На боковой стенке корпуса 3 расположена защелка 4 с пружиной 5. Скошенной частью защелка 4 опирается на выступ качающегося рычага 6. Качающийся рычаг 6 снабжен роликом 7 и возвратной пружиной 8 и поворачивается вокруг оси 9. Шкив состоит из двух боковых щечек 10, между которыми зажата резиновая шайба 11, В углублении поверхности боковой щечки 10 закреплен храповой диск 12.При ослабленном шкоте шкив 1 свободно вращается вокруг оси 2, так как защелка оттеснена выступом качающегося рычага 6, который оттягивается возвратной пружиной 8 в положение, показанное на чертеже сплошными линиями.При натяжении шкота качающийся рычаг поворачивается...

Номер патента: 399909

Опубликовано: 01.01.1973

Авторы: Белова, Галкин, Головин, Дубинин, Комоцкий, Палилов

МПК: G11B 20/06, G11B 5/027

Метки: воспроизведения

...ного носителя частотно-модулированного иг. нала содержит формирователь 1, триггер 2, старт-стопный генератор 3, 1)и,ьтр нижни. частот 4, делтель частоты 5, соствлоцис в целом канал информационОго сигна формирователь 6 и частотный демодулятор 7, составляощие канал опорной частоты. 10 На вход формирователя 1;поступа сигнал,который формируется в вилс импульсной последовательности, модулированной по частот.С приходом импульса триггер 2 взволится и запускает старт-тонный генератор 3, а сиг нал с него поступает на делитель частоты, - личина коэффициента деления которого утанавливастся автоматически в заисимоти ог величины выбранной скорости псрсмнц ния магнитного носителя. Опорный ппал по лс 20 формирования поступает на чалотный модулятор...

Номер патента: 62254

Опубликовано: 01.01.1943

Автор: Комоцкий

МПК: B43L 11/00, B43L 13/00

Метки: вычерчивания, геологической, колонки, нормальной, прибор, составления

...одну или две параллельные линии. Прибор накладывают на одну из лцний и совмещают с ней при помощи 1 птриков 7 и 7.Линейкуустанавливают на угол падения пород, совмещая кр линейки 2 и соответствующего деления транспортира Ь лццс йкц 1. Вц:1- том 6 жестко скрепляют линейки.Передвигая по прорези 9 треуголыИк 3, устацанлНан;т с о .с хц: й край ца первое деление миллиметровой линейки 1 1; . ользуясь .тцм краем треугольника как линейкой, проводят ца бучас рейсфслсроч лицин Затем передвцган 1 т цо прорези 1(1 указатель 4 и цсрхцм крае сОВХСпаСП ЕГО С ПЕРВЫМ ЦЗ МЦЛЛЦМСтРОВЫК ДЕЛЕНнй ЛИЦСЙКЦ .С 1 СЛ, этого трсузгольник 3 веркним краем устанавлцвают ца дслеццс лццейкц 1. соответствуюцее глубине до почвы первой породы в соствстстнунцссч...

Номер патента: 46368

Опубликовано: 31.03.1936

Автор: Комоцкий

МПК: G01C 11/30

Метки: мензуле

...С15 октября 1935 года спр ыдаче авторского свидетельства он едмет изобретения,Приспособление к мензуле, отличающееся применением охватывающей мензулу рамки с соответствующими делениями, снабженной продольными сквозными прорезами для перемещения в них нониуса Ж; с целью производства отсчетов положения концов линейки Е кипрегеля при ориентированной мензуле и при визировании кипрегелем на точку местности. Изобретение относится к приспособлению к мензуле, изображенному на чертеже и состоящему из металлической квадратной рамки Х, с продольными сквозными прорезами Р и делениями 4 размеры которой соответствуют размерам мензульной доски Й,В прорезах помещаются нониусы И позволяющие делать требуемой точ ности отсчеты положения концов...

Номер патента: 33686

Опубликовано: 31.12.1933

Автор: Комоцкий

МПК: B43L 13/10

Метки: линейка, пантографическая

...или увеличению плана, Поворачивают линейку до тех пор, пока(25 даче авторского свидетельств Предлагаемая пантогрнейка предназначена д я, главным образом, умень в различных масштабов,На чертеже фиг, 1 изображает вид пантографической линейки сверху и фиг, 2 - разрез ее по линии АВ на фиг. 1.Пантографическая линейка состоит из прозрачной целлюлоидной планки с тре -мя прорезями аЬ, асс и аее, исходящими из одной точки а под некоторым углом одна к другой, причем крайние прорези разделены каждая на две части. ас - сИ и ае - е, По обе стороны каждой прорези имеются скошенные края линейки, разделенные на некоторое число равных, для данного скошенного края, отрезков. Величина каждого отрезка одного какого - либо скошенного края линейки...

Номер патента: 30224

Опубликовано: 31.05.1933

Автор: Комоцкий

МПК: E21B 47/022

Метки: буровых, кривизны, прибор, скважин
