Устройство для воспроизведения частотно-модулированных сигналов

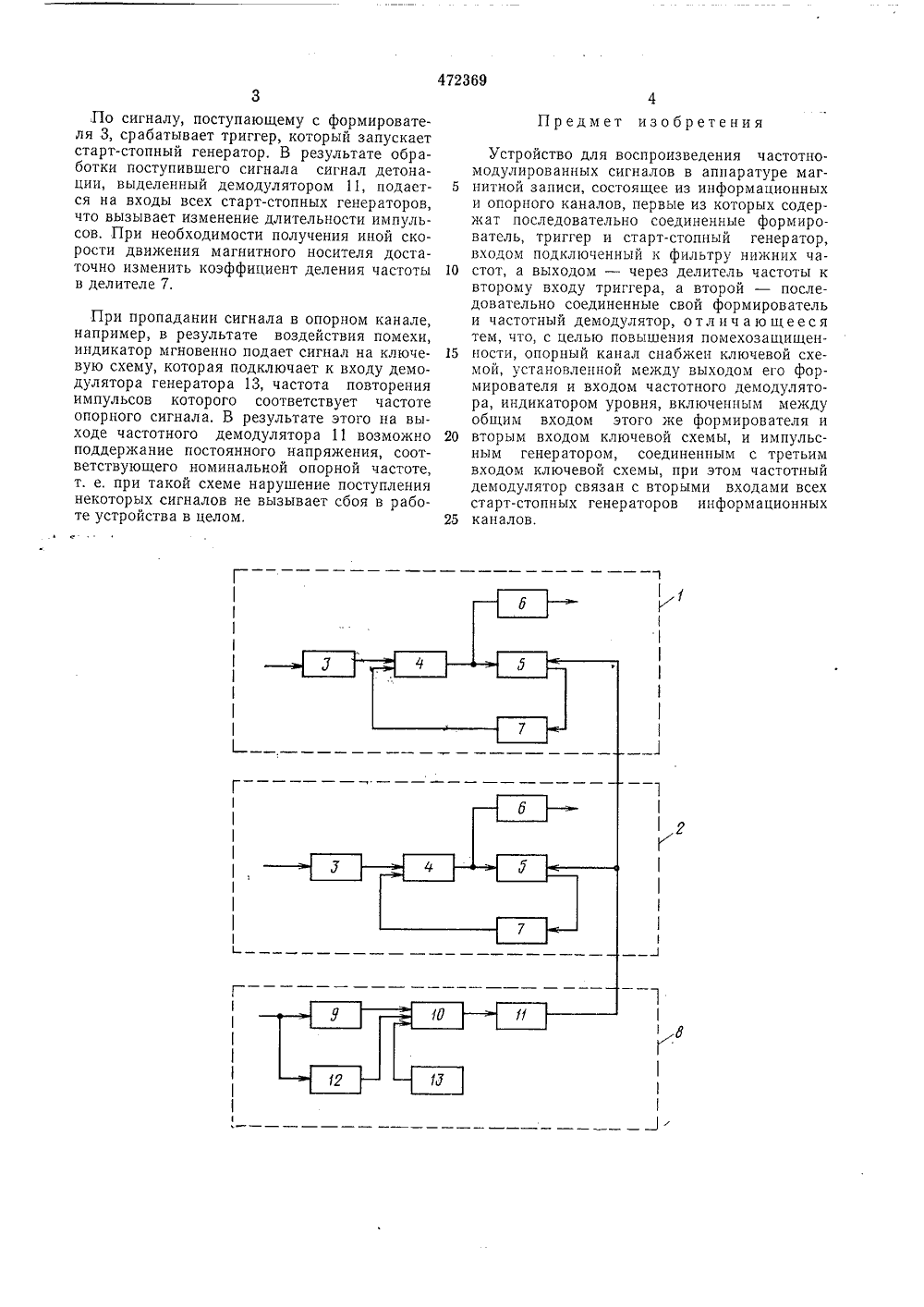

пп 472369 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЫТОРСЗОМУ СВИДЕТЕДЬСИУ Союз Советских Социалистических Республик61 ополнительное к авт, свид-ву 1) М. Кл. б 11 Ь 5,04 21) 1986255/18 2) Заявлено 03.01.7 присоединением заявки осударстввнный комитет(23) ПриоритетОпубликовано 30.05,75. Бюллетень МДата опубликования описания 22.09.7 Совета Министров СССРло делам изобретений о 3) Ъ ДК ь 34,8 о 2(088 и открытии(71) Заявите 54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЧАСТОТНО-МОДУЛ И РОВАН НЫХ СИГНАЛОВ приборое магнитналов, задуляции. к област аппарату едения сиг стотной м Изобретение относитс строения, в частности, ной записи и воспроиз писываемых методом ч Известны устройства для воспроизведения частотно-модулированных сигналов в аппаратуре магнитной записи, состоящие из информационных и опорного каналов, в первых из которых установлены формирователь, триг гер, старт-стопный генератор, фильтр нижних частот и делитель частоты, а во втором - другой формирователь и частотный демодулятор. Такие устройства просты в настройке, имеют хорошие эксплуатационные 15 характеристики, надежны в работе, однако из-за недостаточной помехозащищенности происходят сбои при получении информации и наблюдается пониженная достоверность воспроизведения. 20Цель изобретения - повышение помехозащищенности устройства.Это достигается благодаря тому, что предлагаемое устройство снабжено опорным каналом ключевой схемой, установленной между выходом формирователя этого канала и входом частотного демодулятора; индикатором уровня, включенным между общим входом формирователя и вторым входом ключевой схемы; и импульсным генератором, соединенным с третьим входом ключевой схемы; при этом частотный демодулятор связан одновременно с вторыми входами всех старт-стопных генераторов информационных каналов устройства.На чертеже показана блок-схема устройства для воспроизведения частотно-модулированных сигналов.Устройство может содержать неограниченное число информационных каналов (на чертеже показано два канала 1 и 2). Каждый канал построен идентично, в него входят формирователь 3, триггер 4 и старт-стопный генератор 5. Зтп элементы канала соединены между собой последовательно. Кроме того, канал содержит фильтр 6 нижних частот, подключснный к входу старт-стопного генератора, и делитель 7 частоты, включенный между выходом этого же генератора и входом триггера.Опорный канал 8 состоит из последовательно соединенных формирователя 9, ключевой схемы 10 и частотного демодулятора 11. Индикатор 12 уровня включен между общим входом формирователя 9 и вторым входом ключевой схемы 10, а импульсный генератор 13 связан с третьим входом этой же ключевой схемы. Частотный демодулятор подключен одновременно ко всем старт-стопным генераторам информационных каналов, 3,По сигналу, поступающему с формирователя 3, срабатывает триггер, который запускает старт-стопный генератор. В результате обработки поступившего сигнала сигнал детонации, выделенный демодулятором 11, подается на входы всех старт-стопных генераторов, что вызывает изменение длительности импульсов. При необходимости получения иной скорости движения магнитного носителя достаточно изменить коэффициент деления частоты в делителе 7. При пропадании сигнала в опорном канале, например, в результате воздействия помехи, индикатор мгновенно подает сигнал на ключевую схему, которая подключает к входу демодулятора генератора 13, частота повторения импульсов которого соответствует частоте опорного сигнала. В результате этого на выходе частотного демодулятора 11 возможно поддержание постоянного напряжения, соответствующего номинальной опорной частоте, т. е, при такой схеме нарушение поступления некоторых сигналов не вызывает сбоя в работе устройства в целом. 472369 Предмет изобретенияУстройство для воспроизведения частотномодулированных сигналов в аппаратуре маг нитной записи, состоящее из информационныхи опорного каналов, первые из которых содержат последовательно соединенные формирователь, триггер и старт-стопный генератор, входом подключенный к фильтру нижних ча стот, а выходом - через делитель частоты квторому входу триггера, а второй - последовательно соединенные свой формирователь и частотный демодулятор, о т л и ч а ю щ е е с я тем, что, с целью повышения помехозащищен ности, опорный канал снабжен ключевой схемой, установленной между выходом его формирователя и входом частотного демодулятора, индикатором уровня, включенным между общим входом этого же формирователя и 20 вторым входом ключевой схемы, и импульсным генератором, соединенным с третьим входом ключевой схемы, при этом частотный демодулятор связан с вторыми входами всех старт-стопных генераторов информационных 25 каналов.
