Кобяков

Номер патента: 504940

Опубликовано: 28.02.1976

Авторы: Кобяков, Лукашин

МПК: G01H 1/00

Метки: виброакселерометр, пьезоэлектрический

...постоянных достаточно широк и для выбора материала с повышенной чувствительностью (чувствительность виброакселерометра определяется отношением пьезоэлектрической постоянной д к диэлектрической проницаемости в материала) можно воспользоваться следующей таблицей:Л 1 атериал 10 " к/н 0,22 0,34 0,34 1700 1730 1730 374 584 584 Пьезокерамика состава ЯХТ - 5 (И,ТС 19) 1,00 1,50 1,50 10,33 9,35 9,35 10,32 13,98 13,98.Чонокристаллы7 пО Полярная ось пьезоэлемента 1 перпендикулярна к плоскости крепления. Предварительные усилители 7, 8 и 9 (либо по напряжению, либо по заряду) выполнены на основе полевого транзистора и расположены на корпусе виброакселерометра или вблизи него.При измерении вибрации вдоль оси Л в кристалле возникает...

Номер патента: 501003

Опубликовано: 30.01.1976

Авторы: Александров, Кобяков

МПК: B63B 9/02

Метки: бассейне, буксируемых, испытания, моделей, опытовом, устройств

...раме 1 скобами 25 с возможностью задания ей при наладке различных положений по высоте и вдоль изогнутой балки рамы. Подводные части штанг снабжены обтекателями 26 и 27, Обтекатели на тросе и штангах установлены для уменьшения вибраций и турбулизации во. ды в рабочей зоне при буксировке модели 20.Работает установка следующим образом.Устанавливают штангу 24 относительно штанги так, чтобы часть троса между ролик 11 ми 21, находящимися в воде, расположилась501003 г в необходимом для проведения испытаний на. правлении, и закрепляют ее. К кольцу 18 крепят трос 19 исследуемой модели 20, и модель сбрасывают в воду, Включают силовой механизм 3, вызывающий колебание модели через трос 10, Протаскивают тележку 2 по рельсам для придания модели...

Номер патента: 472177

Опубликовано: 30.05.1975

Авторы: Арефьев, Вагин, Греков, Густов, Кобяков, Ковалев, Кучеров, Лавров, Пелевин

МПК: D03D 47/24

Метки: станок, ткацкий

...выступ, челнок, действуя на скос зуба 10 15 20 25 ЗО 35 ао 45 50 бО 65 40 защелки, отводнпг се вниз и подходит к переднему торцу гонка 8. В этот момент зуб заходит в выемку 43 челнока и связывает челнок с гонком.Кроме этого, на батане установлен ловитель 4 утка, который фиксирует конец уточины после того, как ее освободит влетевший в челночную коробку челнок, Ловитель представляет собой двуплечий рычаг, на заднее плечо которого действует челнок, а переднее плечо воздействует на уточную нить, изгибая ее в колодочке 48. Нить обрезается ножницами 49 (фиг. 1).Станок работает следующим образом.,Перед боем ролик 11 боевого механизма под воздействием кулачка 12 стоит в верхнем положении, ударный рычаг 7 - в крайнем заднем положении, торсионный...

Номер патента: 463041

Опубликовано: 05.03.1975

Авторы: Васильев, Кобяков

МПК: G01N 15/00

Метки: измеритель, фотоэлектрический, частиц

...выходе фотоумножителя 16 появляется импульс. Когда аллитуда выходного импульса фотоумножителя 16 достигает порога срабатывания дискриминатора 21, последний переходит в квазистабильное состояние и через ключ 23 нсребрасывас триггер 25 в состояние 1, при этом запираются ключи 18 и 24, блокируя соответственно вход регистрирующего устройства 19 и вход триггера 26. Поэтому при последующем попадании частицы в световой поток 4 она не регистрируется, и триггер 26 остается в исходном состоянии О (несмотря на го, что фотоумножитель 17 регистрирует появление частицы в световом потоке 4, а дискриминатор 22 срабатывает).При выходе частицы из светового потока 5 дискриминатор 21 возвращается в исходное состояние, но так как триггер 26 находился в...

Номер патента: 457440

Опубликовано: 25.01.1975

Авторы: Кобяков, Огрызков

МПК: A01B 65/06

Метки: глубины, органов, орудие, почвообрабатывающее, рабочих, устройством, хода

...4.Стойка 3 рабочего органа 2 снабжена диском-копиром 5, который связан со стойкой 3через салазки вертикального перемещения 65 с винтовым механизмом, которым осуществляется, подъем или олускание диска-копираотносительно режущей кромки лемеха.Усилие, действующее на рабочий орган црцзаглублении и его работе, регулируется пру 10 жиной 7, а глубину внедрения ограничиваетрегулировочная гайка 8,Устройство работает следующим образом.При обработке солонцовых почв рабочицорган оборачивает (рыхлит) только надсолон 15 цовый горизонт А, не касаясь солонцового горизонта В. Солонцовый горизонт В, состоящийиз столбчатых глыбистых отдельностей, имеетв сухом состоянии высокую твердость, достигающую 120,кг/см 2, В случае заглубления ра 20...

Номер патента: 146819

Опубликовано: 01.01.1962

Автор: Кобяков

МПК: G01N 23/02

Метки: минеральных, примесей, процентного, содержания, угле

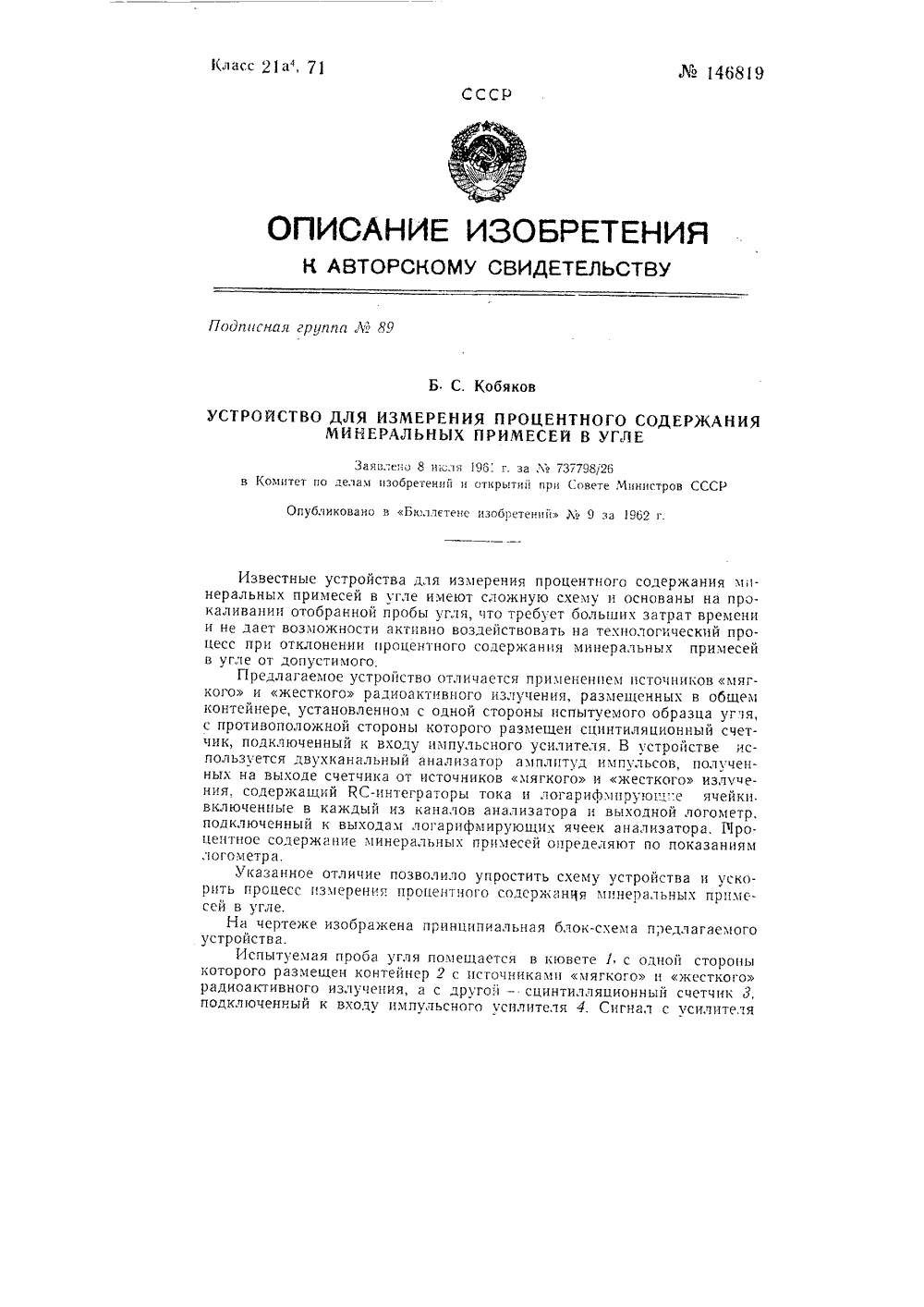

...чертеже изображена принципиальная блок-схема предлагаемого устройства.Испытуемая проба угля помещается в кювете 1, с одной стороны которого размещен контейнер 2 с источниками мягкого и жесткого радиоактивного излучения, а с другои -- сцинтилляционный счетчик 3, подключенный к входу импульсного усилителя 4. Сигнал с усилителяпоступает на двухканальный анализатор 5 амплитуд импульсов, в каждом канале которого размещены КС-интеграторы б, 7 тока и логарифмирующие ячейки 8, 9 К выходам логарифмических ячеек подключен логометр 10, положение стрелки (или пера) которого пропорционально отношению токов в его рамках, пропорциональных в свою очередь процентному содержанию минеральных примесей в угле.В устройстве в качестве источников мягкого и...

Номер патента: 146361

Опубликовано: 01.01.1962

Автор: Кобяков

МПК: H01P 1/22

Метки: аттенюатор, коаксиальный, переменный

...выполнен в виде отрезка прямоугольного волновода У, представляющего собою корпус аттенюатора, закрытого с двух сторон крышками 2, каждая из которых заканчивается коаксиальным выходом (50-иомной фишкой). Внутри по центру волновода проходит стержень 3. соединя 1 огций оба коаксиальных выхода между собой.Стержень 3 обжимается с двух сторон по всей длине полумуфтами 4 из поглощающего материала, укрепленными на рычагах и соединеннымиЛо 11 б 361с подвикным механизмом о двумя парами пальцев, проходящих через боковые стенки волновода. На подвижном механизме установлен круглый лимб с нанесенными на нем делениями для отсчета.(орпус аттенюатора, закрытый с двух сторон крышками, является внешним проводником короткозамкнутой...

Номер патента: 140587

Опубликовано: 01.01.1961

Авторы: Карпушев, Кобяков

МПК: G01B 11/04, G01D 5/34, G02B 5/02 ...

Метки: движущихся, непрерывного, размеров, фотоэлектрическое

...10, освещенность которого воспринимается фотоэлементом 11.Все элементы датчика заключены в общий цилиндрический кожух 12, в котором имеется вырез для прохождения контролируемого кабельного изделия.Так как контролируемое кабельное изделие находится в параллельном пучке света и изображение его в окне 5 фокусируется в точку на рассеивающем элементе 7, то освещенность фотоэлемента 8 изменяется только в зависимости от изменения диаметра кабельного изделия и остается постоянной при колебаниях в любом направлении самого кабельного изделия в пределах окна 5. Для того, чтобы чувствительность прибора оставалась постоянной и максимальной при любых величинах диаметра кабельных изделий, а также при изменении степени прозрачности их от сорта...

Номер патента: 129351

Опубликовано: 01.01.1960

Авторы: Кобяков, Лукашин

МПК: G01F 11/00, G01V 1/16, H04R 17/00 ...

Метки: виброускорений, датчик, пьезоэлектрический, трехкомпонентный

Номер патента: 111789

Опубликовано: 01.01.1958

Авторы: Иванов, Кобяков, Николаев

МПК: H05K 13/06

Метки: механизированной, печатные, платы, радиосхем, укладки, элементов

...времени установки печатной платы по координатам относительно укладочной головки при укладке партии плат описываемое устройство имеет программное управление, Электрическаясхема устройства приведена на чертеже, Здесь Пр, и Пр, - предохранители; Л 1 - Л 4 - сигнальные лампы; 1, и 1-ъ - соленоиды установки; 1.1 п - и соленоиды подгибки; Ег - 1 з - соленоиды укладочныхголовок 1. - 1 о,: - соленоиды кассет; 1.па - Е ио.п - соленоиды поперечной подачи; Еп,;и - Е;оот - соленоиды продольной подачи; МП -магнитный пускатель; МВ, - МВэ - микровыключатели конца хода;МВ 4 и МВ 5 - микровыключатели согласования; Р - реле выключенияЗМ; Р - Р., - реле смещения; Р, - реле вывода стола; Рб - Р, - релевключения золотников головок; РВ, и РВг - реле...

Номер патента: 109239

Опубликовано: 01.01.1957

Авторы: Айземан, Кобяков, Лукашкин, Софронов

МПК: B23G 1/08

Метки: головки, конических, конструкция, нарезки, резьб, станках, токарных

Номер патента: 93001

Опубликовано: 01.01.1951

Автор: Кобяков

МПК: B65D 88/74

Метки: бункер, инертных, подогревом

...нет необходимости оороться с небольшими прорывами пара из бункера,С ликвидацией парения озрастает надежность работы подъеьмехан измов, долговечность шатра, улучшаются условия работы персонала и условия техники безопасности.Проходящая через поры материала вода, получа 1 ошаяся от таян,яльдинок и от конденсации пара, опускается на конические стенки о нера и по ним стекает к центральному отверстию.Лля улавливания этой воды предусмотрены щели-окна 8гающиеся поясами на конической части бункера и закрытыеми фильт 1 зационными сетками 9, закрепленными на 1 эамкак или щебня) уст рфорированны 1 нь 1 х АН 1 ЗОЬр к А 8 торскому свидете располанакладн ы 10,ЛЪ 93001ВО;1 а собирается в желооах 11, расГГОлоненнь 1 х с ,клопом в с 10 рону соорной...

Номер патента: 90822

Опубликовано: 01.01.1950

Автор: Кобяков

МПК: C04B 33/02

Метки: бетона, бункерах, гравия, песка, подогрева, приготовлении, шлака

...О) нкрО 1. Зсатруэ)няОщсе рс,б)т В помепсни цска, и ОблсГчаст соблюепис ЗядяннОГО всдоце 1 епт 1 ОГО Отношен 115 В ,) ястВОрс зя сче НО усни 51 н . 1)Ч 1 ксров инерных, не насыщенных Бодор.1-а чсе;с изображена примерная схема предлагаемой установки.Раб)с)Тает уСТЯНОВКа СЛЕдуащИМ ОбраЗОМ.1 ".сЛОР 1)СР ПОЙ УСТ ЯНОВКС ВОЗДУХ НЯГРЕВ ЯЕТСЯ Б 1 РУОЯ., П РОХОДЯ- цих чсре 3 топку 7, до 130, затем по трубам 2 через ресивер ) нагнстаетс 5 ротациоппзЙ ВОЗ уходувкой 4, у тановлеппоЙ .,;, .;Звгс е 3 - 4 атз ьо труба 51-Воздухопроводам б к Объектам разбора.Бункера 6 с инервными оборудуются перфорированными трубками 7, чсрсз ОтВсрсти К)т)рых Горяч 1 воздух проникает В материал, произво- ДЯ ЕГО ПОПСУП)к., ),:с КОМССЯЦ ВЛЯКНОСТИ В...
