Регулятор расхода жидкостей, пульп и суспензий
Номер патента: 236045
Опубликовано: 01.01.1969
Авторы: Арголин, Бриллиантов, Кладов, Рыжиков, Тресков
МПК: G05D 7/01
Метки: жидкостей, пульп, расхода, регулятор, суспензий
...-ток с профВшпо)анцоц щелью для стока в пе 25 редцсй стенке, профПцровацного поплавка 3,закрецГецноГО н Вс)тик 1 Г 1 ьнох 1 стержне шярнцрцого 11 ет 1.1;) ехз:сцццкя 4, няпорн 010 поч 1 ПжнОГО б 11 НЯ д, У становленнОГО ца Ве 1)хнеъконце ВертпкяльнОГО стержня, дцфмяномет 1)я0 6 с компенсцр О 1;".1 м бачком 7, ВторцчнОГОприбора 8, исполнительного механизма 9 с пусковой аппаратурой и регулирующего органа 10.Приемная часть желоба имеет форму закрьтОЙ коробк 1, к котор 05 сверх или сбок 5 5 присоединен патрубок для подачи регулируемой жидкости, Горизонтальная часть желоба прямоугольного сечения, сверху открыта.Дл 5 обеспечения линейной зависимости выоты уровня перелива от расхода жцдкост 51 10 через желоб передняя стенка желоба имеет...

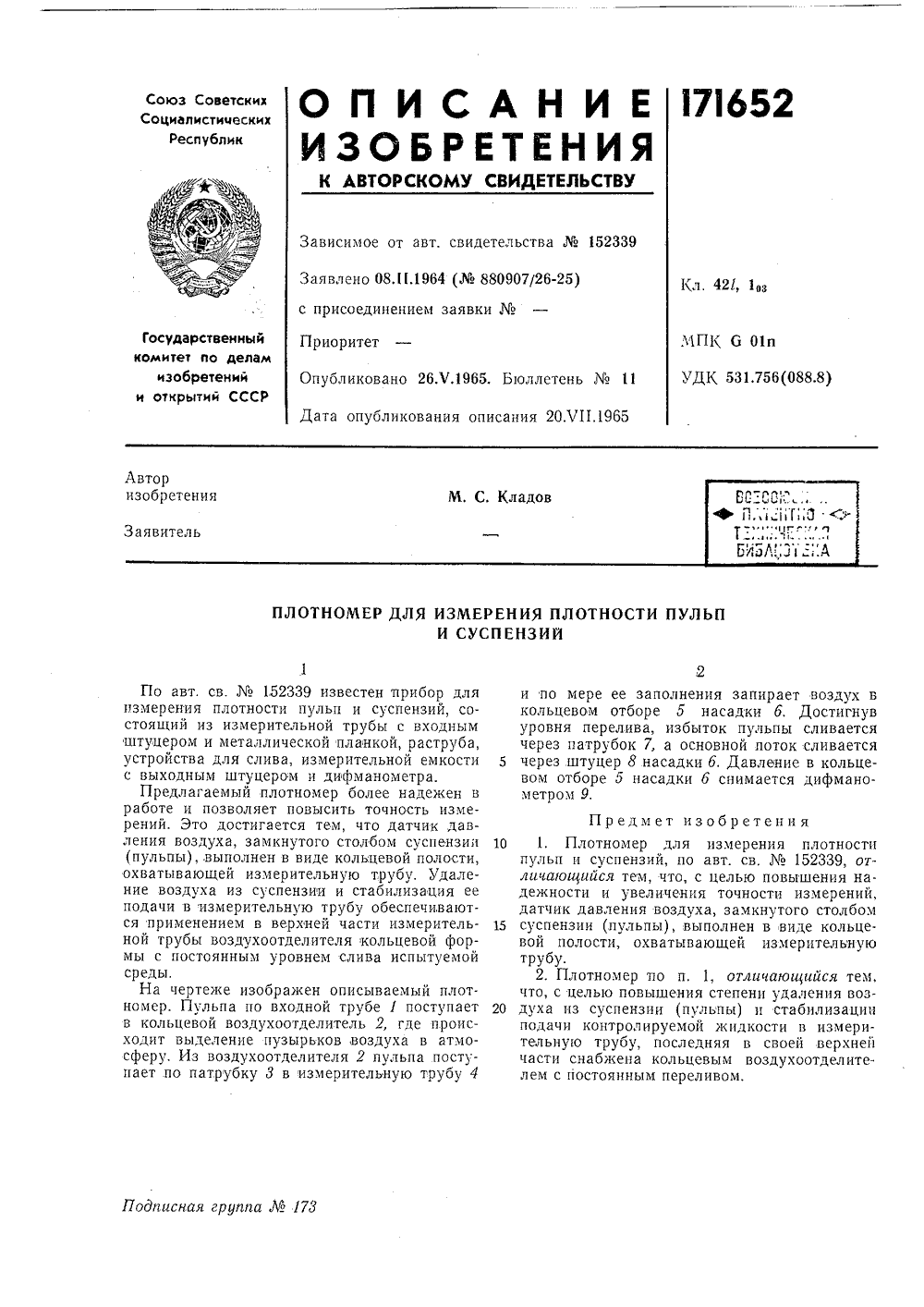

Плотномер для измерения плотности пульп и суспензий
Номер патента: 171652
Опубликовано: 01.01.1965
Авторы: Кладов, Пртг
МПК: G01N 9/26
Метки: плотномер, плотности, пульп, суспензий
...емкости с выходным штуцером и дифманометра.Предлагаемый плотномер более надежен в работе и позволяет повысить точность измерений. Это достигается тем, что датчик давления воздуха, замкнутого столбом суспензия (пульпы)выполнен в виде кольцевой полости, охватывающей измерительную трубу. Удаление воздуха из суспензии и стабилизация ее подачи в измерительную трубу обеспечиваются применением в верхней части измерительной трубы воздухоотделителя кольцевой формы с постоянным уровнем слива испытуемой среды,На чертеже изображен описываемый плот- номер. Пульпа по входной трубе 1 поступает в кольцевой воздухоотделитель 2, где происходит выделение пузырьков, воздуха в атмосферу, Из воздухоотделителя 2 пульпа поступает по патрубку 3 в...
Шагающее ходовое устройство
Номер патента: 167189
Опубликовано: 01.01.1964
Авторы: Дорожного, Кладов, Комитета, Коммунального, Машин, Можейко, Радкевич, Специальное, Строени
МПК: E02F 9/04
...базу с подвижной рамой 2, например.полиспастным устройством, зубчатой рейкой с шестерней и др.Рама 2, в свою очередь, устанавливается на 25 .четырех н более рычажно-гидравлическихопорах, которые связаны между собой регулируемымн тягами. Каждая рычажно-гидравлическая опора может поворачиваться в плоскости, перпендикулярной оси корпуса относительно 30 оси (О, при помощи гидроцилиндра поперечлагаемое устроито же, вид с тордписная группа172 Известны шагающие ходовые устройства, предназначенные для передвижения, преимугцественно, тяжелых машин, включающие ба зу с роликами, гидроцилиндры продольного и поперечного перемещения и рычажно-гидравлические опоры с лыжами,Конструкция предлагаемого устройства упрощена, его устойчивость новь щена....
Устройство для определения плотности пульпы (суспензий)
Номер патента: 152339
Опубликовано: 01.01.1962
Авторы: Касабов, Кладов
МПК: G01N 9/26
Метки: плотности, пульпы, суспензий
...спокойный перелив. Пульпа вводится в измерительную трубу 1 через штуцер 2 под углом в 30. Измерительная емкость - датчик б смонтирована на измерительной трубе 1 под углом 30. Выходной штуцер 7 через компенсатор соединен с дифманометром, От дифманометра импульс передается на вторичный электронный дифференциальный трансформаторный прибор с пневмовыходом на запись и регулировку.В процессе заполнения измерительной трубы 1 пульпой или суспензией воздух в измерительной емкости - датчике отсекается и к концу заполнения измерительной трубы он сжимается на величину, пропорциональную гидростатнческому давлению в сечении датчика, которое зависит при постоянной величине столба жидкости от плотности пульпы, Давление воздуха передается...
Разъемный стеклильный ролик к машинам для стекления каблуков
Номер патента: 35613
Опубликовано: 31.03.1934
Автор: Кладов
МПК: A43D 95/08
Метки: каблуков, машинам, разъемный, ролик, стекления, стеклильный
Неразъемный стеклильный круг
Номер патента: 25435
Опубликовано: 29.02.1932
Автор: Кладов
МПК: A43D 95/08
Метки: круг, неразъемный, стеклильный
...чертеже фиг. 1 изображает вид иеразъемного стеклильного круга спереди; фиг, 2 - осевой разрезего.Корпус предлагаемого стеклильного круга, в целях устранения при работе несчастных случаев от возможности раскрытия его, отлит весь из чугуна, а не выполнен из отдельных частей, как это .делалось до сего времени,Для закрепления на круге шлифовальной бумаги применен нагруженный пружиной С рычажок В, С целью удер-, живания последнего предусмотрена снабженная штифтом К плоская пружина й.При надевании шлифовальной бумаги на круг необходимо поднять рычажок В, для чего средним пальцем руки нажимают на кнопку У, чтобы штифт К ушелв отверстие, а большим пальцем нажимают на конец В рычажка и заводят его по другую сторону штифта К, После этого отнимают...
