Устройство для определения дифферен-циального закона распределения напря-жения шума

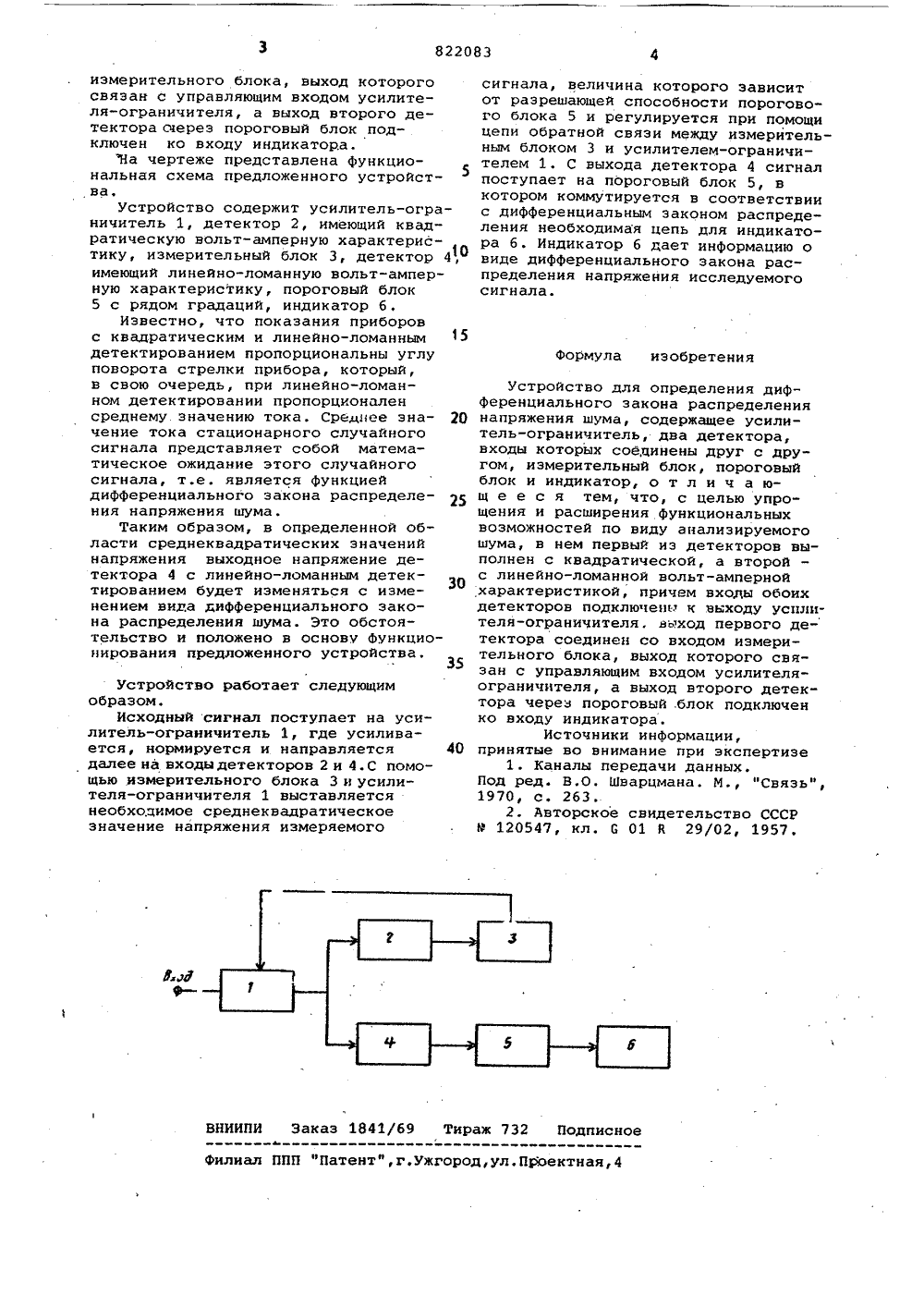

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(51) М. Кл.з С 01 К 29/02 Государственный комитет СССР по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДИФФЕРЕН ЗАКОНА РАСПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ШУ ОГО упрощение ие его функциопо виду аналиИзобретение относится к злектроизмерительной технике и :редназначено для использования при,реализации контроля параметровстационарных случайных процессовв радиоэлектронной аппаратуреИзвестен анализатор помех,выполненный на основе, пороговогоблока со множеством градаций исчетчика импульсов 1,Однако практическое использование известного устройства сопряжено с целым рядом длительных манипуляций, что обусловливает существенное неудобство в его эксплуатаНаиболее близким техническимрешением к изобретению являетсяанализатор, обеспечивающий в принципе определение дифференциальногОзакона распределения напряжения шумаи содержащий, в частности, усилительограничитель, два детектора, входыкоторых соединены друг с другом,измерительный блок, пороговый блоки индикатор 21 .Недостаток указанного устройствазаключается в его значительной сложности, поскольку конструктивное построение данного анализатора предусматривает использование детектора огибающей и пикового детектора, а также введение в состав устройства ряда дополнительных узлов, а именно делителя, блока дифференцирования, кольцевого счетчика, генераторов пилообразного напряжения. Кроме того, известное устройство не может быть применено для анализа непрерывных случайных процесоз.Цель изобретенияустройства и расширеннальных возможностейзируемого шума.Поставленная цель достигается тем, что в устройстве для определения дифференциального закона распределения напряжения шума, содержащем усилитель-ограничитель, два детектора, входы которых соединены друг .с другом, измерительный блок, пороговый блок и индикатор, первый из детекторов выполнен с квадратической, а второй - с линейно-ломанной вольт-амперной характеристикой, причем входы обоих детекторов подключен к выходу усилителя-ограничителя,выхо первого детектора соединен со входом822083 аказ 1841/69 Тираж 732 Подписи ИИП ППП "Патент",г.Ужгород,ул,Прйоектна Фи измерительного блока, выход которого связан с управляющим входом усилителя-ограничителя, а выход второго детектора лерез пороговый блок подключен ко входу индикатора.На чертеже представлена функциональная схема предложенного устройст 5 ва.Устройство содержит усилитель-ограничитель 1, детектор 2, имеющий квадратическую вольт-амперную характеристику, измерительный блок 3, детектор 4, имеющий линейно-ломанную вольт-амперную характеристику, пороговый блок 5 с рядом градаций, индикатор б.Известно, что показания приборов с квадратическим и линейно-ломанным детектированием пропорциональны углу поворота стрелки прибора, который, в свою очередь, при линейно-ломанном детектировании пропорционален среднему значению тока. Среднее эна чение тока стационарного случайного сигнала представляет собой математическое ожидание этого случайного сигнала, т.е. является функциейдифференциального закона распределения напряжения шума.Таким образом, в определенной области среднеквадратических значений напряжения выходное напряжение детектора 4 с линейно-ломанным детекЗО тированием будет изменяться с изменением вида дифференциального закона распределения шума. Это обстоятельство и положено в основу функционирования предложенного устройства. Устройство работает следующим образом.Исходный сигнал поступает на усилитель-ограничитель 1, где усиливается, нормируется и направляется 40 далее на входыдетекторов 2 и 4.С помощью измерительного блока 3 и усилителя-ограничителя 1 выставляется необходимое среднеквадратическое значение напряжения измеряемого сигнала, величина которого зависитот разрешающей способности порогового блока 5 и регулируется при помощицепи обратной связи между измерительным блоком 3 и усилителем-ограничителем 1. С выхода детектора 4 сигналпоступает на пороговый блок 5, вкотором коммутируется в соответствиис дифференциальным законом распределения необходимая цепь для индикатора б. Индикатор 6 дает информацию овиде дифференциального закона распределения напряжения исследуемогосигнала. Формула изобретения Устройство для определения дифференциального закона распределениянапряжения шума, содержащее усилитель-ограничитель, два детектора,входы которых соединены друг с другом, измерительный блок, пороговыйблок и индикатор, о т л и ч а ющ е е с я тем, что, с целью упрощения и расширения функциональныхвозможностей по виду анализируемогошума, в нем первый из детекторов выполнен с квадратической, а второйс линейно-ломанной вольт-ампернойхарактеристикой, причем входы обоихдетекторов подключени к выходу усплителя-ограничителя, выход первого детектора соединен со входом измерительного блока, выход которого связан с управляющим входом усилителяограничителя, а выход второго детектора через пороговый .блок подключенко входу индикатора.Источники информации,принятые во внимание при экспертизе1, Каналы передачи данных.Под ред. В.О, Шварцмана. М., "Связь",1970, с. 263.2. Авторское свидетельство СССРМ 120547, кл. С 01 й 29/02, 1957.
