H03K 7/08 — модуляция по длительности или широтно-импульсная модуляция (ДИМ или ШИМ)

Номер патента: 1243121

Опубликовано: 07.07.1986

Авторы: Волков, Жуйков, Закревский

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...через резистор соединена с выходом задающего генератораТриггер 4 может быть выполнен наЭ-триггере, Э и Б- входы которого сое.динены через резистор с шиной питания, К-вход - с выходом инвертора 2, 55в С-вход - с выходом инвертора б.Широтно-импульсный модулятор работает следующим образом. При появлении положительного импульса на выходе задающего генератора 1 разряжается конденсатор интегратора 3 через включенныйразрядный транзисторный ключ 5 и триггер 4 отрицательным импульсом с выхода инвертора 2 устанавливается в "О", при этом на его инверсном выходе появляется высокий уровень, который обе". печивает Формирование отрицательного перепада по заднему фронту импульса с выхода инвертора 2 на выходе элемента И-НЕ 7 По этому перепаду...

Номер патента: 1246356

Опубликовано: 23.07.1986

Авторы: Лобанов, Попов

МПК: H03K 7/08

Метки: усилитель, широтно-импульсный

...на входную вину устройства переменного напряжения (29, фиг.2) оно в суммирующем блоке 6 суммируется с выходным сигналом (24, фиг.2) формирователя 2 пилообразного напряжения, а в вычитающем блоке 7 вычитается из сигнала (26, фиг.2) формирователя 3 пилообразного напряжения. На выходах суммирующего блока 6 и вычитающего блока 7 образуются напряжения (30 и 31 соот 5 1 б 15 20 25 ЭО Широтно-импульсный усилитель работает следующим образом.Импульсы (23, фиг.2) генератора 1 прямоугольных импульсов запускают формирователь 2 пилообразного напряжения и через инвертор,8 (24, фиг.2) формирователь 3 пилообразного напряжения, в которых вырабатываются пилообразные напряжения (фиг.2, 25 и 26 соответственно). Эти пилообразные напряжения поступают на входы...

Номер патента: 1251293

Опубликовано: 15.08.1986

Автор: Турченков

МПК: H03K 3/02, H03K 7/08

Метки: генератор, импульсов, прямоугольных

...1 О и 11. При этом изменение напряжения источника О приводит кпропорциональному изменению напряжЕ 1114 ссЯ ВЫХОДаХ ДЕЛИтЕЛЕИ В ОДНУ Иту ж сторону, а изменение напряжения источника 1 обусловливаетизменение напряжений на выхоцахделителей 6 и 7 в противоположныеС ссрОНЫ,30 Цри неизменной величине напряжения источника ". О сумма времен задержки цементов 2 и 3 неизменна при1 тзеенееИЕ; напряжения источника 11,п 1,.; том изменяется только скважВыходных импульс Ов, я частотасс ается постоянной,,"1 ри"постоннои напряжении источника 11 изменение налряЕгения источника О приводит к тому что одновре 4 ГЕ иснно 11 я одну и ту же величину изменяются напряжения ня управляющихВходах элементов задепгкки, т.е.ПРОИСХОДс-т ИЗМЕНЕНИЕ ЧаСТОтЫ СЛЕДОВа:.ПЕЕЯ И...

Номер патента: 1251312

Опубликовано: 15.08.1986

Авторы: Бескровных, Беспрозванный, Коротков, Пискарев, Синицын, Тарасенко, Томасов

МПК: H03K 7/08

Метки: модуляцией, мощности, усилитель, широтно-импульсной

...на нагрузке 11 в два раза больше частоты переключения силовых ключей ключевых элементов 7- 10 мостовоо выходного каскада. Временная задержка пр отпирая; клюцевых элементов позволила устранить сквозные токи через транзисторы в клюцевых элементах 7, 8 или 9. 10 и за сцт этого повыст надежность работы уил- "с1-1 алице гальваницеской развязки цозво.1 ило сформировать наименыпими средствами однополярные импульсы выхолного на:ряжения реверсивного усилителя с частотой два раза болыией частоты переклюцения с- ловых клоцей. Это поззолло уменьшить в лва раза пульсации тока в четыре раза потери мощности в якоре лвигателя от действия переменной составляющей Олновременно гальваницеская развязка позволила уменыпить действие помехи и за счет этого...

Номер патента: 1252932

Опубликовано: 23.08.1986

Авторы: Головин, Сергеев

МПК: H03K 7/08

Метки: модулятор, трансформаторный, широтно-импульсный

...напряжения выходной обмотки 7. На входе порогового элемента 2 присутс вует нулевой потенциал.С приходом отрицательного полупериода напряжения Е транзистор 3 закрывается. На резисторе 12 от обмотки 7 трансформатора 5 обрезуется О прямоугольный импульс напряжения, амплитуда которого определяется приведенным сопротивлением управляющего органа 10. В это же время конденсатор 15 начинает заряжаться от напряжеци 5 5 +Е зарядным (в общем случае стабильным) током через коллекторцый резистор 1. На конденсаторе начинается формирование пилообразного напряжения, длительность его формировацця 2 бравна длительности отрицательногополупериода напряжения синхронизации Е . Благодаря последовательноЗгму включению резистора 12 и коцдецсатора 15 на входе...

Номер патента: 1256187

Опубликовано: 07.09.1986

Авторы: Александров, Алексанян, Галахов, Мухамедшина

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...на первом выходе распределителя 2 импульсов, напряжение на второмвыходе распределителя 2 импульсов и напряжение на выходе цепи 10 обратной связи. Широтно-импульсный модулятор работает следующим образом.На вход интегратора 5 поступает входной сигнал (3 и импульсный сигнал обратной связи рЕ). Выходное напряжение интегратора 13= - (3 - рЕ(1) й поступает на входы компараторов 6 и 7, где сравнивается с соответствующими пилооб. разными напряжениями 13,1 и (3. По результату сравнения 13(1) = (3,1(ф срабатывает компаратор.6, формируя на выходе импульс, который переводит триггер 8 в единичное состояние. При этом на выходе ключевого усилителя 9 формируется фронт им пульсного напряжения Е. При (3 = = 1 А(1,) срабатывает компаратор...

Номер патента: 1256188

Опубликовано: 07.09.1986

Авторы: Александров, Алексанян, Галахов, Майоров

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...5 последовательность прямоугольных импульсов. Импульсы интегрируются интегратором 5 и через амплитудный ограничитель 6 в виде тра пецеидального напряжения поступают на вход релейного элемента 1, на выходе которого формируется последовательность импульсов, фронты которых задержаны относительно выходных импульсов комйаратора 4 на постоянную величину т,. Величина задержки т, определяется амплитудой Ею выходных импульсов компаратора 4, постоянной времени интегрирования т КС-цепи, атакже величиной Л порогов срабатывания релейного элемента 1 и амплитудного ограничителя 6,1.)р(Ь) = ф;(Е + 11 м);Зр(1 к) = -(Е - 11 м),(2) 30где тф - постоянная времени фильтра 3 нижних частот.При этом период переключений находится следующим образом:Б (Ь) тф 1) (6)...

Номер патента: 1257828

Опубликовано: 15.09.1986

Авторы: Павлов, Рехвиашвили

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...2 линейно-изменяющегося напряжения обнуляется, Входное напряжение с элемента 3 поступает на один из входов компараторов 1 и 5. В паузах между тактовыми импульсами на выходе генератора 2 формируется линейно-нарастающее напряжение, которое поступает на первый вход компаратора 1 и через инвертор - на первый вход компаратора 5. 5 о 15 20 2 зо З 5 Компаратор 1 удерживает аналоговый ключ 6 в открытом состоянии пока напряжение, например, положительное, на выходе элемента выборки-хранения 3 первышает напряжение на выходе генератора 2, и отключает ключ 6, когда напряжение на выходе генератора 2 превышает напряжение на выходе элемента выборки-хранения 3. При этом первый канал ключа 6 подключает выход элемента выборки-хранения 3 к первому...

Номер патента: 1259479

Опубликовано: 23.09.1986

Авторы: Данилов, Макитрин, Мерзляков, Федоров

МПК: H03K 7/08

Метки: модулятор, цифровой, широтно-импульсный

...к автоматике и может использоваться, например, в устройствах преобразования сигналов.Цель изобретения - повышение функ циональной надежности.. На чертеже приведена функциональная схема устройства. Цифровой широтно-импульсный модулятор содержит триггер 1, элемент ИЛИ 2, элемент И-НЕ 3, первый и второй счетчики 4 и 5, тактовый вход 6, информационные входы 7.Устройство работает следующим образом. Тактовые импульсы с входа 6 поступают на счетные входы счетчиков 4 и 5. Импульс переполнения с первого счетчика 4 устанавливает триггер 1 в единичное состояние и разрешает установку второго. счетчика 5 в соответствии с кодом на входах 7. Импульс переполнения второго счетчика 5 обнуляет триггерДлительность импульса на прямом выходе триггера 1...

Номер патента: 1264325

Опубликовано: 15.10.1986

Авторы: Гудилин, Кирьянов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...равной двум (фиг.2 в,г),причем прямая последовательность подается на второй вход фазового дискриминатора 3, а инверсная - на второй вход фазового дискриминатора 4.В результате на выходах фазовых дискриминаторов 3 и 4 появляются импульсные парафазные последовательности(фиг,2 д,е), которые являются выходными сигналами модулятора. Эти сигна.лы подаются далее на формирователь5, и на его выходе появится последовательность биполярных импульсов(фиг.2 ж), из которой с помощью фильтра 6 выделяется постоянная составляющая (фиг.2 з) которая вычитаетсяиз управляющего напряжения с помощьюэлемента 7. Разностное напряжение поступает на управляемый генератор 8,выход которого подсоединен к входувторого триггера 2, замыкая отрицательную обратную...

Номер патента: 1265988

Опубликовано: 23.10.1986

Автор: Ожгихин

МПК: H03K 7/08

Метки: демодулятор, модулированного, сигнала, широтно-импульсного

...импульсы 135, количество ко. торых соответствует длительности т единич. ного импульса 132 входного сигнала, а счетчик 10 по положительному фронту считает импульсы 131 с генератора 1 стандратных сигналов, количество которых соответствует периоду Т входного сигнала 13. Разрядность счетчиков 9 и 10 должна на единицу превышать максимальную разрядность кодов т и Т, записанных в эти счетчики.Коды с выходов счетчиков 9 и 10 поступают на узел деления двух чисел, производящей непрерывное деление кода т из счетчика 9 на код Т из счетчика 1 О. Вследствие конечного времени выполнения этой операции, обусловленного внутренней задержкой сигнала в узле деления, период повторения счетных импульсов с генератора 1 стандартных сигналов должен превышать...

Номер патента: 1265989

Опубликовано: 23.10.1986

Автор: Колмаков

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...подавляется модулятором 2 исигнал на его выходе отсутствует. 45Это означает, что на управляющем входе генератора 1 отсутствует какойлибо сигнал, в результате чего частота повторения импульсов на выходегенератора 1 и их скважность остаются неизменными.При появлении управляющего напряжения на модулирующем входе модулятора 2 (пусть для определенности Б , ) О) на выходе последнего появляются импульсы прямогоульной Формы, причем амплитуда этих импульсов пропорциональна управляющему напряжению, Эти импульсы, попадая на входуправления частотой генератора 1,модулируют скважность импульсов навыходе генератора 1, причем положительный импульс на выходе модулятора2 увеличивает частоту генерации генератора 1, уменьшая тем самым длительность первого...

Номер патента: 1269247

Опубликовано: 07.11.1986

Авторы: Александров, Алексанян, Галахов, Клюев, Майоров

МПК: H03K 7/08

Метки: импульсной, последовательности, формирования, широтно-модулированной

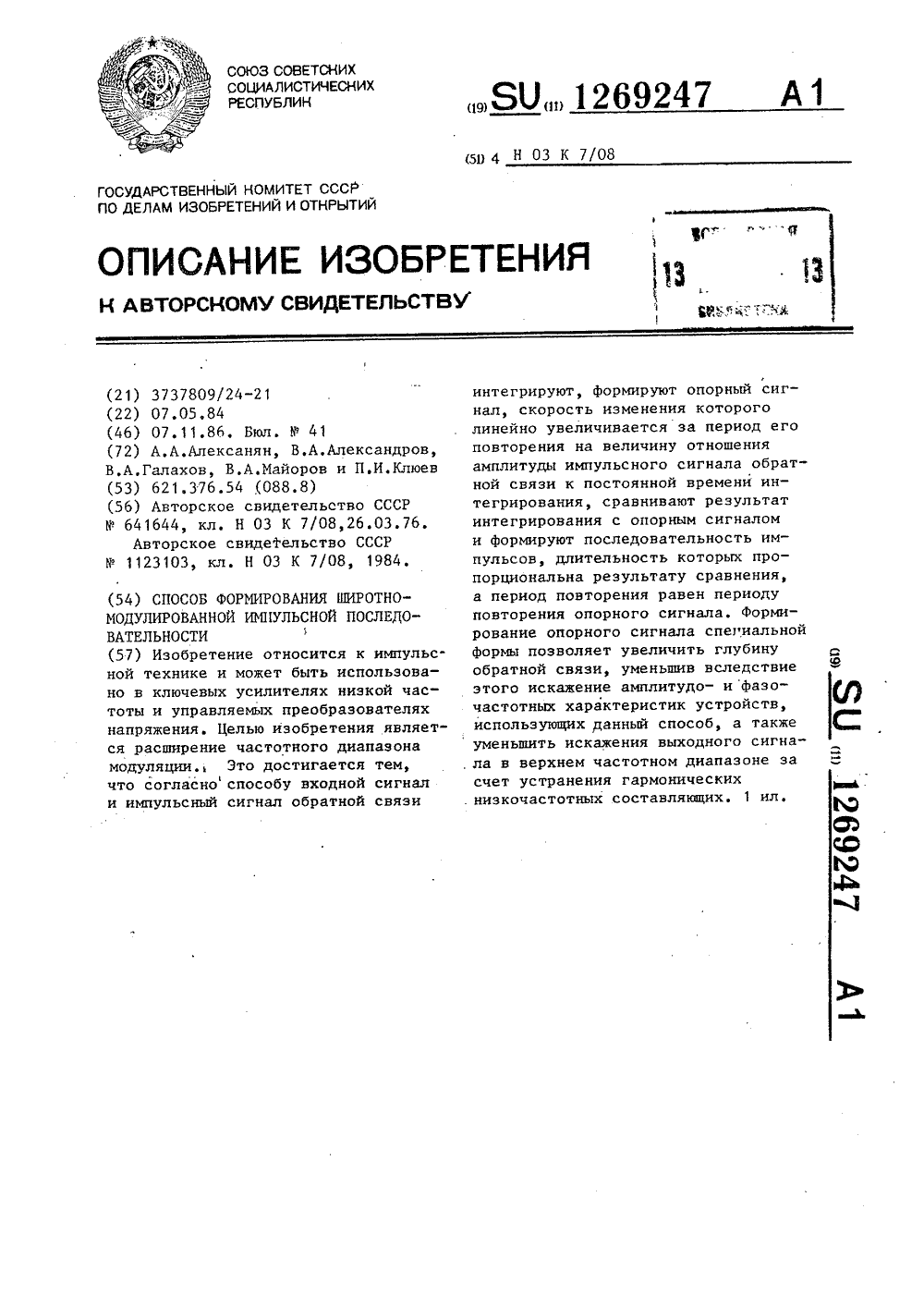

...к существенным искажениям выходного сигнала в верхнем частотном диапазоне. Низкочастотные (НЧ) составляющие выходного импульсного напряжения Би н та ких устройствах определяются следующим выражением(2) Т 1где К - , -- 1 ОИг коэфФициент передачиинегратора гармонического сигнала частоты Япостоянная времени интегрирования;- амплитуда опорного напряжения,левой части (2) соотноНаличие н шения 20 Ь Е(1-Ч, )Ч,(4) АТ ВТ"где а = - ; Ь452 Ч В этом случае выражение (2) с учетом(а + ЬЧ)Ч Игде Ч =55 М Ч =- "оотнесст- Б ненно нормиронанн е величины входного сигнала и знач.-.ние НЧ составляющих на нагрузке. Пц25 " Егде Ч = , -- нормированное значение НЧ составляющих выходного им пульсного напряжения, приводит к появлению гармонических составляющихв...

Номер патента: 1269248

Опубликовано: 07.11.1986

Авторы: Кочетков, Лопарев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...разрядов выходных шин первого 2 и второго 4 М-разрядных сумматоров являются соответственно прямым 8 и реверсивным 9 выходами сигнала Фазово-импульсной модуляции,На фиг.3-5 приняты обозначения; Т - период преобразования; . - длительность выходного импульса; Р -фазовый сдвиг выходного сигнала; М -разрядность входного кода; А 1,р -десятичный эквивалент входного кода,Устройство по п,1 работает следующим образом. 5От генератора 1 на счетный входсчетчика 3 поступают импульсы, в результате на (М)-разрядной выходнойшине счетчика 3 формируется натуральный двоичный код, который поступаетна первую входную шину сумматора 2,на первый разряд этой входной шиныподается последовательность прямоугольных импульсов со скважностью 2от генератора 1....

Номер патента: 1272493

Опубликовано: 23.11.1986

Авторы: Иванов, Каплун, Кузнецов, Пермяков, Полещук

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...сигнал на выходе переноса двоичного сумматора 3, при этом на второй выходной шине - низкий логический уровень.Если сигнал цифрового задатчика 4 положителен, но превышает 2 -1, то хотя бы на одном из входов элемента И-НЕ 7 появится низкий логический уровень, а на его выходе - высокий уровень, на двух входах И элемента .2 И-ИЛИ-НЕ 9 - высокие логические уровни, а на его выходе - сигнал низкого уровня, который поступит на вход элемента И-НЕ 8, на выходе которого и первой выходной шине появится высокий логический уровень, соответствующий режиму насыщения широтно-импульсного модулятора. Реверсивная характеристика широтно-импульсного модулятора обеспечивается тем, что при поступлении отрицательного числа в дополнительном коде с...

Номер патента: 1274140

Опубликовано: 30.11.1986

Авторы: Марфидин, Фучко

МПК: G01R 19/00, H03K 7/08

Метки: аналоговых, гальваническим, разделением, сигналов, цепей

...сигналов с гальваническим разделением цепей входных, выходных и питания. В этом устройстве введена дополнительная обмотка 33, которая че 25 рез дополнительньй выпрямительный блок 34 соединена с шинами питания демодулятора 5, причем обмотка 33 выполнена со средней точкой, а выпрямительный блок 34 - двухполярным, для питания операционных усилителей, которые могут использоваться в демодуляторе 5 для повышения его точности. Коммутирующий блок 6 выполнен в виде блокинг-генератора на транзис торе 35, которьй включен последовательно между шиной 15 источника питания и одним выводом обмотки 12 трансформатора 3, другой вывод которой соединен с шиной 14 источника пи тания, между шинами 14 и 15 включены соединенные последовательно резистор...

Номер патента: 1274141

Опубликовано: 30.11.1986

Авторы: Акопян, Барщевский, Герасимов, Дубасов, Евстигнеев, Исакеев, Филиппов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...3 и 7 среднее за период Т энаение напряжения на выходе усилителяопределяется функциональной харакеристикой устройства. При этом выолняется равенство=1, +1,+1 о,Гф) Р Оех фде 1 =БС - постоянный ток, проорциональный текущему значению аргумента; С, - проводимость первогой)резистора 8;=0 С 0 - среднееф о о Ззначение тока, поступающего по шине16 через резистор 9 с проводимостьюС и ключ 4; О - относительная длительность выходного сигнала модуля(%1тора; 1 =11 Л - постоянный ток, поступакщий на вход сумматора 2 по шине 17 через резистор 10 с проводимостью С; 1 - среднее за период Тр)означение тока, поступающего на вход усилителя 1 по цепи: шина 18, ключ 6, резисторы 11 и 12, ключ 4, Знасичение 1 найдем из условия динамиьческого равновесия...

Номер патента: 1287270

Опубликовано: 30.01.1987

Автор: Лебедев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...быть равна сопротивлению резистора 9, Произведение величины сопротивления резистора 9 на величину емкости конденсатора 8 должно определяться выражением: Коэффициенты передачи сумматора 2 по всем трем входам должны быть равны между собой и равны К -, которое должно определяться выражением: Кс = --- - (3)г. иамКоэффициент К д передачи усилителя-выпрямителя 4 по первому входу, на который подается входное напряжение, должен определяться выражением: Коэффициент Кпередачи усилителя-выпрямителя 4 по второму входу, 1287270наф который подается напряжение смещения, должен определятьсяВыражением:К = -1, (5) 5Ключи 5 и 6 должны быть разомкнуты при положительном напряжении на выходе компаратора 3 (во время формирования импульса) и замкнуты при...

Номер патента: 1288904

Опубликовано: 07.02.1987

Авторы: Астапов, Леонов, Ноянов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...4. Триггер 4 переключается в единичное состояние и на его выходе появляется напряжение, являющееся выходным сигналом модулятора.Кроме того, стробирующим импульсом с выхода программируемого делителя 7 устанавливается в единичное состояние триггер 10, подключая вход вычитания счетчика 3 непосредственно к второму входу 15 модулятора, а в счетчик 2 переписывается код уставки блока 13 набора кода. Затем через промежуток времени, равный настройке элемента 11 задержки, обнуляется счетчик 1, после чего цикл подсчета импульсов входной частоты Гповторяется.Начальная уставка счетчика 2 определяет насколько уменьшается длительность каждого выходного импульса за пределами зоны нечувствительности модулятора. Это численное значение выбирается в...

Номер патента: 1292172

Опубликовано: 23.02.1987

Автор: Турченков

МПК: H03K 7/08

Метки: модуляционное

...выходе которого напряжение становится близким к нулю, и ключ 5 размыкается. При этом на инверсный входоперационного усилителя 8 поступаетнапряжение положительной полярностиот генератора 4 и на выходе операционного усилителя 8 формируется напряжение отрицательной полярности, прикотором ключ 5 удерживается в разомкнутом состоянии (транзистор 16 запирается),Начиная с момента времени С 2 конденсатор 3 начнет заряжаться по цепигенератор 4 - конденсатор Э - резистор 7 - выход операционного усилителя 8 - общая шина.При постоянной величине тока отгенератора 4 будет постоянный во времени прирост напряжения на конденсаторе Э. Это обеспечивает строгую зависимость длительности выходных импульсов от величины тока с генератора 4.Обеспечив скорость...

Номер патента: 1292173

Опубликовано: 23.02.1987

Автор: Турченков

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...14, которыйсмещается в обратном направлении ина вход триггера 1 напряжение не подается,При поступлении тактового импульса триггер 1 перебрасывается в положение, при котором на его выходе высокий потенциал Ц. Напряжение Бподается на неинвентирующий вход компаратора 11, в связи с чем на его выходе формируется скачком высокий положительный потенциал, которым диод 13 запирается. Одновременно с этим напряжение Бподается на вход токового дьухполюсника 6 и с его выхода начнет протекать ток, которым заряжается конденсатор 8. Когда напряжение на конденсаторе 8 превысит напряжение на неинвертирующем входе компаратора 4, последний сработает и на его выходе сформируется положительный потенциал, который воздействует на второй вход триггера 1 и...

Номер патента: 1292174

Опубликовано: 23.02.1987

Авторы: Ерихов, Островский

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...смещения Е, и основным источником Е,являющиеся усилителем мощности в составе выходного ключевого каскада 4с нагрузкой 49, резисторы 50-52, образующие узел 5 обратной связи.Выход тактового генератора 1 подключен к первому входу интегратора 2и второму входу выходного ключевогокаскада 4, первый вход которого соединен с выходом компаратора 3, а выход соединен с входом узла 5 обратной связи, подключенного своим выходом к второму входу интегратора 2.Второй вход компаратора 3 являетсявходом модулятора, 55Устройство работает следующим образом.Поступление импульса на второйвход выходного ключевого каскада 4 74 2приводит к формированию переднегофронта ШИМ-сигнала на нагрузке усилителя мощности, входящего в составвыходного ключевого каскада 4,...

Номер патента: 1298881

Опубликовано: 23.03.1987

Авторы: Водолагин, Летичевский, Павлов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...как его база подключена через токозадающий резистор 15 к источнику напряжения положительной полярности. Коллекторное напряжения транзистора 13, равное нулю, удержи-. вает через блок 2 времяимпульсного ограничения ключевой элемент 3 в запертом состоянии, При этом отсутствует влияние на базу эмиттерного повторителя 17 со стороны выходов блока 5 коррекции длительности импульсов и к ключевого элемента 3 через элемент ИЛИ 4. Времязадающий конденсатор 14 заряжен через эмиттерный повторитель 17 до напряжения, приложенного к шине 9 управления.При поступлении импульса (а) на шину 10 синхронизации преобразователь 6 длительности импульсов вырабатывает импульс (Ь), длительность которого равна удвоенной длительности импульса синхронизации, При...

Номер патента: 1302425

Опубликовано: 07.04.1987

Автор: Плотников

МПК: H03K 7/08

Метки: аналогового, время-импульсного, преобразования, сигнала

...через управляемый ключ 2 одно иэ напряжений в соответствии с положением триггера 4 поступает на вход управляемого генератора 3, конденсатор которого заряжается током генератора тока, величина которого пропорциональна величине выходного напряжения дифференциального усилителя 1. При достижении напряжения на конденсаторе порогового значения управляемый генератор 3 Формирует короткий выходной импульс, который переключает триггер 4 в противоположное состояние, при этом переключается управляемый ключ 2 и на вход генератора тока поступает управляющее напряжение с противоположного выхода дифференциальногд усилителя 1, которое вызовет изменение тока заряда конденсатора, который был разряжен входной цепью порогового элемента управляемого...

Номер патента: 1305842

Опубликовано: 23.04.1987

Авторы: Пакидов, Ушаков, Хабузов, Худяков, Широков

МПК: H03K 7/08

Метки: модулятор, преобразователя, стабилизированного, широтно-импульсный

...Ср, На инверсном выходе второго триггера 7формируется импульсная последовательность со сдвигом на Ср относительнонапряжения на инверсном выходе первого триггера 6,10Пусть только что проследовал тактовый импульс от задающего генератора 2 и на конденсаторе 18 напряжениеравно нулю, В зависимости от величиныуправляющего напряжения изменяется 15величина базового тока управляющеготранзистора 15, коллекторным токомкоторого заряжается конденсатор 18Причем ток заряда (ток коллектора)практически постоянен и напряжение 20на конденсаторе 18 нарастает линейнодо пробоя стабилитрона 8 (фиг, 2,поз. 21). В момент достижения порогового значения напряжения У срабатывает пороговый элемент 3 и на его 25выходе напряжение становится нулевым. В результате,...

Номер патента: 1307570

Опубликовано: 30.04.1987

Авторы: Афанасьев, Воржев, Ерихов, Чечурин

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...3, на один вход которого поступает пилообразное опорное напряжение, а на другой - сигнал с сумматора 12. Сумматор 12 осуществляет сложение входного сигнала модулятора с сигналом, поступающим от вычитаюшего элемента 11, на выходе которого формируется сигнал импульсной дифференцируюшей обратной связи, пропорциональный разности длительностей выходных импульсов модулятора на (и) -м и (и)-м периодах работы модулятора. Значения этих длительностей пропорциональны величинам опорных напряжений модулятора в моменты срабатывания компаратора 3. Величины опорных напряжений, соответствуюшие моментам срабатывания компаратора 3 на (и) -м и (и) -м периодах дискретизации, запоминаются в элементах 5 и 6 выборки- хранения, выходы которых...

Номер патента: 1309292

Опубликовано: 07.05.1987

Авторы: Герасимов, Евстигнеев, Исакеев, Сафьянников, Филиппов

МПК: H03K 7/08

Метки: модулятор, нелинейный, широтно-импульсный

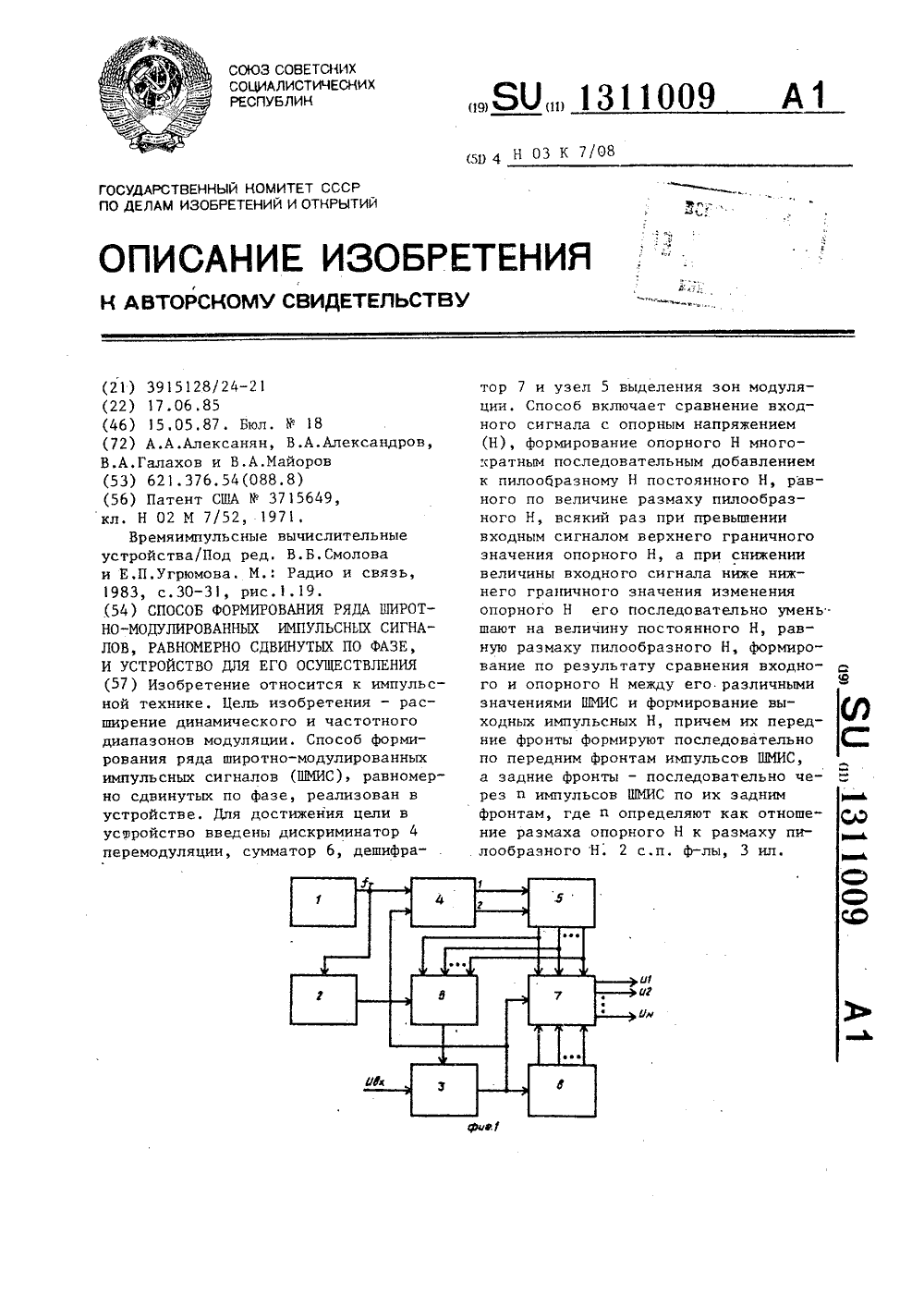

...через конденсатор с общей шиной; вход управления ключа является входом управления управляемого делителя напряжения, первый вывод первого. резистора которого является первым входом нелинейного широтно-импульсного модулятора, выходом которого является выход компаратора, соединенный с входами управления управляемого делителя напряжения и интегросумматора, подключенного своим выходом к первому входу компаратора, соединенного вторым входом с шиной пилообразного напряжения, а первый вывод первого резистора модулятора является вторым входом модулятора, от,гнчающайся тем, что, с целью повышения точности реализацииГфункциональной характеристики -Х, в него введены ключ и соединенные последовательно в цепи обратной связи ключа второй резистор и...

Номер патента: 1311009

Опубликовано: 15.05.1987

Авторы: Александров, Алексанян, Галахов, Майоров

МПК: H03K 7/08

Метки: импульсных, равномерно, ряда, сдвинутых, сигналов, фазе, формирования, широтно-модулированных

...выполнен (фиг.З) на элементе задержки на интервал С Т ( 001 Т) и логических элементах.Устройство выделения зон модуляции предназначено для последователь 5 ного формирования на Ивыходе единичных потенциалов (фиг.2.5-2.7)при увеличении опорного напряжения (формирование первого импульсного сигнала фиг.2.3 дискриминатором 4) При 10 уменьшении опорного напряжения (формирование импульсного сигналафиг.2.4) выходные шины узла 5 выделения эон модуляции последовательно обнуляются (фиг.2.5-2.7) Эти напря жения поступают на входы сумматора 6, выходное пилообразное напряжение которого изменяется от Чд(п) доУзел 5 выделения зон модуляции может быть выполнен (фиг.З) на Б 5-триггере, (М) 0-триггерах и логических элементах.Кольцевой регистр 8 сдвига...

Номер патента: 1322449

Опубликовано: 07.07.1987

Авторы: Ерихов, Островский

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...4, другой вход которого соединен с выходом интегратора 2, а выход - с входом установки в 1 триггера 5, выход которого соединен с выходной шиной, а вход установки в О - с выходом генератора тактовых импульсов и входами обнуления всех интеграторов, причем вход интегратора 2 соединен с входной шиной.Широтно-импульсный модулятор рабо тает следующим образом.По переднему фронту импульса, поступающего с генератора 1 тактовых импульсов, происходит обнуление интеграторов 2, 7 и 8.По заднему фронту этого же импульса устанавливается в 0 триггер 5. Разнесение 30 во времени моментов обнуления триггера и интеграторов необходимо для предотвращения срабатывания триггера 5 при совпадении опорного напряжения с интегралом входного напряжения в...

Номер патента: 1328933

Опубликовано: 07.08.1987

Авторы: Александров, Алексанян, Галахов, Майоров, Можейко

МПК: H03K 7/08

Метки: адаптивной, многоканальной, модуляции, широтно-импульсной
