Генератор импульсов

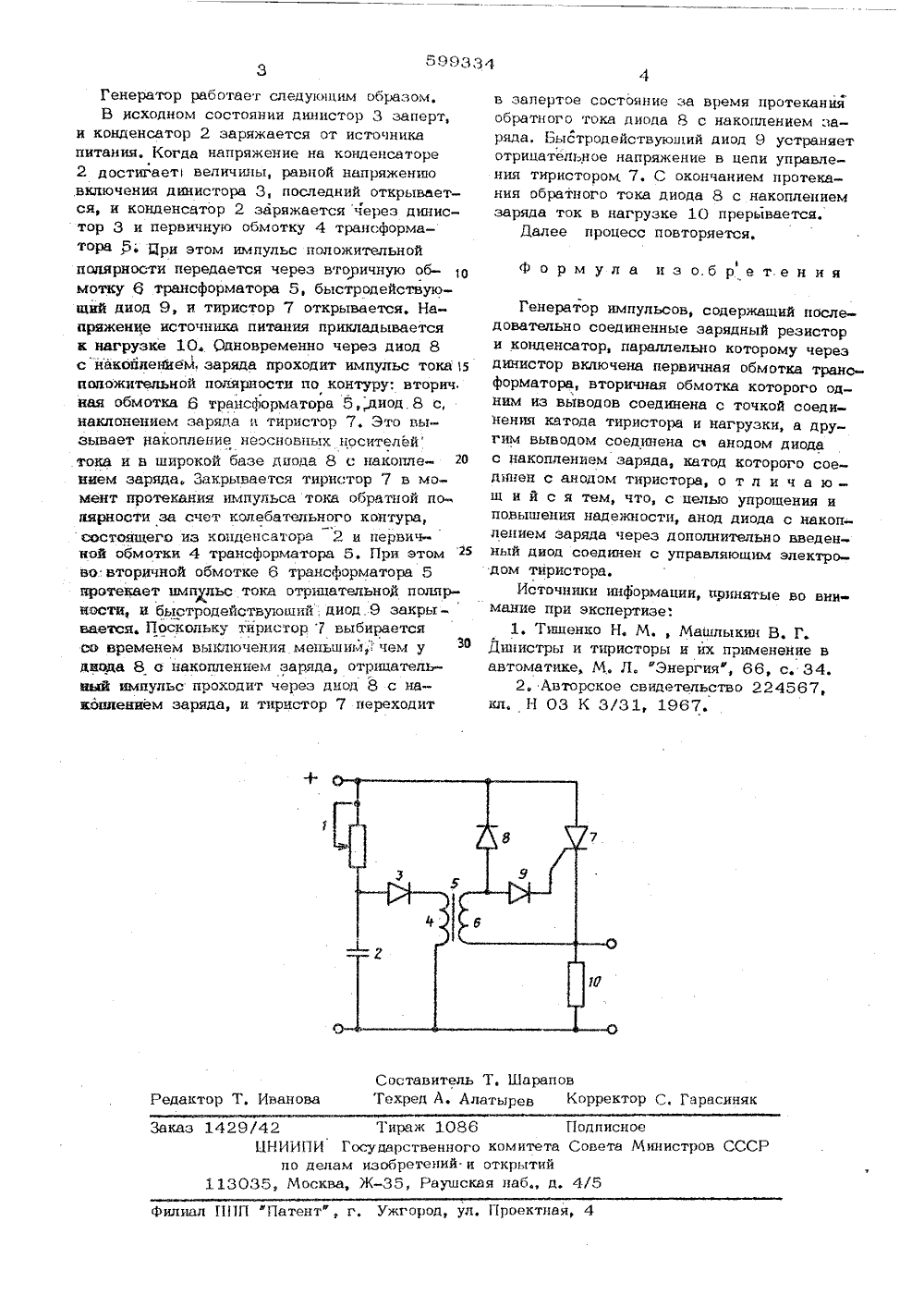

ы биОЪФятока Жъд Союз Советских Социалистицеских Республик) Заявл 6. (21) 2425125/18 - 21 с присоединением вки Гасударственный хамит Совета Министров ССС оо делам изобретений и откритий(4 б) Дат бли вания описания 06.0(72) Авторы изобретения Сурант, Ю. А,Градусо дев ладимирский политехнический инстн(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к преобразовательной технике и может быть использовано вустройствах автоматики,Известны. генераторы импульсов, используемые в устройствах автоматики и выполненные на тиристорах 111,Недостатком этих устройств явлсложность и, как следствие, низкаяностьИзвестен также генератор импульсов, содержащий последовательно соединенные зарядный резистор и конденсатор, параллельнокоторому через динистор включена первичная обмотка трансформатора, вторичная обмотка которого одним из выводов соединена 1с. точкой соединения резистора и катода тиристора,а другим выводом, через диод снакоплением заряда - с анодом тиристора1 г 1 яетсянадежс уп го генера надежи ос вляется 2 Недостатком этсложность и низкая Цель изобретенияи повьпцение надежи Фие устройс- упрощен ти.в гене рдтовательно Эта цепь достигается тем, чпульсов, содержащем после соединенные зарядный резистор и конденсатор, параллельно которому через дннисторвключена первичная обмотка трансформатора,вторичная обмотка .оторого одним из выводов соединена с точкой соединения катодатиристора и нагрузки, а другим выводомсоединеНа с анодом диода с накоплениемзаряда, катод - которогосоединен с анодомтиристора, анод с накоплением заряда черездополнительно введенной диод соединенравляюшим электродом тиристора.На чертеже представлена. принципиальнаяэлектрическая схема генератора импульсов,Генератор, импульсов содержит зарядныйрезистор 1, соединенный последовательно сконденсатором 2, параллельно которому через динистор 3 включена первичная обмотка 4, трансформатора 5. Вторичная обмотка 6 трансформатора 5 включена в цепьуправления тиристором 7, встречно-паоаллельно которому включен диод 8 с накоплением заряда, Анод диода 8 через быстродействующий диод 9 соединен с управляющимэлектродом тиристора 7, поспедовательиокоторому включена нагрузка 10,1429/42 Тираж 1086 Подписное ЦНИИПИ Государственного комитета Совета М по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д, 4/5и ППП Патент", г, Ужгород, ул. Проектная Генератор работает следующим образом.В исходном состоянии динистор 3 заперт, и конденсатор 2 заряжается от источника питания, Когда напряжение на конденсаторе 2 достигает величины, равной напряжению включения динистора 3, последний открывается, и конденсатор 2 заряжается через динистор 3 и первичную обмотку 4 трансформатора Ре яри этом импульс положительной полярности передается через втооичную обмотку б трансформатора 5, быстродействующнй диод 9, и тиристор 7 открывается, Напряжение источника питания прикладывается к нагрузке 10. Одновременно через диод 8 с йакоплением, заряда проходит импульс тока 15 цопожительной полярности по контуру; вторич ная обмотка 6 трансформатора 5,диод.8 с, наклонением заряда и тиристор 7, Это вызывает накопление неосновных носителей тока и в щирокой базе диода 8 с накопле нием заряда, Закрывается тиристор 7 в момент протекания импульса тока обратной полярности за счет колебательного контура, состоящего из конденсатора 2 и первичной обмотки 4 трансформатора 5, При этомво вторичной обмотке 6 трансформатора 5 протекает импульс тока отрицательной полярности, и быстродействующий. диод .9 закры-вается, Поскольку тиристор 7 выбирается со временем выключения мецьщим, чем у диода 8 с накоплением заряда, отрицательный импульс проходит через диод 8 с накоипением заряда, и тиристор 7 переходит в запертое состояние за время протекания обратного тока диода 8 с накоплением заряда. Ьыстрорействующий диод 9 устраняет отрицательное напряжение в цепи управления тиристором 7. С окончанием протекания обратного тока диода 8 с накоплением заряда ток в нагрузке 10 прерывается,Далее процесс повторяется,Ф о р м у л а и з о. б р е т. е н и я Генератор импульсов, содержащий последовательно соединенные зарядный резистор и конденсатор, параллельно которому через динистор включена первичная обмотка трансформатора, вторичная обмотка которого одним из выводов соединена с точкой соединения катода тиристора и нагрузки, а другим выводом соединена са анодом диода с накоплением заряда, катод которого соединен с анодом тиристора, о т л и ч а ю - щ и й с я тем, что, с целью упрощения и повыщения надежности, анод диода с накоплением заряда через дополнительно введенный диод соединен с управляющим электродом тиристогаИсточники информации, принятые во внимание при экспертизе;1. Тищенко Н, М., Мащлыкин В, Г.Дннистры и тцристоры и их применение в автоматике, М. Л, "Энергияф, 66, с. 34.2. Авторское свидетельство 224567, кл, Н 03 К 3/31, 1967.
