H03J 5/04 — вручную

Номер патента: 8665

Опубликовано: 30.03.1929

Автор: Ландберг

МПК: H01F 21/12, H03J 5/04

Метки: настройки, радиоприемников

...1, 2 разного диаметра, вариометра с катушками а и 6 и щеток 4,5, Полудиск 1 соединен с концом катушки Ь а полудиск 2 с средней точкой катушек а н о вариометра.В положении, когда щетка 4, соединенная с началом катушки а вариометра и с антенной, касается края полудиска 1,а щетка 5, соеди. ненная с землей в полудис 2, катушки а и О вариометра соединены параллельно и остаются в таком соленному 14 октября 1927 год 20087).марта 1929 года. Действи ет от 30 марта 1929 года. единении при повороте оси б от б до 180. При дальнейшем повороте оси полудиск 1 сойдет со щетки 4, и перейдет на щетку 5 а полудиск 2, будучи меньшего размера, сойдя св щетки 5, не коснется щетки 4 и катушки окажутся соединенными последовательно, оставаясь в таком соединении...

Номер патента: 13557

Опубликовано: 31.03.1930

Автор: Юрьев

МПК: H03J 5/04, H04B 1/18

Метки: радиоприемное

...самоиндукцпи, имеющими переменное число витков, обычно возникают потери вследствие гальванического и индуктивного связывания рабочей части катушки с нерабочею. Для уничтожения гальванической связи, как известно, следует заземлять переключатель Р (фиг, 1), Однако при этом индуктивная связь остается и возникают очень большие потери из-за отсасывающего действия неисчользованных (мертвых) витков катушки. Согласно изобретению в колебательный контур вводится дополнительный конденсатор Свключенный в провод, соединяющий переключатель с концом неиспользованного участка Х, катушки А, Емкость этого конденсатора подбирается так, чтобы прп его помощи можно было настроить мертвый участок Ь., (фиг, 1, участок 9-4) на волну, значительно более длинную,...

Номер патента: 17410

Опубликовано: 30.09.1930

Автор: Какурин

МПК: H03J 5/04, H04B 1/22

Метки: радиоприемник

...б, 7 8, 9 рас-положенных под штепсельными гнез-; дами приемника 4, 5, б, 7, 8, 9, к ко; 1торы м присоединены отводы катушки"кой В, ни с чем. не соединенной (хо-лостой) с более длинной ножкой. Вил.:ка, А при включении не достает до ниж "него ряда гнезд 4, 5, б, вилка же В,входит и в верхнее и в нижнее гнезда.11 ри включении вилки В, включает. в антенну то или иное количество витков катушки самоиндукции Е, помощЬюже, вилки А - подбирают наивыгоднейшую детекторную связь,,В точке С вилки В высверленоуглу- ,Предмет патента,Радиоприемник, характеризующийся применением ряда коротко соединенных между собой и с одним из концов антенного контура штепсельных гнезд 4, 5, б, . 9, расположенных под штепсельными гнездами 4, 5, б 9 приемника, к которым...

Номер патента: 30168

Опубликовано: 30.04.1933

Автор: Тарновский

МПК: H03J 5/04

Метки: диапазона, контур, коротковолновый, переключением

...изобретению . катушка контура разделена на три последовательно соединенных катушки, поля которых взаимно перпендикулярны, при чеи для изменения диапазона применен контактный нож, могущий замыкать накоротко отдельные катушки и их комбинации,На чертеже изображен предлагаемый контур.Катушка сам оиндукции колебательного контура, разделенная на три катушки 1, 2, 3, поля которых взаимно перпендикулярны, соединена последовательно. Переключение диапазона осуществляется переключателем 4, основной частью которого является контактный нож 5, замыкающий контакты б, 7, 8, к которым присоединены концы катуюек 1,2,3. Один зажим конденсатора 9 приключен к началу катушкии к концу катушки 3, В том случае, когда контактный нож поставлен в такое...

Номер патента: 34636

Опубликовано: 28.02.1934

Автор: Васильев

МПК: H03J 5/04

Метки: настройки

...б возле этой прорези. С помощью винтов, завинчиваемых в отверстия б по окружности установочного диска, закреплены арретиры 1. Эти арретиры снабжены выступами, входящими в прорезь 5, отверстия же арретиров, через которые пропущен крепежный винт, имеют продолговатую форму. Таким образом каждый арретир неплотно притянут винтом к установочному диску и может быть перемещаем в, узких пределах относительно отверстия в установочном диске,Ось 7 элемента настройки, пропущенная через установочный диск и отверстие в шкале 8, несет жестко укрепленную на ней стрелку 2.В теле стрелки имеется полость, в которую помещен стальной шарик 3, который прижимается к прорези установочного диска пружиной 9, помещенной в полости и удерживаемой винтом...

Номер патента: 35265

Опубликовано: 31.03.1934

Автор: Скворцов

МПК: H03J 5/04

Метки: волн, длинных, короткие, переключения

...АНИЕ ения с длинных волткие,И. Скворцова, заявленному о перв, Я 1294 бб). пубаиковано 31 марта 1934 гола. Предлагаемое изобретение имеет целью устранение этого недостатка путем применения в упомянутом выше устройстве конденсатора с двумя системами неподвижных пластин, включаемых в цепь одна за другой.На чертеже изображена схема устройства, которое действует следующим образом, Пусть, например, переключатель и стоит в положении, соответствующем настройке на длинные волны, а подвижные пластины с диференциального конденсатора введены в систему а неподвижных пластин, так что осуществлена настройка на волну 2000 .ц,При выведении пластин волна будет уменьшаться и при наименьшей емкости будет самая короткая волна длинноволнового...

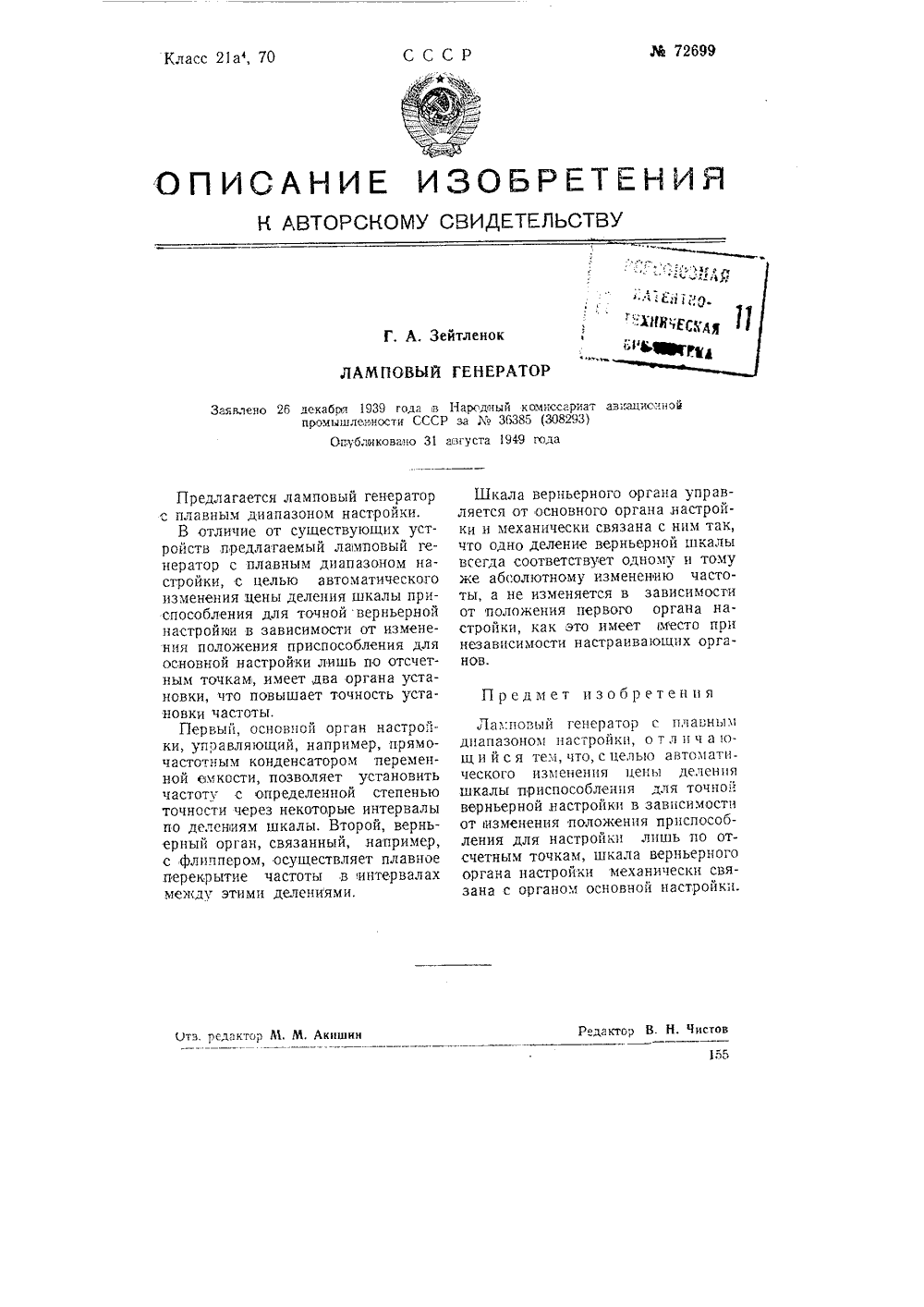

Номер патента: 72699

Опубликовано: 01.01.1948

Автор: Зейтленок

МПК: H03J 5/04

Метки: генератор, ламповый

...точной верньерной настройки в зависимости от изменения положения приспособления для основной настройки лишь по отсчетным точкам, имеет два органа установки, что повышает точность установки частоты.Первьш, основной орган настройки, управляющий, например, прямо- частотным конденсатором переменной емкости, позволяет установить частоту с определенной степенью точности через некоторые интервалы по деленням шкалы. Второй, верньерный орган, связанный, например, с флиппером, осуществляет плавное перекрытие частоты в интервалах между этими делениями,Шкала верньерного о ляется от основного орг ки и механически связа что одно деление вернь всегда соответствует од же абсолютному измен ты, а не изменяется в от положения первого стройки, как это имеет...

Номер патента: 131796

Опубликовано: 01.01.1960

Автор: Тулаев

МПК: H03J 5/04

Метки: дистанционного, механизм, переключения, перестройки, радиопередающих, радиоприемных, устройств

...напряжение с клемм питания 6 и 7 чеоез контакты 8, 9 и 10, 11 реле 3, при этом двигатель начнет работать, передавая вращение на выходную ось редуктора 2, на которой установлены переключатели.Ползун переключателя 4 скользит по контактам до тех пор, пока не коснется контакта, к которому подключена земля, В этот момен включится реле 3 и переключит щетки электродвигателя 1 через контакты 9, 12 и 11, 13 на ползуны 14 и 15 переключателя 5. Теперь двигатель 1 будет получать питание с контактов 1 б и 17 переключателя 5, Пока ползун 14 скользит по контакту 1 б, а ползун 15 - по контакту 17, двигатель продолжает вращаться в прежнем направлении. Когда ползуны 14 и 15 станут на нейтральные контакты 18, ротор двигателя закоМ 13179 б рачивается...

Номер патента: 473279

Опубликовано: 05.06.1975

Автор: Годунов

МПК: H03J 5/04

Метки: многооборотное, шкальное

...выполненно плоско 1, п 1 РПче.11 рОлцк жестко Закреплен на кодовом 3:нтс, взапмодейстзующем с подвижной кареткой, на которой заеареплен в:зцр, а корректирую.цая л.- нейка выполнена в виде гцокой ленты с возможностью цзмененця ее формы ПО длине. Изооретенпе относится к раднмзтекнике.Иззестны многооборотные шкальные устройства, содержгщце вращаощуюся шкал, корректирующую л:нейку и подвижный впз:р.Неточность изгиба зубьев гребенки кор 13 екти 1 эуюцей лцнейк,: прРводит к нетоРОст. коррекцРл шкалы.С .целью позышенРя точнос-п,карре:,1;:.11 шкалы предлагаемое устройство снабжено фрикццо:ным роликом, взаимодействующим со шкалой, выполненной плоской, причем ролик жестко за(реплен на (одовом вц 1 ТГ, .ззаимодейстзующем с подвижной;(ареткой,...
