H02H 7/10 — схемы защиты преобразователей; схемы защиты выпрямителей

Номер патента: 675530

Опубликовано: 25.07.1979

Авторы: Иванов, Марон, Ройзман

МПК: H02H 7/10

Метки: защиты, коммутационных, перенапряжений

...сопротивления, пропорционального скорости нарастания напряжения на конденсаторе. Така коррекция уменьшает величину максимумов скорости нарастания напряжения за счет уменьше675530 формула изобретения Составитель В.ЛитвиненкоТехред И.ПеткоКорр О,Ковинск тор М.Р а Ре Тираж 856 ЦНИИПИ Государственного по делам изобретений 35, Москва, Ж, РаушсПодписноекомитета СССи открытийая наб., д.4 Заказ 432 илиал ППП ф 1 Патентф, г.ужгород, ул.Проектная,4 ния скорости нарастания сопротивления,На чертеже дана схема устройства, реализующего предлагаемый способ защиты.устройство содержит встречно-па.раллельные вентили диод 1 и тирис"тор 2 индуктивность 3 колебательного контура, конденсатор 4 колебательного контура, конденсатор 5 защитной цепи блок 6...

Номер патента: 678584

Опубликовано: 05.08.1979

Авторы: Зеленов, Липатов

МПК: H02H 7/10

Метки: защиты, перенапряжений, преобразователя

...3, В цепь нагрузки преобразователя 3 включен датчик тока 4 с делителем 5, К конденсатору 1 через дроссель б и датчик тока 7 с делителем 8 подключен инвертор 9. Выходы делителей 5 и 8 подключены к блоку 10 управления инвертором. До коммутации тока в преобразователе 3 конденсатор заряжен до амплитудного значения линейного напряжения питающей сети. При принудительной коммутации тока энергия,накопленная в индуктивном сопротивлении отключенной фазы, сообщает через выпрямительный микст дополнительный заряд конденсатору и увеличивает его напряжение, Дополнительная энергия конденсатора сбрасывается инвертором .9. С помощью делителей 5 и 8, подключенных к выходам датчиков 4, 7, задается соотношение токав инвертора и преобразователя, которое...

Номер патента: 678585

Опубликовано: 05.08.1979

Автор: Демидов

МПК: H02H 7/10

Метки: входным, дросселем, защиты, инвертора

...:сра 1:1 с 1 с:ср 1 2 и Э Откл:"и ется лИ апряЖЕН:1 Е На КО 7 с- Н СаторЕ 1 В О С СТ а наялиэается до искодногс урсяня засчет з-рл-а ;Врез резистссьтиОт "Стоцсс с а П; - а 1 НЯ 1 11:Е-"О а РОНДЕЧСае гСО 1 ПЕОЕЗ = Я,саЕТСЯ ЧЕРЕЗ ПРаВУЮ часть Вхос 1 ного дросселя б, минуя исТО НИК ПОСТСЯННОло ТО.;-"Рот.,: ТОТ т Цнй К 1.:ОлЕНТУ СРабатдяаНИЯ ЗаЧтяс 1 ЕНЬ:еа=ТСЯ За СлЕТ ДЕ 11 с Т .сея ВС ЕЧ НСП Е:.тс ДС ВЗанттно 11 1111 ДУК лИИ, цаца-с 1- "11 В У ЕВО: ЧЗС" И ".ИОДНСГС ГРОССЕ.Я , 11.сссл ЗНЕРГИИ лааГНИТ 1 О О ПОЛЯ ВКСС 1 НОО ЦРОССЕЛЯ :ГВЬ ЦЕЗЦасСИТОЛЬ 1 О тСР Я с 13 НЕр Т 1,:"3 апцС йс- 3 КОКт ут 11 ру.-си 1 Нсэтоиу напряжение на не:. посла его перезаряда будет рея-Вать напряжение 11 СТОЧ.11;: 1 ОСТОЯННОГО Тока та ЧЕ СО:. -,л-.-.;:;:.Е 111 я...

Номер патента: 678586

Опубликовано: 05.08.1979

Автор: Игнатьев

МПК: H02H 7/10

Метки: исправности, тиристоров

...включен. по крайней мере один стабилитрон 7,катод которого подключен к катоду контролируемого тиристора.Нормальный режим работы тиристоров 1 в дискретных режимах характеризует-. ся их включением и выключением. Такой режим обеспечивается работой блоков управления 2 и достигается череду 1 оейся подачей отпирающих импульсов а управляющие электроды тиристоровзакрывающих импульсов к учабткам анод-катод таким образом, чтобы во включенном состоянии одного тиристо- ра другой находился в выключенном ;состоянии и наоборот. В таком проти;вофазном режиме работ ислравных тиристоров к цепям первичных обмоток ,трансФорматора прикладываются перепа,цы напряжения, под воздействием кото67858 Формула изобретения рых по первичным обмоткам поочередно...

Номер патента: 681499

Опубликовано: 25.08.1979

Авторы: Бобков, Городецкий

МПК: H02H 7/10

Метки: мостового, преобразователя, состояния, тиристора, трехфазного

...7 подтверждает по ложение О триггера 6.20При потере управляющей способности тиристора 2 триггер 5 не включается, ос таваясь в положении "О", а триггер 6 включается по сигналу с формирователя 1, переводясь в положение "1", и схема 11 выдает сигнал на,отключение преобразователя.При пробое тиристора 2 в его непроводящем периоде триггер 5 устанавливается в положение "1", триггер 6 остается в99положении "О" и схема 11 выдает сигнал на отключение преобразователя.При пробое триггера 2 после его включения импульсом с формирователя 1 триггер 5 остается в положении "1", а три 1 гер 6 устанавливается в положение "О" импульсом с формирователя 7 и схема1 выдает сигнал на отключение преобразователя. Формула изобретенияУстройство контроля...

Номер патента: 682978

Опубликовано: 30.08.1979

Авторы: Гаврилов, Манохин

МПК: H02H 7/10

Метки: преобразователем, системы, трехфазным

...подключены к выходам каналов 4, 5, 6 системы управления анодной, а четные - к выходам каналов 7, 8, 9 системы управления катодной группы вентилей преобразователя, первые входы каждой схемы совпадения 10 - 15 соединены с выходом соответствующего триггера, вторые входы указанных схем совпадения подключены к входам триггеров следующих разрядов, при этом выходы указанных схем совпадения соединены с ментом ИЛИ 16 и индикатором 17.При поступлении указанных импульсов в устройство триггеры 1, 2, 3 приводятся в соответствующие состояния, В этом случае на входах схем совпадения 10 - 15 при нормальной работе системы управления сигналы не совпадают, и с выходов схем совпадения сигнал на элемент ИЛИ 16 и индикатор не поступает.При отсутствии...

Номер патента: 682979

Опубликовано: 30.08.1979

Авторы: Зеленов, Липатов, Хомский

МПК: H02H 7/10

Метки: коммутационных, ограничения, перенапряжений, преобразователе

...3. Параллельно конденсатору включены последовательно соединенные резистор 4 и ключ постоянного тока 5. Ключ управляется триггером 6 типа ЙБТ, вход Я которого непосредственно, а вход 5 через инвертор 7 соединены с выходом компаратора 8, один из входов которого подключен к конденсатору 1, а другой - к источнику опорного напряжения 9.При коммутации тока в преобразователе 3 в моменты времени 1=0, 1=1 з ток через конденсатор возрастает скачком до значения 1 ь конденсатор в интервале времени от нуля до 1 подзаряжается на величину ЛУ а ток через конденсатор снижается до нуля. При превышении напряжения на конденсаторе значения У, на выходе компаратора появляется напряжение У которое устанавливает триггер в состояние, приводящее к...

Номер патента: 682980

Опубликовано: 30.08.1979

Автор: Романов

МПК: H02H 7/10

Метки: выпрямителя, выходе, защиты, конденсатором, максимальной, токовой, фильтрующим

...максимальной токовой защитывыпрямителя с фильтрующим конденсатором на выходе, содержащее датчик тока,подключенный через пороговый элемент кисполнительному органу 2. Недостаткомэтого устройства является низкая селективность. С целью улучшения селективности,устройство снабжено включенным последовательно с конденсатором датчиком зарядного тока, выход которого подключен ковходу порогового элемента.На чертеже представлена схема устройства защиты,Устройство содержит исполнительный орган 1, датчик максимального тока 2, пороговый элемент 3 и датчик зарядного токаконденсатора фильтра 4. В случае нормального (установившсгосяили переходного) режима работы выпрямителя разность напряжений, поступающих на входы порогового органа 3, не...

Номер патента: 683650

Опубликовано: 30.08.1979

Авторы: Жан-Пьер, Патрик, Юбер

МПК: H02H 7/10

Метки: защиты

...Юбе обретение относится к области защиты онного оборудования от перенапряжетелефний.Известно устройство для защиты, содержащее полупроводниковый ограничитель 1. Недостатком этого устройства является большое потребление энергии.Наиболее близким по техническим средствам и достигаемому результату является устройство для защиты, содержащее насы О щающийся трансформатор, выполненный на замкнутом магнитопроводе с нанссснными на него первичной и вторичной обмотками 2. Недостатком этого устройства является его недостаточная надежность. 15С целью повышения надежности в предлагаемом устройстве обмотки расположены в одной плоскости так, что их оси перпендикулярны друг другу, а с целью повышения эффективности ось одной обмотки про ходит через...

Номер патента: 687523

Опубликовано: 25.09.1979

Автор: Шинкаренко

МПК: H02H 7/10

Метки: защиты, импульсов, мостового, преобразователя, пропуска, трехфазного

...что приводит квозникновению единицы на выходе триггера 12 и исчезновению ее на выходетриггера 15После возврата элементов б н 9 в исходное состояние, когда на выходе элемента 22 восстановится единица, возникают условиядля появления единицы на выходеэлементов 16 и 23, Затеи возникаеткоммутация между вентилями, по которым протекают положительные токиФаз А и В. Яа выходе элементов 5 иб возникают сигналы. Элемент 5 вызывает появление единицы на выходетриггера 11 и производит сброс триггера 10, Элемент 6 вызывает сбростриггера 12. На выходе элемента 30в момент исчезновения единицы на выходе элемента 23 возникает импульс,Далее единицы на выходе триггеров 1015 существуют только в интервале 60 между импульсными сигналами на выходе элементов 4-9...

Номер патента: 687524

Опубликовано: 25.09.1979

Авторы: Брыков, Козаков, Сивак

МПК: H02H 7/10

Метки: защиты, звеном, постоянного, преобразователя, промежуточным, частоты

...1 выходногонапряжения инвертора с входным трансформатором 2 и выпрямителем 3, стабилитрон 4, резистор 5, датчик 6входного напряжения инвертора, диод7, резистор 8, усилитель 9 рассогла"сования, систему 10, 11 управлениявыпрямителем преобразователя, выпрямитель 12 преобразователя и инвертор 13,Напряжение ведущей сети черезтрансформатор 2 с числом фаз, равнымчислу фаэ сети, подводится к неуправляемому выпрямителю 3, выполненномупо той же схеме, что и силовоймост инвертора,Схема сравнения, состоящая иэ делителя 4, 5 и диода 7, сравниваетвыходное напряжение датчиков входного и выходного напряжения инвертора.Если запас устойчивости инвертора не ниже заданного, ток в суьвщрую687524 Формула изобретения Генероою Составитель В, ЛитвиненкоР...

Номер патента: 687525

Опубликовано: 25.09.1979

Авторы: Виноградов, Иванов, Ройзман, Узянбаев

МПК: H02H 7/10

Метки: вентиля, защиты, коммутационных, перенапряжений

...скорости нарастания прямого напряжейия на вентиле.Цель изобретения - повыаение надежности в работе устройства.Для достижения этого оно снабжено включенным параллельно резистору РС-цепи транзистором и подключенным параллельно С-цепи активно-емкостным делителем, к среднему выводу которого подключена база транзистора.На чертеже дана принципиальная схема устройства защиты.При приложении к вентилю 1 прямого перенапряжения транзистор 2 полностью открывается и шунтирует резистор 3 РС-цепи, Поэтому активное сопротивление кС-цепи в начале заряда конденсатора 4 мало, и начальный скачок напряжения отсутствует, По мере заряда конденсатора 4 увеличивается сопротивление транзистора 2, что обеспечивает минимальную начальную крутизну фронта...

Номер патента: 687526

Опубликовано: 25.09.1979

Авторы: Паламодов, Потеряхин

МПК: H02H 7/10

Метки: защиты, источника, питания

...содержит фильтр 1, формирователь 2 сигнала управления,пороговый элемент 3, ключевой элемент 4, к выходу подключена нагрузка 5. Формирователь сигнала управления выполнен на конденсаторе б ивыпрямителе 7, пороговый элемент 3на оптроне 8 и резисторе 9, ключевой элемент 4 - на коммутирующем конденсаторе 10 и тиристоре 11, конденсаторе 12 и резисторах 13, 14. К выходу фильтра 1 подключен формирова Отель 2 сигнала управления в виде последовательно соединенных конденсатора 6 и выпрямителя 7.В режиме нормальной работы привключении источника питания протека, ет ток заряда конденсатора 12 черезрезистор 13, и включается тиристор11, коммутирующий конденсатор 10 заряжается через открытый тиристор 11и резистор 14. Напряжение пульсацийс выхода...

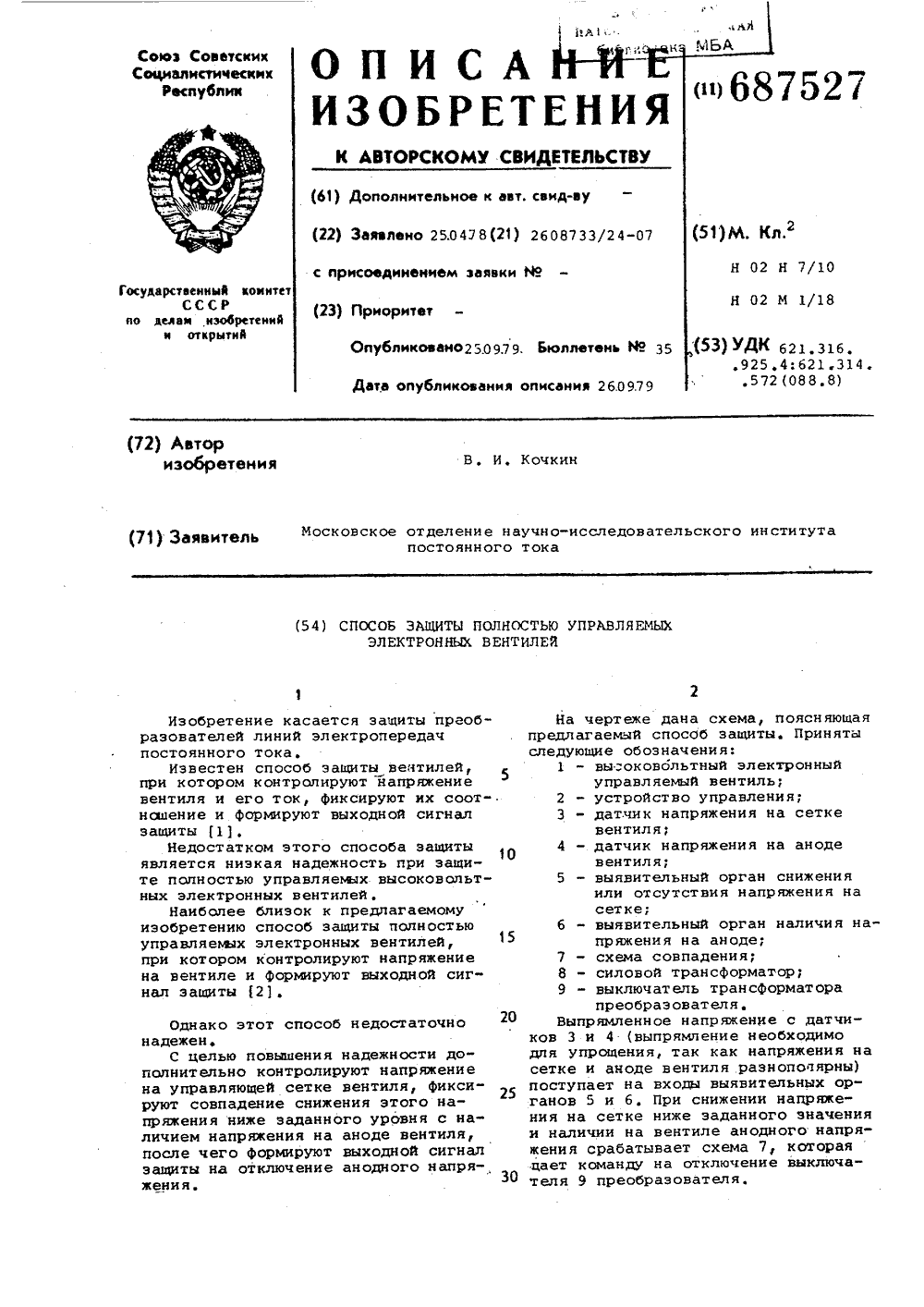

Номер патента: 687527

Опубликовано: 25.09.1979

Автор: Кочкин

МПК: H02H 7/10

Метки: вентилей, защиты, полностью, управляемых, электронных

...совпадение снижения этого напряжения ниже заданного уровня с наличием напряжения на аноде вентиля,после чего формируют выходной сигналзащиты на отключение анодного напряжения,На чертеже дана схема, ипредлагаемый способ защиты.следующие обозначения:1 - вы:оковольтный электрон йуправляемый вентиль;2 - устройство управления;3 - датчик напряжения на сеткевентиля;4 - датчик напряжения на анодевентиля;Ф 5 - выявительный орган сниженияили отсутствия напряжения насетке;6 - выявительный орган наличия н15пряжения на аноде;7 - схема совпадения;8 - силовой трансформатор;9 - выключатель трансформаторапреобраз ователя,Выпрямленное напряжение с датчиков 3 и 4 (выпрямление необходимодля упрощения, так как напряжения насетке и аноде вентиля...

Номер патента: 687528

Опубликовано: 25.09.1979

Авторы: Зозулев, Инякин, Черноус

МПК: H02H 7/10

Метки: защиты, источников, нескольких, питания

...17 и 18, причем входы третьей схемы И-НЕ 17 подключены соответственно к выходу токовой защиты 19 и 20 источников питанияПри повышении выходного напряжения одного иэ источников 1 и 2 датчики 5 или 6 выдают на вход схем 9 или 10 и на вход схем 15 логический сигнал 0, в результате чего на выходе схемы 9 нли 10 и на выходе схемы 14 появляется логический сигнал 1, Узел 11 заменяет вышедший иэ строя источник питания, блокирует свой вход от второго источника пита" ння и выдает сигнал отключения обоих источников 1 и 2 на исполнительный орган 12, который выдает на вход схемы 5 сигнал 1. На выходе этой схемы появляется сигнал Оф, который блокирует вход схемы 14, включается элемент 13, указывая, что неисправность связана с повышением выходного...

Номер патента: 688952

Опубликовано: 30.09.1979

Авторы: Жарков, Мельников, Пекуров, Троян

МПК: H02H 7/10

Метки: защиты, измерителя, малых, токов

...надежность защиты. Наиболее близким к предлагаемому по техническим средствам и достигаемому результату является устройство защиты измерителя малых токов, выполненного на операционном усилителе и снабженного входным резистором и источником питания, содержащее преобразователь сигнала, включенный между входом и выходом усилителя, транзистор, конденсатор, коммутирующий орган с контактными группами, дополнительный источник питания и резисторный делитель. Недостатком этого устройства является невысокая надежность. С целью повышения надежности, первый вход коммутирующего органа предложенного устройства через конденсатор соединен с положительным закимом источника питания, второй вход через эмиттер-коллекторный переход транзистора и...

Номер патента: 688953

Опубликовано: 30.09.1979

Авторы: Головлев, Горшков, Уманский

МПК: H02H 7/10

Метки: высоковольтного, защиты, источника, маломощного, питания

...ром транзистора 16, эмиттср которого под688953 2 г Корректор Л, Орлова Техред Н. Строганова Редактор В. Левитов Тираж 866 Заказ 2106/13 Изд.555 Подписное Тииогр;прин, ир. Сапунова, 2 ключен к минусу источника 13, рслс5 шунтироваио диодом 17, причем анод диода 17 соединен с коллектором транзистора 16, переход база - эмиттср которого зашунтироваи резистором 18, между базой транзистора 16 и катодом диода 17 включены последовательно соединенные резисторы 19, 20. Входы высоковольтного источника 1 и дополнительного источника 12 через нормально открыгыс контакты 21 рслс 15 соединены с сетевым напряжением переменного тока.При замыкании выключателя 14 включается реле 15, контакты 21 замыкаются и подают на вход высоковольтного и...

Номер патента: 688954

Опубликовано: 30.09.1979

Авторы: Бась, Мусолин, Федячихин

МПК: H02H 7/10

Метки: двухтактного, защиты, инвертора, перегрузок, транзисторного

...напряжения 7, датчик 8 тока, потребляемого инвсртором, пороговый элемент 9 и блок 10, формирующий короткие импульсы,13 нормальном режиме работы относитсльнос время открытого состояния силовых транзисторов инвертора определяется широтно-импульсным модулятором 2, и блок 10 не оказывает влияния на работу (О схемы. При превышении первичным токоминвертора заданного значения срабатывает пороговый элемент 9. До начала следующего полупериода открытым состоянием силового транзистора продолжает управлять (л широтно-импульсный модулятор 2, и, следовательно, потрсбляемьй инвсртором ток продолжает нарастать вплоть до момента запирання силовых транзисторов, однако, скорость нарастания тока ограничена ин дуктивностью нагрузки инвертора. Поэтомупорог...

Номер патента: 691991

Опубликовано: 15.10.1979

Авторы: Бейдин, Носко, Панасенко, Черешкевич

МПК: H02H 7/10

Метки: защиты, магнитным, магнито, перенапряжений, преобразователя, транзисторного, управляющим, элементом

...напряжении источника питания ток через стабилитрон не протекаео и элементы схемы защитй не оказывают влия ния на работу преобразователя. Переключение транзисторов 1, 2 при этом происходит спомощью магнитного управляющего элемента 6, который при отсутствии перенапряжений попеременно насыщается и через обмотку 7 управления коммутирует транзисторы.При повышении напряжения источникапитания выше определенного уровня стабилитрон 10 пробивается и через дополнитель.ную .обмотку 8 начинает протекать постоян ный ток. Элемент 6 в этом случае насыщает. 54) УСТРОИСТВО ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИ МАП 1 ИТО-ТРАНЗИСТОРНОГО П РЕОБРАЗОВАТЕЛЯ С МАГНИТНЫМ УПРАВЛЯЮЩИМ ЭЛЕМЕНТОМ691991 формула изобретения Составитель В. Лит Текред О, Лугован Тираж...

Номер патента: 691992

Опубликовано: 15.10.1979

Авторы: Зозулев, Инякин, Максимов

МПК: H02H 7/10

Метки: защиты, источника, напряжению, питания, постоянного, току

...защиты источника питания по току и напряжению, содержащее датчики тока и напряжения, пороговый и реагирующий органы 1. Недостатком это то устройства является невысокая надежность.Наиболее близким по техническим средствам и достигаемым результатам. к изобретению является устройство защиты источника постоянного тока по току и напряжению, содержащее датчики тока и напряжения, подключенный к дополнительному источнику питания реагирующий орган, диоды и исполнительный орган защиты 2), Недостатком этогЬ устройства является его слож- Б ность,устроист органа, в на послед рез диод и ой диод и дополнителС пелью упрощенияобмоток реагирующегого на герконе, включеа другая обмотка - ченагрузке и через вторгеркона подключена кточнику питания. а одна...

Номер патента: 691993

Опубликовано: 15.10.1979

Авторы: Бездеточный, Жигулев

МПК: H02H 7/10

Метки: защиты, источника, питания

...предохранитель 3, фильтр 4, индуктивный элемент 5,диод 6 и дополнительный плавкий предохранитель 7.При исправном предохранителе 3 потенциалы точек А и Б практически одинаковы,сопротивление диода 6 велико и ток нагрузки протекает через предохранитель 3, При срабатывании предохранителя 3 разность потенциалов между точками А и Б становится равной напряжению источника, сопротивление диода 6 резко падает и ток,нагрузки протекает через предбхрацнтель 7,Из-за наличия ийдуктивного элемента 5ток в цепи предохранителя 7 и нагрузки не может превысить допустимого значения до окончания переходного процесса и предохранитель 7 не срабатывает. По окончаниипереходного процесса номинальный ток нагрузки протекает через предохранитель 7 до...

Номер патента: 694932

Опубликовано: 30.10.1979

Автор: Смольников

МПК: H02H 7/10

Метки: защиты, преобразователя

...7усилителя 8 формируется переменное напряжение прямоугольной формы. Так как обмотка 7, трансформатора 7 через выпрямитель 9 подключена к переходу эмиттер - 2 база транзистора 2, то последшш после появления напряжений ца обмотках трансформатора 7 закрывается, ток через резистор 5 прекращается и в дальнейшем питание генератора 4 осуществяется от обмот) ки 7 трансформатора 7 через маломощцьшвыпрямитель 10. Нагрузка 11 преобразователя питается через выпрямитель 12 и шунт 13 от обмотки 7 з трансформатора 7. Функции источника эталонного напряжения выполняет резистор 14, являющийся одним из плеч резисторного делителя, подключенного параллельно стабилитрону 15, который через выпрямитель 16 питается от обмотки 6, трансформатора 6, Входом...

Номер патента: 694933

Опубликовано: 30.10.1979

Авторы: Давыденко, Замилатский, Милюков

МПК: H02H 7/10

Метки: предохранителей

...содержит параллельно соединенные защищаемые полупроводниковые5 приборы 1, предохранители 2, резисторы 3,разделительные диоды 4, 5, токоограничивающие резисторы 6, сиги алцзирующийэлемент 7, стабилизатор тока 8, содержащцц транзистор 9, эталонньш резистор 10,1 О диоды 11, 12 для создания опорного напряжения, балластный резистор 13.Прц исправных предохранителях 2 ток,протекающий через предохранитель 2 и резистор 3, равен сумме токов через прибор,5 1, диод 4 и резпстор 6. При этом диод 5заперт, так как потенциал его катода близок к нулю. Ток через коллектор транзистора 9 це протекает п спгналцзирующий элемент 7 выключен.20 При сгорании предохрацптеля 2 и исправном приборе 1 диод 4 заперт отрицательным потенциалом источника, Диод...

Номер патента: 694934

Опубликовано: 30.10.1979

Авторы: Сенчук, Шарыпин

МПК: H02H 7/10

Метки: датчик, замыкания, защиты, короткого, преобразователя

...надежность.Целью изобретения является повышение надежности защиты преобразователя. С 20 этой целью датчик короткого замыкания снабжен конденсатором, включенным между шинами постоянного тока преобразователя, на одной из которых установлены сердечники. 25На чертеже представлена схема датДатчик содержит сердечникмагнитного материала, обмоткидечников, источник 5 переменног Конденсатор 10 присоединен к зажимам постоянного тока преобразователя 11, одна из шин 12 постоянного тока которого пропущена через отверстия сердечника 1, 2, расположенных в непосредственной близости от выходных зажимов постоянного тока.При нормальном режиме контур из проводов постоянного тока и конденсатора 10 разомкнут большим сопротивлением нагрузки 13,...

Номер патента: 698098

Опубликовано: 15.11.1979

Авторы: Маркин, Обухов, Пролыгин, Чистяков

МПК: H02H 7/10

Метки: исправности, преобразователя, проверки, тиристоров

...сопротивление каждого из тиристоров поочереди, между анодом и управляющим электродом, т.е. между точками,доступными,в схеме преобразователя, В случае пробоя тиристора его сопротивление перехода анод-управляющий электрод падает почти до нуля, что "видетельствуют о неисправности вентиля. Замер величины внутреннего сопротивления тиристора между точками анод-управляющий электрод обеспечивает индивидуальный контроль каждого вентиля.После обнаружения пробитых тиристо - ров и замены их исправными определяют наличие тиристоров, имеющих пробойправляющего электрода, разрушение труктуры, или то и другое вместе, дл этого к испытуемому тиристору при - кладывают прямое положительное напряжение и подают отпирающий сигнал.Если испытуемый тиристор...

Номер патента: 698099

Опубликовано: 15.11.1979

Авторы: Алексеев, Новиков

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...поступа - ют на схемы неравноэначности, ко вторым входам которых подключены выходы датчиков тока контролируемых тиристоров. Длительность импульса с датчика тока совпадает с длительностью импульса с того выхода пере- счетного блока, от которого управляется данный тиристор, кроме интервала времени когда тиристор включается и выключается. Поэтому в указанные интервалы времени в нормальном режиме работы преобразователя на выходах логических схем неравнозначности, существуют прямоугольные импульсы длительностью, равной времени включения и выключения контролируемого тиристора. Прохождение этих импульсов на выход устройства защиты через логическую схему ИЛИ698099 Составитель В.ЛитвиненкоРедактор А.Пейсоченко Техред С, Мигай Корректор...

Номер патента: 699605

Опубликовано: 25.11.1979

Авторы: Попов, Стучевский

МПК: H02H 7/10

Метки: защиты, источника, перегрузки, питания

...4 короткимотрицательным импульсом. Мультивибратор 4 формирует иьнульс сигналаподавления, который запирает регулирующий орган источника питанияна все время длительности импульса,ограничивая рост аварийного тока.Отрицательный Фронт импульса сигналаподавления дифференцируется дополнительным дифференциатором 5, с выходакоторого короткий отрицательный импульс поступает на второй дополнитель"ный ждущий мультивибратор б и запускеет его, Если перегрузка или коротко.замыкание кратковременны, то на схемсовпадения 7 поступает только импульс;дополнительного мультивибратора б,+ согнал но ощнлючг ие подоблеиия Согнал а 5 араи Составитель В.ЛитвиненкоТехредЛ.АлфеРова КоРРектоР Г,Иаарова Редактор Н,Козлова Заказ 7242/57 Тираж 857 Подписное ЦНИИПИ...

Номер патента: 699606

Опубликовано: 25.11.1979

Авторы: Мантрова, Черников

МПК: H02H 7/10

Метки: защиты, тиристоров

...прикладывается прямое и обратное напряжение, как и к тиристору 1, При возникновении аварийного режима токчерез тиристор 1 возрастает, датчик тока срабатывает и выдает одновременно импульсы на открытие тиристора 3 и на снятие управляющихимпульсов стиристора 1, блокируя систему управления 4 всех тиристоров преобразователя.Ток, протекающий по тиристору 1, переходит на тиристор 3, который после включения оказывается под значительным по сравнению с тиристором 1 напряжением, равным падению напряжения в дросселе 5 от тока короткого замыкания плюс прямое падение напряжения тиристора 1, При этом дополнительный тиристор 3 практически мгновенно сГорает (конструктивно он помешен в изоляционную трубку, а его анод и катод имеют втычные...

Номер патента: 699607

Опубликовано: 25.11.1979

Авторы: Гудименко, Копыл, Скачко

МПК: H02H 7/10

Метки: защиты, перенапряжений

...содним из зажимов источникаНа чертеже представлена принципиальная электрическая схема устройствазащиты.При перенапряжениях на выходеисточника питания 1 срабатывает блок Контроля 2, включается фототиристороптрона 3 и через транзистор 4 течетток от дополнительного источника питания 5. Так как полярность источника5 противоположна полярности источника 1, а его выходное напряжение повеличине больше напряжения источника1, то напряжение на.выходе последнегоуменьшаясь до нуля, стремится изме-нить свою полярность, Однако этогоне происходит, так как при этом изменилась бы полярность напряжения напереходе база-эмиттер транзистора 4и ток его базы, а следовательно, иколлектора, прекратился бы, Такимобразом, происходит автоматическоеотключение...

Номер патента: 700893

Опубликовано: 30.11.1979

Авторы: Барский, Элькин

МПК: H02H 7/10

Метки: вентильного, защиты, преобразователя

...со сторонь постоянного тока на Фиг 2 - 25устройство для защиты реверсивногопреобразователя от аварий в уравнительном контуре и со стороны постоянного тока; на фиг, 3 - устройстводля защиты реверсивного преобраэователя от аварий со стороны постоянногои переменного тока и внутренних и снеполным отделением вентилей от потенциала нагрузкй; на фиг. 4 - защита реверсивного преобразователя отаварий со стороны постоянного и переменного тока и внутренних и с полным отделением вентилей от потенциала нагрузки питающей сети.Полюса одного или нескольких автоматических ныключателей, используемых для защиты вентильного преобразователя, устанавливают в плечах преобразовательной схемы и механическиили электрически блокируют между собой. При этом...
