Номер патента: 168341

Опубликовано: 01.01.1965

Авторы: Идш, Савицкий

МПК: H01Q 1/16

Метки: вибрации, гашения, мачты, одноствольной

...Способ г мачты с при тем, что, с гашения воз мачты испо прикреплены сти мачты и вают через расположен ашения вибр менением от целью повы никающих п льзуют допо ые к стволу к концам эт блок на нев ные между у ации од тяжек, отл шения эф ри ветре лнительнь мачты в их оттяж ысокой о порами-ог одписная групп Известные способы гашения вибрации одно- ствольной мачты при помощи оттяжек или маятниковых гасителей не могут исключить возникающие при ветре колебания в мачте с трубчатым стволом. 5С целью более эффективного гашения возникающих при ветре колебаний мачты, предложено использовать дополнительные оттяжки для прикрепления нижней части ствола мачты, к концам которых подвешивают через блок 10 на невысокой опоре грузы, расположенные между...

Номер патента: 168764

Опубликовано: 01.01.1965

Авторы: Наумов, Риттер

МПК: H01Q 3/00

Метки: волн, диапазоне, допплеровского, оптическом, смещения, частоты

...способ получения сигнала допплеровской частоты., пригодного для оптического гетеродинировация, в котором для смещения частоты используется отражение от зеркала, расположенного на вращающемся диске. Та кой способ ведет к уменьшению средней мощности допплеровского сигнала и к расширению спектра полученной допплеровской частоты, ухудшая отношение сигнал - шум.Предложенный способ отличается от изве стного тем, что, с целью уменьшения углового и пространственного смещения сдвинутого по частоте луча и для получения плавно перестраиваемых допплеровских частот с сохранением постоянства амплитуды доппле ровского сигнала, поступательное движение отражающей поверхности осуществляют неподвижным зеркалом и вращающейся на диске призмой полного...

Номер патента: 169572

Опубликовано: 01.01.1965

Авторы: Айзенберг, Государственный, Надененко

МПК: H01Q 19/00

Метки: антенна, двухзеркальная

...и оптимального облучения поверхности отражающего зеркала,В предлагаемой двухзеркальной антенне в отличие от известных облучатель выполнен в виде расфазированного рупора с углом раствора больше 90.При такой конструкции удается расширить диапазон частот и увеличить коэффициент использования поверхности раскрыва.Вдоль раскрыва сильно расфазированного рупорного облучателя с большим углом раствора наблюдаются значительные фазовые искажения, распределенные по квадратичному закону. Описываемый облучатель с фазовыми искажениями в плоскости раскрыва излучает электромагнитные волны по диаграмме направленности, которая в широком диапазоне практически не зависит от длины рабочей волны, если величина этих искажении достаточно велика. Поверхность...

Номер патента: 169573

Опубликовано: 01.01.1965

Автор: Михеев

МПК: H01Q 13/00, H01Q 3/00

Метки: антенна, сканированием, щелевая, электрическим

...что, с целью упро входной части волнов руемый поляризатор. лектрическим сканировиде волноводов с по- щелью, отличающаяся щения конструкции, во ода размещен регули одггисная грггггпа В известных щелевых антеннах электрическое сканирование осуществляется при помощи фазовращателей, помещенных в многощелевых волноводах устройств.Предлагаемая конструкция антенны с одиночной щелью проще известных и отличается от них тем, что во входной части волновода размещен регулируемый поляризатор.На чертеже схематически изображена описываемая антенна с одиночной щелью,Она содержит круглый волновод 1, поперечную щель 2, прорезанную в виде полукольца, поляризатор 3 и переход 4 от круглого волновода к прямоугольному.Возбуждая антенну со стороны...

Номер патента: 169574

Опубликовано: 01.01.1965

Авторы: Репин, Сорокин

МПК: H01Q 3/12

Метки: антенна, коаксиальная, щелевая

...поверхностью указанной плаПри такой конструкции обеспечивает можность непосредственного и одновре го питания, симметричных гцелегьНа чертеже схематически изображен сываемая антенна, продольный разрез рез по Л-Л. Она представляет собой о коаксиальной ликии с ьггугренним сте 1 и внешней цплиндрггческой трубой образующим которой прорезаны две с 3. Возбуждение помощи дпэлектричные продольные щели щелей 3 осуществляется прг рической гпластинки 4,Описываемая антенна мо в качестве приемкой и пер на средний уровень мощнос кет применятьсядающей антенныи. едмет изобрет Щелевая коаксиальная антенна из отрезка коакспальной линии с метричными по ее осп продольнь отличагощаяся тем, что, с целью возможности непосредственного и ного питания...

Номер патента: 169575

Опубликовано: 01.01.1965

Авторы: Трефилов, Якубовский

МПК: H01Q 1/20

Метки: амортизатор, антенны, подвижной

...пружин 2 и проточку для верхнего конца спиральной пружины 3. На конусообразной части штыря 1 имеется отверстие, закрываемое винтом 4, служащее для смазки продольных пружин 2. Антенна крепится и фиксируется при помощи штифта б, упора б и пружины 7. Хвостовик 8 служит для соединения амортизатора с объектом и приемо-передающим устройством. Хвостовик 8 имеет гнездо для помещения нижних концов продольных пружин 2 и проточку для пома 1 цения нижнего конца спиральнои пружины 3,штифт 9, при помощи которого фиксируетсястержень 10 с хвостовиком 8. Стержень 10 служит для соединения амортизатора с подвиж 5 ным объектом,Пружины 2 представляют собой пучок круглых проволок. Концы их помещаются в гнездах штыря 1 и хвостовика 8 в свободном состоянии,...

Номер патента: 169576

Опубликовано: 01.01.1965

МПК: H01Q 1/12

Метки: 169576

...нвола мачты ита раздеченавнутреннее дав еская а аполне гибкого тлича.ю регулир тках ст ия мач личное матичвиде низала, оениях участыванпе раз Пнев ная в ствола матери обеспеч дельны ее свер имеюгц духа. обле на с лени Подггисная гругггга Л лено 13.Ч 1.1964 (М 906137/26-9) с присоединением заявки ЪПриоритетОпубликовано 17.11.1965. Б ый научно-исследовательский институСССР Известные конструкции пневматических антенных мачт с использованием сжатого воздуха не предусматривают регулирования же сткостп на отдельных участках ствола мачты,Предлагаемая пневматическая антенная 5 мачта с наполненным сжатым воздухом стволом из гибкого воздухонепроницаемого материала в отличие от известных разделена на отдельные секции, имеющие различное...

Номер патента: 170082

Опубликовано: 01.01.1965

Автор: Фридман

МПК: H01Q 13/10

Метки: антенна, волноводно-щелевая, четырехлучевая

...лучей, каждый,из которых связан с отдельным каналом, в ней применена система параллельных волноводов с наклонными, симметрично расположенными щелями, прорезанными в узкой стенке, питаемая с тор. цов двумя многощелевыми прямоугольными волноводами, четыре входа которых присоединены к соответствующим высокочастотным каналам.С целью упрощения питающего устройства в качестве излучающих волноводов применены волповоды с продольными щелями, прорезанными в широкой стенке, а в качестве запитывающего устройства - четыре вынесенных облучателя.На фиг. 1 и 2 представлена предложенная антенна,Антенна выполнена из набора параллельных волноводов 1, на узкой стенке которых прорезаны наклонные, симметрично расположенные щели 2.Излучающие волноводы...

Номер патента: 170556

Опубликовано: 01.01.1965

Авторы: Айзенберг, Ардабьевский, Бахрах, Дерюгин, Кузнецов

МПК: H01Q 19/10

Метки: автоматической, антенна, двухзеркальная, компенсацией, ошибок, фазовых

...с модуляторными секциями б, установленные в различных точках большого зерка.ла. На модуляторы через коммутаторы 7 подается модулирующее напряжение частоты Р; от генератора 8 опорной частоты , при чем частота Р,ю. Высокочастотное поле фазирующего датчика в модуляторных секциях модулируется по амплитуде и по фазе частотой Р переизлучается рупорами б и принимается специальным рупором 9 системы ав- О тофазирования.Принятая энергия по волноводному трактуподается к балансному детектору 10, на который подается также немодулированный опорный сигнал частоты , непосредственно с ге нератора. Результирующий высокочастотныйсигнал на входе детектора 10 оказывается промодулированным по амплитуде и фазе частоты Р;.Если возникает прогиб большого зеркала...

Номер патента: 171028

Опубликовано: 01.01.1965

Авторы: Елькинд, Попов, Электроники, Юдин

МПК: H01Q 19/08

Метки: amp, iiefsnottuii, сссрюсо, тгgt, я-•"ei

...для волн типа ТЕ при обеспечении однонаправленной диаграммы излучения.Описываемая антенна, показанная на чертеже, состоит из круглого рупора 1, на раскрыве которого помещена фокусирующая линза 2 из диэлектрика. На плоской поверхности фокусирующей линзы расположен набор концентрических полукольцевых металлических пластин 3, использованный в качестве уско ряющей линзовой системы, Ускоряющая линзовая система занимает лишь половину раскрыва рупора и дает фазовый сдвиг на 180,Волны типа ТЕ и, в частности, волны Нц, проходящие через набор концентрических металлических пластин, имеют сдвиг по фазе на 180, и их перпендикулярные по оси,рупора составляющие вектора Е поля компенсируются с той же составляющей, вектора Е поля, принадлежащего к другой...

Номер патента: 171034

Опубликовано: 01.01.1965

Авторы: Коробов, Мамаев, Минкин, Организаци

МПК: H01Q 3/00

Метки: антенной, лучом, решетки, электрического

...к плоскости решетки, а излучающие элементы запитывают как параллельно, так и последовательно через волновод, расположенный вдоль решетки, Это позволяет обеспечить надежность сканирования антенной решетки при увеличении числа излучающих элементов путем сокращения объема оборудования.На чертеже представлена функциональная схема описываемого способа.Обозначаем А - функция переключения. При включении коммутатора А=1, а при выключении А=О. Значение длины интервала переключения определяется условием: А = = Аг)1, гдеАг - сумма Аг внутри0) )у-го интервала переключения, авый номер элемента.Значение угла и (наклон синфазпого фронта) поступает в преобразующее устройствов виде А=В - Сэ 1 па. В и С для конкретной антенны - величины постоянные....

Номер патента: 171036

Опубликовано: 01.01.1965

Авторы: Геккер, Физический

МПК: H01Q 15/24

Метки: 171036

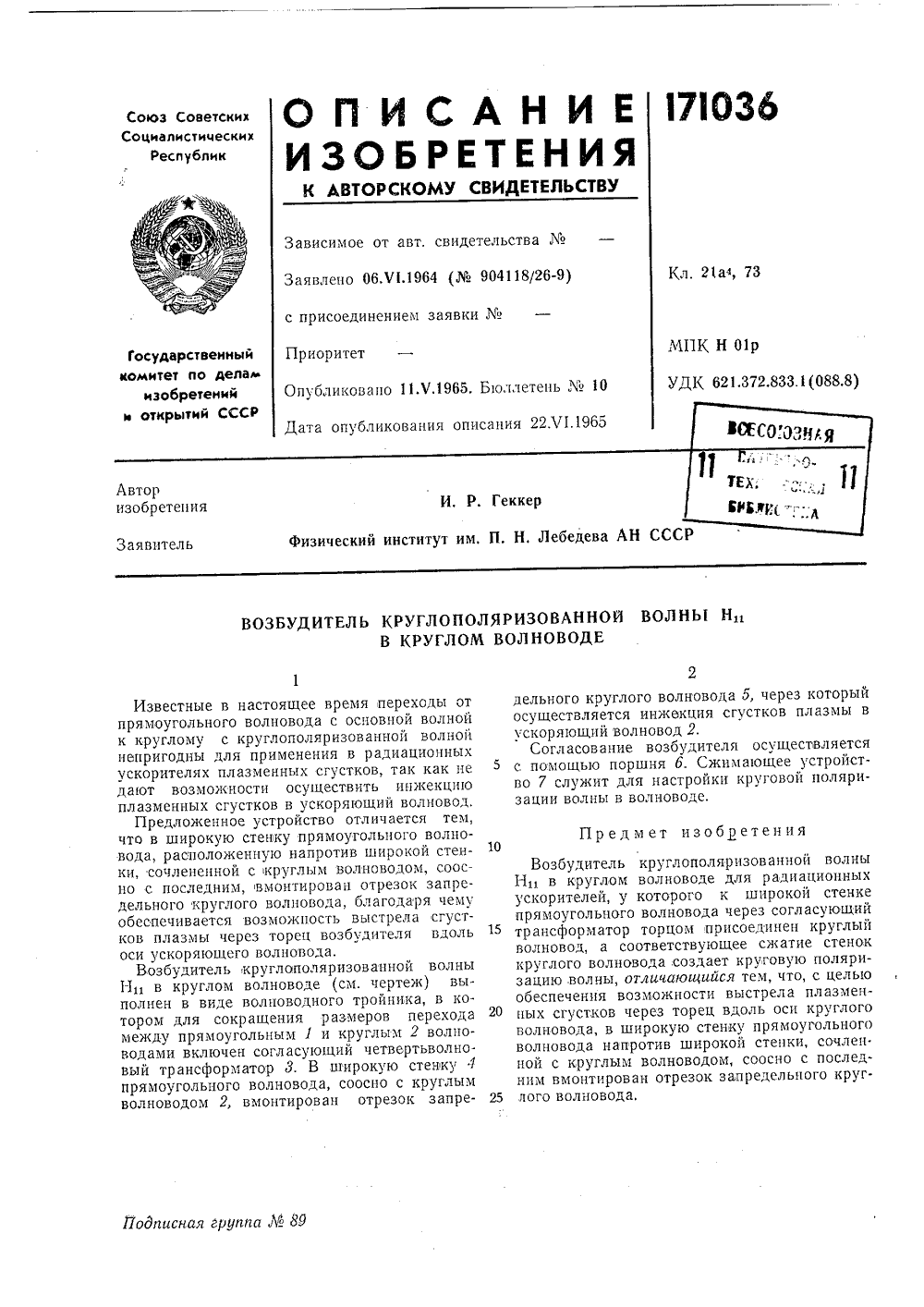

...волновода, благодаря чему обеспечивается возможность выстрела сгустков плазмы через торец возбудителя вдоль оси ускоряющего волновода.Возбудитель круглополяризовапной волны -в круглом волноводе (см. чертеж) выполнен в виде волноводного тройника, в котором для сокращения размеров перехода между прямоугольным 1 и круглым 2 волповодами включен согласующий четвертьволновый трансформатор 3, В широкую стенку .1 прямоугольного волновода, соосно с круглым волноводом 2, вмонтирован отрезок запре 2дельного круглого волновода 5, через который осуществляется инжвкция сгустков плазмы в ускоряющий волновод 2,Согласование возбудителя осуществляется с помощью поршня б. Сжимающее устройство 7 служит для настройки круговой поляризации волны в волноводе....

Номер патента: 173813

Опубликовано: 01.01.1965

Автор: Пиотровский

МПК: H01Q 17/00

Метки: антенных, безэховая, измерений, камера

...в качестве внутреннего покрытия камеры использованы низкокачественные поглоща 1 оп 1 ие материалы.Это позволяет уменьшить потери рассеянной мощности при измерении и снизить расход гысококачественных поглощающих материалов,На чертеже изображено предлагаемое устройство, поперечное сечение.В соответств.1 и с оптическими свойствами эллипса всякое внеосевое излучение из точки, расположенной на фокальнои оси посл. отражения от эллиптической поверхности, фокусируется на гторой фокальной оси эллипса, Вдоль первой фокальной оси камеры распоТЕН Н 1 э 1 Х ИЗМЕРЕНИЙ лаэкена измерительная аппаратура 1, а вдольвторой - плоская лента 2 (или две ленты,сложенные накрест) из высококачественныхпагла 1 цающих материалов, Дополнительновдоль боковой стенки...

Номер патента: 174226

Опубликовано: 01.01.1965

Авторы: Артеменко, Земсков, Некроенко, Организаци, Политова, Полчанинов

МПК: H01Q 9/34

Метки: 174226

...с разрезом по А-А,,Подъемная каретка 1 посредством шарнирной серьги 2 и серьти 3 укреплена в разрыве грузовой цепи 4. Шарнирная серьга 2 соединена с поворотным упором 5, служащим для ,принудительного складывания секций мачты (не показаны на чертеже) при заеданиях, вызванных, например, гололедом, вмятинами в направляющих б стойки 7 секции и т. д, Каретка перемещается в направляющих стойки ,при помощи цепи 4 и осуществляет раздвижение,секций с помощью захвата 8. Каретка снабжена подпружиненным ловителем, выполненным в виде шарнирно укрепленного рычага 9, свободный конец которого снабжен треугольным вырезом 10. На гранях выреза раз.мещены трехгранные зубцы 11.10 При,раздвижении или складывании секциймачты серьга 3 устанавливает рычаг 9,в...

Номер патента: 175536

Опубликовано: 01.01.1965

Авторы: Зобретен, Кольев, Коренберг, Орловска, Ржевский

МПК: H01Q 15/00

Метки: выработках, горных, изломанной, подземных, радиосвязи, разветвленных, трассе

...цзвест)ьш способ )е дает возО 5 кцостиста)ОВ)ть радиосязв 1 а цеосходцмые расстояния.Предлагаемый с)осоо отличается от цзвест ых гем, что излучаемую электромагцитиуо эцергц о сацтиметрового диапазона волн ца)равл 5)от ца стенки выработки )од малыми углами скольжения. Зто позволяет увеличить модуль ксэффициецта Фрегеля, снизить влил цие шероховатости )ри отражении от стенок выработок, тем самым увеличить дальность р адиосВ 5 Зи.Суит)ость )редлагаемого с)особа стстоит В след чющех. 2 Для передачи используют а)те)ну с узкой д)аграммой иа)равлециости уста цовлециую таким образом, что энергия электромаг)итиых колебаций направляется )од малымц углами 25 к стенкам в.работок, Б местах излома трассы устанавливают плоские )ассивцые...
