Номер патента: 171036
Авторы: Геккер, Физический
Текст

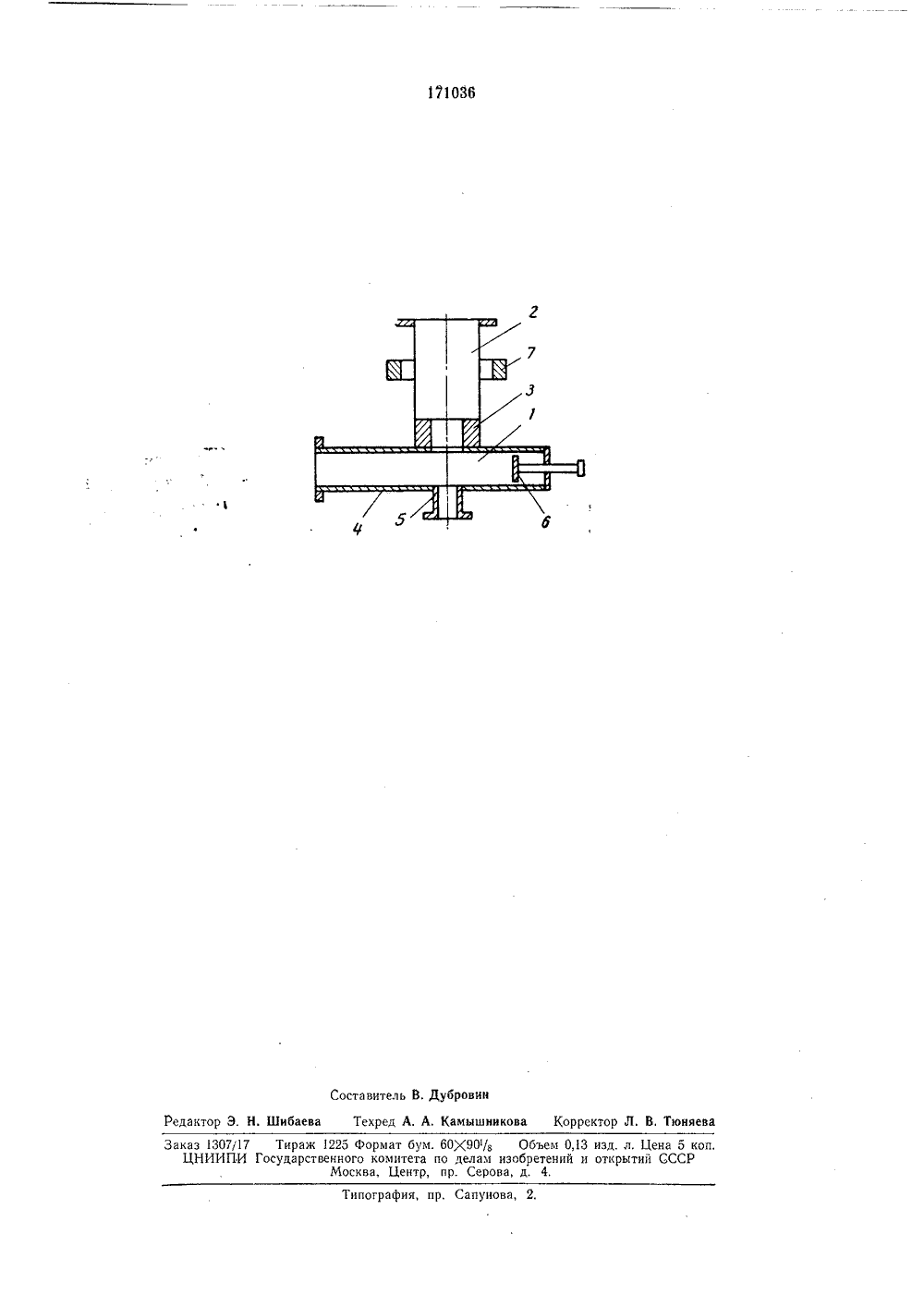

17 ЮЗЬ ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствал, 21 а, 7 Заявлено 06 Х 1.1964 ( 904118/26-9) присоединением заявки МПК Н 01 рУДК 621.372.833.1(088,8) ПриоритетОпубликовано 11,11.1965. Бюллетень10 Государственныкомитет ло дел изобретений зическии инст аявитель КРУГЛОПОЛЯРИЗОВАН НО В КРУГЛОМ ВОЛНОВОДЕ ОЗБУДИТ одписная группа89 Известные в настоящее время переходы от прямоугольного волновода с основной волной к круглому с круглополяризованной волной непригодны для применения в радиационных ускорителях плазменных сгустков, так как не дают возможности осуществить инжекцию плазменных сгустков в ускоряющий волновод,Предложенное устройство отличается тем, что в широкую стеньку прямоугольного волновода, расположенную напротив широкой стенки, сочлененной с круглым волноводом, соосно с последним, вмонтирован отрезок запредельного круглого волновода, благодаря чему обеспечивается возможность выстрела сгустков плазмы через торец возбудителя вдоль оси ускоряющего волновода.Возбудитель круглополяризовапной волны -в круглом волноводе (см. чертеж) выполнен в виде волноводного тройника, в котором для сокращения размеров перехода между прямоугольным 1 и круглым 2 волповодами включен согласующий четвертьволновый трансформатор 3, В широкую стенку .1 прямоугольного волновода, соосно с круглым волноводом 2, вмонтирован отрезок запре 2дельного круглого волновода 5, через который осуществляется инжвкция сгустков плазмы в ускоряющий волновод 2,Согласование возбудителя осуществляется с помощью поршня б. Сжимающее устройство 7 служит для настройки круговой поляризации волны в волноводе. Предмет изобретения 10Возбудитель круглополяризованной волныН 11 в круглом волноводе для радиационных ускорителей, у которого к широкой стенке прямоугольного волновода через согласующий трансформатор торцом присоединен круглый волновод, а соответствующее сжатие стенок круглого волновода,создает круговую поляризацию волны, отличающийся тем, что, с целью обеспечения возможности выстрела плазмен ных сгустков через торец вдоль оси круглоговолновода, в широкую стенку прямоугольного волновода напротив широкой стенки, сочлен.ной с круглым волноводом, соосно с последним вмонтирован отрезок запредельного круг лого волновода,71036 брови ставитель В едактор Э. Н. Шибаев ехред А. А, Камышникова Корректор Л. В. Тюняе Типография, пр. Сапунова, 2,каз 1307/17 Тираж 1225 Формат бум. 60(90/з Объем 0,13 изд. л. Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д, 4,
СмотретьЗаявка
904118
Физический институт П. Н. Лебедева СССР, И. Р. Геккер
МПК / Метки
МПК: H01Q 15/24
Метки: 171036
Опубликовано: 01.01.1965
