H01P 7/06 — объемные резонаторы

Номер патента: 685169

Опубликовано: 05.09.1979

Авторы: Имре, Йосеф, Шандор, Эрне

МПК: H01P 7/06

Метки: резонатор, термостабильный

...сигналов из термостабильного резонатора,3 68 ройки, причем стержень 6 снабжен роликом 9, ось 10 вращения которого лежит на одной пря. мой с центром оси 4 поворота рычага 3 и осью 11 ролика 5 на штоке 2, кроме того суммарное тепловое расширение конструкции между центром оси 4 поворота рычага 3 и торцом 12 термостабильного резонатора равна суммар. ному тепловому расширению поршня 1 и штока 2, а коэффициент суммарного теплового расшир"ния узла перестройки частоты равен 1 О сумме коэффициентов теплового расширения конструкции между осью 4 поворота рычага 3 и осью стержня 6.Термостабильный резонатор работает следую- щим образом. 15Смещение поршня 1 осуществляется параллельно продольной оси полости 13 термостабильного резонатора, При этом...

Номер патента: 687500

Опубликовано: 25.09.1979

Авторы: Нарытник, Приймак, Федоров

МПК: H01P 7/06

Метки: резонатор, свервысокочастотный

...этом резонаторе недостаточный диапазон перестройки частоты,Цель изобретения - расширениедиапазона перестройки частоты,Для этого в сверхвысокочастотномрезонаторе, содержащем нелинейныйэлемент с выводами, подключенныйк диэлектрическому кольцевому резонатору, в диэлектрическом кольцевомрезонаторе выполнена радиальная про,резь, к металлизованным сторонам которой подсоединены выводы нелинейногоэлемента,На фиг.1 изображена конструкцияпредлагаемого резонатора; на фиг.2распределение электрических и магнитных силовых линий резонатора на основном типе коЛебаний Н 1 Д.Резонатор содержит нелинейныйэлемент 1 с выводами, диэлектрическийкольцевой резонатор 2, в котором выттолнена радиальная прорезь 3,где ХА,Р- энергия, запасаемая в собственно...

Номер патента: 696562

Опубликовано: 05.11.1979

Авторы: Бобрышев, Дмитриев, Пренцлау

МПК: H01P 7/06

Метки: объемный, резонатор

...сечений, т. е. от се чений, в которых нарушается условие распространения при переходе расширен-. ной области в регулярный одномодовыи волповод. Этот принцип взаимности не будет нарушен в предложенном резонаторе при равенстве диаметров отрезков 1 и 2 волновода, расположенных по обе стороны диафрагмы 4, Полной аналогией такой системы является отрезок волновоцного тракта с параллельно подключенным объемным резонатором, часто использующийся в качестве режекторного фильтра, Однако в этом случае нельзя получить необходимый вид характеристики. При увеличении коэффициента связи резонатора с волноводом (в данном случае - увеличение коэффициента связи рабочей волны с высшей модой при увеличении высоты диафрагмы) глубина резонансного провала...

Номер патента: 698086

Опубликовано: 15.11.1979

Авторы: Кудряшов, Олоне, Черняков

МПК: H01P 7/06

Метки: настройки, объемного, резонатора, частоты

...который перемещается в выборке объемного резонатора 7 и осуществляет подстройку этого резонатора.Для подстройки объемного резонатора 7 скорость поворота короткозамкнутых витков 1, 2 выбирается в зависимости от его размеров и скорости ухода частоты объемного резонатора 7. При больших расстройках, когда диапазон регулирования короткозамкнутого витка 2 мал по сравнению с величиной расстройки объемного резонатора 7, штифт 6, перемещающийсяИИПИ Заказ 6568/19 Тираж 923 Подписи Филиал ППП "Патент", г. Ужгород ектная, 4 3в выборке тела короткозамкнутого витка 1 с сектором 180, доходит до конца этой выборки и поворачивает его, тем самым осуществляя дальнейшую грубую подстройку частоты объем. ного резонатора 7 в секторе 90, ограниченном...

Номер патента: 720591

Опубликовано: 05.03.1980

Авторы: Ковалев, Петелин, Резников

МПК: H01P 7/06

Метки: резонатор

...Нарушение периодичности достигается состыковкой периодическихструктур 1 и 2, имеющих различиые фазы гофра в плоскости стыка (фиг. 1) или соединением периодических структур 1 и 2 посредством отрезка 3 волновода (фиг. 2), который может иметь регулярную или любую слабонерегулярнуюпространственную структуру,Резонатор работает следующим образом. Собственные частоты продольных типов колебаний резонатора определяются глубиной 6 и периодом (3. периодического гофра, длинами периодических структур 1 и 2 и длиной отрезка 3. В томПодписное каз 343/18 Тира Проектная, 4 3 72059 случае, когда периодические структуры 1 и 2 имеют одинаковую длину, а вплоскостях стыка с отрезком 3 гофрпериодической структуры 1 противофазен гофру периодической структуры...

Номер патента: 777763

Опубликовано: 07.11.1980

Авторы: Быстрицкий, Костенко

МПК: H01P 7/06

Метки: открытый, резонатор

...пенопласт, Внешние пластины 4диэлектрической неоднородности 2 имеют25 диэлектрическую проницаемость, большуюдиэлектрической проницаемости свободного" пространства, например, стеклотекстолит,Диэлектрические неоднородности 2 перекрывают все поперечное сечение резонатоЗ 0 ра и снабжены механизмами перемещенияФ3777763 Редактор Н. Тимоиииа Корректор С. Серобаба СоставителТехред А. В, Лекише мыш ников ираж 867 Под го комитета СССР и открытий шская наб., д, 4/5 но ипография, пр. Сапунова, 2 5. Рабочая область резонатора 6 заключена в объеме, ограниченном зеркалами 1 и диэлектрическими неоднородностями 2,Диэлектрические неоднородности 2 перемещают внутрь резонатора, вплоть до соприкосновения их с областью, занимаемой основным типом...

Номер патента: 862278

Опубликовано: 07.09.1981

Авторы: Казаков, Козлов, Кондратьева, Кузнецов, Седов

МПК: H01P 7/06

Метки: волноводный, резонатор

...в которой он размещен, выполнена в форме усЕченного конуса с меньшим основанием в плоскости этой стенки.Волнонодный резонатор работает следующим образом. 2 ОВ начальном положении металлический винт 4 погружен в отрезок 1 прямоугольного нолновода примерно на 1/3, обеспечивая при этом положении согласование всего волноводного резо натора на средней частоте, т.е, компенсируя значения индуктивностей штырей 2.В последующих положениях при дальнейшем погружении металлического ЗО винта 4, значение емкости, вносимой им,ноэрастает,но прн этом нозрастает и значение индуктивностн штырей 2, так как ступенчатый диэлектрический штырь 3 выходит нз полости отрезка 1 прямоугольного волновода, осуществляя тем самым фсближение штырей 2.Необходимость...

Номер патента: 778605

Опубликовано: 07.10.1981

Авторы: Вертий, Попенко, Шестопалов

МПК: H01P 7/06

Метки: открытый, резонатор

...элемента 2, и слоем 4 диэлектрика,расположенным над периодической структурой 3, причем период периодическойструктуры 3 удовлетворяет соотношению6 Чф=сгде- период периодической структуры 3;- длина волны;фазовая скорость волны вдиэлектрике;С - скорость света,Открытый резонатор работает следующим образом,778605 формула изобретения ВНИИПИ Заказ 8668/51 Тираж 637 Подписно.илиал ППП Патентф, г.ужгород, ул.Проектная,4 сВ открытом резонаторе электромагнитное поле колебаний формируетсямежду зеркалами 1. Распределение поляколебаний с невысоким индексом р воукрытсь резонаторе такэво, чтоцентральная часть открытого резонатора остается незаполненной полем, 5Размер пространства, в котором полеотсутствует, зависит от типа колебаний и...

Номер патента: 921410

Опубликовано: 15.10.1982

Авторы: Колоникин, Модель, Стужин

МПК: H01P 7/06

Метки: резонатор, термостабильный

...лементом в виде биметаллической пл ы 21. Пластина выполнена в форме а, Однако известный термостабильны онатор имеет большие потери, Цель изобретения - уменьшение по Для этого в термостабильном резона иметаллическая пластина выполнен образной и ее ширина равна взора между ее параллельнымиНа чертеже приведена констмостабильного резонатора.5 Терм остабильный резонаторкорпус 1, в одной из стенок котоновлен винт 2 с симметрично закна нем П-образной биметалличестиной 3, ширина которой равна10 зазора между ее параллельнынами.Термостабильный резонаторследующим образом.При изменении окружа15 ры происходит изменениеса 1 и величины зазора мными сторонами пластины 3.Изменение размеров корпусаляется изменением резонанснойтермостабильного...

Номер патента: 987728

Опубликовано: 07.01.1983

Авторы: Пестяхин, Роздобудько

МПК: H01P 7/06

Метки: перестраиваемый, резонатор, термостабильный

...котораяустановлена с воэможностью осевоговращения.На Фиг. 1 изображен перестраиваемый термостабильный резонатор; на 20 фнг 2 - разрез А-А на фиг 1Пеуестраиваемый термостабильныйрезонатор содержит цилиндрическийкорпус, состоящий из,двух частей1 и 2, выполненных иэ материалов спротивоположными по знаку коэффици"ентами линейного расширения и контактирующих между собой по поверхности,лежащей в плоскостИ, перпендикулярнойосн цилиндрического корпуса, причемчасть 2 цилиндрического корпуса 30 снабжена кольцевой выемкой 3 под987728 Формула изобретения Составитель Н.ТкачеваН.Стащишина Техред О. Неце Реда ректор А.феРенц Подписи еного комитета СССРний и открытий5, Раушская наб., д. о ИПИо дел035,Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4...

Номер патента: 1020893

Опубликовано: 30.05.1983

Авторы: Андреев, Гак

МПК: H01P 7/06

Метки: прямоугольный, резонатор, термостабильный

...термостабильного прямоугольного резонатора является отсутствие регулировки степенитермокомпенсации без разборки резо"н атора. 15Наиболее близким по техническойсущности к предлагаемому являетсятермостабильный прямоугольный резонатор, содержащий корпус и термокомпенсатор в виде прямоугольной выгнутой металлической пластины, закрепленной концами на широкой стенкекорпуса, с пластиной связан диэлектрический стержень, вводимый врезонатор через отверстие в корпусе 23.Недостатком известного термостабильного прямоугольного резонатораявляется сложность регулировки степени термокомпенсации, так как дляэтого необходимо менять длину прямоугольной пластины и погружение диэлектрического стержня,Цель изобретения - упрощение регулировки степени...

Номер патента: 1101932

Опубликовано: 07.07.1984

Авторы: Безенкова, Соболев

МПК: H01P 7/06

Метки: волной, перестраиваемый, резонатор, цилиндрический

...сказывается при работе в миллиметровом диапазоне волн.Цель изобретения - расширение полосы частот перестройки, свободной от параэитных полос пропускания, и уменьшение потерь при работе в миллиметровом диапазоне волн.50 перпендикулярно ей и оба конца которого электрически соединены сцилиндрическими стенками отрезкакруглого волновода.Кроме того, введен дополнительныйметаллический стержень, установленный параллельно металлическомустержню на расстоянии четверти длиныволны в воздухе от него в направлении к короткозамыкающему поршню, иоба конца которого электрическисоединены с цилиндрическими стенка 4,ми отрезка круглого волновода,На чертеже приведена конструкцияперестраиваемого цилиндрическогорезонатора с волной НоПерестраиваемый...

Номер патента: 1107200

Опубликовано: 07.08.1984

Автор: Борулько

МПК: H01P 7/06

Метки: открытый, перестраиваемый, резонатор

...изобретения - расширениедиапазона перестройки, 35Поставленная цель достигается тем,что в перестраиваемом открытом резонаторе, содержащем диэлектрическийволновод и отражатели, выполненные ввиде дифракционных решеток, связанных зос диэлектрическим волноводом и установленных с возможностью поворета вплоскости решетбк, перемещения вдольдиэлектрического волновода и изменения расстояния между ними и поверхностью диэлектрического волновода,дифракционные решетки выполнены спеременным в поперечном направлениипериодом и установлены с возможностьюих перемещения в направлении перпенУ40дикулярном оси диэлектрического волновода.На чертеже приведена конструкцияперестраиваемого открытого резонатора е 45Открытый перестраиваемый резонатор содержит...

Номер патента: 1107201

Опубликовано: 07.08.1984

Автор: Борулько

МПК: H01P 7/06

Метки: открытый, перестраиваемый, резонатор

...и изменением расстояния между ними. Таким образом, средние значения параметров участков первого и второго отрезков диэлектрических волноводов 1 и 2 с дифракционными решетками 3 и 4 близки участкам первого и второго отрезков диэлектрических волноводов 1 и 2 без дифракционных решеток, поэтому поперечная структура поля и постоянная распространения изменяются слабо при переходе от одного участка первого и второго отрезков диэлектрических волноводов 1 и 2, а сама дифракционная решетка для указанного выше периода практически не излучает энергию.Предлагаемый перестраиваемый открытый резонатор обеспечивает уменьшение потерь на излучение, которые в нем составляют около,0,153 при амплитуде возмущения, равной 1/10 толщины отрезка диэлектрического...

Номер патента: 1128312

Опубликовано: 07.12.1984

Авторы: Митин, Мороз

МПК: H01P 7/06

Метки: объемный, резонатор, термокомпенсированный

...ленты, выполненныеиз материалов с разными температурными моэффициентами линейного расширения, и подстроечный штырь,введенный в корпус и сопряженный ссерединой изогнутой ленты, концы которой закреплены на выступах внешней поверхности корпуса, изогнутаялента обращена к корпусу выпуклойстороной, а подстроечный штырь соединен с корпусом через резьбовое отверстие, выполненное в корпусе, и снабжен гайкой для прижатия изогнутой ленты к корпусу.Кроме того, в устройство введены регулировочные винты, которыесвободно размещены в отверстиях,выполненных в изогнутой ленте, иввернуты в резьбовые отверстия, выполненные в выступах внешней поверхности корпуса между точками закрепления концов изогнутой ленты иподстроечным штырем.Причем в корпусе вокруг...

Номер патента: 1167679

Опубликовано: 15.07.1985

Автор: Борулько

МПК: H01P 7/06

Метки: перестраиваемый, резонатор

...субмиллиметрового и оптического диапазонов и может быть использовано при создании генераторных, усилительных и частотно-избирательных устройств на диэлектрических волноводах. 5Цель изобретения - обеспечение одновременной перестройки нескольких резонансных частот и расширение диапазона их перестройки.На чертеже изображен перестраиваемый резонатор.Перестраиваемый резонатор содержит диэлектрический волновод 1 и два решетчатых отражателя 2 и 3, электромагнитно связанных с диэлектрическим волноводом 1 . и установленные с возможностью поворота 15 вокруг осей, перпендикулярных их плоскостям, и перемещения в направлениях вдольи поперек оси диэлектрического волновода 1. Период решетчатых отражателей 2 и 3 плавно изменяется в направлении...

Номер патента: 1169049

Опубликовано: 23.07.1985

Авторы: Дорофеев, Дунаевский

МПК: H01P 7/06, H03B 7/14

Метки: открытый, резонатор

...646ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Подписное Филиал ППП "Патент", г.ужгород, ул. Проектная, 4 1 11690Изобретение относится к радиоэлектронике и может быть использовано всистемах приема и передачи информациивЦель изобретения - улучшение на- %стройки.На чертеже изображена конструкцияоткрытого резонатора, общий вид,Открытый резонатор содержит дваотражателя 1 и 2, ориентированных оп тическими осями в одной плоскости,плоскую проводящую стенку 3, параллельные металлические бруски 4, элементы 5 с сосредоточенными параметрами, механизм 6 перемещения металли ческих брусков 4, элементы 7 и 8связи.Открытый резонатор работает следующим образом.При подведении от внешнего...

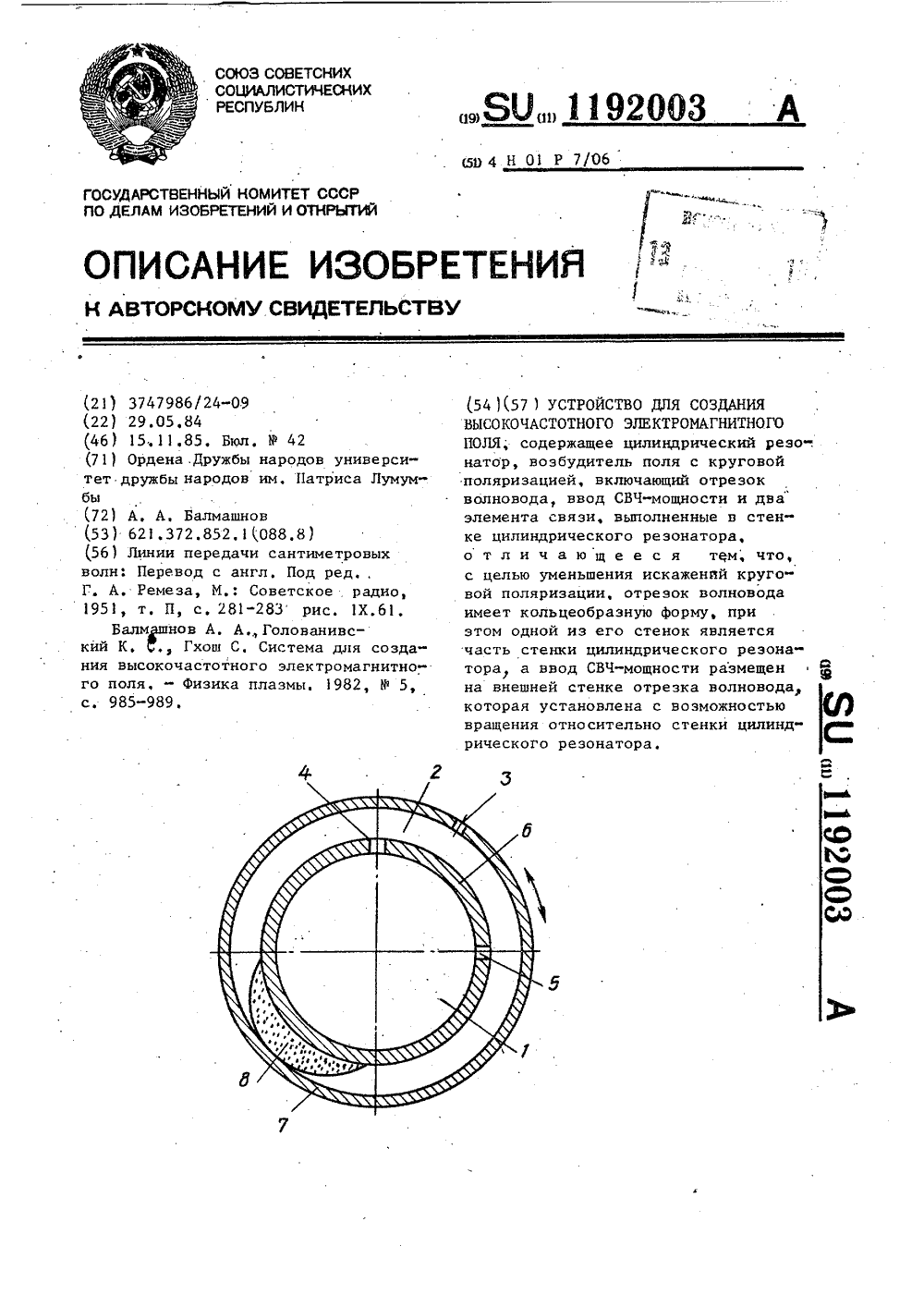

Номер патента: 1192003

Опубликовано: 15.11.1985

Автор: Балмашнов

МПК: H01P 7/06

Метки: высокочастотного, поля, создания, электромагнитного

...Техред А.Бойко Корректор А, Обручар Заказ 7167/51 Тираж 637 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5филиал ППН "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к технике СВЧ и может быть использовано в устройствах, использующих взаимодействие электронов с СВЧ-полем.Целью изобретения является умень шение искажений круговой поляризации.. На чертеже показана конструкция устройства для создания высокочастотного электромагнитного поля.Устройство содержит цилиндричес кий резонатор 1, возбудитель поля с круговой поляризацией, включающий от; резок волновода 2, ввод 3 СВЧ-мощности и два элемента связи 4 и 5, выполненные в стенке 6 цилиндрического резо...

Номер патента: 1196977

Опубликовано: 07.12.1985

Авторы: Банков, Взятышев, Рябов

МПК: H01P 7/06

Метки: резонатор

...Корректор Л, Пилипенко Заказ 751/53 Тираж 637 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 11969Изобретение относится к техникеКВЧ,и может быть использовано вчастотно-избирательных устройствахдиэлектрических интегральных схем.Цель изобретения - повышение добротности колебаний резонатора,На чертеже поиведена конструкциярезонатора с возбуждающим диэлектрическим щелевым волноводом.Резонатор состоит из диэлектричес кой пластины 1, металлизаций 2.и 3,расположенных на поверхностях диэлектрической пластины 1, и отверстий4 и 5 круглой формы, выполненных вметаллизациях 2 и 3 соответственно, 15Возбуждающий резонатор...

Номер патента: 1210162

Опубликовано: 07.02.1986

Автор: Корнейчик

МПК: H01P 7/06

Метки: варианты, его, открытый, резонатор

...., - .; (вариант 2)а- а Ьдля каждого поперечного сечения ОНВ 1 постоянна или уменьшается от середины к концам ОНВ 1. ОР имеет эквидистантный спектр как у одномерного резонатора. Возбуждая колебания ОР через определенным Ж образом прорезанные щели, добиваются того, что рабочими колебаниями будут только колебания Н,(Н,) с т(н), кратными определенному числу, что еще более разреживает спектр собственных частот ОР. Даны два варианта ОР. 2 с.п. ф-лы, 2 ил.оО 62 же цаправлецци Составитель Н. Ткачева Редактор С. атрушена Техрсд И. Верес КОЧЧ КГчр Л. )бр ар Тираж 598ьцшсиос ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4разрежения...

Номер патента: 1218431

Опубликовано: 15.03.1986

Автор: Коробов

МПК: H01P 7/06

Метки: перестраиваемый, предельный, резонатор

...волновода. При этом рабочая длина перестраиваемого предельного резонатора минимальна, а его резонансная частота максимальна. При подаче управляющего сигнала на вход транзистора УТ 1 возникает падение напряжения на резисторах К и К , в различной степени уменьшающее напряжение на варакторных диодах 4, 5,6 и 7. Емкость варакторных диодов 4 и 6, расположенных ближе к критическому сечению, растет быстрее, чем емкость варакторных,диодов 5 и 7, расположенных дальше от него. Это приводит к эффективному возрастанию поперечного электрического размера отрезков 2 и 3 запредельного волновода в плоскостях установки варакторных диодов 4 и 6 и соответственно перемещению критического сечения отрезка 1 за них, т.е, увеличению рабочей длины...

Номер патента: 1238179

Опубликовано: 15.06.1986

Авторы: Висюлькин, Морозов, Синицын

МПК: H01P 7/06

Метки: резонатор, термостабильный

...резонатор, продольный разрез; нафиг. 2 - резонатор большой длины(свернут для уменьшения продольных 1 Огабаритов).Термостабильный резонатор содержитотрезок 1 прямоугольного волновода,подвижный короткозамыкатель 2, рычажный механизм 3, термокомпенсирующий 15элемент, включающий первый металлический стержень 4 и второй металлический. стержень 5,Термостабильный резонатор работает слвдующим образом, 20 Изменение температуры вызывает изменение длины отрезка 1, а также длин первого и второго металлических стержней. При этом поскольку их тем пературные коэффициенты линейного расшинения (ТКЛР) удовлетворяют соотноше-. нию с, о. , где о/о/ и о, соответственно ТКЛР отрезка 1, первого 4 и второго 5.металлических стержней, зо увеличение...

Номер патента: 1264256

Опубликовано: 15.10.1986

Авторы: Безенкова, Паршиков, Соболев

МПК: H01P 7/06

Метки: колебаниями, объемный, перестраиваемый, резонатор, типа

...дваотрезка волновода 6, лежащие в тойже плоскости, что и отверстия связи З 05, и имеющие с ними одинаковое поперечное сечение. В одном из отрезковволнаводов 6 эксцентрично к его осиразмещен диэлектрический стержень7, установленный с возможностью продольного перемещения и вращения вокруг оси отрезка волновода 6. Приэтом отрезки волновода 6 являютсязапредельными для верхней рабочейчастоты,40Предлагаемый резонатор работаетследующим образом.Настройка на резонанс осуществля"ется короткозамыкающим поршнем 3,при этом для колебания типа Н 1 и и 45Н осуществляется поляризационнаяразвязка посредством расположенияоотверстий 5 связи под углом 90 , таккак в этом случае электрическое поле сдвинуто в них для волны Нна90 , а для волны Н, - на 270...

Номер патента: 1316063

Опубликовано: 07.06.1987

Авторы: Банков, Взятышев, Широкова

МПК: H01P 7/06, H01P 7/10

Метки: планарный, резонатор

...устройствах и генераторах,Цель изобретения - повышение добротности,На фиг. 1 изображена конструкция планарного резонатора; на фиг. 2 то же, продольный разрез.Планарный резонатор состоит из (О диэлектрической подложки 1, на поверхностях которой выполнены металлизации в виде пары лент 2 и 3 и пары лент 4 и 5. Параллельно диэлектрической подложке 1 расположены металличес 15 кие пластины 6 и 7. Ленты 3 и 5 соединены с возбуждающим диэлектрическим щелевым волноводом 8.Планарный резонатор работает следующим образом. 20Электромагнитная волна, распространяясь в возбуждающем диэлектрическом щелевом волноводе 8, возбуждает колебания в планарном резонаторе с поляризацией вектора электрического поля, параллельной диэлектрической подложке...

Номер патента: 1332421

Опубликовано: 23.08.1987

Авторы: Августинович, Новиков, Разин, Юшков

МПК: H01P 7/06

Метки: резонатор, сверхвысокочастотный

...относится к технике СВЧ и может быть использовано при исследованиях газового разряда с помощью резонаторных методов.Целью изобретения является улучшение согласования при изменении проводимости сверхвысокочастотного резонатораНа чертеже показана конструкция 10 сверхвысокочастотного резонатора.Сверхвысокочастотный резонатор содержит отрезок 1 прямоугольного волновода, закороченный торцовыми стенками 2 и 3, и входной прямоуголь. ный волновод 4,расположенный перпендикулярно отрезку 1 прямоугольного волновода и подключенный к нему через отверстие 5, форма и размеры которого соответствуют поперечному се чению входного прямоугольного волновода 4. Отверстие 5 смещено относительно середины отрезка 1 прямоугольного волновода,...

Номер патента: 1352565

Опубликовано: 15.11.1987

Авторы: Вовна, Грызлов, Лежава

МПК: H01P 7/06

Метки: резонатор, термокомпенсированный, тороидальный

...клистронах или в дискриминаторах систем автоматической подстройки рабочей частоты генераторов.Целью изобретения является расширение диапазона рабочих температур.На чертеже приведена конструкция Ю термокомпенсированного тороидального резонатора,Термокомпенсированный тороидальный резонатор содержит корпус 1, выполненный из меди, и емкостный выс туп 2, имеющий цилиндрическую форму и выполненный из ковара, т.е. ТКЛРсматериала корпуса 1 - к, - отличается от ТКЛР материала емкостного выступа вв , в данном случае вв о,и 20 радиус В, высота 1 корпуса 1 и радиус ги высота 11 емкостного выступа1 В-г выбраны из условий в в2 и -- 0,31-Е При к в должны выполняться условия25с1 В-гв :у 5 и -- 1 с При этом Ы,в и 01.1-Ь Термокомпенсированный...

Номер патента: 1354289

Опубликовано: 23.11.1987

Авторы: Банков, Взятышев, Родионова

МПК: H01P 7/06

Метки: резонансный, элемент

...волна распространяется по волноводу, образованному щелями 6 и 7, с преимущественной поляризацией поля параллельно диэлектрической пластине 1. В области диэлектрической пластины 1, образованной отверстиями 4 и 5, возбуждается высокодобротное колебание типа Нне имеющее вибраций поля по углу, с ш вариациями по радиусу и одной вариацией по толщине диэлектрической пластины. Металлиэация 2 и 3 и металлические экраны 8 и 9 образуют для рабочего колебания запредельные областиПаразитные колебания с ненулевым азимутальным индексом из-за различия радиусов отверстий 4 и 5 преобразуются на их кромках в излучающуюся ТЕМ волну, что и обеспечивает разрежениеспектра колебаний.Снижение добротности рабочего колебания при подавлении паразитных колебаний...

Номер патента: 1394285

Опубликовано: 07.05.1988

Авторы: Корецкий, Шестопалов

МПК: H01P 3/20, H01P 7/06

Метки: коршес, открытый, резонатор

...радиоспектроскопии, при диагностике плазмы. Цель изобретения - уменьшение габаритов без ухудшения добротности,На чертеже представлена конструкция открытого резонатора. Формула изобретенияСоставитель С.ПодковыринТехред И.Верес Корректор С, Черни Редактор Л,Зайцева Заказ 2227/49 Тираж 632 ПодписноеВНИИПИ Государственного комитета СССРло делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, 11 рас ктяая, 4 10Открытый резонатор состоит из плоского зеркала 1, вогнутого зеркала 2 и элемента 3 связи. Вогнутое зеркало 2 имеет форму поверхности вращения части эллипса, включающей верши. 15 ну его малой оси, вокруг оси, проходящей через фокус эллипса перпендикулярно его...

Номер патента: 1394286

Опубликовано: 07.05.1988

Авторы: Колоникин, Манаенков, Модель, Стужин

МПК: H01P 7/06

Метки: резонатор, термостабильный

...10На чертеже приведена конструкция термостабильного резонатора.Термостабильный резонатор содержит корпус 1, в одной из стенок которого установлен винт 2 с симметрично закрепленной на нем П-образной биметаллической пластиной 3, ширина которойравна величине зазора между ее параллельными сторонами 4 и 5, между которыми перпендикулярно размещена 20 дополнительная пластина 6 из биметалла, соединенная. с концом параллель" ной стороны 4 и отстоящей от конца. параллельной стороны 5 на расстоянии, на порядок меньше зазора между параллельными сторонами 4 и 5 П образной биметаллической пластины 3. Практически П-образная биметаллическая пластина 3 и дополнительная пла" стина бвыполняются в виде единого элемента с изогнутой...
