Гниличенко
Тепловая труба
Номер патента: 1815586
Опубликовано: 15.05.1993
Авторы: Бодрягин, Гниличенко, Тюрин, Федоров
МПК: F28D 15/02
...вариант предлагаемогоизобретения имел следующие размеры,Испарительная часть; длина 400 мм; ширина 100 мм; толщина 3 мм;конденсаторная часть длина 140 ммширина 100 мм; толщина.20 мм, диаметртрубчатой вставки 14 мм; теплоноситель вода,Проведенные испытания показали следующие результаты:при общем теплосьеме 300 Вт температуры испарительной части 30 С и конденсаторной 27 С,Формула изобретения1, Тепловая труба, содержащая герметичный корпус с зонами испарения и конденсации, в последней из которыхустановлена по крайней мере одна трубчатая вставка, при этом зона конденсации покрайней мере в центральной части выполнс на гладкостенной, а на стенке под вставкой снабжена капиллярной структурой, соединенной с капиллярной...
Теплопередающее устройство
Номер патента: 1815585
Опубликовано: 15.05.1993
Авторы: Бодрягин, Гниличенко, Салосин, Тюрин, Федоров
МПК: F28D 15/02
Метки: теплопередающее
...цилиндрические стаканы 5, патрубки 6, поперечную перегородку 7; подпитывающее отверстие 8 цилиндра, Теплоотводящее устройство содержит: цилиндры 9, кожух 10, эластичный элемент 11,Теплопередающее устройство работает следующим образом.Пар из зоны испарения 3 (при подведении тепла) двигается по паровым каналам и поступает в зону конденсации 4 и обтекая цилиндрические стаканы 5 конденсируется на них, при этом тепло передается через контакт цилиндрам 9, е которых по подпитывающим отверстиям 8 движется теплоноситель, обтекающий как стенки цилиндра так и поперечную перегородку 7. Тепло последовательно снимается теплоносителем с цилиндров и выводится за пределы теплоотводящего устройства 2. Теплоогводящее устройство 2 соединяется с тепловой...
Способ ускоренных ресурсных испытаний тепловой трубы
Номер патента: 1545068
Опубликовано: 23.02.1990
Авторы: Гниличенко, Смирнов, Ткачев
МПК: F28D 15/02
Метки: испытаний, ресурсных, тепловой, трубы, ускоренных
...максимальной температуры адиабатной зонытрубы, определяющей предел ее работоспособности,как и при натурных испытаниях (для ее 4 обеспечения этого условия температура ф охлаждающей зону конденсации среды ф, должна быть. снижена), При проведении ускоренных испытаний, по мере образо" ервания и накопления в трубе неконден сирующегосягаза, ее температура возрастает быстрее, цем в случае натурных испытаний, так как доля внутренней поверхности трубы в зоне конденсации, блокируемая газом, оказывается большей. В то же,время температура пара теплоносителя (или температура корпу- фф са в теплоизолированной зоне транспорта) "проходит" все те же значения, что и при натурных испытаниях, но за меньшее время, Испытания проводят до некоторой...
Способ коррозионных испытаний полых образцов
Номер патента: 1385036
Опубликовано: 30.03.1988
Авторы: Гниличенко, Коротков, Смирнов, Ткачев
МПК: G01N 17/00
Метки: испытаний, коррозионных, образцов, полых
...процесса коррозии в реальных объектах. Требуемый массовый рас"ход агрессивной среды задают величиной подводимого теплового потока.Поскольку процессы парообразования и конденсации имеют коэффициенты теплоотдачи порядка 10 В 1/м К,то перепады температур в зонах фазовых переходов внутри образца 2 пренебрежимо малы и температура параявляется температурой протекания коррозионного процесса,Так как средняячасть 5 образца 2 термоиэолирована,-- = Г(- - - Таа ) (1) йМ дТ дффф где М масса газа, выделившегосяв результате коррозии, вобразце, кгпвтекущие температура и давление пара в образце, К, Па,постоянные опыта, такие кактемпература охлаждения, конструктивные параметры образца, молекулярная масса выделившегося газавремя, ч, Т,Р...
Газорегулируемая тепловая труба
Номер патента: 1337640
Опубликовано: 15.09.1987
Авторы: Гниличенко, Коротков, Ткачев, Тюрин
МПК: F28D 15/04
Метки: газорегулируемая, тепловая, труба
...теплотехнике, а именно к регулируемым тепло- передающим устройствам.Целью изобретения является повышение точности регулирования.5На чертеже схематично изображена гаэорегулирующая тепловая труба, продольное сечение.Гаэорегулируемая тепловая труба содержит частично заполненный теплоносителем герметичный корпус 1 с фитилем 2 на его внутренней поверхности, зонами 3 и 4 испарения и конденсации соответственно и газовым резер вуаром 5, имеющим гибкую стенку в виде неупругой мембраны 6, ограничивающей корпус 1 с торца, Резервуар 5 внутри корпуса 1 отделен от эоныконденсации ограничителем перемещения мембраны 6, выполненным в виде поперечной перегородки 7 из капиллярно-пористого материала, соединенной с фитилем 2. Снаружи мембраны 6 к корпусу 1...
Радиоэлектронный блок
Номер патента: 1293860
Опубликовано: 28.02.1987
Авторы: Гниличенко, Нижник, Новиков, Тюрин
МПК: H05K 7/20
Метки: блок, радиоэлектронный
...трубы 19 в них введены с за- л зором относительно внутренних сте- и нок и заглушек 20 трубки 26, Для от н вода хладагента из труб 19 в корпусе Р 1 блока выполнен канал 27, закрытыйт (крепление не показано) крышкой 28 р с уплотнительной прокладкой 29. Труб- л ки 26 и канал 27 соединены с систе и мой 18 подвода хладагента.вНа монтажной плите 3 субблока 2 д закреплена ответная часть электри- д ческого разъема 30 (другая часть ук- и реплена на корпусе блока (не показа- в на), осуществляющего электрическую связь между субблоками 2, блоком и н внешними устройствами. Передача теп- щ лового потока от субблоков 2 к тру.бам 19 осуществляется теплопроводнсстью в радиальном направлении оти внешней трубы 11 теплостока 6 к внешней поверхности труб...
Тепловая труба
Номер патента: 1183819
Опубликовано: 07.10.1985
Авторы: Гниличенко, Ткачев
МПК: F28D 15/04
...2 и конденсации 3. При этом в корпусе 1 со стороны 10 зоны 3 конденсации установлен газо- поглощающий геттер 4, отделенный от остальной полости корпуса 1 перегородкой в виде поперечной диафрагмы 5, в отверстии 6 которой установлен 1 обратный клапан 7.Предлагаемая труба работает следующим образом.При подводе теплового потока к зоне 2 испаренйя происходит испаре б ние теплоносителя из капиллярной структуры. Образующийся пар движется в зону 3 конденсации, при этом неконденсирующийся газ (водород) вытесняется паром теплоносителя в 2 зону конденсации. В этой зоне происходит разделение парогазовой смеси. Теплоноситель конденсируется на капиллярной структуре, и конденсат возвращается в зону испарения, а 58/41 Тираж 62 ВНИИПИ Государственпо...
Газорегулируемая тепловая труба
Номер патента: 1030636
Опубликовано: 23.07.1983
Авторы: Андрущенко, Гниличенко, Коцаренко, Соколов, Тюрин
МПК: F28D 15/04
Метки: газорегулируемая, тепловая, труба
...воспримет плавлящееся вещество, при атом положение зоны раздела паргаз и ее длина не изменится так как точность регулирования останется такой же,как и до воздействия "пиковой" тепловойнагрузки.Плавящееся вещество, воспринимаяна себя пиковую нагрузку, позволяетуменьшить удельный тепловой поток навнутреннюю стенку испарителя, что предотвращает осушение фитиля и повышаетнадежность работы тепловой трубы. 50 Используемые плавящиеся веществадолжны обладать высокой теплотойфазовых превращений и теплопроводностьюжидкой и твердой фаз. 1 1030636 2Изобретение относится к теплотехникеи может быть использовано в теплообменных аппаратах с промежуточным теплоно-,сителем,Известна гаэорегулируемая тепловаятруба, содержащая корпус с зонами конденсации и...
Плоская тепловая труба
Номер патента: 987357
Опубликовано: 07.01.1983
Авторы: Гниличенко, Соколов, Тюрин
МПК: F28D 15/04
Метки: плоская, тепловая, труба
...капиллярноцористая структура 2 помещена в этуполость на участках вставки 3, примыкающих к корпусу 1,и на этих жеучастках в стенках вставки 3, обращенных к каналам 4, выполнены,окна987357 Формула изобретения 6, соединяющие каналы 4 с артерией5. Труба имеет зоны 7"9.испарения,транспорта и конденсации, соответственно, причем на границе первыхдвух зон один из паровых каналов 4разделен на две части поперечной пе"регородкой 10, покрытой со стороны.зоны 9 конденсации слоем 11 пористого материала, обладающего способностью поглощать неконденсирующийсягаэ, Вставка 3 установлена с зазорами 12 и 13 относительно торцовкорпуса 1. Участок 14 канала 4, снабженного перегородкой 10, образуетобъем для сбора неконденсирующегосягаза,Плоская тепловая труба...
Тепловая труба
Номер патента: 956950
Опубликовано: 07.09.1982
Автор: Гниличенко
МПК: F28D 15/04
...разожмется и переместит соединенный с ним экран 10 радиатора 9 вКрайнее положение, при котором радиатор 9 будет закрыт от окружающей среды1 ОВ последующем, при подводе нагрузки к испарительной зоне 2 прогрев тепловой трубы происходит безотвода тепла в окружающую среду,так как тепловой экран 10 закрываетрадиатор 9 и, практически, полностью устраняет тепловые потери. По мере прогрева тепловой трубы и плавления теплоносителя давления в паровомканале возрастает. Давление, при котором сильфон 5 начнет сокращаться,устанавливается заранее на любомуровне за счет подбора жесткостисильфона 5 и установки дополнительныхсжимаемых иди разжимаемых пружин,Намораживание теплоносителя на зонеконденсации исключается .установлением началвного давления...
Тепловая труба
Номер патента: 879242
Опубликовано: 07.11.1981
Авторы: Гниличенко, Мироненко
МПК: F28D 15/04
...в паровом канале 6 поперечные перегородки 7, внутри которых установлены теплопроводные ребра 8, жесткосоединенные с корпусом 4.5Введение теплоотводящих ребер в перегородки приводит к равномерности профиля температур в осевом и радиальном направлениях в области стыковки ребер скорпусом, поэтому намерзание пара у корпуса тепловой трубы происходит одновременно с намерзанием в структуре перегородок. Работоспособность трубы при этомобеспечивается, когда теплоноситель находится в твердой фазе в отсеках, где температура остается ниже точки плавления.Тепловая труба работает следующим образом.После заправки трубы теплоносительравномерно распределяется по капиллярной структуре, находящейся на стенкахкорпуса, а также в перегородках, и при...
Тепловая труба
Номер патента: 817471
Опубликовано: 30.03.1981
Авторы: Гниличенко, Лященко, Соколов, Христофоров
МПК: F28D 15/04
...который снабжен кольцевой капиллярной нарезкой в зоне испарения 2,поперечными полыми ребрами 3 в зонеконденсации 4 и эксцентрично размещенный внутри корпуса 1 продольныйканал 5, наружная поверхность которого имеет капиллярно-пористое покрытие. Ребра 3 установлены эксцентрично относительно Оси корпуса 1,полость ребер сообщена с полостьюкорпуса 1 и каналом 5, а ось реберрасположена вне корпуса на одной.прямой с осью канала 5 с противо 2 О положной стороны относительно осикорпуса,1. Тепловыделяющие элементыб укреплены на корпусе 1 в зонеиспарения 2 тепловой трубы,При работе тепловой трубы тепловой поток от элементов б, проходячерез стенки корпуса 1, испаряеттеплоноситель из капиллярных прорезей зоны испарения 2 и пар движет-ся в зону...
Устройство для заправки тепловых труб теплоносителем
Номер патента: 750225
Опубликовано: 23.07.1980
Авторы: Гниличенко, Тюрин, Христофоров
МПК: F25B 45/00, F28D 15/02
Метки: заправки, тепловых, теплоносителем, труб
...к нему через штенгепь 12тепповой трубы 13, Испаритепь 3 снабжен нагревательным элементом 14, Трубопровод 15 с запорным вентилем 16предназначен для заполнения сосуда 2теплоносителем и его опорожнения. Корпуса заправочного патрубка 7 и тепловойтрубы 13 с помощью проводов 17 подключены к трансформатору 18. Для измерения давления в сосуде 2 служит манометр 19, Конденсатор 4 через запорныйвентиль 20 подключен к системе охлаждения. Цтенгель 1 2 присоединен к запра-,вочному патрубку 7 с помощью ниппеля21 и накидной гайки 22,Заправку тепловых труб теппоносите,пемс помощью данного устройства производят спедующим образом.Запопняют сосуд 2 теплоносителем через трубопровод 15 до уровня, не превышающего уровня...
Тепловая труба
Номер патента: 706671
Опубликовано: 30.12.1979
Авторы: Гниличенко, Жосан, Христофоров
МПК: F28D 15/00
...снизить влияние деформирующих усилий на теплопередающие способности и надежность работы тепловой трубы, обеспечивая высокую стабильность параметров тепловой трубы в процессе эксплувтюаи. Ф о р м у л в изобретения Тепловы труба, содержащы корпус с испарительной, конденсвпнонной и гибкой транспортной зонами и капиллярно-аорис(тый напоанитель,.размещенный на внутренней поверхности корпуса, о т л ич а ю щ а я с я тем, что, с целью интенсифюкапни теплообмена и повышения эксплуатационной надежности при относительном перемещении зон, капиллярно-пористый нвполнитель в транспортной зоне имеет осевой разрыв и выполнен в виде отдельных лепестков, соединенных кольцевой втулкой из капиллярно пористого материала, установленной с возможностью...

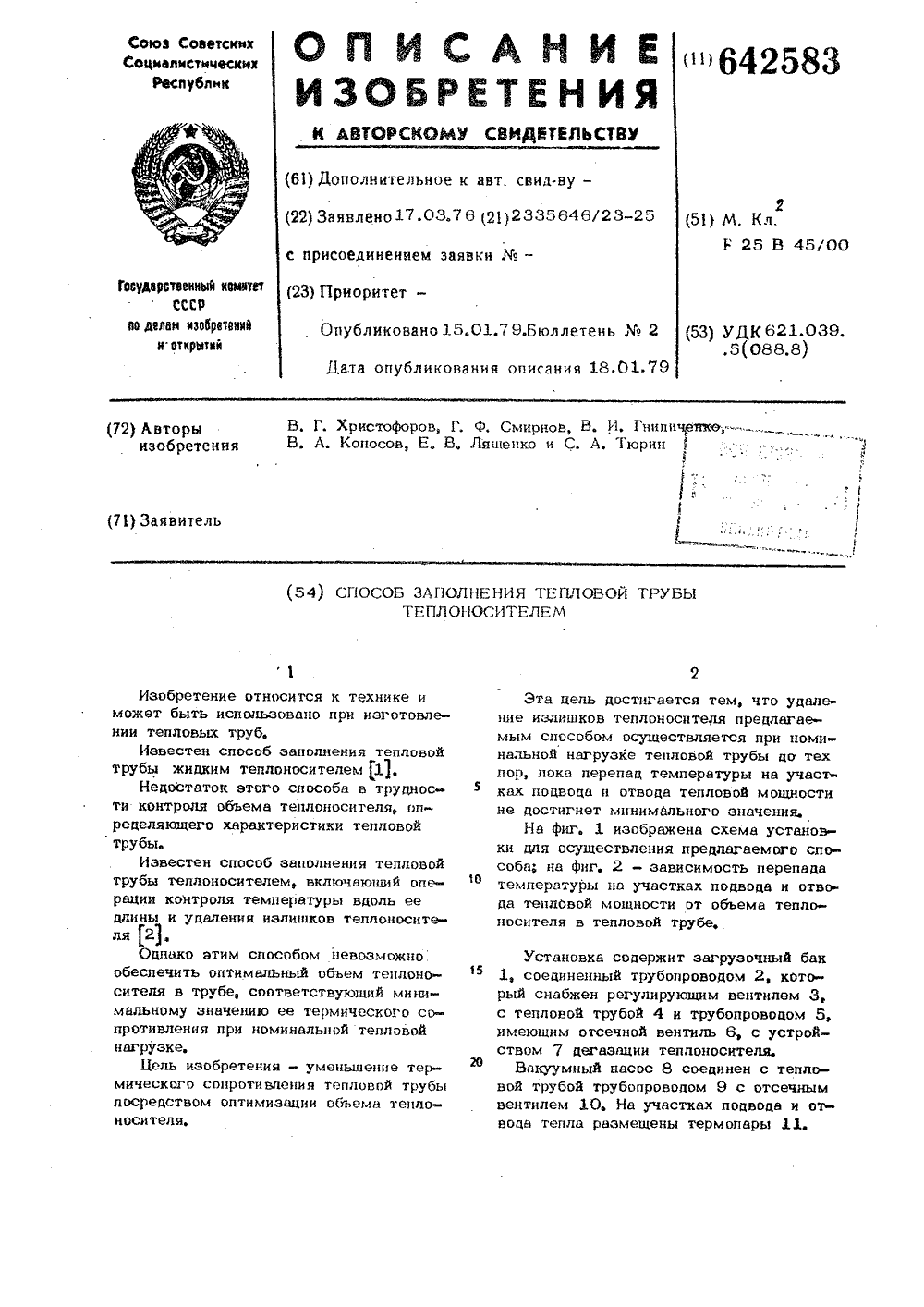

Способ заполнения тепловой трубы теплоносителем
Номер патента: 642583
Опубликовано: 15.01.1979
Авторы: Гниличенко, Копосов, Лященко, Смирнов, Тюрин, Христофоров
МПК: F25B 45/00
Метки: заполнения, тепловой, теплоносителем, трубы
...нагревателем 12, охлаждение - теплоотводом 13.Заполнение тепловой трубы осуществляется следующим образом, При закрытом регулирующем вентиле 3 н открытом: отсечном вентиле 6 производится дегаэация теплоносителя в бахе 1, При отькрытом отсечном вентиле 10 происходит ваКуумирование внутренней полости тепловой трубы 4, перекрывают отсечные вентили 6, 10, Открывают регулирующий вентиль 3 и заполняют тепловую трубу дозированным объемом теплоносителя, вентиль 3 закрывают, Нв участке подвода тепла включают нагреватель 12, на15 участке отвода тепла обеспечивают отвод передаваемого тепла теплоотводом 13 и измеряют перепад температуры между участками подвода и отвода термонарами, 11.2 оКривая (фиг. 2) отражает характер зависимости перепада...
Отражающее устройство для источникасвета
Номер патента: 508642
Опубликовано: 30.03.1976
Авторы: Гниличенко, Мироненко, Рейзин
МПК: F21V 29/00
Метки: источникасвета, отражающее
...что охлаждэлемент выполнен в виде рекуператтеплообмецника с ребристой поверхнустановленного на рефлекторе.На чертеже изображено предлагаемое устройство,Отражающее устройство для истосвета содержит рефлектор 1 с отражаповерхностью 2, жестко соединенный с охлаждающим элементом 3.Охлаждающий элемент 3 чнен жидкостью 4, покрывающрефлектора 1, а противополо представляет собой рекуператцвный теплообмеццик с ребристой поверхностью 5.Для удаления воздуха цз внутренней полости охлаждающего элемента 3 и заправки егожидкостью устройство содержит клапан 6,Устройство работает следующим образом.жидкость 4, находящаяся на рефлекторе 1,воспринимает тепло, рассеиваемое отражающей поверхностью 2, и, испаряясь, конденси 10 руется на поверхности 5....
