Номер патента: 482724

Опубликовано: 30.08.1975

Авторы: Гарбузов, Гниленко, Дряглев, Лившиц, Чуденко

МПК: G05B 19/04

Метки: анодирования, глубокого, программного, процессами

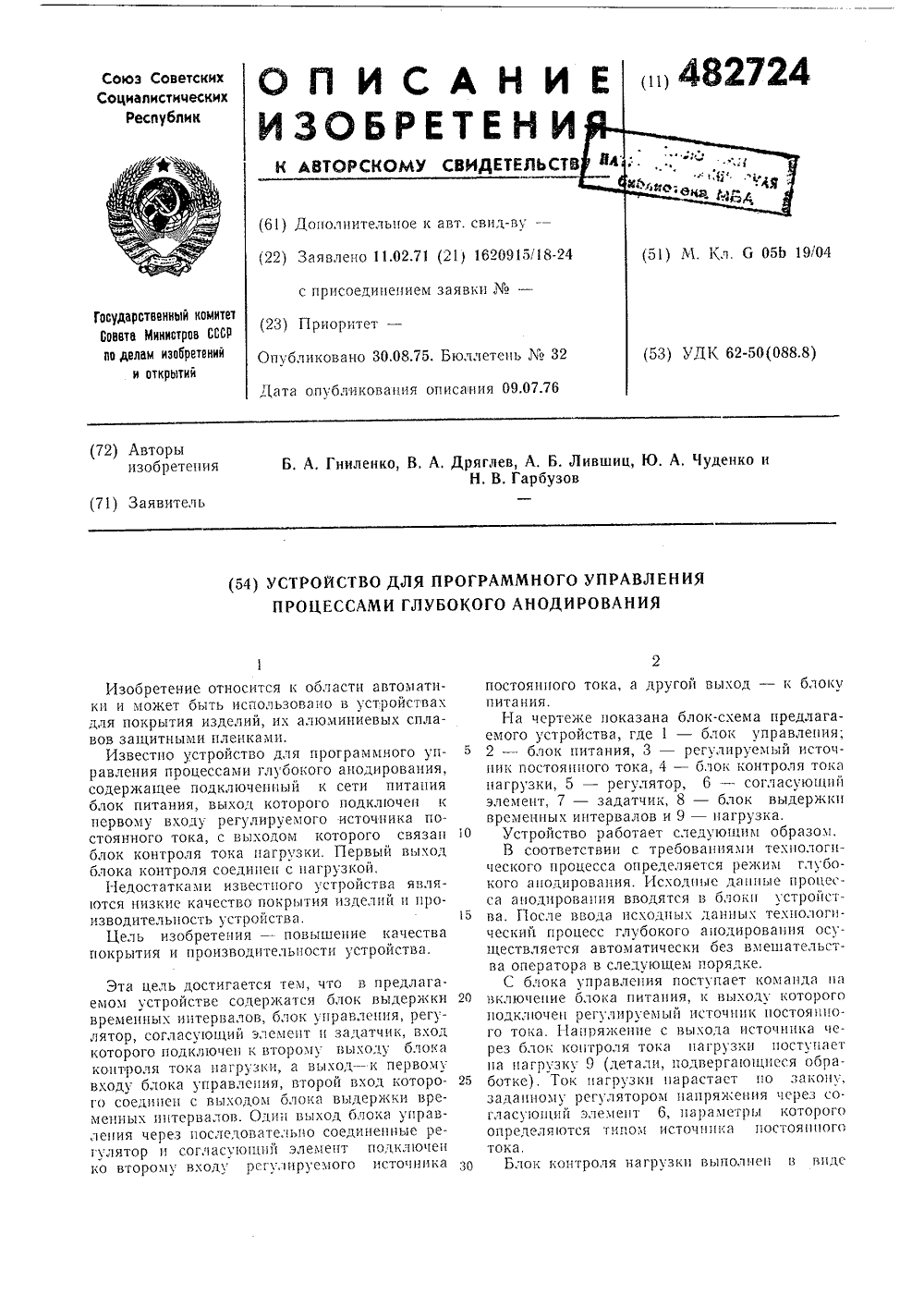

...выдержки временных интервалов и 9 - нагрузка,Устройство работает следующим образом.В соответствии с требованиями технологического процесса определяется режим глубокого анодирования. Исходные данные процесса анодирования вводятся в блоки устройства. После ввода исходных данных технологический процесс глубокого анодирования осуществляется автоматически без вмешательства оператора в следующем порядке.С блока управления поступает команда на включение блока питания, к выходу которого подключен регулируемый источник постояипого тока, НапРяжение с выхода соиа через блок контроля тока нагрузки поступает на нагрузку 9 (детали, подвергающиеся обработке). Ток нагрузки нарастает по закону, заданному регулятором напряжения через согласующий элемент...

Номер патента: 376500

Опубликовано: 01.01.1973

Авторы: Антонюк, Гниленко, Куцевский, Пергат

МПК: D06C 27/00

Метки: привод, пропиточной

...в плаа фиг. 2); на фиг. 4 - управления сервопривозацепления, что исключает возможность поломки механизмов.Электрическая схема контроля скорости и управления сервоприводом (см. фиг. 4) представляет собой частотно-интегральную замкнутую систему автоматического регулирования, состоящую из фотоимпульсного датчика С, формирователя импульсов заданной длительности 2, узла сравнения с полярным нуль-органом 1 С, двух пульс-пар (динамических триггеров) 14, 15 с выходнымиусилителямии.Фотоимпульсный датчик предназначен для контроля скорости протяжки ткани, Частота выходных импульсов датчика прямо пропорциональна, а их длительность - обратно пропорциональна скорости протяжки ткани.Формирователь импульсов, оостоящий из транзисторов и...

Номер патента: 327045

Опубликовано: 01.01.1972

Авторы: Гниленко, Малков, Морозенко, Плахов, Саверский, Смол, Хандюк, Черненко, Чуденко, Шевцова

МПК: B25B 27/10

Метки: автоматическая, линия, сборки, шлангов

...Лента транспортера наянута на приводном 19 и натяжном 20 барабанах. Вал приводного барабана снабжен звездочкой 21, соединенной втулочно-роликовой цепь 0 со звездочкой, закрепленной на выходном галу редуктора 22, Входной вал редуктора эластичной муфтой 23 соединен с валом электродвигателя 24. 11 а выходной стороне устройства для выдачи шлангов имеется накопитель 25 и устройство для автоматической Выдсчи шл анГОВ н а конвейер, сос 10 51 щее нз планки 26, рычажного механизма 27, нневмоцилиндра 28 и лотка 29.Скребки 18 транспортера выполнены из стального листа и имеют Ъ-образный профиль, передняя часть которого несколько меньше диаметра шланга, а задняя - низкая, скругленная, Расстояние ме)кду скребками больше двух диаметров шланга,...

Номер патента: 171057

Опубликовано: 01.01.1965

Авторы: Берд, Волозин, Гниленко, Крюков, Морозов, Панюшкин, Сидоренко

МПК: B23K 9/10, G05D 3/00

Метки: бесконтактного, слежения

...сварным швом отличается от известных тем, что контроль за отклонением электрода от оси шва осуществляют по изменению расхода воздуха в соплах пневматического датчика, установленных по обе стороны разделки шва, что обеспечивает устойчивость следящего устройства к электромагнитным помехам, создаваемым при дуговой сварке,Способ поясняется чертежом.Два сопла 1 находятся по обе стороны разделки кромок шва на разных расстояниях и сдвинуты вдоль шва для уменьшения влияния друг на друга. Сжатый воздух подается в распределительную коробку 2 через входные калибровочные сопла 3, поступает к выходным соплам 1 и дифференциальному ртутному манометру 4, снабженному электрическими контактами 5. Расстояние между выходным соплом 1 и внутренней...
