Гатицкий

Номер патента: 1183776

Опубликовано: 07.10.1985

Авторы: Бережная, Гатицкий, Тихова, Хоменко

МПК: F22B 37/24

Метки: котла, крепление, нагрева, поверхностей

...5 - 7 с шарнирами 8 и пластинами 9, имеющими пазы 10 с подвижно установ. ленными в последних валиками 11, и каждый пояс 4 жесткости образован водоопускными трубами 1, шарнирно соединенными с экраном 20 3 горизонтальными стержнями 5 с образованием фермы 12 с треугольной решеткой, а между собой - подвижным узлом 13, обра зованным горизонтальным стержнем 6 и пластиной 9 с валиком 11, и в каждом подвиж. 25 ном узле 13 валик 11 снабжен шарнирно соединенным с ним одним концом дополнительным стержнем 7, расположенным. вдоль соответствующей водоопускной трубы 1 и шарнирно соединенным с последней вторым своим концом, причем направление оси 14 паза 1 О пластин 9 в подвижных узлах 13 совладает с диагональю параллелограмма 15, сторонами...

Номер патента: 1151693

Опубликовано: 23.04.1985

Авторы: Гатицкий, Кнотько, Коляндра, Левин, Левченко, Лиснянский, Лукьянов, Маховко, Радзевич, Рудерман, Рыжков, Сыропущинский, Фрагин, Христич, Щербина

МПК: F01K 13/02

Метки: паротурбинной, разгрузки, теплофикационной, установки

...перегревом пара.Целью изобретения является расширение диапазона разгрузки и повышение надежности при неизменном отпуске тепла потребителю.На чертеже представлена схема теплофикационной паротурбинной установки, реализующей п редлагаемый способ. Теплофикационна я паротурбинная установка содержит котел 1, регулирующие клапаны 2 высокого давления, цилиндр 3 высокого давления (ЦВД) турбины, промежуточный пароперегреватель 4 (ПП), регулирующие клапаны 5 среднего давления, цилиндр 6 среднего давления (ЦСД) турбины, цилиндрнизкого давления (ЦНД) турбины, редукционно-охладительное устройство 8 (РОУ), байпасирующие ЦВД 3 основную и дополнительную сетевую установки 9 и 10, РОУ 11, байпасирующую ЦСД 6 и ЦНД 7, РОУ 12, байпасирующую турбину, обратный...

Номер патента: 1149102

Опубликовано: 07.04.1985

Авторы: Гатилов, Гатицкий, Хоменко

МПК: F22B 37/20

Метки: нагрева, поверхности, подвески

...собою вертикальнымиполосами, подвешенную к каркасу сво 45им средним участком с помощью тяги,а к периферийным участкам траверсына несущих трубах подвешена поверхность нагрева, плиты траверсы,дополнительно соединены посредст 50вом попарно установленных перпендикулярно плоскости поверхности нагре 102 3ва перегородок, образующих проемы, в которых свободно установлены пластины, жестко скрепленные соответственно с тягой и несущими трубами поверхности нагрева.На фиг. 1 показано предлагаемое устройство, поперечный разрез; на фиг. 2 - разрез А-А на фиг, 1.Устройство для подвески поверхности нагрева содержит траверсу в виде параллельно расположенных го. ризонтальных плит 1, скрепленных между собою вертикальными полосами 2, подвешенную к каркасу...

Номер патента: 1146515

Опубликовано: 23.03.1985

Авторы: Бабенко, Гатицкий, Деговцова, Дьяченко, Коляндра, Погорелов, Ситников

МПК: F22B 37/24

Метки: воронка, котла, холодная

...усилий в рамах и стяжках,Наиболее близкой к изобретению является холодная воронка котла, содержащая мембранные торцовые и наклонные боковые экраны, установленные поперечно последним опорные балки, в зоне которых расположены поперечно торцовым экранам несущие элементы 2.Недостатком. известной холодной воронки котла является невысокая надежность, обусловленная недостаточной компенсирующей способностью труб экранов в направлении, перпендикулярном осям труб. Целью изобретения является повышение надежности путем улучшения компенсирующей способности от нагрузок,С этой целью в холодной воронке котла, содержащей мембранные торцовые и наклонные боковые экраны, установленные поперечно последним опорные. балки, в зоне которых расположены...

Номер патента: 1146514

Опубликовано: 23.03.1985

Авторы: Гатицкий, Коляндра, Шибалов

МПК: F22B 35/04

Метки: барабанного, котла, пуска

...труб первого пароперегревателя и экранов испарителя.Поставленная цель достигается тем, что согласно способу пуска барабанного котла, содержащего экраны испарителя и пароперегревательный тракт с последовательно включенными пароперегревателями, первый из которых по ходу пара выполнен в виде панелей, жестко сваренных с экранами испарителя, и снабжен дренажной линией, путем одновременного сброса пара из выходной и промежуточной точек пароперегревательного тракта, сброс пара из промежуточной точки осуществляют в зоне после первого пароперегревателя одновременно с его дренированием, и прекращают сброс после достижения в барабане давления 0,6 -1,0 МПа. Ъ.46514 30 35 4045 5 10 15 20 25 На чертеже приведена принципиальная схема котла,...

Номер патента: 1135966

Опубликовано: 23.01.1985

Авторы: Гатицкий, Хоменко

МПК: F22B 37/24

Метки: котел

...ширмыпароперегревателя, верхние участки которых выведены за пределы газохода черезверхний экран, отогнуты в сторону последнего с образованием компенсационных гибов и подключены к коллекторам, шарнирно соединенным с элементами жесткостиверхнего экрана, причем нижние концыширм расположены в газоходе и образуютзазор с его нижним экраном 2,Недостаток его заключается в низкойсамонесущей способности газо хода, чтоснижает надежность котла и приводит кнеобходимости использования металлоемкого каркаса.Целью изобретения является повышениенадежности путем повышения самонесущей способности. газохода.Поставленная цель достигается тем, что,в котле, содержащем газоход с верхними нижним газоплотными экранами и расположенные в газоходе ширмы...

Номер патента: 1129460

Опубликовано: 15.12.1984

Автор: Гатицкий

МПК: F22G 5/12

Метки: пара, перегретого, температуры

...температуры перегретого пара, содержащем установленную в паропроводе защитную рубашку с впрыскивающим устройством в виде заглушенной с торца трубы, поперечного установленной в указанной рубашке и снабженной форсунками, впрыскивающее устройство снабжено защитным кожухом, охватывающимтрубу с образованием зазора и имеющим в зоне форсунок секторный продольный проем.На фиг. 1 схематически представлено устройство для регулирования температуры перегретого пара, общий вид; на фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг, 5 - защитный кожух. Устройство для регулирования температуры перегретого пара содержит установленную в паропроводе 1 защитную рубашку 2 с впрыскивающим устройством в...

Номер патента: 1116269

Опубликовано: 30.09.1984

Авторы: Бойко, Гатицкий, Хоменко

МПК: F22B 37/24

Метки: воронки, конструкция, котла, опорная, холодной

...в вертикальной плоскости.Цель изобретения - повышение надежности.Указанная цель достигается тем, что вопорной конструкции холодной воронки котла, содержащей пространственные рамы, расположенные параллельно наклонным экранам холодной воронки и соединенные с последними через промежуточные балки, в которой рамы скреплены между собою в нижней части по крайней мере одной тягой, соединенной концом с одной из осей плоскоготрехосного шарнира, плоский шарнир расположен вертикально и соединен двумя остальными осями соответственно с одной из рам и наклонным экраном холодной воронки через жестко закрепленную на последнем дополнительную пластину. На чертеже показана опорная конструкция холодной воронки котла, общий вид.Конструкция содержит...

Номер патента: 1101618

Опубликовано: 07.07.1984

Авторы: Безинов, Гатицкий, Климов, Минасян

МПК: F22B 37/24

Метки: агрегата, жесткости, котельного, пояс

...балки жесткости, скрепленные с трубчатыми экранами и выполненные из отдельных частей, снабженных в зоне разъема подвижным 15 соединением 21.Недостатком известной конструкции пояса жесткости является низкая надежность вследствие возникновения изгибающих моментов балок в зоне их разъемов.Цель изобретения - повыщение надежности.Поставленная цель достигается тем, что в пОясе жесткости котельно го агрегата, содержащего балки жесткости, скрепленные с трубчатыми экранами и выполненные из отдельных частей, снабженных в зоне разъема подвижным сдединением, разъемы балок З 0 жесткости расположены в зоне с нулевым изгибающим моментом.На фиг. 1 показан пояс жесткости, общий вид; на фиг. 2 - узел 1 на фиг.35 Пояс жесткости котельного...

Номер патента: 1100462

Опубликовано: 30.06.1984

Авторы: Бойко, Гатилов, Гатицкий, Хоменко

МПК: F22B 37/24

Метки: котел, паровой

...заведенными в полость, образованную уплотнительным шатром и потолочным экраном, и подвешенными к каркасной балке, расположенной над шатром, а также элементы крепления в виде коромысел, шарнирно взаимодействующих с поверхностью нагрева 2.Недостатком известного котла является сложность конструкции, обусловленная тем, что подвески, пропущенные через стенки уплотнительного шатра, требуют сильфонные уплотнения в местах проходок и витые пружины большой грузоподъемности.Цель изобретения - упрощение конструкции парового котла.Указанная цель достигается тем, что в паровом котле, содержашем версий уплотнительный шатер и расположенную под ним поверхность нагрева, потолочный экран и пароперегреватель которой снабжены верхними...

Номер патента: 1083030

Опубликовано: 30.03.1984

Авторы: Гатицкий, Хоменко

МПК: F22B 37/24

Метки: конструкция, опорная

...в опорной конструкции.Поставленная цель достигается тем, что в опорной конструкции, содержащей консоль, подвижно установленную одним концом на неподвижной вертикальной оси, имеющей основание, и снабженную на другом конце вертикальным штырем, взаимодейст 35 вующим через промежуточный шарнир с опорным элементом парогенератора, вертикальная ось между консолью и основанием снабжена пружиной, вертикальный штырь выполнен со скругленным верхним торцом, 40 а опорный элемент парогенератора - в виде полой вертикальной втулки со скошенным по сферической поверхности нижним торцом, причем промежуточный шарнир установлен в полости этой втулки и выполнен в виде перевернутого стакана со сферическим днищем и внешним скругленным сверху выступом,...

Номер патента: 1083029

Опубликовано: 30.03.1984

Авторы: Власенко, Гатицкий, Дьяченко, Коляндра

МПК: F22B 37/22

Метки: испарением, котел, паровой, ступенчатым

...испарения.Повышенная металлоемкость котла связана с большим количеством соединительныхтрубопроводов между барабаном и циклонными сепараторами, а также с большимигабаритами последних.Цель изобретения - повышение надежности работы парового котла, со ступенчатым испарением и снижение его металлоемкости.45В паровом котле со ступенчатым испарением, содержащем поверхность нагревасоленой ступени, подключенную на входек водосливным штуцерам сепарационногобарабана, а на выходе к циклонным сепараторам, снабженным водоотводящими патрубками, циклонные сепараторы размещены внутри сепарационного барабана, а их водоотводящие патрубки заведены с образованием зазоров в водосливные штуцеры сепарационного барабана.На фиг. 1 схематично изображен паровой...

Номер патента: 1054627

Опубликовано: 15.11.1983

Авторы: Гатицкий, Хоменко

МПК: F22B 37/20

Метки: котла, крепления, теплообменных, труб, узел

...во взаимно перпендикулярных плоскостях верхними и нижними участками,причем подверки верхними участкамижестко скреплены с упомянутой балкой, внижними соединены по крайней мере содной горизонтальной тепдообменной грубой 2) .Однако в данном узле крепления подвески выполнены металлоемкими, чтоснижаег их несущую способность. Крометого, они закручены своими среднимиучастками в одну сторону, что не обеспе 35чивает стабилизацию положения балки.Е 1 елью изобретения является повышениенесущей способности и стабилизации положения.Поставленная цель достигается тем, 40что в узле крепления теплообменных трубкотла, содержащем симметрично расположенные относительно поперечной оси симметрии горизонтальной несущей балки вертикальные подвески с...

Номер патента: 1044886

Опубликовано: 30.09.1983

Авторы: Бойченко, Гатицкий, Журавлева, Ковалевский, Коляндра, Погорелов

МПК: F22B 37/24

Метки: воронки, конструкция, котла, опорная, холодной

...стяжках, что делает невозможнымее применение для расположения в верхней части холодной воронки.Цель изобретения - повышение надежности котла.Укзаная цель досиается тем. чтоопорной конструкции холодной воронки котла, содержащей жесткие пространственныерамы, горизонтальные трубы, включенныев контур циркуляции котла и параллельныерамам, а также наклонным боковым стенкам воронки, причем концы рам, горизонтальных труб и холодных стяжек скреплены между собой с помощью подвижных соединений, горизонтальные трубы и холодные стяжки размещены в верхней и нижнейчастях холодной воронки, горизонтальныетрубы дополнительно скреплены по всей длине с пространственными рамами жесткимипоперечными соединениями, а подвижные соединения выполнены в виде...

Номер патента: 1008569

Опубликовано: 30.03.1983

Автор: Гатицкий

МПК: F22G 5/12

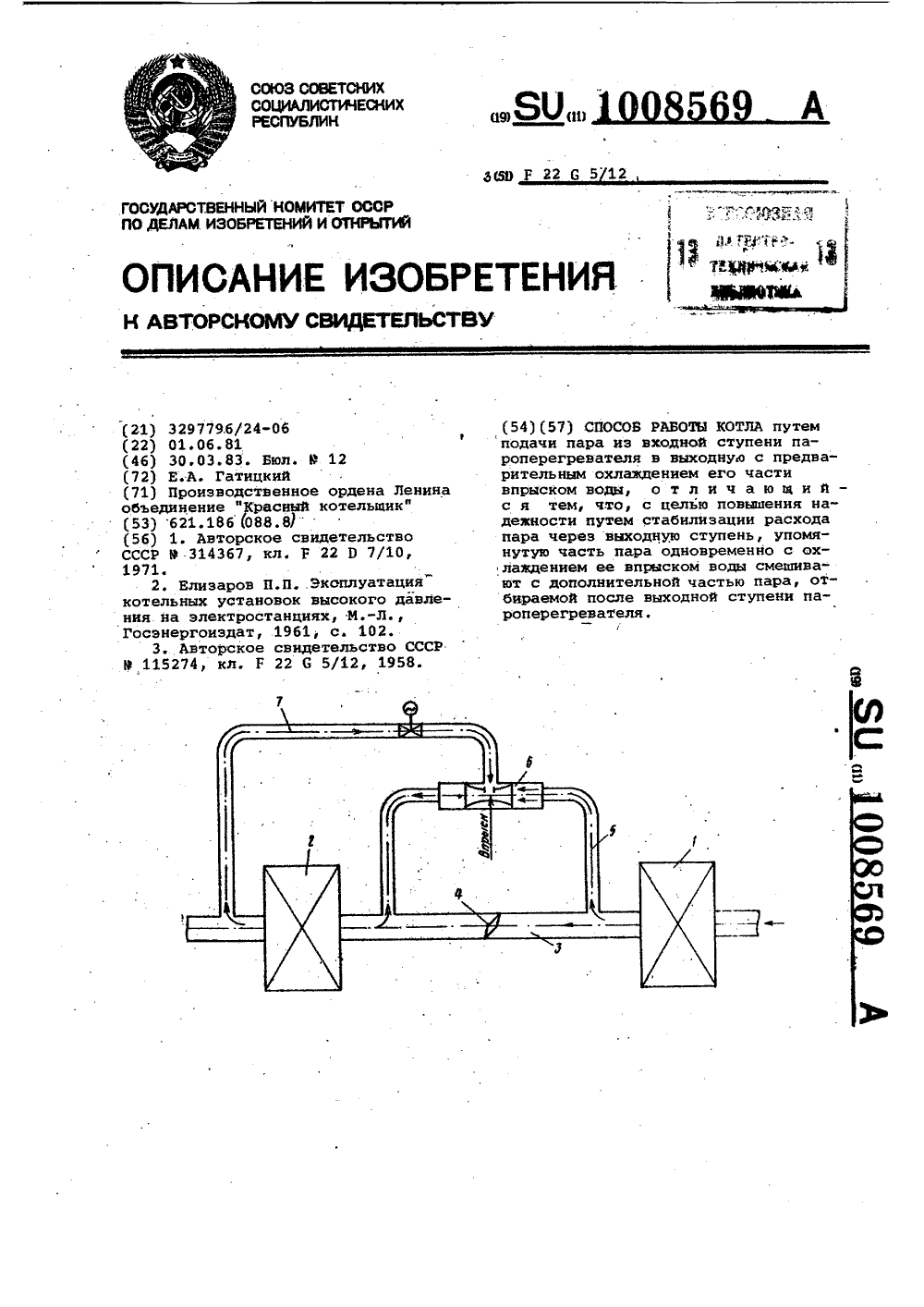

Метки: котла, работы

...Тираж .422 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Прроектная, 4 Изобретение относится к .теплоэнергетике и может быть использованопри эксплуатации паровых котлов.Известен способ работы котла,при котором регулирование теплосодержания теплоносителя осуществляютрециркуляцией средй топочных экранов,1 .Недостатками данного способа яв-,ляются низкие надежность и экономичность из-за наличия рециркуляционного насоса.Известен способ работы котла путем впрыска воды в паропровод длярегулирования температуры пара 2 .Недостатком данного способа является низкая надежность при снижении расхода пара из-за температурытруб...

Номер патента: 981751

Опубликовано: 15.12.1982

Авторы: Бритва, Гатицкий, Ковалевский, Коляндра, Погорелов

МПК: F22B 37/24

Метки: воронки, конструкция, котла, опорная, холодной

...опорной конструкции в холодном и рабочем состояниях котла.Опорная конструкция холодной воронки котла содержит жесткие пространствен ные рамы 1, расположенные параллельно наклонным стенкам 2 холодной воронки 3, соединенные с последними черезпромежуточные элементы 4, причем рамыподвешены с помощью тяг 5 к вертикальным обрамляющим экранам 6 топки7 и стянуты в нижней части горизонталь/ными трубами 8, включенными в контурциркуляции котла. Горизонтальные трубы8 размещены параллельно рамам 1., кон 20цы которых между собой и с горизонтальными трубами 8 соединены с помощьюдополнительных трехшарнирных элементов9 и постоянно нагруженных холодныхстяжек 10, расположенных вдоль боковыхИвертикальных стен 11 холодной воронки3. Оси 12, 13 и...

Номер патента: 953361

Опубликовано: 23.08.1982

Авторы: Гатицкий, Коляндра, Шапошников

МПК: F22B 37/20

Метки: конвективных, крепления, нагрева, поверхностей

...и жестко скрепленный споследним посредством вертикальнорасположенных планок.На фиг. 1 показано устройство длякрепления конвективных поверхностейнагрева, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - узел1 на фиг. 2.Устройство содержит расположенныев конвективной шахте 1 теплообменныезмеевики 2, установленные на опорныхколлекторах 3.о Под каждым опорнымустановлен дополнителКоллекторы 3 и 4 жмежду собой посредстврасположенных планок3 953361 4гут быть установлены двумя параллель" формула изобретенияустройство для крепления койвективПо охлаждающей среде коллекторы 3 ных поверхностей нагрева, содержащееи 4 сосбщены между собой через пере" ,теплообменнце змеевики, установленпускные трубы 6, Змеевики 2 непосред-.ные...

Номер патента: 937872

Опубликовано: 23.06.1982

Авторы: Безинов, Гатицкий, Минасян, Смирнов

МПК: F22B 37/24

Метки: нагрева, поверхность

...в предеучастком 4, Над участком 2 экрана 10 лах упругих деФормаций его труб.аэродинамического выступа установлена Такое выполнение поверхности на нижняя опорная балка 5, а под его грева упрощает ее конструкцию, такучастком 4 - верхняя опорная балка 6, как в ней исключается необходимостьКонцы балок 5 и 6, обращенные в сто- в пароперегревательных трубах длярону топки, соединены между собой и подвески балок 5 и 6.и средним участком 3 экрана аэро динамического выступа, а противоположные концы балок 5 и 6 подвешены к каркасу. Верхний участок 4экрана аэродинамического выступашарнирно установлен на заднем экране1 топки, При этом концы балок 5 и 6,обращенные в сторону топки, соединены между собой и средним участком3 экрана...

Номер патента: 932105

Опубликовано: 30.05.1982

Авторы: Безинов, Гатицкий, Минасян, Смирнов

МПК: F22B 37/24

Метки: котел

...которые про. пущены нижние конечные участки труб верхнего экрана.На фиг, 1 схематично изображен котел, об. щий вид; на фиг. 2 - вид А на фиг 1; на фиг. 3 - сечение Б - Б на фнг. 1.3 93210Котел содержит вертикальную топку 1, сое. диненную верхней частью через аэродинамичес. кий выступ с поворотным газоходом 2, а также верхний и нижний трубчатые экраны соответственно 3 и 4. Экран 3 образует под по. воротного газохода 2 и аэродинамический выступ, а экран 4 - заднюю стенку топки 1, подвешенную к каркасу 5, Трубы верхнего экрана 3 нижними конечными участками подключены к коллектору 6, Верхний экран 3 о установлен на нижнем экране 4, и трубы последнего расположены с образованием вертикальных шелей , через которые пропущены нижние конечные...

Номер патента: 920346

Опубликовано: 15.04.1982

Авторы: Белый, Гатицкий, Стаценко

МПК: F28B 1/00

Метки: конденсатор

...1, и камеры 156 и 7 подвода и отвода охлаждающеисреды соответственно, В корпусе 1между патрубком 3 отвода конденсатаи трубной доской 5 дополнительно 20установлена горизонтальная перегородка 8, укрепленная на пучке О"образных труб 4. Горизонтальная перегородка 8 образует с корпусом 1 кольцевой зазор 9.920346 фсамым обеспечивает надежную работуконденсатора.Г формула изобретения НагналиЮУрО 84 Подписное,ул. Проектная, Заказ 2311/37 Ти ИИ илиал ППП "Патент", г. Ужгоро 3Насыщенный пар через патрубок 2 подвода пара поступает в корпус 1 кондейсатора и охлажается водой, проходящей через вертикальный пучок О-образных труб.4, Полученный конден- Б сат собирается в нижней части корпуса 1 конденсатора и отводится в сборник конденсат" (нд чертеже...

Номер патента: 892121

Опубликовано: 23.12.1981

Авторы: Безинов, Гатицкий, Прус, Хоменко, Христич

МПК: F22B 37/24

Метки: подвеска

...вид; на фиг, 2 - узел 1 на фиг. 1.Устройство содержит тягу 1, скрепленную с несущей плитой 2 с помощью 10гайки 3 с шайбой 4, Между шайбой 4и плитой 2 расположен диск 5 с выступами 6, выполненными в виде клиньевс притупленной вершиной, Выступы 6направлены взаимно перпендикулярно, 15Низкий конец тяги 1 закреплен напоперечине 7, к которой подвешен хомут 8 с планками 9, на которых уложены трубы 10 поверхности нагрева, 20В процессе работы трубы 10 меняют свои размеры, в результате чегопроисходит пространственное перемещение поперечины 7, вызывающее отклонение нижней части тяги 1 от оси, 89212115При этом шайба 4 поворачивается совместно с тягой 1 относительноверхнего выступа 6 диска 5 по поверхности контакта. В свою очередь нижний выступ 6...

Номер патента: 885701

Опубликовано: 30.11.1981

Авторы: Безинов, Гатицкий, Хоменко, Христич

МПК: F22B 37/24

Метки: каркас, котла

...горизонтальными балками 1, расположенными ярусами друг над друтом и соединенными шарнирами 2 с вертикальным трубча.тым экраном 3, а между собою тягами 4. Между балками 1 параллельно экрану 3 расположе.ны рычаги 5, каждый из которых скреплен сво.им верхним концом через шарнир 6 с экраном3, а нижним концом через вал 7 - с тягой 4,Каждый вал 7 снабжен на концах поворотныммеханизмом в виде эксцентрика 8. Каждая тяга 4 соединена одним концом через шарнир 9с балкой 1, а другим концом - с взлом 7,Экран 3 и. верхний пояс жесткости скреплены соответственно подвесками 10 и 11 с несущей рамой 12,Устройство работает следующим образом.3885701При растЬпке котла происходит нагрев экра.на 3; вследствии чего он удлиняется и расстояние на участке между...

Номер патента: 885700

Опубликовано: 30.11.1981

Авторы: Безинов, Гатицкий, Людомирская, Прус, Хоменко, Христич

МПК: F22B 37/24

Метки: котла, подвесная

...шаровыхопорах 3, расположенных по обе стороны откотла 1, Опоры 3 установлены на стойках 5каркаса 6 здания,Подвесная система котла 1 работает следующим образом.Во время землетрясения стойки 5 каркаса 6здания воспринимают толчок, приходят в колебательное движение и через опоры 3 передаютусилие подвижной раме 2, которая начинаетперемещаться в горизонтальном направлении.При этом лод действием силы веса котла углубления 4 стремятся занять устойчивое положение относительно опор 3, Под действиемсилы упругости стойки 5 каркаса 6 зданиястремятся вернуться в исходное положение и,проходя его по инерции, отклоняются в противоположную сторону. Прн этом шары опор 3перекатываются по циклондальным поверхнос.тям углублений 4 также в обратном...

Номер патента: 848881

Опубликовано: 23.07.1981

Авторы: Безинов, Гатицкий, Кравченко, Прус, Хоменко

МПК: F22B 37/14

Метки: барабаном, соединения, стояка, узел

...изобретен Изобретение относиткрепления, подвергаеным температурнымжет быть испольэовдля подвешивания скотла.Наиболее близким кявляется узел соединенбарабанОм, охваченнымвыполненным из звеньевдиненных между собоюНедостаток известнонизкая надежность, обуремещением подвески извеньев полухомута понестационарном темпера Устройство. содержит барабан 1,охваченный полухомутом, образованнымшарнирно соединенными между собоюзвеньями 2 и 3. Крайние звенья полухомута соединены шарнирно, через серьги 4 со стояком 5, который отводами6 подключен по рабочей среде к барабану 1.Корпус барабана 1 снабжен упорами7, шарнирно соединенными со звеньями полухомута, причем ближайшие кгоризонтальной оси барабана упорырасположены со смещениемот этой осив...

Номер патента: 844670

Опубликовано: 07.07.1981

Авторы: Гатицкий, Кмитовенко, Шерстнев

МПК: E02B 11/00

Метки: дрены, строительства

...и долговечности.дрен и удешевление строительства.Укаэанная цель достигается тем, что поперек водовода вырезают объевеа грунта и одновременно сдвигают их к оси водовода. 30 На фиг 1 показан 1-ый этап строительства дрены; на фиг. 2 - 2-ой этап; на Фнг. 3 - 3-ий этап.Способ, заключается в следующем.На торфяных полях проводят водовод 1 (Фиг. 1), одновременно с прокладкой водовода на некоторой глубине от поверхности выполняют поперечную щель 2 и две продольные щели 3, параллельные основному водоводу (фиг. 2), одновременно сдвигают объемы 4 торфяной залежи ненарушенной структуры к оси водовода (фнг.3),Продольные щели и пространство между их стенками заполняют наполни- телем 5 - торфяной массой, вынутой рабочим органом дренажной...

Номер патента: 840559

Опубликовано: 23.06.1981

Авторы: Гатицкий, Коляндра, Шибалов

МПК: F22B 37/00

Метки: дистанционирующее, труб, устройствокотельных

...с боковой поверхностью планки смежной трубы (1).Недостатком такого устройства являются ;сложность изготовления, так каК стержень т для него выполнен в виде трубы с продольным разрезом, и пониженная надежность при работе его в высокотемпературной зоне, обусловленная тем, что труба с продольным разрезом и прямоугольная планка в точках, наиболее удаленных от места приварки к охлажлаемым трубам, имеют повышенную температуру, что приводит к их пережогу.Цель изобретения - упрощение изготовления и повышение надежности устройства.Указанная цель достигается тем, что планка установлена по касательной к наружной образующей стержня. Кроме того, план. Изобретение относится кможет быть использовано в лах.840559 Фиг. поверхности стержня 3, поэтому...

Номер патента: 804998

Опубликовано: 15.02.1981

Авторы: Гатицкий, Коляндра, Левченко, Паршин, Христич

МПК: F22G 5/16

Метки: агрегат, котельный

...контуру теплообменника 1 параллельно с регулирующим клапаном 8 к установленный перед входной ступенью промежуточного пароперегревателя 6. Первичный пароперегреватель подключен к барабану 10. ВО вторичном контуре теплообменника 1 установлены трех- ходовые клапаны 11 и 12, имеющие общий. привод. Общим приводом также снабжены регулирующие клапаны 8 к 9подключенные к трехходовым клапанам 11 и 12 трубопроводами 13, 14, 15 к 16.804998 Формула изобретения Заказ 10844/5 дписно Филиал ППП "Патент"; г. Ужгород, ул. Проектная,устройство работает следующим образом.При пониженной нагрузке (50-90 от номинальной) дополнительный регулирующий клапан 9 закрыт, а регули" рующий клапан 8 открыт. В парс"паровой теплообменник .по линии 13 посту 5 пает...

Номер патента: 800481

Опубликовано: 30.01.1981

Авторы: Белый, Волкорезова, Гатицкий, Левченко, Рыжиков

МПК: F22B 37/20

Метки: барабана, подвеска

...конструкция, общий вид; на Фиг.2 вид сбоку на фиг.1; на фиг.3 - сечение А-А на фиг.1; на фиг.4 - узел 1 на Фиг.1; на фиг,5 - узел 11 на фиг. 3.Подвеска содержит тяги 1, образованные звеньями 2, шарнирно соединенными валиками 3 с образованием петли, в которой установлен барабан 4, имеющий на нижней поверхности выступы 5. Звенья 2 снабжены упорами 6, ко торце через дистанционирующне стержни 7 взаимодействуют с выступамк 5 и образуют с последними зазоры 8.Иежду ближайшими к оси барабана выступами 5 и упорами 6 в зазорах 8 установлены листовые прокладки 9, расположенные со смещением к краю каждого упора в сторону от оси барабана, Тяги 1 сопряжены с несущими балками 10. Между тягами 1, звеньями 2, и упорами 6 установлены прокладки...

Номер патента: 779732

Опубликовано: 15.11.1980

Авторы: Гатицкий, Гольденфарб, Конашев, Самылов

МПК: F22B 37/02

Метки: нагрева, поверхность

...между собой для образования гаэоплотной перегородки.На. фиг. 1 схематично изображена поверхность: нагрева; на фиг. 2 - раз.рез А-А на фиг, 1. 30 Поверхность нагрева содержит расположенные в подъемном газоходе 1 и включенные в контур нагреваемой среды трубчатые ширмы 2 и подвесные трубы 3. Последние имеют верхчие вертикальные и нижние наклонныеучастки для улучшения циркуляции нагреваемой среды. Ширмы 2 размещены между вертикальными участками подвесных труб 3 и скреплены с ними, Нижние участки подвесных труб 3 скреплены между собой для образования газоплотной перегородки. Подвесные трубы 3 могут быть выполнены в виде сваренных плавниковых труб, которые в зоне расположения ширмы 2 имеют разводку, а крепление ширмы 2 к вертикальным...

Номер патента: 773274

Опубликовано: 23.10.1980

Авторы: Гатицкий, Захряпин, Зеленский, Иванов, Колесов, Петровский

МПК: E21C 49/00

Метки: залежи, послойной, торфяной, экскавации

...не обеспечивается постоянная заданная глубина фрезерования; не обеспечивается постоянная толщина слоя сфрезерованной крошки, что ухудшает условия ее сушки и качество получаемой продукции.Наблюдается увлажнение торфа за счет подфрезеровывания неровностей при проведении технологических операций, понижение коэффициента сбора за счет неблагоприятного микрорельефа, значительное капиллярное подпитывание от подстилающей поверх 2ности к сфрезерованному слою за счет неровной подстилающей поверхности торфяной залежи; колебание фракционного состава крошки в широких пределах (0,5-20 мм), что удлиняет период сушки фрезерной крошки в технологическом цикле, а также то, что процесс фрезерования является энергоемким.Наиболее близким к изобретению...
