G10L 15/04 — сегментация; определение границ слова

Номер патента: 504213

Опубликовано: 25.02.1976

Авторы: Гусев, Лезин, Митенков, Русаков

МПК: G10L 15/04

Метки: образов, распознавания, речевых

...клкппа в течение 20 установленного времени блок 4 выпает сигнал начала пачки, который поступает на единичный вход триггера управления 7, Блок 5 при отсутствии импульсов пачки в течение установл.нного времени выдает И,сигнал конца печки, который поступает навход блока 4 по цепи сброса и через блок задержки 6 на нулевой вход триггера 7, Блок задержки 6 установлен для уравнивания времени запаздывания сигналов начала и конца огибающей пачки импульсов относительно входного клиппированного сигнала Выходной сигнал триггера 7, представляющий собой огибающую пачки клицпа или обобщенный сегмент, состоящий иэ гласных ,и звонких согласных, поступает в блок при нятия решения 8, где осуществляется завершение процедуры распознавания.Выбирая...

Номер патента: 591908

Опубликовано: 05.02.1978

Авторы: Богино, Ефремов, Князев, Потапов, Тарасов

МПК: G10L 15/04

Метки: речевых, сегментатор, сигналов

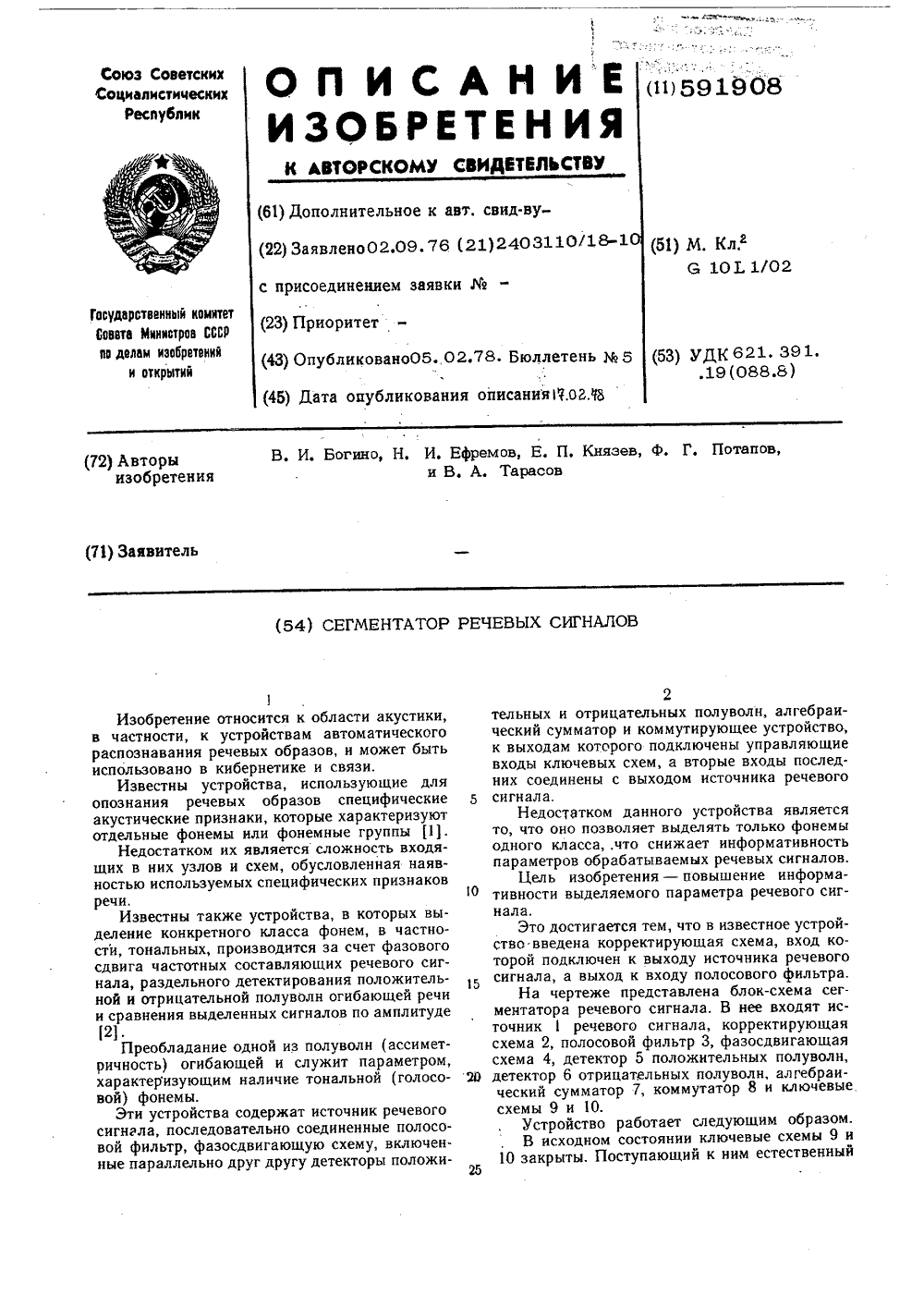

...блок-схема сегментатора речевого сигнала. В нее входят источник 1 речевого сигнала, корректирующая схема 2, полосовой фильтр 3, фазосдвигающая схема 4, детектор 5 положительных полуволн, детектор 6 отрицательных полуволн, алгебраический сумматор 7, коммутатор 8 и ключевые схемы 9 и 10.Устройство работает следующим образом.В исходном состоянии ключевые схемы 9 и 10 закрыты. Поступающий к ним естественный591908 Формула изобретения Редактор Г. КузьмиЗаказ 600/45 ЦНИИП вета Министров С открытийя наб., д. 4/5 ул. Проектная,И Государственного кпо делам изобр113035, Москва, Ж.35 илиал ППП Патент, г омитета С етений иРаушскУжгород речевой сигнал (напряжение или ток, пропорциональные волне звукового давления) на выходы устройства...

Номер патента: 594519

Опубликовано: 25.02.1978

Автор: Томах

МПК: G10L 15/04, G10L 19/02

Метки: речевого, сигнала

...:. Предложенный способ предполагает )л.:.ояременное измерение канальных сгна;)в в ха рактерных точках обрабатываемого рс 1 езого сигнала, обеспечивая этим 11 ОЛло сх)о 1- зацию процесса измерения с характерны); то. ками речевого сигнала. Распрелег)юс тор) - лов между характерными точками об)раб)а,ш- емОГО сиГнала испо,1 ьзуется в кчестно ло.,1- нительной информации при распознавн:и речевых сигналов по временным признакам.На чертеже изображена структурая схем устройства для обработки речевого сиг 1;га, реализующего преллагаемый способ.Обрабатываемый речевой сигнал и)Ол; микрофона 1 ггодвергается частотному разлож 1 о на ряд полос в гребенке 2 полосовых фльгао, на выходах которых включены леток)и, 3,594519 Фор.улп изобретент( Составитель...

Номер патента: 649022

Опубликовано: 25.02.1979

Автор: Рылов

МПК: G10L 15/04

Метки: речевых, сегментатор, сообщений

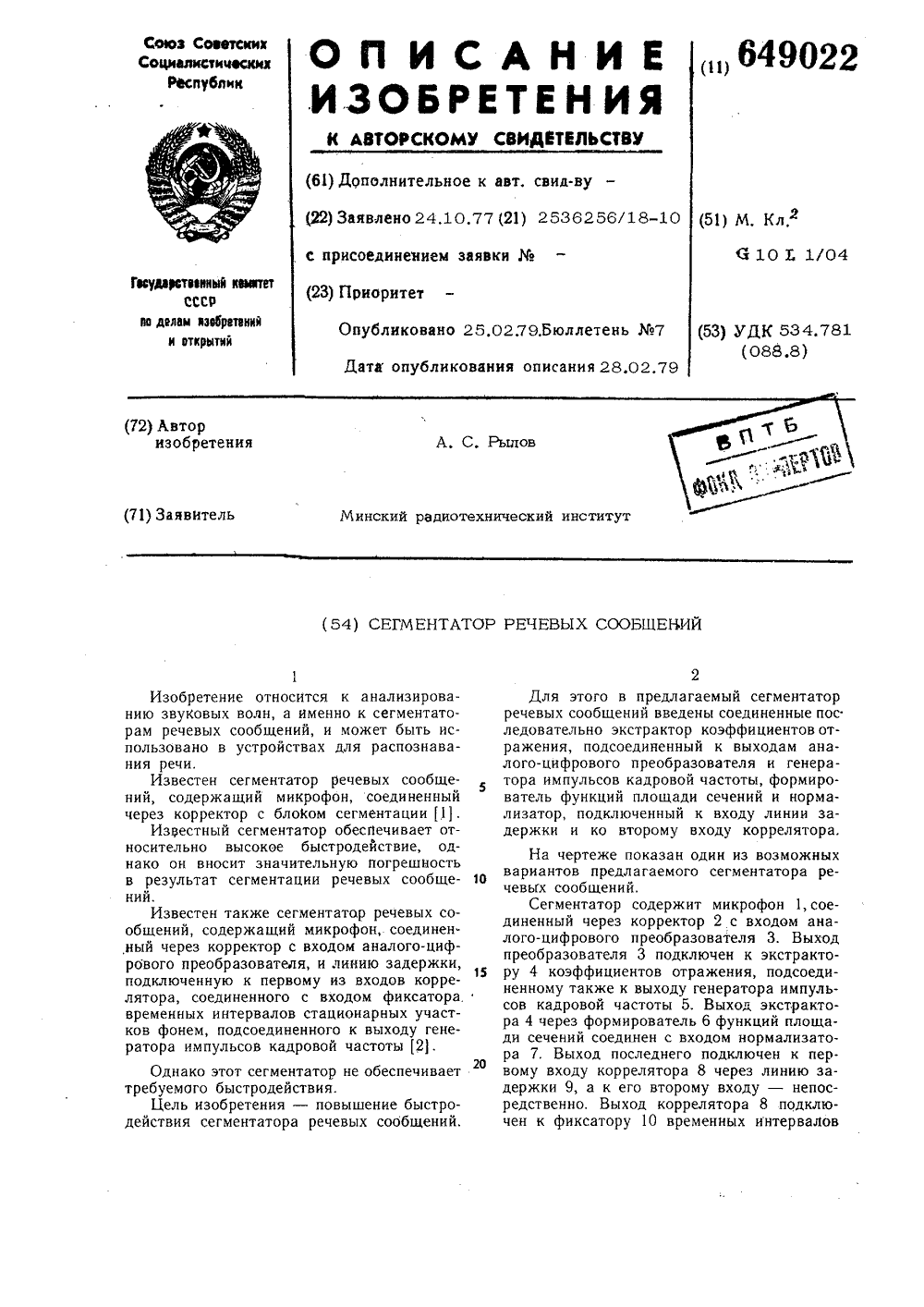

...2 с входом аналого-цифрового преобразователя 3. Выход преобразователя 3 подключен к экстрактору 4 коэффициентов отражения, подсоединенному также к выходу генератора импульсов кадровой частоты 5. Выход экстрактора 4 через формирователь 6 функций площади сечений соединен с входом нормализатора 7, Выход последнего подключен к первому входу коррелятора 8 через линию задержки 9, а к его второму входу - непосредственно. Выход коррелятора 8 подключен к фиксатору 10 временных интервалов649022 стационарных участков фонем, подсоединенному также к выходу генератора импульсов кадровой частоты 5.В предлагаемом сегментаторе экстрактор 4 коэффициента отражения представляет собой многозвенный цифровой-фильтр 5 Итакуры, обеспечивающий формирование...

Номер патента: 678504

Опубликовано: 05.08.1979

Автор: Гноевой

МПК: G10L 15/04

Метки: образов, признаков, речевых

...участок записи. На подлежащий исследованию участок записи наносят .генератором 6 магнитные метки началаи конца петли, Для исследованийвыбриь ного участка включают двигатель 7, связанный с ним барабан 8 начинает вращаться, а головка 9 воспроизведения - считывать информацию, Информация через токосъемное кольцо 10 и усилитель 11 воспроизведения поступает на блок 12 селекции. С блока 12 тактовая частота поступает на усилитель-ограничитель 17, где иэ синусоидального напряжения формируются прямоугольные импульсы, которые поступают на счетчик 18. Импульсы начала и конца петли с блока 12 поступают на триггер 19 установки на нуль, причем импульс конца петли перебрасывает триггер 1 9 так, что сигнал с его выхода ставит на 0 счетчик 18,...

Номер патента: 684599

Опубликовано: 05.09.1979

Авторы: Богино, Князев, Курило, Потапов

МПК: G10L 15/04

Метки: выделения, речевого, сегментов, сигнала

...выходу формирователя строба, подключецно.го к выходу клиппируюшего элемента и к вы.ходу датчика начала цикла и подсоединенногоЗ 0 через блок установки начала и конца стробак одному из выходов генератора сигналовэталош 1 ыхчастот,отличающеесятем, что, с целью уменьшения погрешности результата выделения, в него введены соединен 35 цые последовательно формирователь управляющих сигналов, подсоединенный к выходу фор.мирователя строба и кдругому входу генерато.ра сигналов эталонных частот, счетчик формирования строк, счетчик смещения строки и пер 40 вый преобразователь кода в аналоговый сигнал,выход которого подключен к блоку визуаль.ного отображения, второй преобразователь кода в аналоговый сигнал, фильтр и формирователь импульсов...

Номер патента: 720487

Опубликовано: 05.03.1980

Авторы: Гудонавичюс, Жвинис, Кемешис, Читавичюс

МПК: G10L 15/04, G10L 19/02

Метки: непрерывных, сегментации, сигналов

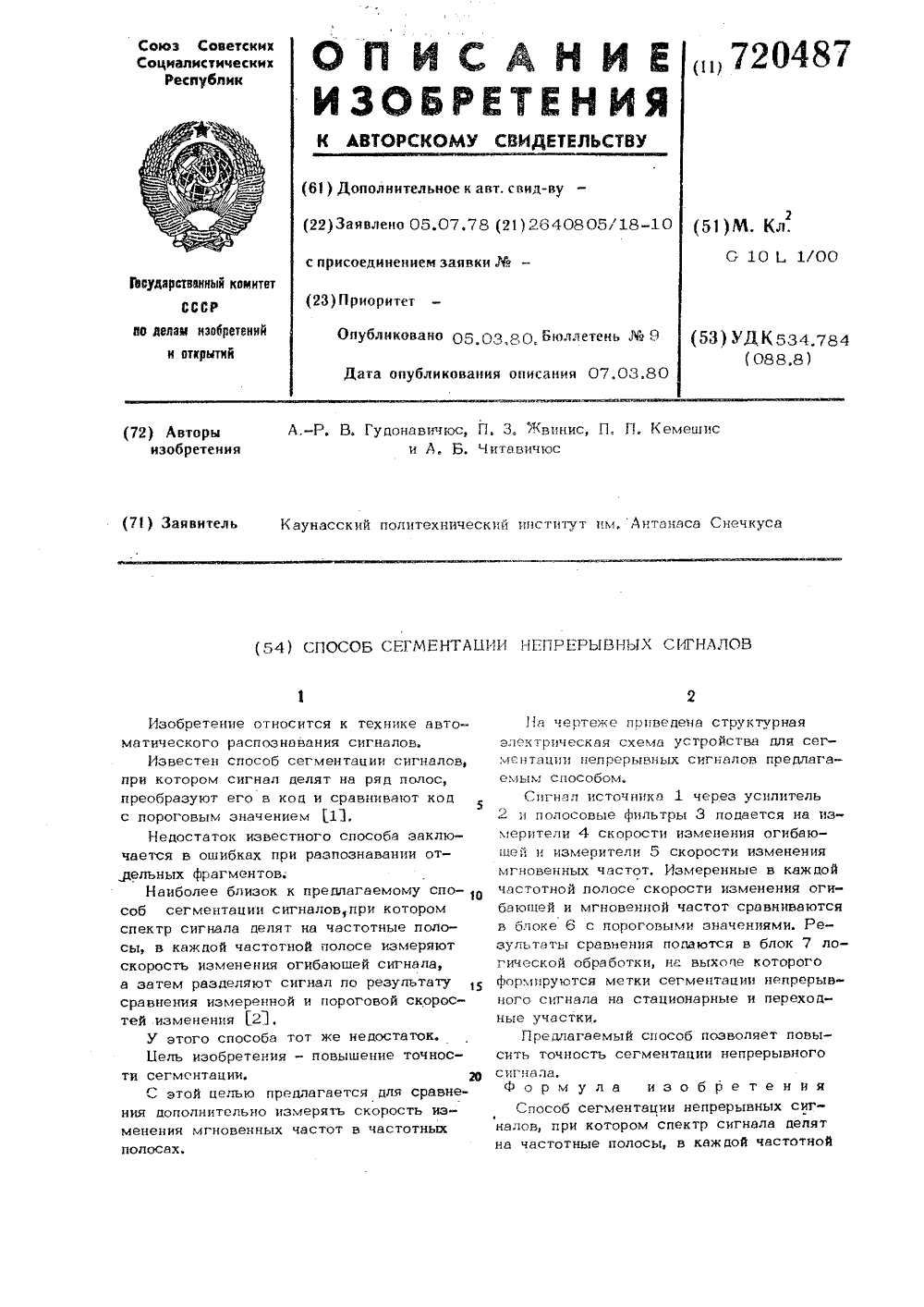

...Ня чертеже приведена структурная электрическая схема устройства для сегментации непрерывных сигналов предлагаемым способом.Сигнал источника 1 через усилитель 2 и полосовые фильтры 3 подается на измерители 4 скорости изменения огибвюшей и измерители 5 скорости изменения мгновенных частот, Измеренные в каждой частотной полосе скорости изменения огибаюшей и мгновенной частот сравниваются в блоке 6 с пороговыми значениями. Результаты сравнения подаются в блок 7 логической обработки, на выходе которого формируются метки сегментации непрерывного сигнала на стационарные и переходные участки,Предлагаемый способ позволяет повысить точность сегментации непрерывного сигнала.Формула изобретенияСпособ сегментации непрерывных сигналов, при котором...

Номер патента: 781887

Опубликовано: 23.11.1980

Автор: Куцоконь

МПК: G10L 15/04, G10L 19/02

Метки: речевого, сегментации, сигнала

...15 входы последних соединены с выходом источника речевого сигнала, а также корректирующую схему, вход которой подключен к выходу источника речевого сигнала, а выход - к входу полосово го фильтра 11 .Однако помехоустойчивость этого устройства недостаточно высокая, а наличие импульсной помехи часто учитывается устройством как асимметрия 25 огибающей, что снижает достоверность . распоэнаванйя Фонем.Наиболее близким к предлагаемому является устройство сегментации речевого сигнала, состоящее иэ анализатора, выполненного на выходе е частотными каналами, каждый иэ которых содержит ключевую и пороговую схемы 2) .Недостаток этого устройства в недостаточно высокой информативности выделяемых параметров речевого сигнала.Цель изобретения -...

Номер патента: 1030841

Опубликовано: 23.07.1983

Авторы: Гудонавичюс, Жвинис

МПК: G10L 15/04, G10L 19/02

Метки: распознавания

...тем, что в устройстве для распознавания в каждыйканал многоканального обнаружителяпереходных участков звуков дополнительно введен Форсирующий узел, 40вход которого подключен к выходу интегратора, а выход - к управляющему1 входу усилителя.На чертеже показана блок-схемаустройства; на фиг. 2 - графики, 45поясняющие работу устройства.Микрофон 1 через микрофонный усилитель 2 присоединен к блоку 3 фильтров, выходы которого через многоканальный обнаружитель 4 переходныхучастков звуков соединен с управляющим входом. блока 5 логических элементов через второй блок б логических элементов и блок 7 Формирования:интервалов анализа, Выход блока 5через блок 8 интеграторов и классификатор 9 соединен с блоком 10 принятия решений, а вход блока 5...

Номер патента: 1040512

Опубликовано: 07.09.1983

Авторы: Аврин, Копейкин, Петров

МПК: G10L 15/04

Метки: границ, обнаружения, слов

...соединены соответственно с входами соответствующих ре- -З 0 гистров адреса, выход второго регистраадреса подключен к первому входу вто- рого блока сравнения, второй вход кот(м рого подсоединен к выходу счетчика адресов и к входу второго регистра щ 35 реса, а третий вход - к управляющим входам первого, второго и третьего коммутаторов и к третьему входу блока памяти, выход второго блока сравнения подсоединен к третьему входу фор мирователя импульсов временных соотношений и к четвертому входу блока памяти, второй выход которого подсо динен к четвертому входу формирователя импульсов временных соотношений,. 45 пятый вход которого подсоединен к вы.ходу первого коммутатора; а пятый выход - к третьему входу первого блока сравнения. На...

Номер патента: 1094949

Опубликовано: 30.05.1984

Авторы: Агаларов, Джабаров, Курбанов, Рза-Заде, Султанов

МПК: G10L 15/04

Метки: скважин, эксплуатации

...колодками перемещается тормозным поршнем вниз и вверх, что приводит к истиранию колодок и колонны. Истирание колодок приводит к потере работоспособности установки в целом, а истирание колонны приводит к дефекту последнего.Следовательно, для каждого конкретногоусловия необходимо определенное кон"кретное исполнение дозирующегоприспособления.Наличие газовой подушки в цилиндре под тормозящим поршнем (вследствие выделения растворенного газа)приводит к возникновению дополни 1 О тельных динамических нагрузок, чтоможет при движении тррмозящего:поршня вниз, переместить вниз цилиндр с кареткой,При наличии в откачиваемой жид 15 кости песка происходит скоплениепоследнего в цилиндре, что такжеприводит к нарушению работы установки.Целью изобретения...

Номер патента: 1218418

Опубликовано: 15.03.1986

Авторы: Есаков, Никонов

МПК: G10L 15/04

Метки: звуковых, передачи, сигналов, уровня

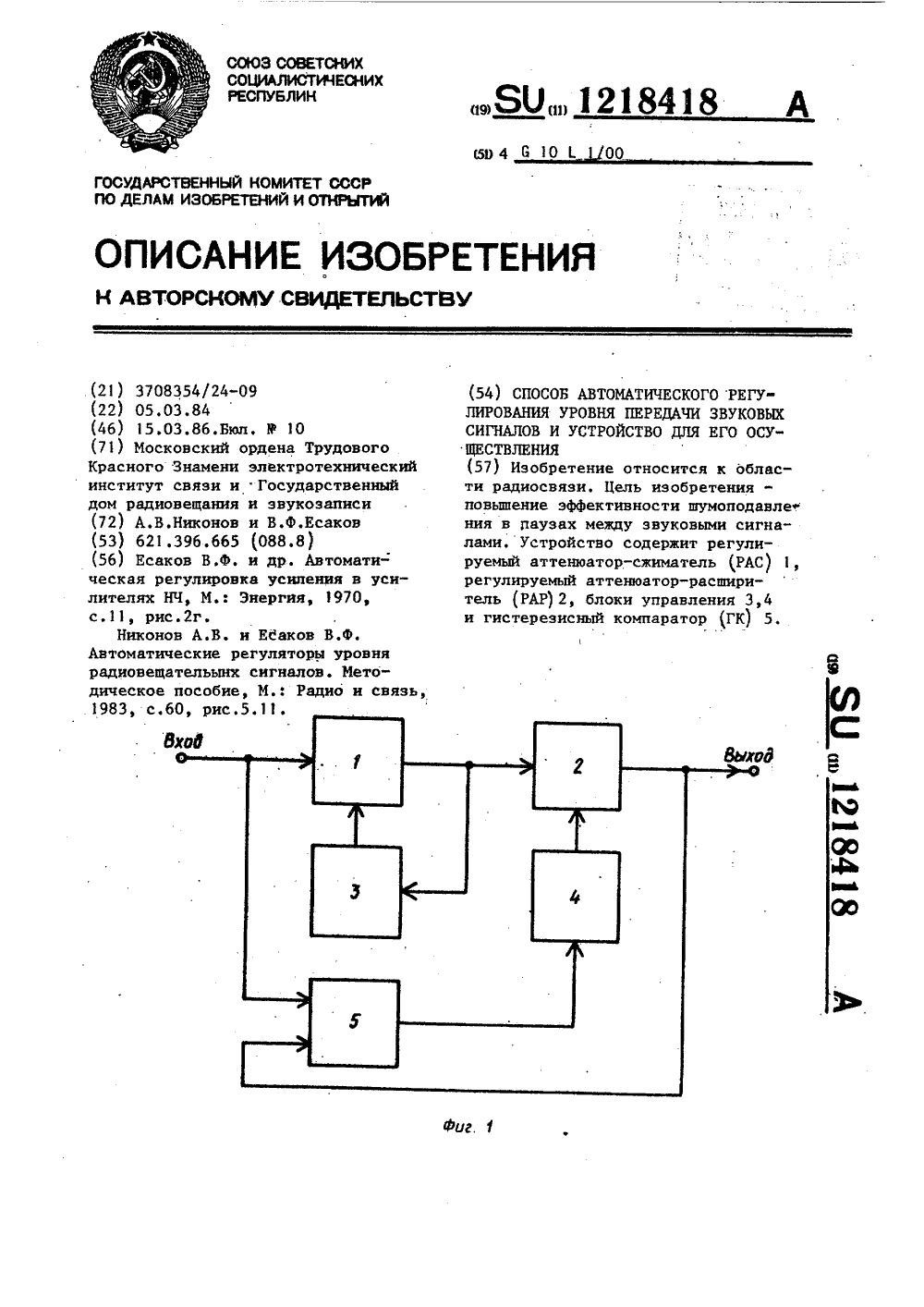

...в паузах передачи, коэффициентпередачи регулируемого аттенюаторарасширителя 2 минимален, и поэтомушумы в паузах передачи ослабляются. Когда на входе появляется сигналс уровнем -38 дБ с й с -32 дБ фиг.2)то регулируемый аттенюатор-расшириттель. 2 еще не срабатывает, неувеличивает свой коэффициент передачи и поэтому не подчеркиваетсигналы придыхания выступающего.Если же на входе появляется сигнал, уровень которого превышает порог срабатывания регулируемогоаттенюатора-расширителя 2 Йсркоэффициент передачи увеличиваетсяи, следовательно, все слабые полезные сигналы получают дополнительное усиление и становятся болеегромкими. Порог срабатывания регулируемого аттенюатора-расширителя 2 определяется сигналом со входа устройства на первый...

Номер патента: 1292035

Опубликовано: 23.02.1987

Автор: Аврин

МПК: G10L 15/04

Метки: границ, обнаружения, слов

...Форме, При появлении сигналов 10на выходах формирователей 1 и 2 характеристических сигналов Формирователь 3 временных соотношений черезкоммутаторы 4, 5 и 6 управляет приемом текущего адреса из первого счетчика 10 адресов в регистры 11, 12 и13 адреса. Каждый принятый, такимобразом, адрес является адресом вероятной границы слова, и каждое нарушение фонетических правил приводит 20к Формированию нового сигнала управления, поступающего на вход коммутатора 17. При обнаружении ударногогласного звука речи формирователь3 временных соотношений блокируеткоммутаторы 4-6 и разблокировываеткоммутатор 17, который попадает приэтом на вход второго счетчика 20адресов адрес истинной начальной,границы слова,и через узел 18 задержки вводит этот адрес в...

Номер патента: 1312635

Опубликовано: 23.05.1987

Авторы: Афанасьев, Лобанов, Савулькин

МПК: G10L 15/04, G10L 19/02

Метки: анализа, речевых, сигналов, спектрального, цифрового

...кцовцогц тона, Гс(К 131 ООРс 1.(0 1, 1 ГО(П 1 Цс И.11.Ц ЦЫИ Ч с Кв чч Ок(.(дс 5 и 1 Итрс сс(мецтд; р 3:3 Ожецие ытоп сегменты в рял Фурье с требуе рдзреИдкщс й сицсо 6(юсгью ири ццчцИсц .ГОЦЕЦ 130( 611 С ГРОЗ 0 Ц Р(ОС) Рс)ЗОВ с) 3(И 51 Фурье, Вы,и 1 сци( срслцс 3 ц цсрицл 33 жлу 13 КСИЫ 10 М 31 Гч(ДС 1 ОГО СЦЕКТР 3; ВЫ 3 ИС. лс цирдзццси че+ л цасцгцй, ситве- сБ нци и сл церицлу, и ч;)спОй скцов( )1 ( 1 11 с, С Р Д Б 131. 13 11 С Б 133 11 С . 3(. 13 13 13 Р Д . 1 0(. -ЦЦР 01)3 И Ццв ГОР 110 Ы Р;1 3.10+ СИ И РС. 1 Бп 0 си цд.;3 в рял Ф рье цри иочоши- 1)цсин 6 ысгр с 31 р 06 рд.Овация Ф рьс ц;1 рдсш и реп Бом и цтря, е, вкл н НП 111 ИЦ ЕРВДЛ И РВИЦЦОП РДЗЛОж 3(ИЯ Б Л;ЦССГБС КОЦС Цц 0 Иц.(ипгм РВДЛД В СЛ- и икцЯд иличиц; р;3(шсги цс...

Номер патента: 1316030

Опубликовано: 07.06.1987

Автор: Захаров

МПК: G10L 15/04, G10L 19/02

Метки: анализа, речи, синтеза

...порядке: а (м,10 Ь(оз), а (ц),) и т.д, С выходавторого блока 11 БПФ цифровые .отсчеты действительных а,(ю ) и мнимыхЬ р(ш) составляющих спектра Р(ы),)сигнала возбуждения должны поступать15 в следующем порядке:ар(ш),),Ь (ы), а (м), Ь,(ш), а,(ы ),т,е. составляющие для каждой частоты ж должны поступать в блок умножения дважды. При этом на, выходе бло 20 ка умножения последовательно во времени образуются произведенияа(л)ар(у, ), а(и) )Ьр(й 1) еДля каждого ) в накапчивающемсумматоре 13 вычисляются две суммыГаЫ),)а,(ы) + Ь,(м)Ьр(ы)3;, Ь(ы ) а, (и,) - а, (ы) Ь (в, )30являющиеся соответственно действительной и мнимой составляющими прои ведения спектров х(и )Р(о ) начастоте ш), и суммируются по всем 35 )с при ,. ( )с.1 Таким образом,в...

Номер патента: 1415230

Опубликовано: 07.08.1988

Автор: Аврин

МПК: G10L 15/04

Метки: границ, обнаружения, слов

...13 адресов, регистры 14-19адреса, узел 20 задержки, коммутаторы 21 и 22, счетчик 23 адресов, формирователь 24 сигналов, блок 25сравнения, коммутатор 26, формирователь 27 импульсов, блок 28 памяти,выходы 29-31 и синхровходы 32 и 33.В предлагаемом устройстве привыдвижении гипотезы о появлении начальной границы слова в процессе обработки поступающих на вход сигналов, выполняемой так же, как и в известном устройстве, на одном из дополнительных выходов формирователя 6временных Соотношений формируетсясигнал, поступающий через узел 20 задержки, формирователь 24 сигналов,выполненный в виде триггера 24 с раздельными входами, и формирователь 27импульсов на выход 30 устройства . Вслучае ложности этой гипотезы на втором дополнительном выходе...

Номер патента: 1597898

Опубликовано: 07.10.1990

Авторы: Амбросов, Першин, Приходько, Тимофеев

МПК: G10L 15/04

Метки: границ, обнаружения, слов

...суммирования этих длительностей и использования этих накопленных длительностейдля коррекции пороговых уровней при 20обработке речи.На чертеже показана блок-схемаустройства для обнаружения границслов,Вход устройства подключен к входам формирователя 1 характеристических сигналов и блока 2 корректировки пороговых уровней, выходы которого соединены с управляющими входамиФормирователя 1 характеристическихсигналов. Выходы этого Формирователя связаны с выходами устройствадля обнаружения границ слова черезрегистратор 3 границ слова, соединенный также с блоком 2 корректировкипороговь 1 х уровней, управляющие входыкоторого соединены с блоком 4 памятии с установочными входами устройства,а также подсоединены к выходам Формирователя 1...

Номер патента: 1674226

Опубликовано: 30.08.1991

Авторы: Александров, Исаев

МПК: G10L 15/04

Метки: границ, обнаружения, речевых, сигналов

...второго характеристических сигналов достигается свяэьк) пороговых элементов, входящих в соответствующие блоки, с требованиями поканальных превышений текущих спектральных уровней и их линейных комбинаций в форматных зонах не менее чем на 9 дБ за теми минимальными (за время высказывания) спектральными уровнями, которыми оценивается шумовой спектральный фон, и тех превышений числа активных каналов над подпороговыми, которыми характеризуется разговорная слитная речь. Введенный прием логической обработки характеристических сигналов с расширением управляющих сигналов на интервалы, соответствующие допустимым паузам слитной речи, повышает количество звучаниявыделенного сигнала коммутируемого электронным ключом Использование описанных адаптивных...
