Сигнализатор температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 497614
Автор: Меерсон
Текст

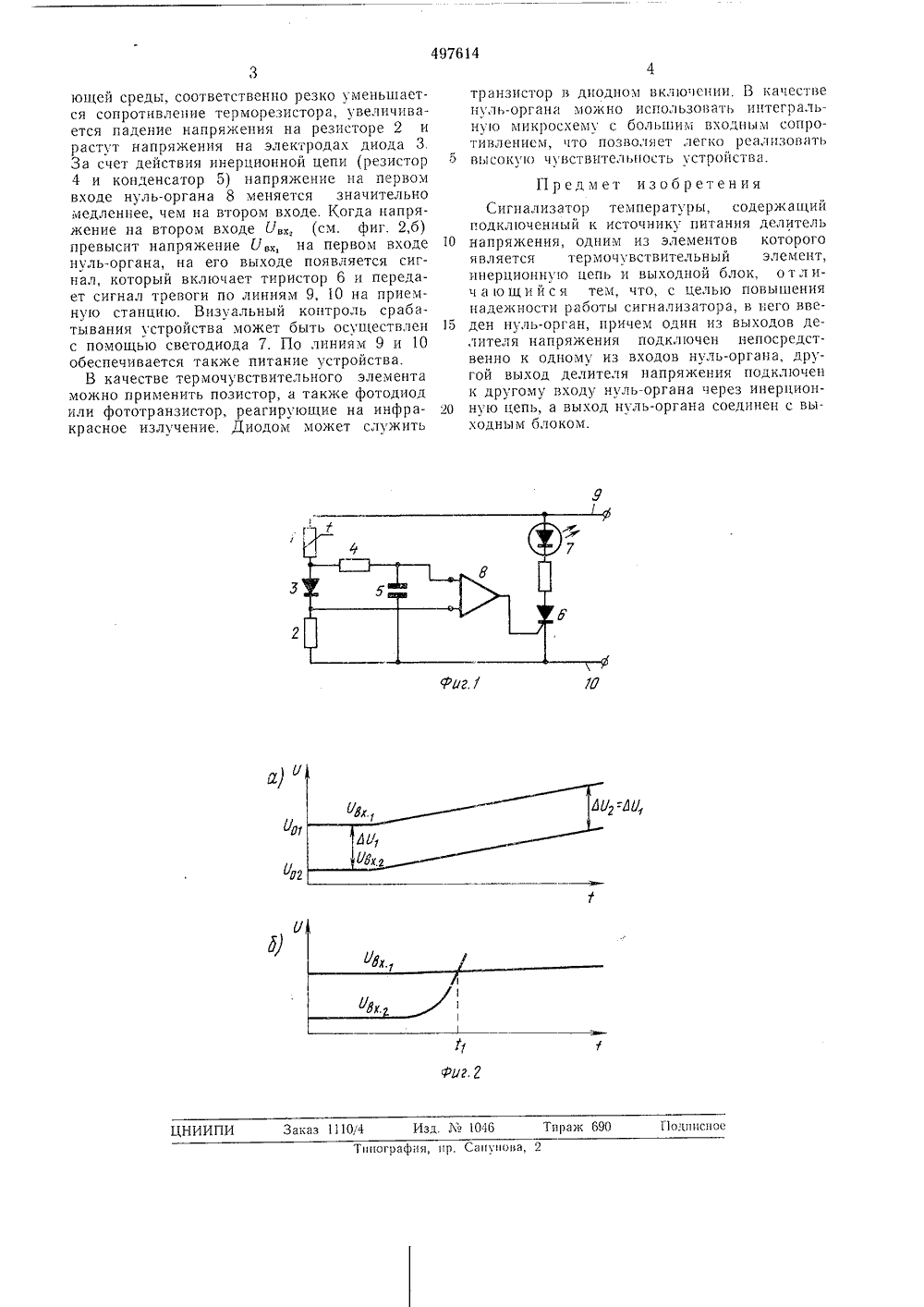

-"щ" "й "-.":-ч ски бхбл иотекабЬ 1 БдОПИСАНИЕ ИЗОБРЕТЕНИЯ 111 49764 Сюита Советских Социалистических РеспубликЕТЕЛЬСТВ К АВТОРСКОМУ 61) Дополнительное к авт. свид-ву22) Заявлено 03.12.74 (21) 2081166,18-2 51) М. Кл. 6 081 т 17,1 присоединением заявкиГосударственный комит авета Министров ССС 23) Приоритетпубликовано 30.12,75. Бюллетеш48 ата опубликования описания 26.05.76. Н. Меерсон сский филиал С п(71) Заявитель ециального проектно-конст тивопожарной автоматики рского бю ГНАЛИЗАТОР ТЕМПЕРАТУРЫ и сит окруж Изобретение относится к автоматической сигнализации, в частности к пожарной сигнализации,Известен сигнализатор температуры, содержащий подключенный к источнику питания делитель напряжения, одним из элементов которого является термочувствительный элемент, инерционную цепь и выходной блок.Однако такое устройство требует точной настройки и подгонки параметров деталей. При изменении параметров деталей в процессе эксплуатации (транзисторов усилителей, резисторов) уменьшается вероятность безотказной работы устройства.Предлагаемый сигнализатор температуры отличается от известного тем, что в него введен нуль-орган, причем один из выходов делителя напряжения подключен непосредственно к одному из входов нуль-органа, другой выход делителя напряжения - к другому входу нуль-органа через инерционную цепь, а выход нуль-органа соединен с выходным блоком.Это позволяет повысить надежность работы сигнализатора.Схема сигнализатора температуры представлена на фиг. 1, Он содержит делитель напряжения, выполненный на термочувствительном элементе 1 (терморезистор), резисторе 2 и диоде 3, инерционную цепь на резисторе 4 и конденсаторе 5, выходной блок на тиристоре 6 и светодиоде 7 и нуль-орган 8.На фиг, 2 представлены временные диаграммы различных режимов работы устройства.Работает устройстьо следующим образом.В исходном состоянии (отсутствие пожара)за счет падения напряжения на диоде 3 напряжение на первом входе нуль-органа 8 вы ше (по абсолютной величине), чем на второмвходе, на выходе нуль-органа сигнала нет, тиристор 6 выключен,На фиг. 2,а показаны графики изменения напряжений на входах нуль-органа при медлен ном изменении температуры окружающейсреды (отсутствие пожара) или изменения параметров деталей в процессе эксплуатации.Вследствие того, что указанные изменения происходят медленно, конденсатор 5 успева ет заряжаться через резистор 4 и напряжения на входах нуль-органа меняются пропорционально. Первоначально установленная разность напряжений У - С,к = Л У, (падение напряжения на диоде) остается неиз менной, и несмотря на то, что абсолютнаявеличина напряжений на входах нуль-органа значительно изменилась, ложного срабатывания устройства не происходит.При возникновении пожароопасно а ции резко повышается температура а497614 прагк 6 По пписиое Изд. ЪЪ 10 аказ 1110 ЦНИИП ппографпп, пр Саиупо ющей среды, соответственно резко уменьшается сопротивление терморезистора, увеличивается падение напряжения на резисторе 2 и растут напряжения на электродах диода 3. За счет действия инерционной цепи (резистор 5 4 и конденсатор 5) напряжение на первом входе нуль-органа 8 меняется значительно медленнее, чем на втором входе. Когда напряжение на втором входе Ь (см. фиг, 2,б) превысит напряжение У, на первом входе 1 О нуль-органа, на его выходе появляется сигнал, который включает тиристор 6 и передает сигнал тревоги по линиям 9, 10 на приемную станцию. Визуальный контроль срабатывания устройства может быть осуществлен 15 с помощью светодиода 7. По линиям 9 и 10 обеспечивается также питание устройства.В качестве термочувствительного элемента можно применить позистор, а также фотодиод или фототранзистор, реагирующие на инфра красное излучение. Диодом может служить транзистор в диодном включении, В качестве пуль-органа можно использовать интегральнро микросхему с большим входным сопротивлением, что позволяет легко реализовать высокую чувствительность устройства. Предмет изобретенияСигнализатор температуры, содержащий подключенный к источнику питания делитель напряжения, одним из элементов которого является термочувствительный элемент, инерционную цепь и выходной блок, отл ич а ю щ и й с я тем, что, с целью повышения надежности работы сигнализатора, в него введен нуль-орган, причем один из выходов делителя напряжения подключен непосредственно к одному из входов нуль-органа, другой выход делителя напряжения подключен к другому входу нуль-органа через инерционную цепь, а выход нуль-органа соединен с выходным блоком.
