G08B 17/10 — включение сигнализации при наличии дыма или газов

Номер патента: 575672

Опубликовано: 05.10.1977

Авторы: Мищенко, Редина

МПК: G08B 17/10

Метки: дыма, извещатель

...мер в аварийной ситуации.Предлагаемое устройство работает следую шим образом.Световой поток от источника света 2 проходит камеру 1 и отражается зеркалом 6: Частьпрямого светового потока через отверстие взеркале 6 освегцает фотоэлемент 7, в нагрузкекоторого на фильтре 8 появляется напряжение.Зто напряжение усиливается усилителем 9, выпрямляется детектором 10 и с отрицательнойполярностью подается на вход реле 11, закрывая его.Таким образом, в дежурном режиме реле 511 всегда закрыто отрицательным напряжением, величина которого (порог) установлена так,чтобы не было ложных срабатываний при отсутствии дыма в камере 1.При поступлении дыма в камеру 1 черезсетку 13 ослабляется прямой световой поток,40попадающий на фотоэлемент 7. С...

Номер патента: 581889

Опубликовано: 25.11.1977

Автор: Клаус

МПК: G08B 17/10

Метки: извещатель, ионизационный, пожарный

...выступать сбоку над кожухом 4.Система воздухозабора имеет наиболее вы годные свойства при следующих условиях:высота перегородки 7 больше минимальной кольцевой ширины шели 6,максимальное расстояние между перегородкой 7 и кожухом 4 максимум вдвое больше, чем ширина шели 6,глубина щели 6 составляет минимум половины ширины шели 6.Например, в одном из вариантов выполнения иирина щели 6 составляет 3 мм, а выо 1 перегородки 7 - 9 мм, максимальное рассо гоянне между перегородками 7 и кожухм 4 - 3,5 мм и глубина шели 6 - 6 мм.днако главным яв,яются не абсолютныс размеры, а лишь относительные значения.Внутри кожуха расположена опорная пластина 8 из изоляционного материала, на которой смонтированы все д угие детали. В центральном отверстии...

Номер патента: 593227

Опубликовано: 15.02.1978

Авторы: Толикин, Шакиров, Шаровар

МПК: G08B 17/10

Метки: датчик, дымовой

...излучения 4 и неосвещенногонепосредственно им фотоприемника 5, которыезакреплены в каналах 6 держателя 7.При появлении дыма в окружающей средеон свободно проникает через защитную сетку2 и попадает в чувствительную область 3.При этом излучение источника 4 отражаетсяот частиц дыма и воздействует на фотоприемиик 5, электрический сигнал которого, проходя через устройство обработки, вызывает сиг.нал тревоги,593227 Составитель Т, Кирюхинадактор Л. Тюрина Текрсд А. Камышипкова Корректоры; В. Посельскийи Л. Котова Тираж 778та Министров Сткрытийя наб д. 4/5 Заказ 28/11 Изд. М НПО Государствснн по дела 113035, Моск239ого комитета Совм пзобоетсний ива, )К, Раушск одписпо ипография, пр. Сапунова, 2 3Чувствительная к дыму область 3,...

Номер патента: 598106

Опубликовано: 15.03.1978

Авторы: Канавин, Монин, Петров

МПК: G08B 17/10

Метки: подароизвещатель

...что с целью пвышения надежности пожароиэвещателя,в него введена цепочка из последовательносоединенных дополнительного фотодиода,дополнительного усилителя и инвертора,причем дополнительный фотодиод и светодиодустановленыв.светонепроницаемом корпусес отверстием по линии оптической связисветодиода и фотодиода.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство И 9 439006,.кл. С 08 В 17/12 20,04,73,2, Патент Великобритании М 1405615,кл. ( 4 Й1963,На чертеже представлена схема описываемого пожароизвещателя, содержащего генератор импульсов 1, к выходу которого подключен светодиод 2. Последний оптически связан с фотоприемным элементом (фотоднодом) 3, который подключен к входу последователь. ной цепочки...

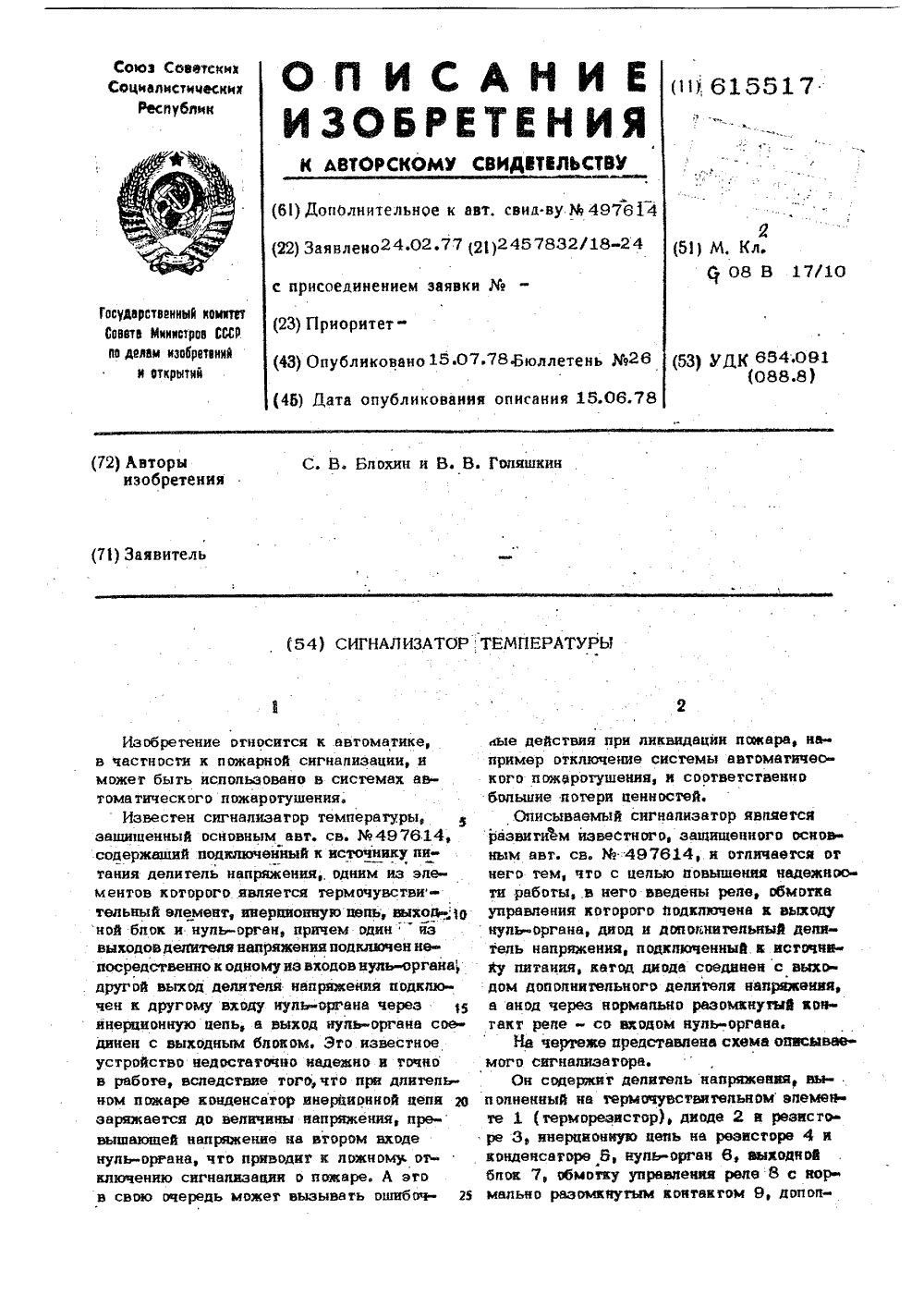

Номер патента: 615517

Опубликовано: 15.07.1978

Авторы: Блохин, Голяшкин

МПК: G08B 17/10

Метки: сигнализатор, температуры

...с выходным блоком. Это известное устройство недостаточно надежно и точно м в работе, вследствие того,что при длительном пожаре конденсатор инерционной цепи 26 и заряжается до величины напряжения, пре- те вьппающей напряжение на втором входе ре нуль-органа, что приводит к ложном от- к ключению сигнализации о пожаре. А это бп в свою очередь может вызывать ошибоч и615517 ИПИ Заказ 3914/4ж 763 Подписное Т иал ППП "Патент",нитепьный денигепь напряжения, выполненный на резисторе 10, стабипитроне 11 идиоде 12,При медленном изменении температуры(отсутствие пожара) ипи параметров дета 5лей в процессе экснпуатации конденсатор5 усйевает заряжаться, и напряжение навходах нуль-органа меняется пропорционально, что исключает ложное срабатыва:ние...

Номер патента: 628519

Опубликовано: 15.10.1978

Авторы: Абдеев, Веселов, Макаров

МПК: G08B 17/10

Метки: извещатель, пожарный

...достигается тем, что в предлагаемый извещатель введены диод, второй ключевой элемент, светодиод, первый ключевой . элемент подключен параллельно первому фотопреобраэователю, который через диод соединен с общей шиной источника питания, средняя точка фотопреобразователей соединена через послеаомтельно соединенные второй ключевой элемент и светодиод с выходом устройства.На чертеже приведена принципиальная схема описываемого пожарного извещателя.Извещатель содержит выпрямительный диод 1 э два динистора 2 и Зу светодиод 4, два селенисто-кадмиевых фоторезистора 5 и 6 с инфракрасным 7 и голубым 8 светофильтрами и переменный резистор 9.Элементы 1, 5, 6 и 9 подключены последовательно к источнику переменного тока, динистор 2 подкпючен...

Номер патента: 634332

Опубликовано: 25.11.1978

Авторы: Абрамычев, Казаков, Монин, Петров, Сарлейский

МПК: G08B 17/10

Метки: пожароизвещатель

...Мсилу (ЭОС) заданного уровня,Увепичение, например, оптической плотности среды, вызванное появпением дыма,приводит к уменьшению. фото-ЭДС на фотодиоде 3, в то время как фото-ЭДС на фффотодиоде 8 сохраняет свое значение,поскопьку. оптическая связь этого фотоФдиода со светодиодом защищена от воздействия факторов пожара. Когда фотоЭДС фотодиода 3 понизится до опредепеньного уровня, с выхода сигнализатора 7будет выдан сигнал тревоги. Таким образом, при отсутствии дестабипизирукидихфакторов фотодиод 8 не влияет на работуустройства,Предположим, что при сохранении нормальной оптической ппотности среды понизипась температура окружающего воздуха. Это приведет к увеличению световогопотока, создаваемого светодиодом 2, и кповышению фото-ЭОС на...

Номер патента: 641476

Опубликовано: 05.01.1979

Авторы: Беляев, Кузнецов, Медяник, Шаровар

МПК: G08B 17/10

Метки: охранно-пожарной, приемное, сигнализации, систем

...Таким образом чтобы получитьвысокую чувствительность и быстродействиь нужно компенсировать емкость фотодатчика. Последнее достигаетсятем, что один из выводов Фотодатчикаподключается через плечо потенциометра 13 к истоку полевого транзистора 7, куда со стока этого транзистора 7 через потенциометр 13 в коллекторе биполярного транзистора 12, база которого связана со стоком полевого транзистора 7 и через резистор10 с шиной питания, подается в Фазесигнал, близкий к сигналу на затвореполевого транзистора 7. Тем самымудается снизить влияние емкости фотодатчика и на порядок и более увеличить чувствительность и быстродействие, Затем сигнал с коллектора биполярного транзистора 12 поступает навход дополнительного усилителя 14.Как показано на...

Номер патента: 651385

Опубликовано: 05.03.1979

Автор: Филиппов

МПК: G08B 17/10

Метки: пожароизвещатель

...2 зависит от изменений температуры, питающих напраженийи времени.Контрольный фотоприемник 3 преобразует падающий на него световой поток вопорный электрический сигнал;Уровень опорного сигнала благодарясвеговодам 6 и 7 не зависит отщТозрач-носги среды контролируемого пространст-.ва; но зависит от изменений температуры, фпитающих напряжений и времени.Так как фотоприемники 2 и 3, напри-.мер фотодиоды, включены последовательно и навстречу друг другу, то измененияуровней измерительного и ойорного сигналов от времени при колебаниях темпе"рагуры и питаюшйх напряжений взаимнокомпенсируется, в результате непроисходит ложных срабатываний пожароизве-шаъми-Зазор 8 связан с пространством, контролируемым. пожаройзвешателем. Благода" ря этому...

Номер патента: 670951

Опубликовано: 30.06.1979

Автор: Коган

МПК: G08B 17/10

Метки: дымоудаления, пожарной, сигнализации, системой

...рассмотрим на одном луче.Все лучевые комплекты, количество которых опрсделястся в зависимости от условий охраны здания, включаются в питающую сеть параллельно.Устройством предусматриваются три режима работы: режим охраны; режим тревоги; аварийный режим.Режим охраны. Для подготовки режима охраны используют общую кнопку 11 восстановления режима. Замыканием ее нормально открытого контакта создается цепь: минус питающей сети, разделительный диод 5, размыкающая кнопка 3, линия луча с соединенными последовательно тепловыми датчиками 2, обмотка реле 1 контроля, плюс сети. Возбудившееся реле 1 каждого лучевого комплекта самоблокируется своим замыкающим контактом. В таком полокении при возбукдении реле устройство находится в режиме...

Номер патента: 693409

Опубликовано: 25.10.1979

Автор: Нудлер

МПК: G08B 17/10

Метки: дымоудаления, пожарной, сигнализации, системами

...возможность управления системой при помощи кнопок 3,устацавливаемых в шкафу пожарнътх кра-+цов, размъткатотттих Одттовременно Основнойлуч данного этажа и контрольный дуч,. Йля проверки исправности вентилятораслужит Кнопка 9, а при помощи Кнопки20 можно проверить исправность всехсигнальных табло,3 693дельно которым включен раэмыкающ тйконтакт реле сигнала Пожар", тлспочттительный механизм включен в цепь НЕтания через размыкающий контакт релеконтрольного луча,На фиг. 1 изображены цепи лучей иуправления системой дымоудадения;, На,фиг. 2 - цепи сигнализации.Устройство содержит сигнальные лучи, количество которых определяетсячислОм этажей здания (на фиг 1 усдовето показаны два луча; 1 "ГО и (Е то этажей) и один общий...

Номер патента: 694877

Опубликовано: 30.10.1979

Авторы: Монин, Сарлейский

МПК: G08B 17/10

Метки: дыма, наличии, сигнализации

...пра)к 72711110 сПопск 1 оСССР псслам1131)35Р аушев М 619одппснос ко)п тета откр ь)тан Из1 тдарстнснного зобрстсннш п москва, )К-Зоь я н а о ., . :1,5 Тппогр пр. Сапуноа дыма содсркпт датчик 1 дыма, сосОясций из двигателя 2, Истошика 3 света и чувс;т- ВитсльнОГО элсмент 2 4, которыи В)слсочсц В одно из плеч измерительного моста 5. Выход моста 5 соединен с блоком 6 управления, Кроме того, устройство содср)кит задатчик 7 времени, блок 8 временной задержки, подсоединенные параллельно е выкоду блока б управления, 3 адатше 7 Времени сОсдинсн с двиГатслс 11 2 датчие 2 1 дыма, а блок 8 временной задержек сгязап с параллельно соедццс:ными Исполнительным блоком 9 и блоком 10 сигцалцз,1- ции,1-аботает устройство следующим обра зом.В дежурном режиме...

Номер патента: 708383

Опубликовано: 05.01.1980

Авторы: Казаков, Лябин, Сарлейский

МПК: G08B 17/10

Метки: датчик, дыма

...19, внутренние очистители 20, 21, преимущественно из эластичного материала, наружные очистители 22 и 23, прикрепленные к пружинам 24 и 25, которыенеподвижно закреплены на корпусе. 25Датчик дыма работает следующимобразом,Образовавшаяся н воздухе не попричине пожара технологическая пыльпроникает через вентиляционные от Оверстия 2 в цилиндрический корпус1 и оседает на прозрачные элементы10, 11, защищающие оптико-электрические элементы 6-9, постепеннообразуя слой пыли, т.е. определен- З 5ное затемнение.Затемнение на прозрачных элементахможет образоваться и по причинезапотенания их при изменении температуры н помещении. При достиженииопределенной величины затемненияна прозрачных элементах 10 и 11 прибором оповещения (не показан)...

Номер патента: 716055

Опубликовано: 15.02.1980

Автор: Бондаренко

МПК: G08B 17/10

Метки: дымоудаления, системой

...блок 37,Кнопка 19 включает все исполнительныереле 3, что также приводит к включениюсветовых табло,.Предлагаемое устройство защищено откоротких замыканий в лучевых комплектах,3 7160Устройство содержит лучевйе комплекты 1, по числу этажей здания, и сиг.нальный блок 2, содержащие исполнитель-ное реле 3, дополнительное реле 4, зашунтированные диодами 5, 6, развязывающие диоды 7-10, диод 11, включенныйпоследовательно в каждом лучевом комплекте 1, размыкающую кножу 12, замы-,кающийконтакт 13 и размыкающий контакт 14 дополнительного реле 4, замыка-Оющий контакт 15 и размыкающий контакт 1 6 исполнительного реле 3, кнопку 17 и выключатель 18, кнопку 19проверки, переключатель 20 режима работы, реле 21 включения вентиляторов, 15реле 22...

Номер патента: 736149

Опубликовано: 25.05.1980

Авторы: Блохин, Голяшкин

МПК: G08B 17/10

Метки: датчик, дыма

...блока, выход ключа подключен к выходному реле, второй выход коммутирующего блока подключен к источнику света. На чертеже изоб ражен датчик дыма.Предлагаемое устройство работает следующим образом.В исходном состоянии включен источник света 1 и его световой поток падает на фотоэлемент 2, фотоэлемент 315 затенен и источник света 4 выключен. При этом на выходе блока вычитания 5 уровень сигнала пропорционален разности уровней сигналов на выходах усилителей 6 и 7, например, положительной полярности. Ключ 8 2 е открыт по входу, соединенному с выходом блока вычитания 5, и закрыт по входу, подключенному к инвертору 9. Реле 10, настроенное на порог срабатывания отрицательной полярности, выключено.При попадании в объем камеры датчика ф...

Номер патента: 741299

Опубликовано: 15.06.1980

Авторы: Метелкин, Сергеев, Шаровар

МПК: G08B 17/10

Метки: пожарной, сигнализации

...для приема и обработки поступающей по линиям связи информации, а также выдачи соответствующих сигналов, Каждый приемный блок 1 состоит из трех селекторных каскадов 6, 7, 8, в выходные цепи которых включены световые сигнализаторы (светодиоды) 9 для оптической индикации поступающих сигналов. Селекторные каскады имеют различные пороги срабатывания и обеспечивают прием четырех сигналов по двухпроводной линии связи методом амплитудной селекции при наличии одного общего входа, Сигналы, поступающие на общий вход каскадов, формируются в объектовом блоке 4. Ка ждый объектовый блок подключен к соответствующему приемному блоку 1 через линии связи 3 и формирователь входных сигналов 2.Формирователь входных сигналов 2 выполнен на транзисторе 1 О,...

Номер патента: 746649

Опубликовано: 05.07.1980

Автор: Патлах

МПК: G08B 17/10

Метки: датчик, дыма

...излучения и гаситель излучения, о т л.кч а ю щ и й с я тем, что, с цеМью повышения надежности датчика, система 3 746649 4контролируемом пространстве и сами мо- жилам коаксиального световода всех секгут быть пожароопасными, т,е. надеж- ций к приемнику 7 излучения, При появность работы известного устройства не-ленки градиента температуры, вызываювысокая, щего появление турбулентностей на путиЦелью изобретения является повыше- прямого луча света, изменяющих коаффиние надежности работы устройствацкент преломления горячего воздуха (гаПоставленная цель достигается тем, . за), луч отклоняется от среднего полочто система передачи кзлученкя выполне-жения и попадает на входной торец внешна в виде секций коаксиального световодас разрывами в...

Номер патента: 771695

Опубликовано: 15.10.1980

Авторы: Дубинин, Метелкин, Шаровар

МПК: G08B 17/10

Метки: охранно-пожарной, сигнализации

...14, 18 пожарных и охранных извещателей замкнуты), в течение положительных полутактов напряжение, действующее на входах релейных каскадов 7, равно напряжению налинии связи 4 и равно падению напряжения на смещенном в прямом направлении диоде 16,В режиме "Норма" в течение отрицательных полутактов входы релейныхкаскадов 7 подключены параллельноформирователю тока б, напряжение накотором меньше напряжения источникапитания 1 и зависит от сопротивленийформирователя тока б и контрольногорезистора 19.В ре;киме "Пожар", .когда сработаетхотя бы один пожарный иэвещатель, еговыходные контакты 14 включают в цепьпожарного шлейфа 12 резистор 15, ивеличина напряжения, действующего навходах релейных каскадов 7 в положительные полутакты,...

Номер патента: 773662

Опубликовано: 23.10.1980

Автор: Шакиров

МПК: G08B 17/10

Метки: извещатель, пожарный

...работать в дежурном импульсном режиме,Благодаря тому, что для срабатыванияпожарного иэвещателя требуется непрерывныйряд нескольких импульсов, поступающих насинхронный детектор, снижается вероятностьложного срабатывания и повышается егопомехозащищенность и надежность,25 формула изобретения 45 Источники информации,принятые во внимание при экспертизе1. Патент США3555532,кл. 340-237, 1971.ф 2. Авторское свидетельство СССРпо заявке2528980/18-24,. кл. 5 08 В 17/12, 30,05.77 (прототип),Поставленная цель достигается засчет того, что в извещатель введены,синхронный ключ и времяэадающий блоквыходы усилителя и модулятора соединены с вхрдами синхронного ключа,выход которого соединен с времязацающим блоком, который включен в обратную связь...

Номер патента: 781861

Опубликовано: 23.11.1980

Авторы: Дубинин, Метелкин

МПК: G08B 17/10

Метки: охранно-пожарной, сигнализации

...линии 4 связи; В , - электрическое сопротивле- Ч ние утечки изоляции линии 4 связи. Если считать параметры диодов, входящих в состав объектового блока 3, "идеальными", то имеют место следующие равенствац= О; а:оо, где О - падение напряжения на диоде, смещенном в прямом направлении; й - эквивалентное сопротивление диода, смещенном в обратном направлении. Вводим следующие обозначения элементов, входящих в состав объектового блока 3й - оконечный контрольный резис- тор; йс - эквивалентное сопротивле" ние электронной схемы активного пожарного извещателя 14; п - число активных пожарных извещателей 14. Считаем - ЦсДо (т. В таблице приведены результаты анализа электрических режимов в линии связи и в объектовом блоке для любой полярности...

Номер патента: 798933

Опубликовано: 23.01.1981

Авторы: Берман, Лебедев, Ливанов

МПК: G08B 17/10

Метки: обнаруженияаэрозолей

...например, конденсатор,трансформатор или электрическийФильтр, настроенный на модуляционную частоту (частоту переключенияпереключателя 5),Работа механического переключателя 5 характеризуется двумя положениями 8 и 9, которые чередуютсянепрерывно с определенной частотой,свойственной переключателю 5, переключение которого может осуществ."ляться при помощи элемента 1 илипри помощи электромагнита, управляемого импульсами.Устройство работает следующимобразом,В исходном состоянии непрерывночередуются положения 8 и 9 механи 0 20230 35 40 45 0 ческого переключателя 5, а элемент1 для подачи аэрозоли непрерывно засасывает воздух в приемную камеру 2.При отсутствии дыма в контролируемом объеме (помещении) отсутствует дь 1 м в приемной камере 2,...

Номер патента: 855703

Опубликовано: 15.08.1981

Авторы: Каратеев, Попов, Харченко

МПК: G08B 17/10

Метки: извещатель, ионизационный, пожарный

...на затворе полевого транзистора 3, в результате чвга изменяется ток, протекающий че ф рвэ вго сток, н усилитель 4, поступавт иа вход шифратора 5, который при этом выдает тревожный сигнал Пожарф Однако, этот сигнал появляется на выходе шиФратора 5 не сразу,.атолько после проверки его достоверности.Возможны. случаи, когда тревожный сигнал вызывается не появлением дыма в камере 1, а неисправностью в схеме. Для проверки достоверности тревожно- Я го сигнала в устройство введена спе циальная цепь, состоящая иэ ключа 9 и делителя 8 напряжения.Проверка производится следующим Образомни, 40Появившийся в измерительной камере 1 дым вызывает приращение тока на стоке транзистора 3, который усиливается и поступает на вход шифратора 5. По этому...

Номер патента: 855704

Опубликовано: 15.08.1981

Авторы: Ахмадиев, Малишевский, Патлах

МПК: G08B 17/10

Метки: датчик, дыма

...параметрами сигнала, поступающего с синхрогенератора 4. Перный импульс на выходеприемника 2 излучения, амплитуда которого определяется величиной Фотопото" ффка, попавшего на приемник (пропорционального концентрации дыма), поступает на вход запоминающего устройстваа5 и на один из входов устройства бсравнения, на второй вход которого по-Ы дается сигнал с выхода запоминающегоустройства 5, запись величины сигналаприемника излучения в него осуществля" ется по сигналу синхрогенератора 4,задержанного на некоторое время элемен-(том 7 задержки. На выходе устройства б сравнения появляется сигнал только тогда, когда на обоих его входах присутствуют сигналы и они отличаются друг от друга н течение величины времени задержки элемента 7 от начала...

Номер патента: 886024

Опубликовано: 30.11.1981

Авторы: Линецкий, Попов, Харченко

МПК: G08B 17/10

Метки: извещатель, пожарный

...эту камерууменьшится. Это приведет к изменениюраспределения напряжений между ионизационными камерами 1 и 2 в результате чего на входе нуль-органа 3 возникнет напряжение разбаланса и появится, 55 исчезновения напряжения на выходенуль-органа 3. Новое значение кодана выходе реверсивного кодового счетчика 6 при этом будет соответствовать Напряжение на его выходах. Откроетсяэлемент И 4 и на счетный вход реверсивного кодового счетчика 6 начнутпоступать импульсы генератора 6 им- , пульсов 5 а на входе, управляющемнаправлением счета, появится сигнал,переводящий его в режим вычитания.Тогда накопленное в реверсивном кодовом счетчике 6 число в прямом коденачнет уменьшаться и на управляющиевходы ключей 8 поступят сигналы, ко. торые по мере сброса...

Номер патента: 928385

Опубликовано: 15.05.1982

Авторы: Гордеев, Игнатов, Кузнецов, Медяник, Сухих, Толикин, Филин

МПК: G08B 17/10

Метки: охранно-пожарной, сигнализации

...Детектор 4 синхрониэируется импульсами, снимаемыми с излучателя 1, чем обеспечивается улучше ние отношения сигнал/шум на выходе детектора 4. Цель обратной,связи, содержащая блок управления уровнем сигнала 5, обеспечивает поддерживание выходного напряжения детектора 4 в заданных пределах путем автоматического регулирования с большой постоянной вреМени, как коэффициента передачи усилительного тракта, так и мощности излучения.В статистическом режиме величина выходного напряжения детектора 4 является постоянной, и устройство не выдает сигнал тревоги.Если в поле зрения устройства появляется человекили дым,тоизменяет ся амплитуда импульсного сигнала на выходе усилителя 3 и величина выход" ного напряжения детектора 4. С выхода детектора 4...

Номер патента: 943788

Опубликовано: 15.07.1982

Авторы: Крахмалев, Шакиров

МПК: G08B 17/10

Метки: пожарной, сигнализации

...схема предложенного устройства,Устройство для пожарной сигнализации содержит излучатель 1, оптически связанный с фотоприемником 2, управляемый делитель 3, два усилителя 4 и 5, два выпрямителя б и 7, три интегратора 8, 9 и 10; четыре компаратора 11-14, узел опорных напряжений 15, ключ 1 б, запоминающий узел 1, узел выключения и сброса запоминания 18, узел индикации 19, узел антисовпадений 20, два исполнитель9437 Для удобства настройки и проверкиработоспособности в устройство введены компаратор 14 и узел индикации19. При достижении сигналом на выходе интегратора 8 рабочего уровня срабатывает компаратор 1:4:, .подавая сигнал на узел индикации.Предложенное устройство обладаеТболее стабильными характеристиками иширокими...

Номер патента: 955143

Опубликовано: 30.08.1982

Авторы: Штелинг, Штумпф

МПК: G08B 17/10

Метки: дымовой, извещатель

...разделительному элементу, усилителю-детектору, дополнительному интегратору и пороговому элементу, выход которого соединен с другим входом элемента И. 1 О 15 20 25 30 Усилитель 5 синхронизирован с излучателем таким образом, что усиление выходного сигнала фотоприемника 2 осуществляется только при наличии выходного сигнала модулятора 4.Поскольку прямое излучение излучателя 1 не попадает на фотоприемник 2, то на выходе фотоприемника 2 отсутствует выходной сигнал и, следовательно, отсутствует выходной сигнал усилителя 5. При этом выходной сигнал дымового извещателя отсутствует.Рассмотрим работу устройства при появлении в приемной камере дыма.Импульсное излучение излучателя 1, отражаясь от частиц дымового аэрозоля, попадает на...

Номер патента: 960879

Опубликовано: 23.09.1982

Авторы: Канавин, Филиппов, Щаницын

МПК: G08B 17/10

Метки: дымовой, извещатель, пожарный

...сведения лучей, а опорный световой луч 8 оптически связан с фотоэлементом 4 через дополнительный прерыватель 9 с 2 р экраном 10 и узел 7 сведения лучей. Выход фотоэлемента 4 через усилитель 11 подключен к коммутатору 12, Выходы коммутатора 12 через первый выпрямитель 13 и второй выпрямитель 14 под- у 5 ключены к элементу 15 вычитания, выход которого соединен с сигнализатором 16, Выход генератора 17 подключен к счетному входу триггера 18, выходы которого подключены к управляющим входам коммутатора 12.Устройство работает следующим образом.При отсутствии дыма в контролируемом объеме . интенсивности рабочего35 светового луча 3 и опорного светового луча 8, действующие на фотоэлемент 4, одинаковы. Поэтому на выходе фотоэлемента будет только...

Номер патента: 963027

Опубликовано: 30.09.1982

Авторы: Каратеев, Попов

МПК: G08B 17/10

Метки: дыма, извещатель

...сигнал появляется и в том случае, когда основнойисточник по,какой-либо причине(например, отсутствия контакта) вышелиз строя, поскольку источники светавключены параллельно. Известное устройство в режиме контроля можетпроверить работоспособность всейсхемы за исключением основного источника света. Контроль показывает,что схема работоспособна, но привыходе из строя основного источникаона работать не будет.Цель изобретения - повышение на"дежности контроляПоставленная цель достигаетсятем, что основной и деполнительныйисточники света соединены последовательно, а параллельно с дополнительным источником соединен ключ, суправляющим входом которого соединена кнопка управления.На чертеже приведена блок-схемапредлагаемого сигнализатора дыма....

Номер патента: 963028

Опубликовано: 30.09.1982

Авторы: Берман, Лебедев, Ливанов, Штелинг

МПК: G08B 17/10

Метки: дымовой, извещатель

...постоянного напряжения. на выходе импульсного реле 6 обеспечивается тем, что при наличии 65 выходного импульса элемента И 5 тран- зистор 8 импульсного реле 6 открыт базовым током через резистор 10 и открытый транзистор 7, шунтирующий конденсатор 11, а во время паузы между выходными импульсами элемента И 5 транзистор 7 закрыт, а транзистор 8 открыт током заряда конденса-. тора 11, протекающим через резистор 10 и переход эмнттер-.база транзистооа 8. Таким образом. импульсное реле 6 обеспечивает задержку сигнала на выходе по отношению к сигналу на входе на время й, (определямое величиной Й и С), превышающее период повторения выходных импульсов элемента И 5.При появлении выходного. напряжения импульсного. реле 6 пропадает...
