Прибор, замыкающий сигнальную цепь при повышении температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 99
Автор: Давыдов
Текст

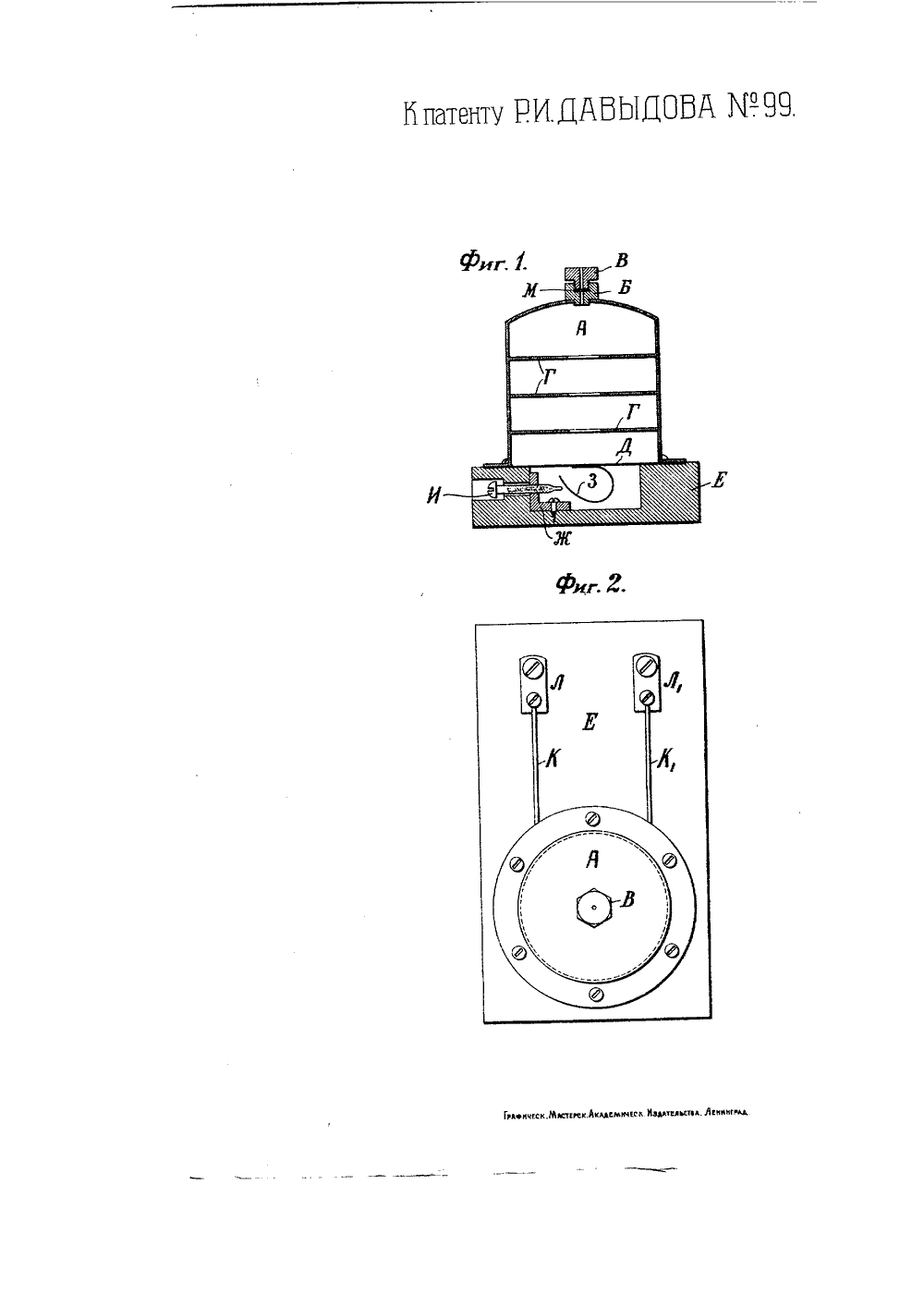

асс 7 ПАТЕНТ НА ИЗОБРЕТЕН ОП И САНИ октября 1918 г атенту Р. И авыдова, за(заяв. свид. М ленному73747 а). сигнальну амыкаю 1 це ии темпер ически повыш прибора, авт цепьатуры О выдаче патента опубликовано 28 распространяется на 15 ле Предлагаемый прибор предназначается для получения сигналов о внезапно по- высившейся до установленного предела температуре в помещениях или аппаратах, в частности для сигнализации о начавшемся пожаре в момент его возникновения.Система сигнализации основана на применении электрической энергии и действия теплоты, при чем теплота определяет момент подачи сигнала путем замыкания электропроводной цепи при подъеме до установленной заранее на приборе температуры, а электрический ток выполняет самый сигнал при посредстве звонка, сирены или др. способом,На фиг, 1 изображен общий вид прибора, а на фиг. 2 - разрез его.Прибор состоит из пустотелого цилиндра А, имеющего дно с отверстием, в которое ввинчен клапан, состояший из муфты Б с плечиком и пробки В, с сквозными каналами. При помощи резьбы пробка ввинчена в муфту; между пробкой и плечиками муфты зажата пластинка из асбестового картона М или другого вещества, пропускающего воздух, Внутрь цилиндра А вставлен радиатор Г, Г, состоящий из пластинчатых колец. При врач 1925 года Действие патентот 15 сентября 1924 года помощи фланца, закрытого эластичнойкрышкой - мембраной Д, цилиндр прикреплен к доске Е, имеющей углубле ние, в котором укреплена личинка Щс установочным винтом ХХ. К центру ; мембраны прикреплена контактная пру жина 3. Фланец цилиндра соединенпроводом К с борном ,7, а личинка - проводом К, соединена с борном .7,.Радиатор Г, Г имеет назначение быстро передавать внезапное повышение температуры воздуху, заключенному в ци линдре А; при нормальных, медленныхизменениях наружной температуры, ре гулирующий клапан БВ позволяет авто-матически уравновешиваться давлениямвнутри и вне цилиндра, благодаря чемуисключается возможность ложных сигналов.Для получения сигнала о пожаре, прибор устанавливают в здании близь потолка или крыши и соединяют про( водами с батареей или другим источни ком тока и с сигнальным аппаратом, напр., электрическим звонком, сиреной ( и пр., при чем последний устанавливаютв том месте, где желают получить сиг-нал, напр., в помещении сторожа, де, журного и пр. По указанию автора,при возникновении в любой части зда-Градуировка прибора производится ния пожара, нагретый воздух, собираясьпри помощи винта И, введя предварив верхней части помещения, достигнеттельно прибор с термометром в соответсигнального прибора, коснется стенок , ствующую температуру; передвижением цилиндра и чрез стенки и радиатор 1 установочного винта до соприкосноветепло передается воздуху или газу, на- ( ния с контактной пружиной, при укаходящемуся внутри цилиндра А, благо- зываемойтермометромтемпературе, уста- даря чему воздух в нем быстро расши- навливают чувствительность прибора на рится, надавит на мембрану Д, вслед- эту температуру.ствие чего контактная пружинка 3 коснется конца установочного винта Л,цепь замкнется и электрический токдаст сигнал; сигнальный аппаРат бУдетбо в , йри ор, автоматически замыкающий) электрическую сигнальную цепь при пор т т по н е температуРы пом -вышении температуры, действующий расщения В здании можно установитьши ен е 1 воз х л оширением воздуха или иного газа, по- несколько сигнальных пРибоРов в Раз.ме е о о й б ймещенного в замкнутый и снабженныйс " , лю и их цепь парал ( эластичной перепонкой с контактом релельно. Если требуется установка сиг , зервуар, отличающийся тем, что внутри нальных приборов в разных зданияхз арезервуара помещен радиатор и с подачей сигнала в одно место, тов цепь включают номерник, указываю-панщий место возникновения пожара.
СмотретьЗаявка
73747-а, 16.10.1918
Давыдов Р. И
