G07F — Монетные или подобные им автоматы

Номер патента: 1524076

Опубликовано: 23.11.1989

Автор: Изосимов

МПК: G07F 11/58

Метки: автомат, изосимова, торговый

...в горизонтальном положении при установкетранспортера в вертикальное положение. Однако транспортер можно устанавливать и в горизонтальное положение,а товар 4 располагают вертикально,например для продажи товара 4 в стеклянной посуде, например молоко, еслив бутылках, и т.п. При горизонтальном расположении транспортер можетиметь одну цепь 11 с установлениымина ней кронштейнами 10, а боковаястенка служит основанием,Устройство работает следующим образом,Сначала устройство загружают товаром 4 через окно 3 загрузки.Послезагрузки товара 4 на кронштейны 10первой ячеистой кассеты 5 включаютпривод кожуха 14, который через звездочку 12 и цепи 11 перемещает первуюячеистую кассету вверх. Затем загружают вторую кассету аналогично первой.Перемещают...

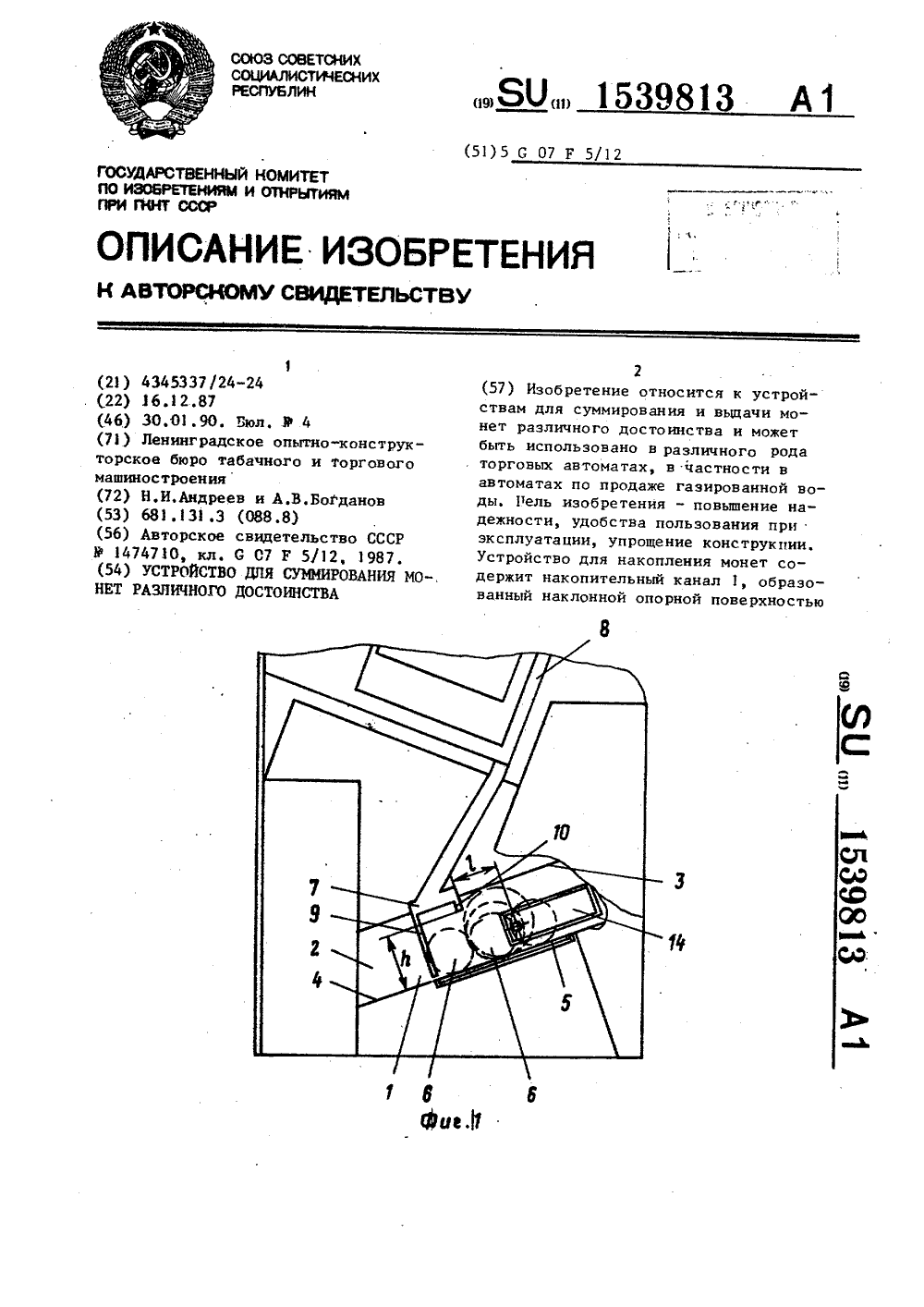

Номер патента: 1539813

Опубликовано: 30.01.1990

Авторы: Андреев, Богданов

МПК: G07F 5/12

Метки: достоинства, монет, различного, суммирования

...выполнена заслонка11 инкассирования, связанная с электромагнитом 12, сердечник которого пе"ремещает заслонку 1 перпендикулярнонаклонной опорной поверхности канала.На кронштейне 3 в зоне, общей длязаданного количества монет, размещендатчик 14 наличия монет, например, ввиде микропереключателя, который связан с электромагнитом 15 и может совершать возвратно-поступательное перемещение через прорезь 16 в основайии 2 в направлении, перпендикуляр-.ном плоскости монет, Расстояние отпервого плеча до датчика 14 меньшесуммы диаметров меньшей и средней монет и больше суммы диаметров двухменьших монет,Расстояние 1 от второго плеча 10до датчика 14 наличия монет меньшедиаметра наибольшей монеты.Устройство для накопления монетработает следующим...

Номер патента: 1541643

Опубликовано: 07.02.1990

Автор: Волков

МПК: G07F 5/14

Метки: автоматами, билетов, продажи

...данного сеанса, то с выходамонетоприемника 6 поступает единицана 8-вход тригГера 25 блока 9 и своим задним фронтом переводит его вединичное состояние, единица с выхода которого подается на вход элемента И 13 блока 3, Таким образом, зритель посредством и-го автомата обращается в блок 3, становится и нем"в очередь и ж 4 ет разрешения на выбор места и покупку билета.,щЕсли в кассу обратился один зритель, покупающий билет из п-го автомата, то на первом входе элементаИ 13 находится единица, а на первыевходы остальных элементов И 13 "13 ,с других автоматов подаются нули,43 6 5 15416Так как с выходов элементов И 131 Зи через элемент ИЛИ 14 на вход элемента НЕ 15 поступает нуль, на входэлемента И 11 с выхсща последнегоподается...

Номер патента: 1608717

Опубликовано: 23.11.1990

Авторы: Афанасьев, Васильев, Киселев, Холоденко

МПК: G07F 9/02

Метки: автоматов, неисправности, торговых

...отключением автомата от сети печатается на контрольной ленте,Если автомат, в котором использовано устройство, входит в группу автоматов, обьединенных в систему централизованного сбора и обработки информации, то для повышения эффективности обслуживания код неисправности вместе с номером автомата передается в систему сбора информации перед отключением автомата от сети.При включении автомата в сеть он не переходит сразу в режим обслуживания покупателя, а определенное время (например, 30 с) высвечивает на индикаторе 16 содержимое второго блока 4 оперативной памяти, если оно не равно нулю,При работе автомата во всех режимах информация, которую надо вывести на индикатор 16, записывается в блок 4 и выводится на индикатор 16 из блока 4...

Номер патента: 1615764

Опубликовано: 23.12.1990

Автор: Яшин

МПК: G07F 1/04

Метки: касса, средства, транспортного

...стойке 23, и на вторую сигнальную лампу 17 красно о цвета,На промежуточных остановках выходпассажиров осуществляется через среднюю и заднюю дверь, а вход только через переднюю, оснащенную системойконтроля,Для работы на автобусах, проездв которых стоит, например, 10 копеек,предусмотрено дополнительное устройство, содержащее второй электромагнит 22, устанавливаемый в корпусе 1. Для его подсоединения отключается перемычка 49 и на ее место подключаютвторой электромагнит 22, который ра-ботает следующим образом, При опускании первой монеты 57 срабатываетшестой концевой выключатель 14 и подает напряжение на второй электромагнит 22который растягивает четвертую пружину 8 и перемещает первуюсобачку 50 на один зуб храпового колеса 52. При...

Номер патента: 1640725

Опубликовано: 07.04.1991

Авторы: Батищев, Перфильев, Птуха, Широков, Щеляев

МПК: G07F 5/14

Метки: автоматической, аппарат, монет, монетный, подачи

...а наличие фиксирующего устройства предотвращает попадание в карман более одной монеты.Благодаря непрерывному циклу автоматической подачи монет в таксофон отпадает необходимость в операторе, который в настоящее время вынужден каждые 40-60 мин пересыпать большую сумму прошедших через таксофон ьюнет в процессе его проверки, отпадает необходимость и пересчета большойсуммы денег, как этом имеет место приповторной их загрузке. Все это повышает удобство эксплуатации, надежность и экономичность работы устройства контроля монетопроводящих узлов,например, таксофонов или любого другого монетного аппарата. Формул а из обр етения 1. Устройство автоматической подачи монет в монетный аппарат, содержащее корпус, в котором размещены накопитель....

Номер патента: 1649581

Опубликовано: 15.05.1991

Авторы: Калюжный, Лобасов

МПК: G07F 17/10

Метки: камеры, хранения

...2 в элемент 11 памяти. В блоке 6 сравнения сравниваются сигналы в элементах 10 и 11 памяти.Если на клавишу 20,2 установить предмет, масса которого уже была записана в цифровом коде в элементе 10 памяти при загрузке вещей в камеру хранения, то в элемент 11 памяти будет записан аналогичныйсигнал, При равенстве этих снгналов на выходе блока 6 сравнения появится сигнал "0" (а при неравенстве этих сигналов - сигнал "1"), который снимет блокировку с замка 14 задней дверцы камеры, и эта дверца может быть открыта (посредством. пружины или рукой за рукоятку). Одновременно этот сигнал с блока 6 управления поступает на триггер 12 и переключает его в исходное положение, что вызывает выключение коммутатора 3. При выключении коммутатора 3 сигналы с...

Номер патента: 1695345

Опубликовано: 30.11.1991

Автор: Изосимов

МПК: G07F 11/58

Метки: автомат, торговый

...квадратной формы и состоит из витрины 8, боковых стенок 9 и 10 и задней стенки 11, снабженной прорезью 7, совпадающей с прорезью 6 соответствующей трубы 5, жестко закрепленной на задней стенке. Консоли 2 пропущены через прорези в трубах и задних стенках шахт. Шахта 4 может быть снабжена боковыми стенками 9 и 10, выполненными иэ прозрачного материала, Шахта 4 может быть выполнена круглой или овальной формы и из прозрачного материала, Верхний переход соединения шахт выполнен в виде соединения продолжения задних стенок шахт, что обеспечивает непроваливание товара при переходе из одной шахты в другую. В шахте со стороны покупателя выполнено окно выдачи товара (не показано), а в шахте со стороны, противоположной покупателю, - окно загрузки...

Номер патента: 1722253

Опубликовано: 23.03.1992

Автор: Карло

МПК: G07F 5/24

Метки: выдачи, монет, приема, хранения

...барабана 13, т,е, может закодировать положение каждого отделения. Барабан 13 соединен посредством винтов 20 с пластиной 21 механизма типа мальтийский крест. Пластина 21 разделена посредством радиальных прорезей ЗЗ на множество и рабочих выступов 34 (и = 20 на фиг.4). Каждая прорезь ЗЗ в пластине 21 имеет ширину, превышающую ширину отделения (щели) 14. На ведущем валу 35, подвижно удерживаемым опорной пластиной 10 и приводимым во вращение двигателем 36, установлен удерживающий цилиндр 39 вместе с кривошипом 37 и рукояткой 38,несущей самосмазывающийся ролик 38 а,который входит в прорези 33 пластины 21. 5 10 15 20 30 35 40 45 При любом повороте ведущего вала 35 ролик 38 а, прокатывающий по прорези 33, вращает пластину 21 и затем...

Номер патента: 1815666

Опубликовано: 15.05.1993

Автор: Корабельщиков

МПК: G07F 17/34

Метки: автомат, игровой

...составляет 4-х значную комбинацию символов (цифр), Одновременно выходные сигналы с дешифраторов 11-14 записываются в элементы памяти 19 - 22,Кроме этого, при нажатии игроком кнопочного коммутатора К 1, в формирователе 47 импульсов образуется с определенной задержкой импульс считывания информации. записанной в элементы 41-44 блока 24 и в элементы 19 - 22 блока 5. Информация с соответствующих выходов а, б, в, г элементов памяти блока 5 и выходов а, б; в , г элементов памяти блока 24 поступает на входы узлов 50-53 сложения по модулю два блока 49 формирования сигнала "Приз", Причем задержка формирования импульса сигнала считывания информации с элементов памяти должна быть не меньше времени прохождения импульсных сигналов с разрядов линии...

Номер патента: 2002308

Опубликовано: 30.10.1993

Автор: Изосимов

МПК: G07F 11/58

Метки: автомат, продажи, товаров, штучных

...тягового элемента накопителя обра зована продолжением тех же параллельнорасположенных цепей, что и для первой 2 и второй 18 ветвей, установлена на нижних звездочках 13 и 14, кинематически связанных с верхней звездочкой 11, Гибкий замк нутый тяговый элемент накопителя можетиметь и большее количество вертикальных ветвей, при этом емкость накопителя увеличивается пропорционально количеству ветвей. Для пропускания штучного товара 4 15 через нижние звездочки 12 и 13 на осях 15устаавливаот по две звездочки 20 и 21 по количеству параллельных цепей 5 соединенные штангами 22 с укрепленными на них полочками 23 для штучного товара 4, Яче истые кассеты 3 образованы в виде емкостикорпуса 1, ограниченной соседними полочками 23, установленными на...

Номер патента: 2004931

Опубликовано: 15.12.1993

Авторы: Васюнцов, Голдырев, Сысоев, Федоров, Штофов

МПК: G07F 9/06

Метки: касса, монет, сбора

...при открывании кассы, т.е. в предлагаемом решении пломба имеет новое свойство, а именно разрушаться. Применение пластины, введенной в два соосных отверстия на передних стенках крышки и корпуса, известно и идентично использованию штифта. скрепляющего две стенки, но выполнение пластины вместе с лепестками, расширяющимися в сторону фланца, не обнаружено. Зацепление лепестков своим торцом за внутреннюю поверхность стенки корпуса можно считать эквивалентным широко известному принципу работы защелок, однако в предлагаемом устройстве замка лепестки, выполненные за одно целое с пластиной. расположены в одном отверстии (на стенке крышки), а в другом отверстии (на стенке корпуса) расположена пластина, что позволило одновременно обеспечить два...
