Устройство для суммирования монет различного достоинства

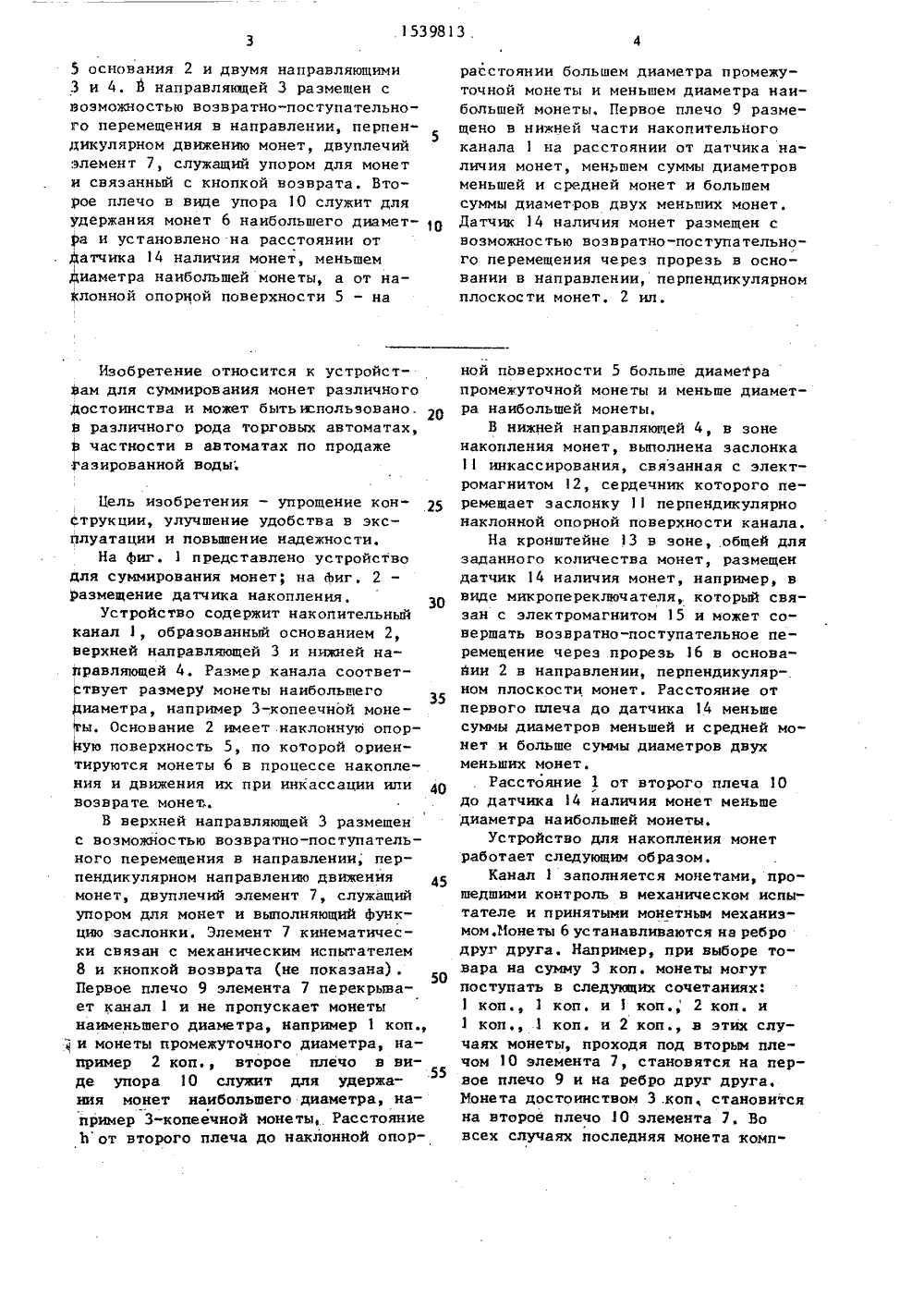

1539813 . 5 основания 2 и двумя направляющими 3 и 4. В направляющей 3 размещен с воэможностью возвратно-поступательного перемещения в направлении, перпен 5 дикулярном движению монет, двуплечий элемент 7, служащий упором для монет и связанный с кнопкой возврата. Второе плечо в виде упора 10 служит для удержания монет 6 наибольшего диамет О а и установлено на расстоянии от атчика 14 наличия монет, меньшем иаметра наибольшей монеты, а от налонной опорной поверхности 5 - на Изобретение относится к устройствам для суммирования монет различного 1 остоинства и может быть и пользовано. в различного рода торговых автоматах, 9 частности в автоматах по продаже Фазированной воды; Цель изобретения - упрощение конСтрукции, улучшение удобства в эксплуатации и повышение надежности,На фиг, 1 представлено устройстводля суммирования монет; на фиг, 2размещение датчика накопления.Устройство содержит накопительныйканал 1, образованный основанием 2,верхней направляющей 3 и нижней направляющей 4, Размер канала соответствует размеру монеты наибольшегодиаметра, например 3-копеечной монеты, Основание 2 ккеет .наклонную опоряую поверхность 5, по которой ориентируются монеты 6 в процессе накопления и движения их при инкассации иливозврате монет,В верхней направляющей 3 размещенс возможйостью возвратно-поступательного перемещения в направлении; перпендикулярном направлению движения 45монет, двуплечий элемент 7, служащийупором для монет и выполняющий функцию заслонки, Элемент 7 кинематически связан с механическим испытателем8 и кнопкой возврата (не показана) .Первое плечо 9 элемента 7 перекрывает канал 1 и не пропускает монетынаименьшего диаметра, например 1 коп.,и монеты промежуточного диаметра, например 2 коп. второе плечо в ви р.55де упора 10 служит для удержания монет наибольшего диаметра, например 3-копеечной монеты, РасстояниеЬ от второго плеча до наклонной опоррасстоянии большем диаметра промежуточной монеты и меньшем диаметра наибольшей монеты. Первое плечо 9 размещено в нижней части накопительногоканала 1 на расстоянии от датчика наличия монет, меньшем суммы диаметровменьшей и средней монет и большемсуммы диаметров двух меньших монет,Датчик 14 наличия монет размещен свозможностью возвратно-поступательного перемещения через прорезь в основании в направлении, перпендикулярномплоскости монет, 2 ип. ной поверхности 5 больше диаметрапромежуточной монеты и меньше диаметра наибольшей монеты.В нижней направляющей 4, в зоненакопления монет, выполнена заслонка11 инкассирования, связанная с электромагнитом 12, сердечник которого пе"ремещает заслонку 1 перпендикулярнонаклонной опорной поверхности канала.На кронштейне 3 в зоне, общей длязаданного количества монет, размещендатчик 14 наличия монет, например, ввиде микропереключателя, который связан с электромагнитом 15 и может совершать возвратно-поступательное перемещение через прорезь 16 в основайии 2 в направлении, перпендикуляр-.ном плоскости монет, Расстояние отпервого плеча до датчика 14 меньшесуммы диаметров меньшей и средней монет и больше суммы диаметров двухменьших монет,Расстояние 1 от второго плеча 10до датчика 14 наличия монет меньшедиаметра наибольшей монеты.Устройство для накопления монетработает следующим образом.Канал 1 заполняется монетами, про"шедшими контроль в механическом испытателе и принятыми монетным механизмом.Монеты 6 устанавливаются на ребродруг друга. Например, при выборе товара на сумму 3 коп. монеты могутпоступать в следукщих сочетаниях:1 коп., 1 коп. и 1 коп., 2 коп. икоп 1 коп. и 2 коп., в этих случаях монеты, проходя под вторым плечом 10 элемента 7, становятся на первое плечо 9 и иа ребро друг друга,Монета достоинством 3 .коп, становитсяна второе плечо 10 элемента 7. Вовсех случаях последняя монета комп539813 Лапш тавитель А.РеД А.Кравч Редактор А,Лежнина Тех ук Корректор Мшеет Заказ 221 Тираж 365 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ ССС113035, Москва, Ж"35, Раушская наб., д. 4/5-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 изводствен лектует в накопительном канале необходимое число монет на заданную сумму, например на сумму 3 коп.При выборе товара на заданную сумму электромагнит 15 получает сигнал от кнопки выбора товара, при этом электромагнит 15, срабатывая, передвигает датчик 14 в прорезь 16. При наличии последней монеты или монеты наибольшего диаметра датчик накопления монет подает сигнал, разрешающий инкассацию монет, Заслонка 11 инкассирования убирается из канала, и монеты падают в кассу.Для возврата. монет нажимают на кнопку возврата, связанную с двуплечим элементом 7 через механический испытатель, который убирается из канала, пропуская монеты в чашу возврата. Формула изобретенияУстройство для суммирования монетразличного достоинства, содержащеенакопительный канал с наклонной опорной поверхностью, датчик наличия монет и расположенную в нижней частинакопительного канала заслонку, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции, повышениянадежности, улучшения условий эксплуатации, датчик наличия монет установлен в накопительном канале с 1 возможностью возвра но-поступательного перемещения в направлении, перпендикулярном плоскости монет, за,слонка выполнена в виде двуплечегоэлемента, первое плечо которого расположено в нижней части накопительного канала на расстоянии от датчиканаличия монет, меньшем суммы диаметров меньшей и средней монет и боль-,шем суммы диаметров двух меньших монет, второе плечо выполнено в видеупора, расстояние от которого до датчика наличия монет меньше диаметранаибольшей монеты, а до опорной поверхности накопйтельного канала - 2 я больше диаметра средней монеты именьше диаметра наибольшей монеты.
