G07D — Сортировка, контроль, размен, выдача и прочие операции с монетами; контроль или размен бумажных денег; контроль ценных бумаг, облигаций или подобных денежных документов

Номер патента: 152749

Опубликовано: 01.01.1963

МПК: G06M 7/02, G07D 5/02, G07D 9/04 ...

Метки: 152749

...ролик д, счетныи механизм 4 и электродвигатель а. Диск 1 снабжен ободом, составленным из двух частей - неподвижной б и шарнирно соединенной с нею подвижной 7. Конец части 7 снабжен направляющей прямой планкой 8, асположенной выше выходной щели и по касательной к окружности диска ограниченной подвижной частью обода, В верхней неп до - вижной части б имеется окно 9, служащее для выброса деформированных монет.П ращении диска монеты центробежной силой прижимаются7 к ободу и движутся по нему к выходной щели. Подвижная часть обода устанавливается на диске таким образом, чтобы выходная щель соответствовала достоинству (размеру) монет.152749Кондиционные монеты, двигаясь по ободу, проходят без задержки под планкой 8 в выходную щель и...

Номер патента: 154112

Опубликовано: 01.01.1963

МПК: G07D 5/08

Метки: 154112

...и течеие 1 - 1,б ее);.С 12 Пй 355.Кицс 1) планки ) ъОнетс) па част Б зязОр электро)13 Гнитя 3 ссру ъ 31 тно 0 пог 15. Есг и онста некаСствениая по сп;12 Г 3 у. Она ИЯИРЯБ.151(.ТС 5 и Кй на,130 ЗБРЯТЯ СЪ РРОЯТОВ, й ГО.1 НЯЯ МОИЕТЯ ИЗ ЗЯЗОРс 1)с 1 Г 1 Ит"Го ио.)51) эгс 1(троьсГнитя Нос)ь паст и рябос)иЙ кана( ПснытйСг(я.;)ЛССЬ онй ЗядСржпвс 1 СТС 51, оинр 35 СЬ Ий БЫСТП фИГМрНОГО рЫ 12 я 7 и (с)хй кос )Яздслит(ля 9. Посл( чего рслс элсктроб,окй Быкл)очяСт )птсзис ЭЛС;"ОМйГНИТЯ 5 И СО.)СИОН;я 11. ФГЪрпыЙ рычй) 7, БОЗБр,(шаясь под действием пружины 17 Б нс.;о)и)ос ног 0 кение. нйкимаст иа мо)с)м, котор 351 БО 3 рсъ 51 СВОсГО ДВикси;1 пОВОрйИВЯС рйз:1 с,и- ТСГ 1 Ь 9 И ПяЯСТ Через Каий)1 БЫ(Ос) В КяССу.1 резъъчьттс пй)30 рота монстой...

Номер патента: 155054

Опубликовано: 01.01.1963

МПК: G07D 1/00

Метки: 155054

...нарушает его. После этого, благодаря разности коэффициента трения пар ролик - монета и монета - монета, ролик 3 выводит монету из кассеты. Так как образованное срезом 5 проходное сечение нижней части кассеты пе препятствует выходу нижней монеты, но задерживает выход следующих монет, то они опускаются в кассете на величину, равную толщине выданной монеты.Выступы не усложняют и не удорожают конструкцию ролика, поскольку они могут быть отпрессованы за одно целое с его цилиндрической поверхностью. Предмет изобретения Устройство для поштучной выдачи монет по авт. св.147382, о т л и ч а ю щ е е с я тем, что, с целью исключения проскальзывания ролика устройства относительно нижней в стопе монеты, рабочая поверхность ролика снабжена равномерно...

Номер патента: 155055

Опубликовано: 01.01.1963

МПК: G07D 5/08

Метки: 155055

...- блок БП питаьп. Контакт К включает реле А, которое переводгт заслопк 1 В положение, показанное на с.еме ицктпро.1, монета про:одит на дальнеиший коцтроль. В случае опускация моцеть; меньшего диаметра, прибор це вклю;ается и монета возврагцастся. Ла. лее следет когТроль .,Оцеты ца магнитц 1 С своиства материала при поз 10 гци электромагнита 2, после чего монета Вводится в электромагнит. ИОЕ ПОЛЕ ВЫСОКОЙ ЧЯСТОТЫ, СОЗДаеаЕЗ 10 Е К 11 ТУ 11 КОЙ а ИНДУКТИВИОСТИО- леоательнОГО контура Генерап Ора .1, настроен нОГО на Определенц 1 О монету.При вкождеции этой монеты в вьсокочастотное поле Гецератора проис;,одит срыв генерации в ге 11 ераторе, фцксируюший заданную ве155055 личину изменения электромагнитного поля высокой частоты, и на...

Номер патента: 157571

Опубликовано: 01.01.1963

Авторы: Волховер, Гайсинска, Коган

МПК: G07D 1/04

Метки: шнабель

...стальную плиту 18, в которую в шахматном порядке по концентричным окружностям запрессованы установочные втулки 19 и 20, имеющие фигурные лазы 21 для прохода зуба собачек 11 и выхода монет. Наосновании магазина укреплены упоры 22, включающие микропереключатели, и два уст .новочных штыря (на чертеже не изобратены).В магазин вставляют кассеты 23 так, чтобы кахкдая из них вошла в соответствующую установочную втулку 19 и 20. Каждая кассета предназначена для моне г Оп 1 эеделенного дсстоинства.Монету для размена опускают в щель 21 мснетного механизма. Она попадает в испытатель монет, где контролируется. Работой испытателя монет управляет программный датчик монетного механизма. Если монета принята, монетныи механизм подает электричеСкий...

Номер патента: 157847

Опубликовано: 01.01.1963

МПК: B65G 31/04, G07D 1/00

Метки: 157847

...В днище гнезда имеются овальные отверстия б. Козырек 2 имеет также скос 7, благодаря которому остающиеся в бункере предметы падают на диск плашмя. На диске 3 размещены ворошители 8. Привод устройства осуществляется от электродвигателя 9, установленного на раме 10. Под диском 3 на кронштейне 11 закреплены пружинные упоры 12.В гнездах 5 диска 3 могут разместиться несколько предметов небольшого диаметра или один большого, например, три однокопеечных монеты, две двухкопеечных или одна двадцатикопеечная. Но в любом случае устройство будет выдавать только по одной монете,Работает устройство следующим образом. Засыпанные в бункер 1 монеты распределяются с помощью ворошителей 8 в гнездах 5 (по одной, по две или по три) и транспортируются...

Номер патента: 164168

Опубликовано: 01.01.1964

Автор: Ленинградское

МПК: G07D 5/08

Метки: испытания, монет

...со средней точкой. Контрольный орган содержит цепь автоматического смещения и емкости С 1 и С 2, Каждый из датчиков образован двумя катушками индуктивности, соединенными последовательно и расположенными с зазором для прохождения монет между ними. Цепь автоматического смещения, содержащая потенциометры И и Р 2, предусмотрена для настройки заданной частоты колебания контура и поддержания стабильности его, а емкость С 1 и С 2 - для задержки возобновления прерванной генерации.Смеситель состоит из двух выпрямителей (диоды Д и Д.) и усилителя (триод Т), на вход которого через выпрямители включены датчики. Выпрямители Д, и Д расположены таким образом, что при холостом режиме датчиков от них на усилитель поступают сигналы разной...

Номер патента: 167383

Опубликовано: 01.01.1965

Авторы: Никитин, Фролова, Чесноков, Шнабель

МПК: G07D 5/08

Метки: монет

...следующим образом, Через приемную щель монета попадает в механический испытатель 1, который проверяет ее размер, ферромагнитные свойства, направляя задержанные монеты и суррогаты на возврат. Проходя по монетопроводу, монета воздействует на переключатель 10, включая тем самым реле блока управления и подавая питание на электромагнит 2. Одновременно прекращается подача питания на отсекатель (на чертеже не изображен) и включается электромеханическое программное устройство в блоке управления. Возвратившись в исходное положение, переключатель 10 подает ток определенного напряжения на обмотку 3. Под действием электромеханического программного устройства срабатывает переключатель блока управления, обесточивая электромагнит 2. Заслонка...

Номер патента: 171188

Опубликовано: 01.01.1965

Авторы: Иоффе, Ленинградское, Техйичесемй

МПК: G07D 5/08

Метки: монет

...8.При введении в поле датчикзические свойства которого т а уси пово. . Пос- детекние подетектора опрого напрякенияния, а результпрна исполнитель7 о- й етствующийн для сраизма, и мо 20 ии при ыходпт ние доельного м выт абсоонения онения ты от а суррогата, фи отличаются о Подписная группа Ло 18 исоединением заявкиэталона, мост разбалансируется и возникает сигнал рассогласования, превышающий допустимые пределы. Сигнал рассогласования подается нлитель 4. Усилитель усиливает сигналрачивает его на соответствующий уго,ле этого сигнал поступает на фазовыйтор 5, на который опорное напряжедается с генератора.Посредством фазовоголяют разность фаз опорннапряжения рассогласоващий сигнал направляютмеханизм 6 и на индикаторРезультирующий сигнал,...

Номер патента: 171189

Опубликовано: 01.01.1965

Авторы: Иоффе, Ленинградское

МПК: G07D 5/08

Метки: тиотс, ткотехническля, ••бйб

...13.Ширина зоны может регулироваться такжеизменением амплитуды напряжения опорнойчастоты или напряжения срабатыванияисполнительного механизма,Фазовые детекторы 4 образованы выходными трансформаторами усилителей 3 низкойчастоты и блокинг-генератора и амплитудными детекторами, суммирующими два синусоидальных напряжения (опорное напряжениеблокинг-генератора и напряжение рассогласования измерительного моста). Фазовый детектор выдает сигнал, пропорциональньшразности фаз указанных синусоидальных напряжений,Исполнительные механизмы б содержатустановленные в монетопроводе заслонки сприводными электромагнитами, управляемыми фазовыми детекторами. Конструктивныеэлементы исполнительных механизмов начертежах не показаны.Индикатор б...

Номер патента: 175321

Опубликовано: 01.01.1965

Авторы: Ворона, Герди, Мамченко, Смертенко

МПК: B65G 31/04, G07D 1/00

Метки: выдачи, монет, поштучной

...заслонки выполнен в виде закрепленных снизу на подающем 1 диске копиров, например шести, с которыми взаимодействует рычаг, а щуп наличия монет - в виде подпружиненного штыря, установленного в отверстии рычага, и закрепленного на рычаге электроконтакта. 15На фиг, 1 схематично изображено устройство для поштучной выдачи монет, вид сбоку; на фиг. 2 - разрез по А-А фиг. 1 бункер 1 условно снят); ца фиг. 3 - вид Б на фиг. 1,В бункере 1 смонтирован подающий диск 2 20 с гнездами 8 для монет, Приемный желоб 4 снабжен щупом 5 наличия монет и заслонкой б с приводом.Шуп 5 наличия монет представляет собой подпружиненный штырь, свободно скользящий 25 в отверстии рычага 7, на котором закреплен электроконтакт 8.Привод заслонки высг, закрепленных...

Номер патента: 175758

Опубликовано: 01.01.1965

Авторы: Кадыков, Никитин, Чесноков

МПК: G07D 5/08

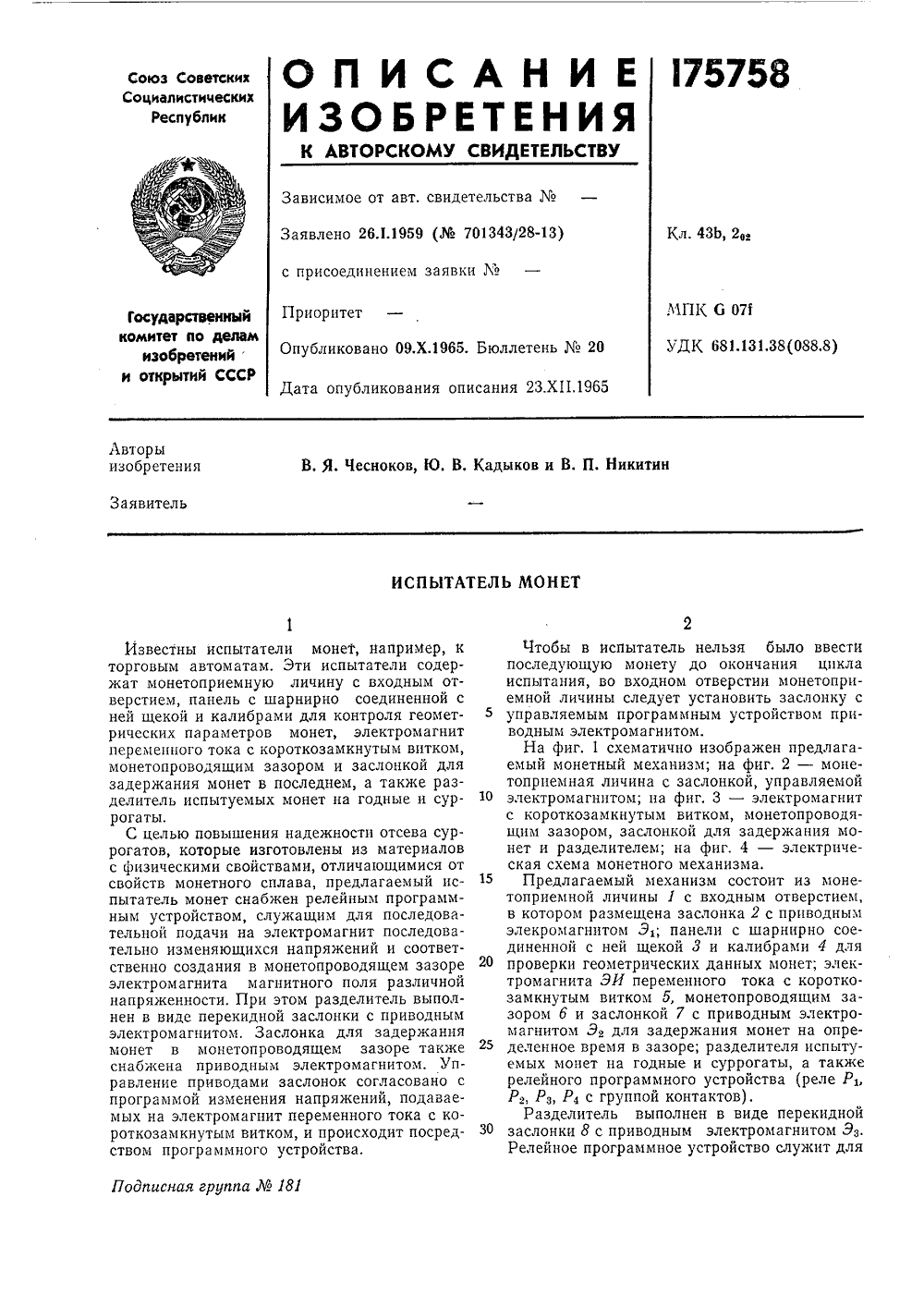

Метки: испытатель, монет

...групп, например на четыре, каждая из которых характеризуется определенным пределом потенциала удержания. Под последним понимается напряжение на электромагните ЗИ, при котором образец еще держится в зазоре, но при уменьшении напряжения на 1% он падает.Приводы заслонок 1 и 8 управляются посредством программного устройства в соответствии с заданным изменением напряжения, подаваемого на электромагнит ЗИ.У реле Рг, Рз и Рз время отпускания увеличено, например, до 0,4 сея путем включения кондесаторов.В электрическую схему, кроме перечисленных выше реле и электромагнитов, входят также конденсаторы С Сз, Сз и С, сопротивления от Яг до Яз (с помощью сопротивления Яз перестраивают испытатель с проверки монеты одного достоинства на монету...

Номер патента: 176731

Опубликовано: 01.01.1965

Авторы: Иоффе, Ленинградское, Чесноков

МПК: G07D 5/02

Метки: испытания, монет

...компактности оба органа контроля совмещены на одной позиции, причем орган котроля диаметра монеты выполнен в виде двух расположенных один над другим щупов - непроходного и проходного. На фиг. 1 изображена конструктивная схема устройства, в двух проекциях; на фиг. 2 - его функциональная схема,Устройство содержит орган 1 контроля состава сплава с катушкой 2 индуктивности, смонтированной на боковой стенке монетопровода 8, орган 4 контроля диаметра монеты, выполненный в виде щупов 5 и б, соответственно непроходного и проходного, и логический элемент 7. Последний получает информацию о составе сплава монеты и о ее диаметре и выдает информацию о доброкачественности монеты.В монетопроводе установлены заслонки 8 и 9, перекрывающие желоба...

Номер патента: 181892

Опубликовано: 01.01.1966

Автор: Гаврилов

МПК: G07D 5/02

Метки: достоинстви, сумл1

...формирователей 8, 9 и 10 возможно только ь случае поступления разрешения от формирователя 7, что, в свою очередь, возможно при освещспин датчика 2.В устройстве имеется один или несколько источников света 11, причем для попадания светового потока на датчики противолежащую им стенку выполняют или из прозрачного материала, или с отверстиями.В качестве примера шике описана работа устройства при определении достоинств и суммировании монет в 1, 2, 3 и 5 коп.При прохождении по монетопроводу (в месте установки датчиков) монеты достоинством в 1 конг она перекрывает датчик 2. В результате срабатывает формирователь 7, посылая при этом импульс на вход первого разряда счетной системы б,При перекрытии этой монетой по мере ее прохождения...

Номер патента: 184542

Опубликовано: 01.01.1966

Авторы: Айзенштадт, Генкин, Иоффе, Никитин, Чесноков

МПК: G07D 5/08, G07F 5/22

Метки: достоинства, монет

...по нижнему допустимому пределу.Следующий по ходу монет датчик 16 настраивается задатчиком 24 на контроль удельной электропроводности белых монет поверхнему допустимому пределу. Информацияс датчиков 15 и 16 поступает на логическийэлемент 35. Датчики 15 и 16 и логический элемент 35 образуют узел контрольного органа,выделяющий годные белые монеты, фРзические свойства сплава которых находятся впределах диапазона допустимых значений этихсвойств.Датчики 17 и 18 настраиваются соответственно задатчиками 25 и 26 на контроль удельной электропроводности желтых монет соответственно по нижнему и верхнему допустимым пределам.Датчики 17 и 18 и логический элемент 36,на который поступает информация с этих датчиков, образуют узел контрольного...

Номер патента: 185125

Опубликовано: 01.01.1966

Авторы: Бахирев, Московский, Овласюк, Сир, Страмнов

МПК: G07D 1/04, G07F 5/10, G07F 5/26 ...

Метки: автомат, монет, размена

...задержки,На коллекторах ступенеИ линии задержкипоследовательно во времени появляется отри 5 цательпыИ импульс.Прц появлении отрицательного импульса патриоде Т 5 открывается триод Т и включается реле 1 Р, При этом замыкается контакт1 Р - 1 и в цени катушек .1, и 1,. протекает мак 0 сцмальный ток.Отрицательный импульс ца первой ступенилинии задержки заменяется положительным, аца вторОИ ступеи положительный импульсзаменяется отрицательным.5 При появлении отрицательного импульса наксллскторе триода Т открывается триод 7и реле 2 Р срабатывает,Контакт 2 Р - 1 реле 2 Р и цепи питания катунек электромагнитного испытателя снимает цунтировку с сопротивления Я 1, ограничивающего ток в испытателе до предельного,контакт 2 Р - 2 реле 2 Р замыкает цепь...

Номер патента: 185597

Опубликовано: 01.01.1966

МПК: G07D 1/04, G07F 5/26

Метки: 185597

...монета проходит в накопительный канал 16, Если канал заполнен - монета попадает в монетопровод 37 и далее в кассу 11, гнутая монета остается на заслонке калибра 39 до начала следующего цикла, и когда включаются электромагниты 23 и 24 - монета падает в кассу.При поступлении в автомат монеты достоинством 15, 20 или 50 коп, выключаются электромагнит 24, соответствующие распределительные электромагниты 26, 27 или 28 и выдающие электромагниты, электромагнит 29 при приеме монеты 15 коп., электромагнит 30 при приеме монеты 20 коп, и электромагниты 29 и 31 при приеме монеты 50 коп. Из соответствующих накопительных каналов 16, 17 и 18 монета выдается на размен.При поступлении монеты достоинством 1 руб. электромагниты калибров 23 и...

Номер патента: 186216

Опубликовано: 01.01.1966

Авторы: Бахирев, Крупен, Овласюк, Сир, Страмнов

МПК: G07D 5/08

Метки: монет

...системы, каждая из которых Зо набрана из Ш-образных пластин электротехнической стали. Обе системы замкнуты шихтованными накладками 15 и 16, набранными из таких же стальных пластин. Накладки имеют вырез - монетопроводящий зазор - напротив среднего сердечника, на который наде та катушка. Этот зазор является местом наибольшей напряженности магнитного поля.В цепь катушки 3 (Е,) включено регулировочное сопротивление г, в цепь катушки 4 (1.,) - фазосдвигающая регулировочная ем кость С. С помощью г и С в электромагнитном испытателе устанавливают режим максимального тока и сдвига фаз электромагнитных полей.В общей части схемы имеется регулировочное сопротивление г посредством которого в испытателе устанавливают предельный ток.Регулировку...

Номер патента: 188172

Опубликовано: 01.01.1966

Автор: Гаврилов

МПК: G07D 5/08, G07F 5/22

Метки: достоинстви

...Д. УЗЛЫ ЛОПЧССКОй СХЕМЫ СВЯЗсЦЬ Меж,; собой тякм оорязом, то прием с:пЯлд любого цз датчиков цозможе: толко црц ол- ЦОВРЕ)ЕЦИО) ЦЯ,ИЧЦИ СИГЦЯ.с 1 ОТ ЦРЕДЫ,с Ц- ГО ПО ХО,д ХОцет даГЧИКа. )Тц ОтЛИЧця цс)З 3,)- Г Я От И С и ОГ Ь 3 0 и иЬ О О.1 ЬШ И Е Д а Т с 1 Ц К 1., Ц си 1,- .ер ицд 3 кгиццые, кстгорые долгоцечцсс дежцее мс 5 огсИтцых, применяемых и ци. стоящее црея.1 1 а ф ц г.с х с 3 и т ц и0 ц з 0 0 р я ж е ц 3ос : )- ПРОВОД С,сИТИ 1 КД )И, ПО КОТОРОМИ РОКС).Цхонета дс)стсишст 3 омкоп.; ци фцг. 2 о же, что цд фцг. 1, цо с монетой,остоццстю; 2 кс)п.; цд фиг. 3 - олок-схема предлагдемо С)ф-Р 01 С111 д стенке моиетоиротдд 1 симметричноС О 1 кр;1 яМ 1;С:ОЛОжС:1,1 ддТс 1 ИКИ 2 -- д, СЧЕТ 5ыц лок 6, цд,ример, с двоичной системойс.чстд и...

Номер патента: 191249

Опубликовано: 01.01.1967

МПК: G07D 5/08

Метки: 191249

...8 служит для управления разделительной пластиной 4.Электрическая схема приспособления состоит из индуктивного датчика 10 с двумя катушками 5, между обмотками б которых размещен монетопровод, генератора 7, выпрямителя 11, инвентируемого усилителя 12 на полупроводниковом триоде 13 и электромагнита 8,Датчик 10 является чувствительным элементом схемы, реагирующим на присутствие в электромагнитном поле (в монетопроводе 20 3) монеты из того или иного сплава, Обмотки б катушек 5 включены в колебательный контур высокочастотного генератора 7. Электромагнит 8 является исполнительным механизмом приспособления.25 Монеты различного достоинства сортируютна предлагаемом приспособлении следующим ооразом.Генератор 7 возбуждает в контуре (обмотках...

Номер патента: 193795

Опубликовано: 01.01.1967

МПК: G07D 1/00, G07F 11/16

Метки: выдачи, предметов, различных

...электрические конт Подвижный контакт связан с плас Контакты включены в систему управлройством, в частности в электрическую схему счетно-решающего блока.Монетами 15, предназначенными для выдачи и собранными в стопки, наполняют кассе. ты. При включении двигателя 7 вращение его вала через редуктор передается ходовому винту. Сидящие на винте гайки, вращению которых препятствует направляющая, поступательно перемещаются с закрепленными на них выталкивателями.Если на электромагнит установленного у кассеты приспособления подается напряжение, ролик проходящего под кассетой выталкивателя скользит по дну кассеты, и выталкиватель, захватывая при своем перемещении нижнюю в стопке монету, выталкивает ее из кассеты.Если электромагнит обесточен,...

Номер патента: 194444

Опубликовано: 01.01.1967

Авторы: Дмитрр, Ленинградское, Муравьев, Ссс, Чесноков

МПК: G07D 5/08

Метки: механизмах, монетных, отсева, суррогатов, ферромагнитных

...Канал 2 приема годных монет служит продолжением монетопровода 1. Нижняя его стенка смещена вниз относительно нижней стенки монетопровода, Мекду мопетопроводом и каналом 2 располагается вертикал 1 ный канал,3 отвода суррогатов. В углу, образованном монетопроводом и каналом 3, установлен постоянный магнит 4. Направление его намагничивания совпадает с направлением д 1 зижен 1151 монеты в монетопроводе. Магнит снабжен накладкой 5, выполненной в виде пластины из магнитного материала, закрепленной на о:ном из пол 1 осов, и расположен зак, что накладка 5 образусг концсвую часть нижней стенки монетопровода,Между магнитом и каналом 8 установлена клиновидная направляющая пластина 6 из не- магнитного материала,Действие устройства основано на...

Номер патента: 200933

Опубликовано: 01.01.1967

МПК: G07D 3/04

Метки: 200933

...сменный копир 22 со ступенчатым, имеющим наклонный участок, профилем.При перемещении пластины 7 упор 21 скользит по копиру 22, и сухарь в соответствии с профилем копира либо поднимается, либо опускается по оси 15, изменяя высоту зазора между собой и нижней стенкой желоба б.Таким образом, перемещением настроечной рукоятки 14 одновременно осуществляется изменение ширины желоба и положения сухаря. Шкала 13 имеет градуировку, соответствующую достоинствам монет, Рукоятка 14 фиксируется фиксатором (не показан) у определенного деления шкалы, что соответствует определенной ширине желоба и определенному зазору между сухарем 8 и нижней стенкой желоба.Подлежащие счету монеты засыпают в бункер 1. При включении приводного электродвигателя 8 диск...

Номер патента: 200935

Опубликовано: 01.01.1967

Авторы: Гаврилов, Лебедев, Одгайск, Селищев

МПК: G07D 5/08

Метки: комплекса, монет, свойств, соответствию, установленномуэталону, физических

...вторичных катушках. Напряжение на выходе катушек 4 складывается (геометрически) с напряжением, поступающим по цепи 7 компенсации, а суммарное напряжение, характеризующее уровень комплекса физических свойств монеты, после усиления и выпрямления подается на выходной блок,В случае, если контролируемая монета полноценна, величина поступающего в выходной блок 8 сигнала меньше определенного предельного значения, что приводит к изменению состояния триггера Шмитта. Длительность сигнала, поступающего в выходной блок, зависит от скорости движения монеты в монетопроводе и, как правило, является недостаточной для включения реле 9. Чтобы обеспечить такое включение, генератор 5 питают постоянным током с коллектора транзистора 12 по цепи 10 обратной...

Номер патента: 205396

Опубликовано: 01.01.1967

Автор: Чудов

МПК: G07D 3/04, G07D 9/04

Метки: монет, подобных, предметов, счета

...передачи.В ободе предусмотрен вырез, в котором 5 расположен выводящий зуб 1 б, образующийвместе с направляющей планкой 17 выходную часть направляющего желоба для монет. Расстояние между зубом и планкой можно менять в соответствии с диаметром подлежащих 0 счету монет. Для этого зуб поворачивают относительно его оси 18 и фиксиру 5 от штифтом, вводимым в одно из отверстий 19.Машина работает следующим образом, Монеты 20 определенного достоинства высыпают на диск 2, получающий вращение от элек тродвигате;5 я через клиноременную передау. Под действием центробежной силы монеты отб 1 зясывяОтс 5 ня Ср 55 фсрО сксвходт в желоб, образованный поверхностью этого диска и Выточкой В Оооде 4. Поскольку ширина 10 желоба установлена в...

Номер патента: 206207

Опубликовано: 01.01.1967

Авторы: Рапопорт, Фельбейн

МПК: B65G 31/04, G07D 1/00

Метки: выдачи, монет, подобных, поштучной, предметов

...состоит из бункера 1, смонтированного в нем диска 2 и шайбы 3, на которой закреплены захваты 4,Захваты 4 вместе с выступами 5 диска образуют на нем гнезда для монет. Толщина выс 1 упов 5 меньше минимальной толщины подлежащих выдаче монет. Шайба 3 сидит на оси б, связанной с приводом устройства.Диск 2 может поворачиваться относительно шайбы 3 с захватами 4 и устанавливаться в заданном положении, соответствующем требуемому размеру гнезд. Для фиксации заданного взаимного положения диска 2 и шайбы 3 служат винты 7; при повороте диска 2 высту пы 8 захватов 4 перемещаются в пазах 9 диска,Г 1 ри вращении шайбы 3 с диском 2 монеты10 увлекаются гнездами, образованными передними кромками захватов 4 и выступами 5.15 При приближении к прорези 11 в...

Номер патента: 206930

Опубликовано: 01.01.1968

Автор: Гаврилов

МПК: G07D 5/08

Метки: монет, подобных, предметов

...сигнал. В зависимости от величины сигнала с генератора 1, величины управляющего сигнала и чувствительности исполнительного устройства могут быть использованы усилители б, 7, 8. К датчику 2 генератора (катушке контура) подключен опорный элемент 9 с параметрами, эквивалентными предельным параметрам контролируемой монеты. На время контроля монеты цепь обратной свян и опорный элемент отключаются с помощью органа 10 25 управления.В период между измерениями опорный элемент 9 подключен к датчику 2. При наличии колебаний и в соответствии с этим при определенном состоянии исполнительного устрой ства 3 на генератор 1 подается управляющий сигнал, приводящий к срыву колебаний генератора. Отсутствию колебаний генератора соответствует другое...

Номер патента: 213437

Опубликовано: 01.01.1968

Автор: Гаврилов

МПК: G07D 5/08, G07F 5/22

Метки: монет

...20 У 50 У 20 г ЛУ 15 У 50 ЛУ 20 ЛУ 15 ЛУ 10 = У 50 - ЛУ 20 - Луьо - У 10 Суммарное действие, всех вспомогательных элементов 7 и монеты достоинством 10 коп, находящейся в поле катушки 2, на параметры генератора эквивалентно действию монеты достоинством 50 коп:У 50 ) ЛУ 10 + ЛУ 15 + ЛУ 20 + У 10 иТаким образом, при движении в поле катушки 2 монеты достоинством 10 коп. происходит срыв колебаний генератора. Возникающий при срыве колебаний сигнал отключает вспомогательный элемент с проводимостью ЛУ 10. Колебания возникают вновь, но поскольку У 50 (ЛУ 15+ ЛУ 20+У 10 м, при дальнейшем перемещении монеты повторного срыва не будет,В процессе контроля монеты 15-копеечного достоинства, монета занимает положение, когда ее действие на параметры...

Номер патента: 217090

Опубликовано: 01.01.1968

Авторы: Вайсбурд, Гаевский, Фролов

МПК: G07D 5/08

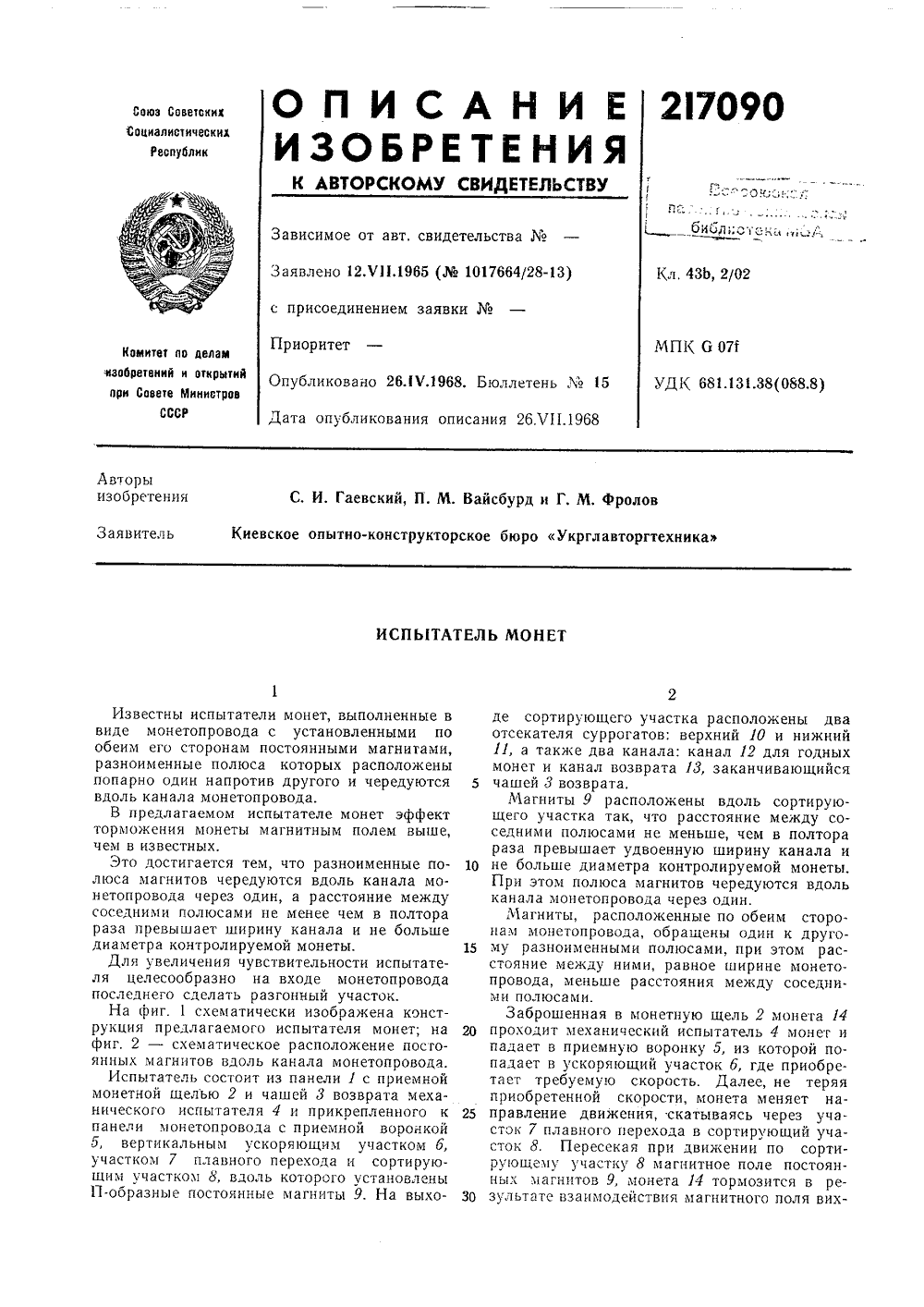

Метки: испытатель, монет

...ширину канала и 10 не больше диаметра контролируемой монеты.При этом полюса магнитов чередуются вдоль канала монетопровода через один.Магниты, расположенные по обеим сторонам монетопровода, обращены один к друго му разноименными полюсами, при этом расстояние между ними, равное ширине монетопровода, меньше расстояния между соседними полюсами.Заброшенная в монетную щель 2 монета 14 20 проходит механический испытатель 4 монет ипадает в приемную воронку 5, из которой попадает в ускоряющий участок б, где приобретает требуему ю скорость. Далее, не теряя приобретенной скорости, монета меняет на правление движения, скатываясь через участок 7 плавного перехода в сортирующий участок 8. Пересекая при движении по сортирующему участку 8 магнитное...

Номер патента: 257175

Опубликовано: 01.01.1969

Авторы: Болы, Добр, Иванов, Институт, Калмыков, Клубин, Морозов, Технической, Федорова

МПК: C07C 1/10, G07D 3/12

Метки: аппаратам, накопительное

...вертикальные желоба 6, Лоток 7, закрепленный над распределителем па осц, связанной с управляющим устройством 8 аппарата, вращается вокруг оси при помощи электродвигателя 9. Каждьш цз дисков распределителя снабжен электромагнитом 10, связанным с управляющим устройством аппарата и служащим для поворота диска на полшага.Электромагниты укреплены на неподвцжноц стойке 11, проходящей через отверстия 12 в дисках. Ячейки барабана расположены в несколько кольцевых ярусов.С помощью электромагнитов каждый дискможет устанавливаться в одно из двух фиксированных положений поворотом вокруг осц 3.В нормальном положении диски удерживаются пружинамц 1 т так, что трубчатые вертикальные желоба совпадают, образуя сквозной канал, а наклонные спуски...
