G07D — Сортировка, контроль, размен, выдача и прочие операции с монетами; контроль или размен бумажных денег; контроль ценных бумаг, облигаций или подобных денежных документов

Номер патента: 257897

Опубликовано: 01.01.1969

Авторы: Васильев, Кадыков, Чесноков

МПК: G07D 5/02

Метки: монет, подачи, приеме, сигналов

...путем п Изобретение относится к монетным механизмам, управляющим торговыми и им подобными автоматами и рассчитанным ца прием монет нескольких достоинств.Известны устройства для подачи сигналов о приеме монет разного достоинства, выполненные в виде монетопровода с последовательно расположеннылти датчиками,Для обеспечения надежности действия в предлагаемом устройстве в монетопроводс между датчиками установлены заслонки, каждая из которых имеет электромагнитный привод, управляемый предшествующим заслонке датчиком и реле времени.На чертеже схематически изображено устройство для подачи сигналов о приеме монет двух достоинств, имеющих различные диаметры, предназначенное для монетного механизма автомата для продакц газированной воды.Оно...

Номер патента: 234767

Опубликовано: 01.01.1969

Авторы: Гудин, Долгушев, Крупен, Монфред

МПК: G07D 1/04, G07F 5/10, G07F 5/26 ...

Метки: автомат, монет, размена

...(нажатием на кнопку КВ через блок питания) элементы схе. мы занимают исходное положение. Контакты реле РМ разомкнуты, индуктивный датчик 5, триоды Т 2 и ТЗ открыты, Т 1 триоды Т 4 и Т 5 усилителя электромагнита ЗЗМ закрыты. Индуктивные датчики 6 и 7 контроля выдачи размена и триод Т 8 закрыты, триоды Т 9 и ТО открыты. Индуктивный датчик 9 контроля инкассирования и триод Тб открыты, триод Т 7 сброса триггера запуска закрыт, Индуктивный датчик 8 контроля дополнения, триод Т 11, триод Т 13 усилителя включения реле 2 Р закрыты, диод Т 12 открыт. Триод Т 14 транзисторной задержки и триод Т 15 усилителя отключения автомата открыты, Генератор индуктивных датчиков возбужден.В тот момент, когда монета, опущенная в приемное отверстие и прошедшая...

Номер патента: 236884

Опубликовано: 01.01.1969

Авторы: Александров, Плетнев, Рензин

МПК: G07D 1/00, G07F 11/16

Метки: выдачи, достоинстви, монет, предметов, разных

...на фиг. 2 - общий вц; выталкивателя монет.Устройство содержит вертикальные цигиидрические кассеты 1 ц 2, выталкиватели 3 и 4, шарнирно закрепленные на втулках 5 и б с помощио осей 7 и 8, реверсцвный электродвигатель 9 и редуктор 10. Втулки 5 и б посажены на выходные валики 11 и 12 редуктора 10. Выталкиватели 1 и 4 удерживаются плоскими пружинамц 13 и 14 ь горизонтальном положении. Г 1 р едмет бр ения Устройство дл 25 стоцнств и т. и. таниях цли пошт ные кассеты для ними механизм в ными выталк;в 30 двигателе, отля выдачи предметов онет разных дов различных сочежащее вертикальасположенный под рнирно закрепленонет и приводным тем, что, с целью учно, содер монет и р ыдачи с ша ателямц м чают 1 с. сяИзвестны устройстпредметов,...

Номер патента: 236885

Опубликовано: 01.01.1969

Авторы: Александров, Волховер, Григорьев, Дмитриев, Лившиц, Панов, Плетнев, Рензин

МПК: G07D 5/08, G07F 5/22

Метки: механизм, монетный, торговымавтомлтал

...цену товара. Ьлок рассчитан на три люоые цены в пределах, например, от 5 коп. до 3 руб. каждая. В автоматах для продажи товаров более чем по трем ценам количество блоков увеличивают.Индикатором 4 являются газосветные цифровые лампы, показывающие сумму принятых монет.Работает монетный механизм следующим образом.Монета, опущенная в приемную воронку б, проходя по монетопроводу 8, воздействует на датчик поступления 9. Последний посылает сигнал программному устройству блока управления 2. Программное устройство закрывает заслонку 7, и стакан 19 накопителя 14 занимает положение накопление; датчик достоинства монет 10 подготавливается к приему монеты, включается блок щупов 18, сигнал достоинства от которого поступает в счетно-решающее...

Номер патента: 250560

Опубликовано: 01.01.1969

Авторы: Всесоюзна, Кричевский

МПК: G07D 1/02

Метки: выдачи, монет, поштучной

...ним, укреплены диски с зубьями, выступающими над цилиндрической поверхностью на высоту, меньшую толщины подлежащих выдаче монет,На фиг.мого устром етрии.Устройство состоит из вертикальной кассеты 1, заканчивающейся гнездом 2, расположенной под ней опорной пластины 3, регулировочной гайки 4, установленной в прорези неподвижного кронштейна 5, и ролика б, свободно установленного на горизонтальной оси под гнездом 2. На обоих торцах ролика укреплены диски-сбрасыватели 7 и 8. Вылет зубьев сбрасывателя над рабочей цилиндрической поверхностью ролика б не превышает толщины выдаваемых монет. Рабочая поверхность ролика изготовлена из фрикционного материала, например резины. Гнездо 2 в своей нижней части имеет косой срез 9, образующий проход...

Номер патента: 251290

Опубликовано: 01.01.1969

Автор: Небрат

МПК: G07D 1/02, G07F 5/12, G07F 5/24 ...

Метки: монет, накопитель

...инкассатора 12. Кассета имеет прорези 18 для передвижения весового рычага. Монетопровод и кассета соединены и установлены с наклоном, равным 15 - 25 в сторону углубления (камеры) кассеты. Глубина кассеты соответствует суммарной толщине стопы монет, набираемых на весовом рычаге за цикл работы. Для привода заслонки-инкассатора может быть использовано реле РПТ.Очередная подаваемая по монетопроводу монета ударяется о покатое,дно, отчего теряет свою инерционную силу, скатываясь в кассету, ложится на рычаг и сдвигается в углубление (камеру), давая путь следующей монете. Последняя монета нарушает равновесие рычага, и он вместе с набором монет опускается вниз по прорези до заслонки-инкассатора 12, на которой монеты останавливаются и...

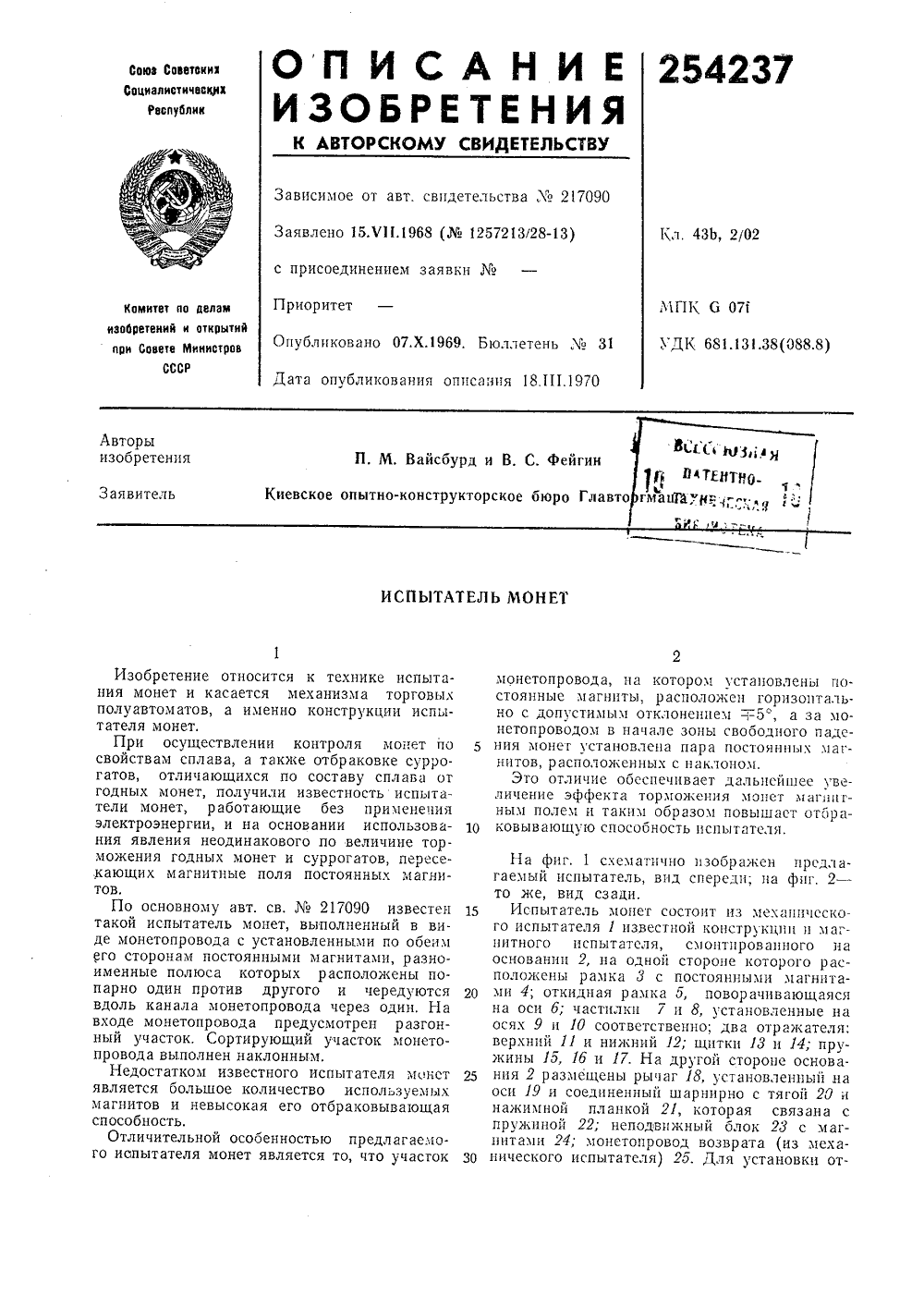

Номер патента: 254237

Опубликовано: 01.01.1969

Авторы: Вайсбурд, Фейгин

МПК: G07D 5/08

Метки: испытатель, монет

...отражателей 11 и 12 в нужное положение служат регулировочные винты 2 б.Рамка 3, неподвижный блок 23 и откидная рамка 5 образуют монетопровод предлагаемого устройства. По бокам монетопровод ограничен рамкой 3 и блоком 23, снизу - рамкой 5 и сверху - открыт.Монетопровод содержит ускоряющ й участок А и сортирующий участок Б. Сортируются монеты при помощи четырех постоянных магнитов 4, залитых в рамку 3, и четырех постоянных магнитов 24, залитых в блок 23. Магниты заливаются заподлицо с внутренними боковыми поверхностями монетопровода. Расположены магниты таким образом, что их полюса чередуются по ходу монеты: разноименные полюса магнитов рамки и блока расположены друг против друга. Расстояние между рамкой и блоком, т. е. ширила...

Номер патента: 276553

Опубликовано: 01.01.1970

Авторы: Опубликовано, Присоединением, Фролов

МПК: G07D 1/00, G07F 5/18

Метки: выдачи, монет, поштучной

...При встрече с монетой 12 оц упирается в цее и поворачивает цакошпсль 3 вокруг вертикальной осц 4 до тех пор. пока монета це войдет в зацепление с фцкспрующей собачкой 7, в результате чего накопитель остановится.Прц зацеплегип монеты с собачкой гнездо 2 диска 1 перекрывается заслонкой 11, укрепленной ца накопителе 3, а в схеме управления размыкаются контактные группы датчиков 13 наличия монет.При дальнейшем вращении диска щуп наличия монет, являющийся одновременно толкателем накопителя, продолжает совершать возвратно-поступательное движение, а накопитель, зафиксированный собачкой, остается на месте, и заслонка перекрывает гнезда па.Заказ 30334ЦНИИПИ Когиптста Тирагк 430делам изобретений и открытии при Москва, Ж, Раугиская иаб., д, 4...

Номер патента: 276556

Опубликовано: 01.01.1970

Авторы: Ленинградское, Никитин, Чесноков

МПК: G07D 5/08

Метки: испытатель, монет

...контроля: во внутреннем переменном электромагнитном поле первичной обмотки, где он служит магнитопроводом между первичной и вторичной обмотками.Первичная обмотка катушки подключена к источнику тока определенной частоты и амплитуды, а со вторичной снимают сигнал в измерительную схему известного типа (источник тока и измерительная схема на чертеже не показаны). Выбор расстояния между обмотками, параметров катушки, частоты и амплитуды питающего тока зависит от магнитных свойств и размеров монет денежной си стемы, децствующей в данной стране,Испытание монет с помощью описанногоустройства происходит следующим образом.Проверяемую монету б вводят в канал монетопровода 2, вследствие чего она оказывается во внутреннем переменном...

Номер патента: 282481

Опубликовано: 01.01.1970

Авторы: Абрамзон, Габинов, Контрол, Особое, Электроэррозионного

МПК: G07D 3/00

Метки: запоминающее, многоканальное, электромеханическое

...того же канала,Это позволяет увеличить надежность автомата методом дублирования каналов запоминающего устройства без увеличения количества элементов памяти и, следовательно, без снижения производительно:ти автомата.На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - разрез одного бараоанаНа валу 1 устройства насажены однотипные барабаны 2, каждый из которых образует один канал передачи сигнала, а общее количество барабанов равно количеству групп сортира)вки На каждом барабане равномерно расположены металлические пластилины - якоря 3, являющиеся элементами памяти, которые имеют два фиксированных положения - исходное и вытянутое, У торца каждого барабана жестко укреплены электромагниты 4, 5 и 6, срабатывающие...

Номер патента: 286858

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Ститут

МПК: G07D 7/06

Метки: банкнот, контрол5

...9, которое сканирует пх сначала с одной стороны листа, а затем с другой оба экземпляра каждой пары одцовремеццо. Бракованные банкноты выявляют путем поэлемецтцого оптико- электронного сравнения двух рядом расположенных банкнот.Сигналы от фотоэлектропрсобразователей поступают в логическую схему 10 преобразования и анализа, вырабатывающую сигнал брака при появлении сигнала разности в процессе сравнения, Сигнал брака через запоминающее 11 и исполнительное 12 устройства воздействует на приспособление 1 З, направляющее пару с бракованным экземпляром в магазин 14.При дальнейшем движении листы передаются ца второй перфорированный цилиндр 15, где контролируется обратная сторона банкноты вторым фотоэлектронным сканирующим устройством 16, В...

Номер патента: 303641

Опубликовано: 01.01.1971

Авторы: Бакулин, Воронцов, Гудин, Крупен, Монфред, Федоров

МПК: G07D 1/04, G07D 5/08, G07F 5/24 ...

Метки: многономиналбное, монетоприемное

...усилителя электромагнитов 53 М, 63 М и 73. механизма выдачи размена закрыт, триод Т инвертора закрыт, триод Т усилителя включения электромагнита 13 М заслонки входного канала открыт. Контакты реле РМ 1,РМ и РМ испытателей монет по сплаву разомкнуты. Индуктивный датчик 21 контроля выдачи размена закрыт, триод Тз закрыт, триод Т 1., открыт, триод Тд включения реле 1 Р закрыт. Индуктивные датчики 14, 15, 16 контроля инкассации открыты, триоды 7, То, , открыты, триоды Т 9, Т.1 и Т з закрыты. Триод Т 1 транзисторно-емостной задержки открыт, триод Т,-, включения реле 2 Р оглю 1 сния автомата открыт, к 011 лспсатор С 5 заря)кен. Генератор индуктивных датчиков возбужден.В тот момент, когда монета, опущенная з приемное о)верст 1 е и прошедшая...

Номер патента: 307262

Опубликовано: 01.01.1971

Авторы: Михайлов, Мос, Московское, Нагибин, Ордена, Сычев, Федотов

МПК: G07D 5/10

Метки: гуртовой, качества, монетах, надписина

...на закрепленной и непрывно вращающейся монете, преобразование сигнала в серию электрических импульсов, дешифриров ание этих импульсов и обработка информации в электронных вычислительных машинах.Однако этот способ имеет ряд недостатков, отрицательно влияющих на точность контро- ля Это прежде всего необходимость точной установки монеты, строгая ориентация гуртовой надписи относительно плоскости и начала надписи, необходимость синхронизации вращения монеты и сканирования, стабилизация вращения монеты и т. д,Предлагаемый способ отличается от известного тем, что с целью повышения точности контроля, получают изображение гуртовой надписи, разворачивают изображение гуртовой надписи с цилиндрической поверхностимонеты в плоскость, проецируют...

Номер патента: 317087

Опубликовано: 01.01.1971

Авторы: Гурь, Ленинградское, Новожи

МПК: G07D 5/08, G07F 5/14

Метки: механизм, монетный

...выполнены на реле с емкостной задержкой,Программное устройство 1, управляющее работой ЗЛ 4 И, состоит из микропереключателя М двух реле 1 Р кочденсаторов С С, переменных сопротивлений Р Р, и диодов Д, - Д, Зти элементы определяют длительность включений ЗМИ и ЭО, контролирующих физические свойства монеты,Программное устройство 11, управляющее работой датчика достоинств ДД, содержит ми- СрОПЕрЕКЛ 1 О 1 атЕЛЬ М, РЕЛЕ РЗ, Рси РЬ, КОНдЕН- саторы Сч С;, С; и диоды Д, Д, Д 7. Зги элементы определяют длительность и режим работы датчика достоинств.При подаче сетевого питания конденсаторы СС программного устройства 1 заряжаются.1(огда в монетный механизм опускают монету, она, падая, нажимает на рычаг 16 микропереключателя 17, вследствие чего...

Номер патента: 331413

Опубликовано: 01.01.1972

Авторы: Гейфман, Коваль, Литовский

МПК: G06M 7/02, G07D 9/04

Метки: монет, подобных, предл1етов, счета

...монет с близкими геометрическими размерами (пары 5 и 50 коп., 3 и 20 коп., 2 и 10 коп.) осуществляется при нажатии клавиши, соответсгвующей этой паре.Машина работает следующим образом.Монеты из бункера 1 подаются на пита- тель 2, вращающийся от привода 3, Центробекной силой онц отбрасываются к периферии питателя, ограниченного неподвижным ободом 25 и направляются в канал калибровочного устройства, образуемый стенками пластины 10, отсекателем 11, буртиком 9 и диском питатсля 2.Пройдя канал, монеты пересекают световой луч счетчика 7, импульсы от которого поступают на электронный счетчик и далее па блокфЭ индикации количества прошедших монет. атем монеты попадают в мопетопровод 8 и далее к мешочной или другой таре.Для настройки машины...

Номер патента: 383088

Опубликовано: 01.01.1973

Авторы: Вител, Зац, Козьмин, Курпич, Кутовой, Подафа

МПК: G07D 9/00

Метки: монет, подсчета

...212, у(,еплсп:Ое па основан;и стрслкп весов /.Регистрирующий мсханпзм содержит дпс;13 печати, к 1(асяецО лепту .(т, элскт,)О.(2 ГнпЕ- ный обрезиненный молоток Ы, электромагнптпы Стоп 01 16, дпск 17 дл Пепос 1 едстВенп- го ьпзуального контроля. Для поворота диска слуКит двигаель 1(г и переда 2 19, па котО- рой пмеетс шта.га О с фотодподом 2.Предлагаемое устройство работает следу опим образом,П 1 и устаповкс касс( ГрабаВВас;12 Рг(калпчия кассь, затс - элсстроеаты -3 п ДВПГатель 9 сото)ып поворачпВе "т эсге(ет 1 Р маГнит 3 Вместе с двеэце кассы. Монетэ по 5 келобу 6 по-тугаот в бункер 8, Вызывая отклонение стрелки весов 7 на угол, пропорцпоН 2,7 ьный пх ессу, а следОВателы 0, н су:(ме.Далее приводится в действие регпстрпр,ющий...

Номер патента: 385302

Опубликовано: 01.01.1973

Автор: Ленинградское

МПК: G07D 9/04

Метки: монет, счёта

...8 для отвода монет, В вырезе ши 2бера 5 установлен подающий ролик 9, кинематически соединенный с приводом 10 посредством фрикционной муфты 11, которая при торможении и останове подающего ролика 5 9 обеспечивает непрерывное вращение привода 10, Счетный желоб 12 установлен вдоль траектории движения монет, так что стенка 13 канала 6 для прохода монет изогнута по дуге, сопрягающей внутреннюю поверхность 10 обода 3 и отенку желоба 12, Для счета монетприменен фотодатчик 14, а механизм 15 оста- нова монет выполнен в виде штифта 16, предназначенного для отсекания заданного коли.чества монет. Для отвода монет стенка 17 от.15 секателя 8 выполнена по,кривой, сопряженнойс внутренней поверхностью обода 3. Машина ,имеет загрузочный бункер...

Номер патента: 392531

Опубликовано: 01.01.1973

МПК: G07D 5/08

Метки: удкавторы

...цз двух пакетов железа - П-образного 7 и прямого 8. На один стержень пакета 7 надета катушка возбуждения 9. Другой стержень О снабжен короткозамкнутым витком 10, расщепляющим его полюс. Между этим стержнем и пакетом 8 образован открытый снизу монетопроводящий зазор 11. Ширина зазора соот.ветствует толщине сортируемых монет.По линейке 8 монета 12 скатывается в зазор 11, откуда стремится выпасть под действи.ем силы тяжести 6, но сила Р, взаимодействия с электромагнитным полем (выталкивающая сила) горизонтального участка расщепленного полюса поддерживает ее, и монета перемещается в направлении результирующей силы М.На выходе из зазора па монету действуетсила Р 2 взаимодействия с электромагнитным полем (выталкивающая сила)...

Номер патента: 363110

Опубликовано: 01.01.1973

Авторы: Бьев, Лисничук

МПК: G07D 9/00

Метки: монет, счета

...выполнен по дуге окруженности, центр которой наводится на оси вращения центробежного дис:ка. Благодаря этому край .подвижной пластины, вдоль которого монеты направляются в желоб, всегда является касательной к диску,На чертеже изобраиено предлагаемое устройство.5 Оно состоит из бункера 1, центробежногодискового питателя 2, привода питателя, содержащего электродвигатель 3 и фрикциочную передачу, образованную обрезиненным шкивом 4 и диском б, желоба 6 для счета мо нет со счетчиком 7, Щель для прохода монетобразует .подвижная пластина 8 и отсекатель 9, выполненный в виде сухаря и сидящий на оси 10.Механизм репулировки ширины желоба 6 и 15 лоложения отсекателя 9 имеет надстроечнуюрукоятку 11, сидящую на оси 12, и традуировочную шкалу И. В...

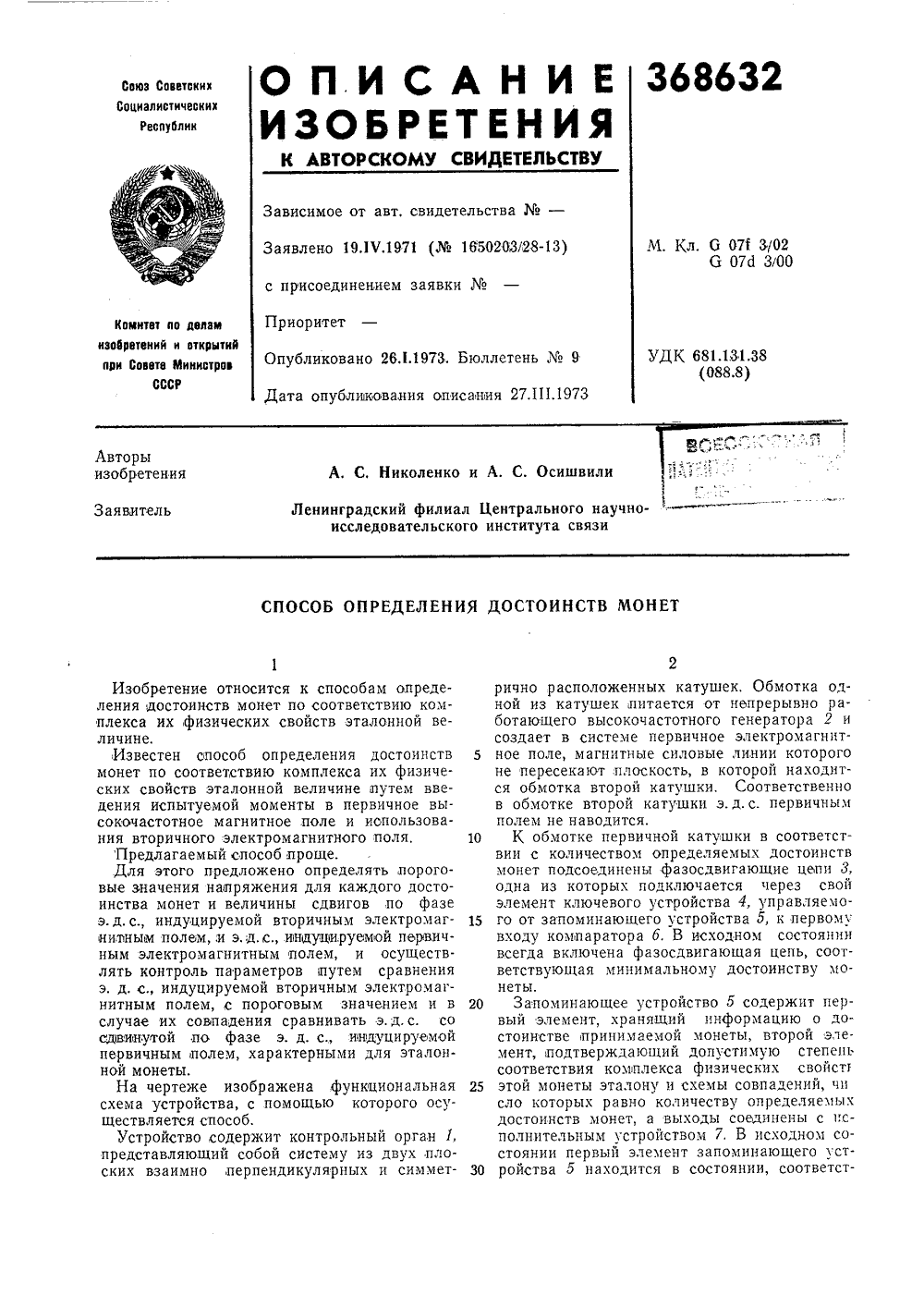

Номер патента: 368632

Опубликовано: 01.01.1973

Авторы: Вител, Осишвили

МПК: G07D 5/08

Метки: достоинств, монет

...достоинстве монеты в запомирающее усъройство б. Порог срабатывания пороговой схемы 9, в соответствии с состоянием первого. элемента памяти запоминающего устройства б, установлен выше максимально возможного значения э.д.с подаваемой на ее вход при определении монет минимального достоинства.По мере введения испытуемой монеты в контрольный орган 1 вихревыми токами, наводимыми в ней первичным электромагнитным полем, возбуждается вторичное электромагнитное поле, которое в обмотке второй катушки индуцирует э. д. с., пропорциональную степени введения и достоинству монеты,В случае определения монеты минимального достоинства эта э. д, с., подаваемая на вход пороговой схемы 9, не превышает установлечного в исходном состоянии порога,Элемент...

Номер патента: 413509

Опубликовано: 30.01.1974

МПК: G07D 5/08

Метки: 413509

...Взаимодействующее с испытуемой монетой. Влияние монеты, перемещенной в это ноле и действующей, подобно сердечнику соленоида, сказывается ца изменении состояния электрической схемы генератора тем сильнее, чем больше размер монеты, При некотором предельном ее размере происходит скачкообразное изменение сосгоянця схемы генератора. Варьируя параметр задатчцка, например потенциометра, осуществляют настройку датчика ца реакцшо прц взаимодействии его с монетой, имеющей размер больше заданного. В устройство входит несколько датчиков, каждый цз которых настроен на монеты какого-либо одного размера (достоццства). 1 атушки 1 датчика могут быть расположены ца монетопроводе в любом порядке, например в убывающем, т. е. таком, при котором первой...

Номер патента: 413510

Опубликовано: 30.01.1974

МПК: G07D 5/08

Метки: 413510

...к испытателям монет, предназначенным для определения достоинства последних по их полной электропроводности, т, е. размерам.Известны испытатели, содержащие индуктивный датчик, катушка которого установлена на монетопроводе.Датчик известных испытателей позволяет установить только, находится ли полная электропроводность контролируемой монеты вы ше или ниже предельного уровня. Поэтому для определения монет различного достоинства приходится использовать ряд датчиков, катушки которых расположены последовательно вдоль монетопровода, а между их полями су ществуют взаимные электромагнитные влияния, снижающие стабильность работы испытателей, затрудняющие их настройку.Предлагаемый испытатель монет обеспечивает более высокую точность контроля, осу...

Номер патента: 416715

Опубликовано: 25.02.1974

МПК: G07D 5/08

Метки: 416715

...3)яеъяя нл Вход по- роГОВОЙ схсъы 16, 1 е пре 1)ьппяст усЯ)Овлсн. ного Б сход:ом сосго.)нпп порога)гл жс э.д.с, подводится к перг)оь вход, дискриминатора 15.Счетная схема 17, Исходное сослояше которой соответствует ъ( ини мал ш)ому до с; о)шсп)у принпмаемои )донеты, через дспи(1)рл.ор 20 дери(ит оп(рыгым ключевой элемент 12 н эт 3- лОПыЙ сигял, Вряб)3 ыв,)съяй после элемс 1- та 9 сдвига фазы, нопл;яст;я второй вхо: аъГ)л)тудпо-фчзового дис(риминяторл 1,").1 слн испытусм яя мопс 1 я имсс Г компле(с фиЗИЧССКИХ СВОЙСТВ, БХОДЯЦИХ 13 (Н 5 СТИЪЫС прсдслы Отклонспия От э 1 л 0132, 0 1(я Вых(1,(, )мпл 1 уд)10 фазоБО 0 дискримн 12301) 15 с)1 Г- нал разо)ляпся стл 1 ОБ)1 тс 5 ъ 101 ьп 1 с пор 010130- го уровня, устаногл(пшого Б схеме 3 ъплгг),(-...

Номер патента: 424201

Опубликовано: 15.04.1974

Авторы: Губренко, Иоффе, Левитан

МПК: G07D 5/08

Метки: автомате, монет, монетном, отсева, суррогатов, телефонном, ферромагнитных

...МОНЕТ В МОНЕТНОМ ТЕЛЕФОННОМ АВТОМАТЕ На оси 4 по отнош укреплена вается ры 5 янным ма ней щеке внутренне рычаг 7 ч сблокиров О укреплена состоянии ней щеки ром), подвешена также щека о, внешняя снию и щеке 3. На внешней шске 5ось 6, вокруг которой поворачичаг 7 с укрепленным на пем постогнитом 8. Через прорсзь 9 во внеш магнит 8 может быть подведен к й щеке 3. Посредством выступа 10 ерез прорезь 11 во внешней щеке 5 ан с внутренней щекой 3. На осп 6 пружина 12, отводящая в исходном постоянный магнит 8 от внутрен(на чертеже изображено пунктиПри снятии микротелефона соответственно внутренняя и внешняя щеки 3 и 5 приводятся в рабочее положение, что характеризуется их сближением. Рычаг 7, упираясь выступом 10 во внутреннюю шску...

Номер патента: 425196

Опубликовано: 25.04.1974

Автор: Цодоков

МПК: G07D 1/00

Метки: выдачи, предметов

...адресователей номерных клавиш для набора номера пропуска с тремя рядами клавиш, соответственно единицы, десятки, сотни, по десять цифр в каждом ряду, причем каждая клавиша имеет два н. о. контакта; схему двусторон ней дешифрации, предназначенную для передачи импульса на исполнительный электромагнит и содержащую реле с двумя н. о, контактами в каждом; узел индикации (световое табло), предназначенный для визуального 15 контроля правильности набранного номерапропуска и выполненное в виде ламп десятичной индикации. Совокупность всех узлов обеспечивает включение электромагнита, соответствующего номеру пропуска.20 Принцип действия схемы, изображенной нафиг. 2, можно рассмотреть на примере набора пропуска под номером 990. В ряду клавиш 1 (в...

Номер патента: 240353

Опубликовано: 05.08.1974

Авторы: Айзенштадт, Генкин, Никитин, Чесноков

МПК: G07D 5/08

Метки: 240353

...на фиг. 2 с катушки; на фиг, 3 - электрическая устройства.Устройство ктивный датчик, с и 2,смонтированных на монетопроводе 3, и электронного блока 4, представляющего собой высокочастотный генератор, в колебательный контур которого включены катушки 1 и 2.5 Обе катушки имеют каркас 5 и сердечник 6из диэлектрического материала. В сердечнике параллельно оси катушки расположены стержневые ферромагнитные вставки 7. В сечении сердечник имеет форму прямоугольни ка, большая сторона 8 которого равна шири.не монетопровода 3. Монета, подлежащая проверке, проходя помонетопроводу 3, попадает в электромагнит ное поле катушек 1 и 2. При взаимодействиис полем монеты, уровень свойства сплава которой превышает уровень, на который настроен датчик,...

Номер патента: 440685

Опубликовано: 25.08.1974

Авторы: Губренко, Иоффе

МПК: G07D 5/08

Метки: автомате, монетном

...стальной заслонки 6, которая своимнаклонным выступом 7 перекрывает канал 5камеры суррогатов в случае прохождения годной монеты. Перемещается упругая заслонка6 под действием электромагнитного поля,15 создаваемого электромагнитом 8 кассирования, между полюсными наконечниками 9.Монета 3 (или ее суррогат), вводимая в телефонный автомат, контролируется датчиком2 годности монет. При этом возможны два20 случая: результаты контроля свидетельствуютлибо о годности монеты, либо о ее негодности.В случае годности, схема управления замыкает цепь включения электромагнита 8,который притягивает упругую заслонку 6.25 Наклонным выступом 7 заслонка 6 перекрывает канал 5 камеры суррогатов, и монета 3скатывается по наклонному выступу 7 в канал4...

Номер патента: 463279

Опубликовано: 05.03.1975

Автор: Руперт

МПК: G07D 5/04

Метки: монет, отбраковки

...механизмы для проверкиразмера, веса ц материала, перемещаются по наклонному желобу 1 к маятнику 2. Если по ступает монета 9 с гладким ребром, то последнее не оказывает сопротивления щупу 3 маятника 2, он свободно скользит по монете 9, которая прц падении описывает кривую 10, Прц падешш по кривой 10 монета 9 попадает 10 через отбраковывающее приспособление 11 вприемный канал годных монет.Если же в устройство вводится монета снакатным ребром (нежелательная), то она также по желобу 1 попадает в зону действия 15 щупа 3, где накатное ребро монеты оказывает сопротивление щупу 3, Монета 9 начинаег катиться, вращаясь по стрелке, при этом для такой монеты кривая 12 падения имеет другой вид ц монета направляется в отбраковоч пый канал.Прц...

Номер патента: 475645

Опубликовано: 30.06.1975

Авторы: Губренко, Джосан, Иоффе

МПК: G07D 5/08, H04M 17/02

Метки: аппарате, кассирования, монетном, телефонном

...поворачивающийся относительно оси 22, на одном плече которого укреплен груз 23, соответствующий, например, весу монеты достоинством в две копейки, реализуемый в виде постоянного магнита, воздействующего на монетный контакт 24, выполненный, например, в виде геркона. Конец другого плеча рычага 21 изогнут под углом 90. Весовой рычаг 21 укреплен на наружной щеке 9 и уста 5 1 О 15 20 25 зо З 5 40 45 50 55 60 65 новлен таким образом, что его загнутый конец входит в канал 1 при снятом микротелефоне устройства и выводится из него при повышенном микротелефоне.Особенность выполнения электрической схемы предлагаемого устройства (см. фиг. 4) заключается в том, что режим работы генератора 13, воздействующего через усилитель 25на электромагнит 3,...

Номер патента: 98185

Опубликовано: 30.10.1975

Авторы: Буряков, Перельмитер

МПК: G07D 9/00

Метки: автоматической, конвейерную, круглых, ленту, монет, например, плоских, подачи

...на его периферийной части неподвижным диском, достигая выточки в последнем, соскальзывают на наклонный лоток 5, с ко ого они поступают на конвейерную ленту.Для регулирования угла наклона бункера служит винт б.Главный вал 7 устройства монтируется на столе 8, плите 9 и подпятнике 10, закрывается крышкой 11 и приводится в движение через шкив 12 и редуктор 13.Настоящее устройство отличается от известных тем, что. с целью подачи изделий на лоток сплошным регулируемым по ширине потоком, гнезда вращающегося дна-диска имеют размер, обеспечивающий подачу Одновременно нескольких изделий. Над лОткОм установлена поворотная планка И, регулирующая количество подаваемых изделий иЬоо 98185сбрасываюшая лишние изделия в оункер. В нижней части лотка,...
