G07C 3/10 — с помощью счетных устройств

Номер патента: 131145

Опубликовано: 01.01.1960

Автор: Михайлов

МПК: G07C 3/10

Метки: подсчета, поковок

...подсчета поковок непосредственно на горизонтально-ковочных машинах при штамповке усложнена тем, что счетчик не должен производить отсчет холостых ходов и ходов при съеме облоя.Предлагаемое устройство для подсчета поковок при штамповке состоит из подпружиненного рычага, расположенного на упоре, и счетч 1- ка. Заводной рычажок счетчика находится в зоне расположения ограничителя подачи заготовок для срабатывания при перемещении ограничи 1 еля только при рабочем ходе машины, что исключает ложные срабатывания счетчика.Общая схема устройства показана на чертеже.Рычаг 1 поворачивается вокруг оси 2 при нажатии на ролик о подающей штангой (показана пунктиром), преодолевая усилие пружины 4. При работе горизонтально-ковочного оборудования верхний...

Номер патента: 132438

Опубликовано: 01.01.1960

Автор: Кауфман

МПК: G07C 3/02, G07C 3/10

Метки: величин, заданных, исполнительного, органа, отсчета, перемещений

...кон. сполнительного органа, отл иво для отсчета заданных в ана машины, содержащеевключенными в кинематичесмашины вращающимися к ывной связью и управляющ опережением, и исполнител ических цепей управления и Отсчет заданных перемещений исполнительных органов машины и их регистрация при помощи подачи импульса производятся обычно датчиками с набранными размерами, кинематически связанными с исполнительным органом машины. При непрерывной кинематической связи отсчет может производиться при значительной скорости, но при наборе на датчике размеров необходимо для подачи предварительной команды устанавливать опережение на каждом отсчитывающем элементе, порядок которого следует за элементом, отсчитывающим значение нуля или близкое к нему. Датчики с...

Номер патента: 134074

Опубликовано: 01.01.1960

Авторы: Бардин, Марков, Пушкин

МПК: G07C 3/10

Метки: выработки, машин, привод, счетчику, учета, чесальных

...к счетчику выработки, выполнен в виде коробки 1, установленной на раме машины. Внутри этой коробки смонтированы червячная шестерня 2, передающая движение механизму счетчика (на чертеже не показан) и вращаемый передачей от съемного барабана вал 8, на нижний конец которого свободно посажена втулка 4, подпираемая пружинной 5, На верхний конец вала 8 свободно надет двигающийся по вертикали и сцепляющийся с червячной шестерней 2 полый червяк б, нижний конец которого снабжен бортиком и надетым поверх его кольцом 7, которое посредством соединенного с ним троса 8, перекинутого через блочек 9, связано с ползушкой 10 электроостанова (по авт. св.Мо 124851).При пуске чесальной машины ползушка 10 отводится в заднее положение, увлекая за собой...

Номер патента: 135704

Опубликовано: 01.01.1961

Автор: Кауфман

МПК: G07C 3/10

Метки: величины, дистанционного, исполнительного, органа, отсчета, перемещений

...и 6 датчикаНредварител)нюй команды. 1(онтактное кольцо датчика ИС)ОГНИТЕГ)ЬНОЙ КОХ 2 НДЫ Свяаа 0 С КонтактаМИ РЫс 2 ГО)3 )3)Ранг)ЕН 51 На)ОРПОГО )ЕХс 1 ППЗМа с 1 НЯЛОГННО ДЗЧИК ПРЕДВВРТЕЛЬНО КОМс)НДЬ.Г 1 р е д м е т Г а ор е т е н и яУсгроСтво для дпстационного отсчета величины перемещений ис- НогБИТЕ(1 ЬНО 0 ОРГана Ман 3 ПЬ,(ОДЕРЖс 313 ЕЕ ДВс 1 СВ 532 ННЫХ С ПГПОЛНИТЕ 1 ЬНЫОР) ано МаЩГНЬ Дтсииа РОТОРПОГО Тнна, СОЕДИНЕННЬХ МЕЖД) обой непРе 1)ь 3)но 3 1 еРе,аче и (п)с)Б,)5 по)3)их 30;аей 3)РедваРите)ьпон, но;с)- Б 2 СМОП С ОПЕЕЖЕПС)3, 13 ИС 0,П 33 ЕГЬ)ОИ Команд ОСРЕДСТБОКОТанг ых КОСси, 3)вапмодеЙСТБс)0 цх через кОптактные 13)етки с шинами Н 2- 0)1)3ГО х:еханиама, 0 т л и ч 2 н) и е е с 3 те), что, с целью Ооеспе)ения с 3)тОматнч(скОО...

Номер патента: 137314

Опубликовано: 01.01.1961

Авторы: Борисов, Винников, Данилов, Ефремов, Кузьмин, Мартынов, Подборный

МПК: G06M 7/00, G07C 3/10

Метки: подсчета

...один из которых замыкается при заданной длине заготовки от реле времени, а другой при срабатывании датчика во время рабочего хода ползуна пресса.На чертеже изображена принципиальная схема предлагаемого устройства.При продвижении заготовки в прессе 1 она соприкасается с конктным упором 2 и замыкает его контакты, в результате чего на кашку 3 реле 4 задержки времени будет подано питание от сети, что зовет его срабатывание и замыкание контактов 5 и 6. Контакт 5 лючает контрольную лампочку 7, а контакт б подготавливает счетк 8 импульсов к срабатыванию, в цепи катушки 9 которого располоЯо 3731 ф Редактор Н. С. Кутафиг на Техред А. М. Токер КФормат бум. 70 Х 108/6Тираж 550и Комитете по делам изобретенийпри Совете Министров СССРсква, Центр М....

Номер патента: 142480

Опубликовано: 01.01.1961

Автор: Кузнецов

МПК: G07C 3/10, G10C 9/00

Метки: клавишного, механизма, пианино, репетиции, роялей

...тока, создаваемые соместной раоотой элсктрического замыкателя ударного механизма и датчика,На фиг. 1 изображена электрическая схема устройства; на фиг. 2 - кинематичсская схема ударного механизма.Устройство для определения репетиции клавишного механизма пианино и роялей состоит из ударного механизма, подвижного датчика и регистрирующего аппарата. Ударный механизм имеет два подпружиненных бойка 1 (для белых и для черных клавиш), взаимодействующих со сдвоенным кулачком 2, приводимым во вращение через гибЛо 142480 акгор В, В. Хазов Корректор К. А. Косаковск явицка схрсд г, Формат бу Тираж 550 о делам изобретений и Москва, Центр, М. Черк0 Х 108/ открытий при Сове асский пер., д. 2/6 Типография ЦБТИ, Москва, Петровка, 14 Поди, к печ,...

Номер патента: 150311

Опубликовано: 01.01.1962

Автор: Будников

МПК: G07C 3/04, G07C 3/10

Метки: почасовой, производительности, регистрации, учета

...оычаге 18, который посредством тяги 14 соединяется с якорем 15 соленоида 1 б, Обмотка соленои 1 б о ключается к источнику переменного тока через реле време 19.ни 17 и контакты 18, взаимодействующие с часовым механизмомКонтакты 20 реле времени выполнены нормально-замкнутыми. В кондекаждого часа при замыкании от часов контакта 18 напряжение подается одновременно на соленоид 1 б и катушку реле времени, При этомшестерни 7 и 8 размыкаются, и указатель с ползунком под действием150311собственного веса возвращается в нулевое положение. После этого с заданным интервалом реле времени размыкает контакты 20 и шестерни вновь входят:между собой в зацепление. Затем размыкаются контактгя 18, цепь обесточивается, и реле времени возвращается в исходное...

Номер патента: 154108

Опубликовано: 01.01.1963

МПК: G06M 1/08, G07C 3/10

Метки: 154108

...0 ио 12 совой стрелке препятствуе упор 5, 2 Врзщсп;ио против часовой стрелки - грузик 6.Счет числя 512 греВ 013 Осупсст Бл 5 с. 051 п 0301)ото)1 хри ГОВО 0 ко,1 ес 3 П 2 Один зУО пР к 2)кдом Н 2 Рс 13 С. 10 В 01 и)т ког 1 сс 2 В 11 зывпетс 51 дВижспием ОиметзллическоЙ и,12 стии /, ИОт 01)35 п 1)и исгрс 1;2:ии прОГПО 2 ется вниз, СоеДинетиый с пл 2 ст:;Ой Оськ 8 иод 2 опцй хр;:новик 9 опускзется при зтом н 2 Одии 3 б. Упсз г) прсдОВ)2 цист:3 ПО бимст 1 л.1 ичсской плвстины П 2 3О,1, 03 и.1 10 с.",слП 01 О. 31 р; хлзж;с 1 ии ОиМЕТВЛЛИЧЕСКВЯ ПЛВСТИИ 2 ВОЗ 3,)5 И 12 СТС 5 В;СХОДНОЕ ИО,10 ЖСИИЕ И ПОД 210- щий хр 2 повик повор 2 ИВ 2 ст КО,ссо;12 0 и . з О. Тк.31 Обрзом, пр:1 к 2 ждом НВГ 1)еВе и Охлвжс:ихрзи 30 с ко,10 0 сс 1 и.с иозор 2...

Номер патента: 154737

Опубликовано: 01.01.1963

МПК: G07C 3/10

Метки: 154737

...информации, а также цепи стирания информации.Датчики 1, установленные на станках и других агрегатах, выдают электрические импульсы по окончании изготовления той или инои детали или изделия. Импульсы запоминаются и суммируются (первич.ая обработка информации) диодно релейными десятичными счетчиками импульсов 2.По истечении заданного интервала времени прибор для программного запуска автоматических устройс 1 в, работающий от электрических импульсов, выдаваемых первичными электрическими часами 25, дает команду на запуск считывающего устройства 1 б, Блок считывания 15 считывает накопленную счетчиками импульсов 2 информацию и вводит ее для вторичной обрабогки в с 1 етно-записывающие суммирующие устройства, установленные у диспетчера 2 б и...

Номер патента: 156783

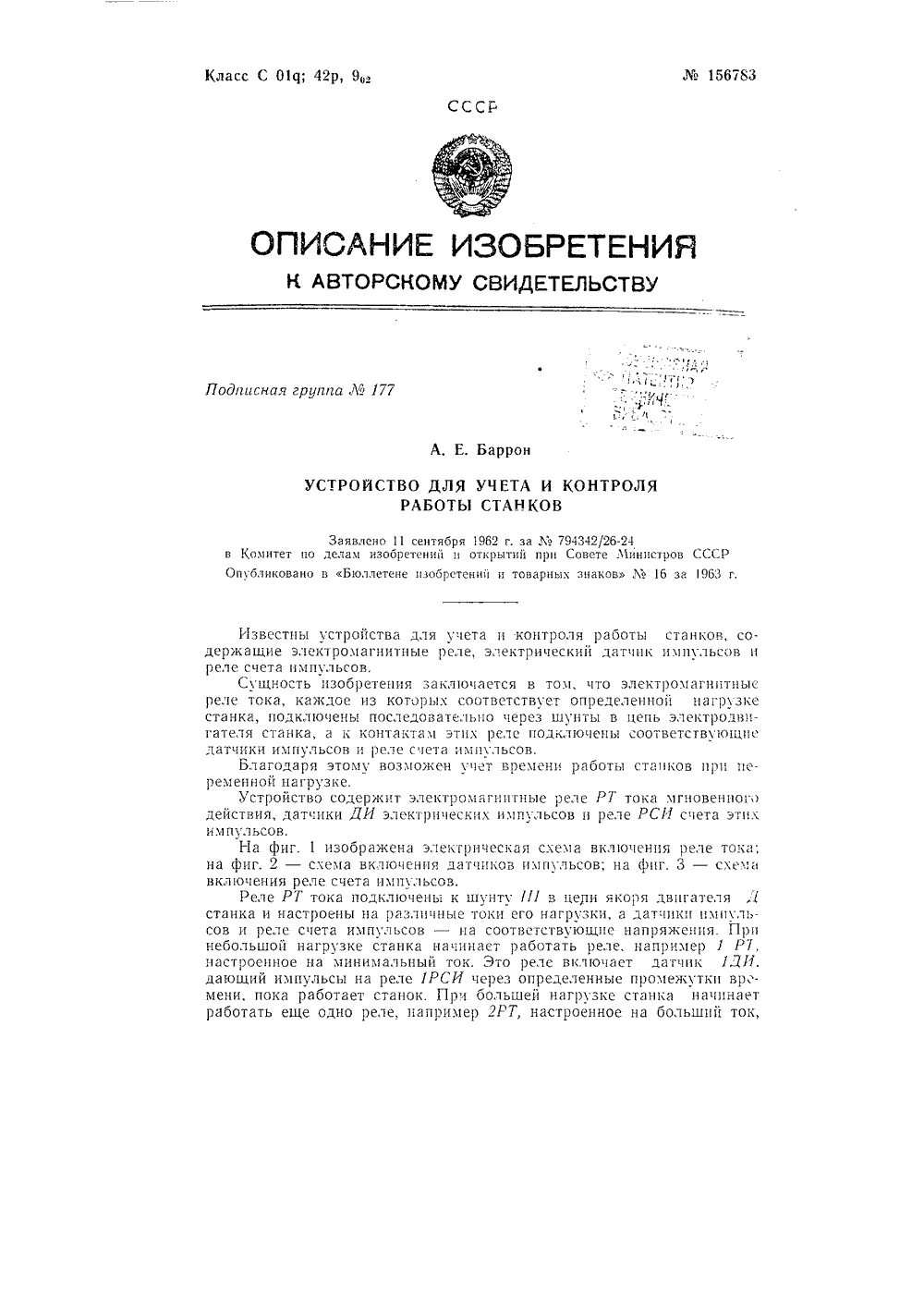

Опубликовано: 01.01.1963

МПК: G07C 3/10

Метки: 156783

...например 1 РТ, настроенное на минимальный ток. Это реле включает датчик 14 И, дающий импульсы на реле 1 РСИ через определенные промежутки времени, пока работает станок. Пр. большей нагрузке станка начинает работать еще одно реле, например 2 РТ, настроенное на больший ток,156783которое пускает 2 ДИ, дающий импульсы на 2 РСИ. При еще большей нагрузке начинает работать ЗРТ, которое пускает ЗЛИ, дающий импульсы на ЗРСИ и т, д. При уменьшении нагрузки станка соответствующие реле тока отключают свои датчики импульсов и реле счета импульсов кроме тех, которые предназначены для минимальной нагрузки станка.Все импульсы учитываются счетчиками РСИ импульсов.Зная промежуток времени между двумя последовательными импульсами и число последних, по...

Номер патента: 184539

Опубликовано: 01.01.1966

Авторы: Корсаков, Прокопенко

МПК: G07C 3/10

Метки: 184539

...П едмет изобре 1. У фактс набо бор, р искате и 1 ееся троиство дплан, содером сопротиеле фиксацля и блок цтем что с ОЙСТВО ДЛЯ ВЫЧИСЛЕН Известны устроиства для вычисления разности факт-план, выполненные на основетелефонных шаговых искателей.Отсчет разности в этих устройствах осуществляется с помощью двухстороннего индикаторного прибора.Предлагаемое устройство отличается тем,что в нем установлен реверсивный шаговыйискатель, ламели контактных полей которогосоединены по матричной схеме с контактамиреле фиксации и соответствующими реле блока цифрового отсчета.С целью сохранения информации при отключении напряжения питания, в качестве релефиксации применено реле с магнитной защелкой,На фиг, 1 - 3 изображено предлагаемое...

Номер патента: 186872

Опубликовано: 01.01.1966

Авторы: Бакулина, Горбенко, Козлов, Кочетков

МПК: G07C 3/10

Метки: информации, мест, передачи, работе, рабочих, учета

...70, 71 - 78, в котором имеется электроимпульсныи счетчик 79 и сигнальная лампа 80. Клеммы 81 и 82 соединяются соответственно с минусом и плюсом источника питания 83 напряжением 60 в, Для пуска установки источник питания и двигатель 48 включаются в электрическую сеть:переменного тока напряжением 220 в, Двигатель через редуктор замыкает контакт 47 двадцать четыре раза в минуту,Датчиком сигналов состояния оборудования является реле 2, на катушку которого, подается напряжение при включении контролируемого оборудования в работу, чем автоматически фиксируется два состояния оборудования: простой и работа. В случае простоя оборудования реле 2 обесточено, его контакты 3, 4, 5 замкнуты, а б и 7 разомкнуты, на пульте мастера горит сигнальная...

Номер патента: 179107

Опубликовано: 01.01.1966

Авторы: Базалицкий, Панков, Потапов, Шемет

МПК: G07C 3/10

Метки: автопокрышек, производительности, сборки, станка, учета

...кодовой пластины входит в зазоры трансформаторов 5 и 6.При подаче команды на выполнение первойпри катки устройство учета подключаетсяк источнику напряжения. Прцкатчик 3 поднимается и прижимается к заготовкам каркасапокрышки, наложенным на сборочный барабан 20. Кодовая пластина поднимается и занимает положение, при котором отверстие 9входит в воздушный зазор трансформатора 5.Г 1 ри этом в генераторе 7 возникают колебания определенной частоты и амплитуды, которые усиливаются усилителем 11 и через диодподаются на элемент 13 выдержки времени,повышая потенциал его интегрирующей емкости, Постоянная времени заряда выбранатак, что потенциал интегрирующей емкостидостигает заданного значения в конце прикатки. 4., ф(Прц достижении заданного...

Номер патента: 190677

Опубликовано: 01.01.1967

Авторы: Институт, Проектно, Техники, Центральный

МПК: G07C 3/10

Метки: оборудования, рабочих, учета, ходов, электроприводом

...рслеиный сигнал импульса, сшма емого со вторичной обмотки трансформатора4. В качестве нагрузки усилителя используется реле 6, нормально открытый контакт которого замыкает цепь счетного устройства.Для предупреждения срабатывания схемы 2 д броска тока, возникающего при включениидьигателя в сеть, служит кснечный выключатель, контакты 7 которого закыка 10 т цепь входа усилителя только при подходе рабочего инструмента к обрабатываемой детали.25 11 тобы устранить в схеме устройства возможпыс в процессе обработки колебания нагрузочпого тока, в усилитель вводится элемент задержки времени. Тогда после срабатыьанпя реле остается некоторое время в замкнутом зо состоянии. С этой целью в схеме примененаактор Н. Джарагетти Подп испо гиистров СССРаказ...

Номер патента: 193183

Опубликовано: 01.01.1967

Автор: Бабушкин

МПК: G07C 3/10

Метки: многопозиционном, обрабатываемых, одновременно, станке, счета

...элемент-трансформатор тока с оди иаковыми первичными обмотками 1, 2, включенными последовательно в одинаковые фазы двигателей с одинаковым числом витков и вторичной обмоткой д; реле времени па триодах 4 и 5, емкости и сопротивлениях для срабаты валия устройства счета только от рабочегоимпульса и отстройкп от возможных побочных импульсов меньшей длительности, возникающих из-за неодновременности включения и выключения двигателей, несимметрии рабо ты двигателей и несовершенства кинематических связей; схему утроения импульсов пер 193183вичных сигналов, включающую в себя два одновибратора на триодах. Выходной одновибратор на триодах усиливает импульсы по мощности до величины, при которой срабатывает реле Р, счетчика импульсов,Реле Р, служит...

Номер патента: 267224

Опубликовано: 01.01.1970

Авторы: Атентно, Костин, Марченков

МПК: G07C 3/10

Метки: достижении, заданныхположений, исполнительным, команд, органом, подачи

...машины неоднократно перемещается относительно обраоатываемого изделия, С помощью подобных устройств при подходе рабочего органа к краю изделия можно получить команду на автоматический реверс. Перед обработкой следующего изделия производится наладка устройства в соответствии с размерами и положением изделия на столе станка.Известны устройства, дающие команды в заранее заданных положениях исполнительного органа машины, например устройство, которое содержит несколько кулачков, включенных в кинематическую цепь подачи исполнительного органа м ашины. Кулачки воздействуют на электрические контакты, подавая команды.Однако наладка этих устройств производится вручную путем перестановки кулачков на валу или смещения контактов относительно...

Номер патента: 271933

Опубликовано: 01.01.1970

Авторы: Артамонов, Енгалычев, Преображенский, Роголюбов

МПК: G07C 3/10

Метки: времени, испытаний, машин, механизмов, пооперационной, регистрации

...кодовое число, соответствующее выполняемой в данный момент операции. Нажатием кнопки запись переводят триггер 2 в единичное состояние. При этом на его выходе появляется разрешающий уровень напряжения. Импульсы с генератора 1 через логическую схему И 12 поступают нэ вход счетчика временных интервалов.За время, определяемое разрядностью счетчика б, равное, например, 6 сек, счетчик б окончательно заполняется и на его выходе появляется импульс, который переводит триггер начала записи 7 в единичное состояние. 1(роме того, сигнал с выхода счетчика б разрешает выдачу в двоичном параллельном дополнительном коде с дешифратора команд 4 кода операции в счетчик приема информации б и через логическую схему ИЛИ 9 сбрасывает счетчик б в нуль. На...

Номер патента: 271934

Опубликовано: 01.01.1970

МПК: G07C 3/10

Метки: 271934

...включением пресса сигналы на выходах замыкающих контактов электроконтактных манометров 1 и,инверторов сигналов 2 отсутствуют. Вследствие этого отсутствуют сигналы,на входах Запоминание элементов Память 3 и,имеются на ,выходах элементов ИЛИ - НЕ бЗадерж,ка времени 7 и Задержка, времени 8. С выхода элемента Задержка времени 8 через элементы ИЛИ 4 сигналы поступают на .входы Сброс элементов Память 3. На выходах этих элементов и,выходах промежуточных усилителей 9 сигналы отсутствуют. Регистрирующие счетчики при этом отключены.При повышении давления в цилиндрах пресса происходит размыкание размыкающего контакта, первого электроконтактного манометра 1. При этом на выходе соответствующего ин,вертора 2 появляется ситнал, который посту,пает...

Номер патента: 290299

Опубликовано: 01.01.1971

Авторы: Уманский, Шкварко

МПК: G07C 3/10

Метки: непроизводительного, оборудования, простоя, работающего, регистрации, циклически

...оборудования и сигнал б о его остановке, блока 2 непроизводительного простоя оборудования, с которого получают сигнал в о непроизводительном простое, счетчика 3 фактически затраченного времени на каждую часть цикла, блока сброса 4 счетчика времени, блоков б и б задания времени технологической паузы н машинного времени, соответственно.При включении оборудования, т. е. в момент начала отсчета фактически затраченного машинного времени. на блок фиксации работы оборудования 1 подается сигнал 2, отображающий факт включения оборудования. При этом с блока фиксации работы оборудования сигнал д подается на блок сброса 4 счетчика времени и на блок 2 непроизводительного простоя оборудования. От этого сигнала срабатывает блок сброса, который...

Номер патента: 302736

Опубликовано: 01.01.1971

Авторы: Рулев, Якимов

МПК: G07C 3/10

Метки: гсоюзная, пяентно

...зазор при этом увеличивается, и стружка свободно выходит пз корпуса сигнализатора. ромагнисоедин Сигнализатор для обнаружения металлической стружки, содержащпи расположенные вн; три корпуса неподвижныепластины, отличаюсциися тем, что с целью повышения точности данных о количестве стружки в контролируемой среде, в нем установлены электромагнит и подвижные контактные пластины, соединенные с якорем электромагнита. Изобретение относится к области машиностроения и может найти применение, например, при эксплуатации авиационных двигателей.Известны сигнализаторы для обнаружения металлической стружки, содержащие расположенныее внутри корпуса неподвижные контактные пластины,Известные сигнализаторы отличаются низкой точностью данных о...

Номер патента: 330474

Опубликовано: 01.01.1972

Авторы: Личман, Фурман

МПК: G01P 3/44, G07C 3/10, G21F 7/00 ...

Метки: бумагоделательных, машин, скоростей

...управлению времене 1 Отсрытого со. стояния схемы 15 совпадения в течение пто рого этапа, так как через него ца декадный счетчик 34 должно пройти определенное число 1 мпульсов тактовой . частоты, предсгавля. 55 ющее в выбранном масштабе разность скоростей.Начало второго этапа характеризуется возникновением управляю;цего напряжения па третьей шине дешифратора, что приводит к появлению импульса сброса ца выходе формирователя 38. Этот импульс появляется с частотой ), равной частоте циклов время- импульсного распределителя. Импульс частоты ),. устанавливает в исходное состояние декадный счетчик 34 и опрокидывает триггер 27. Последний при этом генсрирует змпульс сброса, поступаю 1 ций па вход логической схемы на вентилях 9 и 10. В зависхости...

Номер патента: 332481

Опубликовано: 01.01.1972

Авторы: Лешерн, Пылайкин, Хирджией

МПК: G07C 3/10

Метки: гидравлического, количества, нагружений, пресса, учета, циклов

...типа.В магнитном усилителе использованы два ферромагнитных тироидальных сердечника 6, на каждый из которых помещены обмотка питания 7 и выходная обмотка 8. Оба сердечника охвачены общими обмотками 9 - 13, Обмотка 9 служит для вспомогательного подмагничивания, а обмотки 10 - 13 являются управляющими и входными.Последовательно с обмотками управления включены добавочные настроечные сопротивления 14 - 17 для регулирования в небольших пределах токов в этих обмотках.Выходы преобразователей подключены к своим регистрирующим блокам 18 и 19, подобным элементам 3 и счетчикам 4.Работает прибор следующим образом.Давление в гидроцилиндрах преобразуется с помощью датчикав пропорциональный ему электрический сигнал, который усиливается по...

Номер патента: 335709

Опубликовано: 01.01.1972

Авторы: Копернак, Кули

МПК: G07C 3/10

Метки: например, обрабатываемых, прессах, счета

...напряжение, снимаемое с резистора 14, по абсолютной величине больше суммы напряжений на резисторах 16, 17 при холостом ходе механизма и-приложено к катоду диода 15 и к базе транзистора 11, Диод 15 имеет очень малое сопротивление (катод диода более отрицателен, чем его анод - прямая проводимость) и полученная разность напряжений-приложена к базе, а + - к эмиттеру транзистора 11. Транзистор 11 открывается, и через него протекает коллекторный ток, который создает, падение напряжения на резисторах 25 и 2 б. В результате уменьшается потенциал между коллектором и эмиттером транзистора 11, и транзистор 12 запирается. Сопротивление запертого транзистора 12 резко возрастает. Поэтому резко уменьшается ток делителя, образованного резисторами 27,...

Номер патента: 335710

Опубликовано: 01.01.1972

МПК: G07C 3/10

Метки: 335710

...суммирования 4,предназначен для суммирования импульсов, поступающих от датчика,Блок времени б контролирует длительность пауз между двумя очередными импульсами, он содержит цифро-аналоговой преобразователь, предназначенный для преобразования дискретного сигнала в непрерывный,Блок сравнения б в зависимости от уровня поступившего сигнала формирует на выходе335710 4Если сепаратор работает .в заданном режиме, контрольные промежутки времени больше продолжительности пауз дискретного сигнала.В этом случае на индикатор поступает непре рывный сигнал, свидетельствующий о нормальном состоянии машины, лампа горит ровным светом, цепь магнитного пускателя заблокирована.Если корпуса сепаратора не движутся либа 10 сепаратор работает в аварийном...

Номер патента: 344479

Опубликовано: 01.01.1972

Автор: Экспериментальный

МПК: G07C 3/10

Метки: 344479

...количество собственных простоев агрегата,Датчик 1 соединен с формирователем 10 прямоугольных импульсов, формирующим импульсы постоянной длительности, а к выходу формирователя подключены счетчик 11, регистрирующий число циклов агрегата, и блок задержки 12, настроенный на задержку, равную максимально допустимому затягиванию цикла. Выход блока задержки 12 соединен с одним из входов схемы, совладения 7, а счетчик 11 связан со счетчиками б и 9 и настроен ла заполнение установленного количества циклов. Устроиство для автоматического сбора информации работает следующим образом. При включении автоматической линии начинаеработать генератор 4, импульсы которого проходят через схему совпадения б при наличииЗаказ 2251/14 Изд.949 Тираж 406...

Номер патента: 350022

Опубликовано: 01.01.1972

Авторы: Глазырин, Нурик, Петров, Сухотин, Ястребов

МПК: G07C 3/10

Метки: оборудования, производственного, работы

...управляет записью - чтением одного запоминающего блока 4, выполненного в виде магнитного барабана. Выходы блока 4 соединеньт с синхронизатором 5 блоиа опроса и блоком 6 восстановления информации, выходы которого управляют входами другого запоминаю щего блока 7. Выходы блока 7 управляютпроцессами записи на лтавнитный барабан.Выходы запоминающего блока 4 соединены также с блоком 8 управления перфорацией, выходным блоком 9 и блоком 10 управления индикаторами и сипнализаторами,Устройство работает следующнлт ооразолк Информация о состояниц оборудованиясобирается путем последовательного циклического опроса датчиков 1 блоком 2. Управление сннхронизазоией блока опроса осуществляется запоминающим блоком 4 прп помощи свнхронизатора 5. Блок...

Номер патента: 357580

Опубликовано: 01.01.1972

Авторы: Громова, Лиы, Юриш

МПК: G07C 3/10

Метки: счета

...до тех пор, 25 пока рабочий орган машины ие отойдет отобрабатываемой детали и ца выходе датчика 2 сигнал це исчезнет, В результате иа выходе иивертора 4 появляется сипал, заставляющий триггер 6 вернуться в исходное со стояние. лаолок-схема втоматичес че иор лую атчи СИГ На чертеже приведена пр гаемого устройства для а кого та деталей.Предлагаемое устройство состоит из в датчика 1, датчика 2 положения рабоче гана машины, первого усилителя 3, ин ра 4, схемы совпадения 5, триггера 6, в го усилителя 7 и счетчика 8 деталей.Работает предлагаемое устройство сл щим образом.В исходном состоянии иа выходе д ка 2 положения рабочего органа машинь ца выходе же иивертора 4 имеется оторым триггер 6 устанавливается в , когда на его выходе сигнал...

Номер патента: 383086

Опубликовано: 01.01.1973

Авторы: Вайнблат, Вител, Кузнецов, Переверзев

МПК: G07C 3/10

Метки: задания, производственного, ритма

...дешифратора счетчика 3 и, соответственно, количеству регистров блока 4. Величина отрезков времени кратна целому числу базовых интервалов времени 1 о, Для каждого выделенного отрезка времени находится среднее значение производственного ритмар й Е о "о "о о Эти значения находятся какЬг- (1) йс й о Ыгде 1= 1 - 1, = = 1 -=Найденный средний ритм на отрезке времени 6, 1 - 1 обеспечивает такую же суммарную производительность за этот промежуток времени, что производственный ритм, изменяющийся строго по заданной кривой. Затем определяется среднесменный ритм р како- (1) сио5 10 15 20 25 30 35 40 45 50 55 60 65 где а - количество базовых интервалов времени в отрезке длительностью 1 и. После этого для каждого отрезка времени определяются...

Номер патента: 383087

Опубликовано: 01.01.1973

Авторы: Бахмутов, Бобков, Воронов, Назаренко

МПК: G05B 23/00, G07C 3/10

Метки: объекта, производительности, работы

...двоичный счетчик 7 и ЭВМ 8.Устройство работает следующим образом, При раооте импульсы, количество которых 15 пропорционально значению измеряемого параметра, периодически через равные интервалы времени от И 1 оеобразователя 1 непрерывной Величины В Д 11 скретнуто 110 ступа 10 т на Вход сумматора 2, представляющего собой двоич ный счетчик импульсов.Передача кода усредненного:,:ачения параметра из сумматора 2 В Э 1 зМ 8 о.уществляется следутоцпх образом.В исходном состоянии на элементы И 4 25 подается сигнал запрета с 11 ыход 1 Л; распределителя 5. Следовательно, импульсы от генератора 6 не проходят как на Вход сумматора 2, так и на Вход счетчика 7. Если же на выходе Ь распределителя 6 возекнет сигнал, 30 например, 1, то импуль.ы через...

Номер патента: 392530

Опубликовано: 01.01.1973

МПК: G07C 3/10

Метки: продукции, счета

...12.Вход триггера 9 сосдинсн с выходом второго усилителя 1.Устройство работаст следующим образом.При освещении фотодатчика 1 на выходе 30 усилптсля 5 появляется отрицательный потенциал, который подготавливает схему И 6 к работе. Одновременно срабатывает схема ,ИЛИ 5, выходной сигнал с которой подготавливает к работе вторую схему И 8. При поступлении сигналя о рабочем ходе машины с блока синхронизации срабатывает первая схема И б по второму входу, и отрицательный потенциал поступает на вход триггера 9, который срабатывает и подает отрицательный сигнал на вход второй схемы И 8, Таким образом, схема И 8 оказывается собранной, и на ее выходе появляется отрицательный потенциал, который подготавливает к работе схему 10 задержки. До тех пор,...
