G01V 3/12 — с использованием электромагнитных волн
Аппаратура для геоэлектроразведки
Номер патента: 1246035
Опубликовано: 23.07.1986
Авторы: Данилевич, Палевский, Русанов, Титов, Томилин
МПК: G01V 3/12
Метки: аппаратура, геоэлектроразведки
...генератором 1.Антенна 7 приемника (фиг.2, расположечная в другой скважине, принимает созданную высокочастотную напряженность электромагнптнсго поляпередатчиком и преобразует ее в электрический сигнал, который усиливается усилителем 8 высокой частоты доуровня, необходимого для работы смесителя 9, преобразующего с помощьюгетеродина 14 сигнал высокой частотыв сигнал промежуточной частоты. Автоматический коммутатор 16 исинхронизатор 17 приемника работаютаналогично коммутатору 3 частот и"синхронизатору 6 передатчика, производя автоматическую синхронную коммутацию частот делителя 15 частот, поступающих с гетеродина 14, Выделенный смесителем 9 и переданный через эмиттерный повторитель 10 сигнал промежуточной частоты поступает далее через...
Устройство, реализующее фазовый метод электроразведки
Номер патента: 1249610
Опубликовано: 07.08.1986
Авторы: Брякин, Величко, Герасимов, Гридчин, Маханьков, Скрынников
МПК: G01V 3/12
Метки: метод, реализующее, фазовый, электроразведки
...этот момент отсутствуетположительная полуволна вертикальнойсоставляющей, то нет возможности 5сформировать временные интервалы,пропорциональные сдвигу фаз, и ре. -зультат пересчета на измерителях 23и 24 фазового сдвига при приходе вторых импульсов со схем ИЛИ 18 и 19 Обудет сброшен одним из фронтов прямоугольных импульсов, образованныхна нуль-органах 7, 10 и 9, 1 вторыми полуволнами сигналов горизонтальных составляющих,Пр приходе третьей полуволныс амплитудой, большей значения, устанбвленного пороговым устройством12, работа устройства осуществляетсятак же, как и при приходе первойполуволны. Если же амплитуда третьейполуводны меньше значения, установленного пороговым устройством 12, тосигнал с последнего не поступает наразрешающий триггер...
Устройство электроразведки для определения геоэлектрического импеданса
Номер патента: 1249611
Опубликовано: 07.08.1986
Авторы: Брякин, Величко, Герасимов, Гридчин, Маханьков, Скрынников
МПК: G01V 3/12
Метки: геоэлектрического, импеданса, электроразведки
...поочередно потенциалы, переводящие ее в такое состояние, что блоки 13-15.интегрирования будут разряжены. При поступлении нового импульса с формирователя 30 временных интервалов происходит сброс результата. ,измерения на цифровом отсчетном устройстве, и вся схема приводится в исходное положение,5 1 О20 25 30 Предлагаемое устройство позволяет; определить геоэлектрические импедансы в двух взаимно перпендикулярных направлениях и пространственное поло- жение суммарного вектора поля.в момент измерения по .одному полупериоду сигналов, наведенных полем. При та-: ких измерениях не происходит наложения одного воздействия поля на другое и появляется возможность сравнивать результаты измерений, проведен ных в различных точках планшета, учитывая...
Устройство электроразведки, реализующее фазовый метод
Номер патента: 1259202
Опубликовано: 23.09.1986
Авторы: Брякин, Величко, Герасимов, Гридчин, Маханьков, Скрынников
МПК: G01V 3/12
Метки: метод, реализующее, фазовый, электроразведки
...длительность которых равнаполуволне поступивших сигналоВ пеА-дедними понтами этих импул. Сов ф3 . 1259 мируются временные интервалы, пропорциональные сдвигу Фаз сигналов различных составляющих, которые измеряются измерителями 27 и 28 Фазовых сдвигов. 5Прямоугольные импульсы, поступившие с нуль-органон 13 и 15 каналов горизонтальных составляющих на входы схемы ИЛИ 19, сформируют на ее выходе прямоугольный импульс, длитедь ность которого определяется началом одного и концом другого прямоугольного импульса с нуль-органов 13 и 15. Этот импульс поступит на введенный формирователь 24 импульса, который 15 подаст на вход введенного триггера 29 короткий импульс и переведет его в такое положение, когда сигнал с его выхода, поступивший на...
Измерительное устройство для геоэлектроразведки
Номер патента: 1318955
Опубликовано: 23.06.1987
Авторы: Горюнов, Куликов, Савчук, Федосеев, Федотов
МПК: G01V 3/12
Метки: геоэлектроразведки, измерительное
...сигнал, иэкоторого с помощью фильтра отфильтрована только его высокочастотная составляющая, связанная с токами, наводимыми в земле магнитным полем(фиг.2, Ь 1 ), Поскольку эти сигналыдействуют на двух различных входахдифференциального усилителя на выхо 45де последнего будет действовать разность этих сигналов (фиг,2, Ь 0,),т.е. из суммарного сигнала, принимаемого приемником поля, будет вычтената его часть, которая обусловленадействием индукционных токов,Фильтр высоких частот должен бытьперестраиваемым, чтобы обеспечитькорректную работу предлагаемогоустройства на различных частотах,Параметры ФВЧ следует выбирать следующим образом: обобщенный вид коэф=фициента передачи фильтра высоких .частот первого порядка имеет вид:(дФИоК+ г-ггде 3 -...
Измерительное устройство для геоэлектроразведки
Номер патента: 1330598
Опубликовано: 15.08.1987
Авторы: Булахова, Голубцов, Калитина, Курский, Путилина, Синдлер
МПК: G01V 3/12
Метки: геоэлектроразведки, измерительное
...18 поступает реализация сигнала отклика у (с) (интервал , Т , Тд,Гна фиг. 3, ш - номер реализации). В этом время сигнал на входе анализатора 22 спектра отсутствует (интервал Т, Т на фиг. 2). Сигнал отклика представляет собой смесь помехи и (;) и сигнала Б(Г.), являющегося сверткой зондирующего сигнала Б(С) с импульсной характеристикой средыж8(С), т.е. у,(С)=п,(С)+Б(Е-)д.=п+Б д(С), с выхода линии ,2 задержки сигналы поступают на вход блока 3 ключей и вторые входы блока 7 вычисления коэффициента корреляции, При этом сигнал на управляющем входе блока 3 отсутствует - ключи закрыты. На первый вход блока 7 вычисления коэффициента корреляции в этом время поступает опорный сигнал Б (с), образец которого заносится в блок 6 памяти перед началом...
Устройство для электроразведки
Номер патента: 1332250
Опубликовано: 23.08.1987
Авторы: Брякин, Величко, Герасимов, Гридчин, Иманалиев, Скрынников
МПК: G01V 3/12
Метки: электроразведки
...чего на выходе формирователя 32 импульса формируется короткий импульс, который переводит разрешающий триггер 34 интеграторов в исходное положение, в результате чего конденсаторы в блоках интегрирования разряжаются. Высветка результатов измерения на,устройстве 4 1 продолжается до прихода импульса с формирователя 30 временных интервалов, затем цикл повторяется. При приходе импульса с формирователя 30 с отставанием,обольшим 90 от начала первой полу- волны вертикальной составляющей, импульс с формирователя 20, образованный по первому фронту пришедшего сигнала вертикальной составляющей, не проходит через схему И-НЕ 35, и разрешающий триггер 28 ключей остается в, таком положении, что ключи 16-18 разомкнуты и сигналы на блоки 25-27...
Способ высокочастотной геоэлектроразведки
Номер патента: 1363105
Опубликовано: 30.12.1987
Авторы: Глотов, Золотарев, Финкельштейн
МПК: G01V 3/12
Метки: высокочастотной, геоэлектроразведки
...среды, принимают в двух точкахприема с помощью приемных антенн,расположенных симметрично относитель 10 но передающей антенны на прямой линии, параллельной поверхности исследуемой среды. При этом расстояниемежду точками приема й определяетсясоотношением,минимальное значениепроизводной разностного сигнала ЬЧ == Ч, И)-Ч,И-а),определяемой в точках пересечения этимсигналом нулевогоуровня дЧ = 0;- отраженные сигналы, принятые соот-.ветственно в первойи второй точках приема;интервал временнойдискретизации сигналов при стробировании;текущее время наблюдения;пороговое значениеотносительного временного смещениясигналов, принятыхв первой и второйточках приема. а, ( Н максТ, = -агап агссоя( ---- -) с Н +с".,2 В результате сравнения на выходе...
Способ радиолокационного исследования растительных покровов
Номер патента: 1379758
Опубликовано: 07.03.1988
Автор: Некос
МПК: G01V 3/12, G01V 9/00
Метки: исследования, покровов, радиолокационного, растительных
...верхушек деревьев,травостоя.13797 10 Составитель Э.ВолконскийТехред А. Кравчук Редактор В,Данко КоРРектор И.Муска Заказ 979/49 Тираж 522 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная, 4 Изобретение относится к области радиолокациоцных и географичес ких исследований земных покровов и может быть использовано в лацдшафтоведецци при изучении природно-территориальныхкомплексов, в лесном и сельском хозяйстве, а также при геологическом,геоморфологическом, геоботаническоми почвенном картировании,1 ель изобретения - повьппецие на -дежности результатов исследований.Способ осуществляют следующим образом.По...
Датчик электрического поля
Номер патента: 1392528
Опубликовано: 30.04.1988
Автор: Долгополов
МПК: G01V 3/12
Метки: датчик, поля, электрического
...образом,Под воздействием внешней побуждающей силы, возникающей при ветровых 1 О2025 30354050 на опору, Вследствие этого в опоре возникает деформация изгиба, которая приводит к изменению электрической высоты Ьэ датчика,в результате чего появляется вибрационная электрическая помеха.В предлагаемом датчике эта сила воздействует на опору через демпфирующий элемент в виде шарнира 4 с упругой качающей свободой движения. При этом импульс количества движения побуждающей силы, трансформируясь в упругие качающие колебания сферического сегмента, значительно уменьшает величину деформирующей силы, Для сохранения при этом без изменения электрической высоты датчика общая точка качения расположена на уровне электрической высоты датчика....
Устройство высокочастотной геоэлектроразведки
Номер патента: 1427321
Опубликовано: 30.09.1988
МПК: G01V 3/12
Метки: высокочастотной, геоэлектроразведки
...формирования импульса на выходе управляе-мого счетчика 5 в момент его обнуления третий триггер 12 переводитсяв единичное состояние и запускаетсягенератор 6 быстрого пилообразногонапряжения. Длительность быстрого пилообразного напряжения равна ТБпоэтому к следующему излучаемому импульсу генератор 6 быстрого пилообразного напряжения возвращается в исходное состояние, т,е, при следующем обнулении управляемого счетчика 5 он вновь начинает вырабатывать быстрое пилообразное напряжение. Третий триггер 12 переходит в единичное состояние один раз за цикл измерения как отклик на первый излучаемый после сигнала 1 Пуск" импульс. Все последующие импульсы обнуления управляемого счетчика 5 лишь подтверждают единично 3 остояние третьего тригГера 12,...
Способ определения местоположения тектонически-активных зон на поверхности земли
Номер патента: 1378615
Опубликовано: 15.12.1988
МПК: G01V 3/12
Метки: земли, зон, местоположения, поверхности, тектонически-активных
...и измеряют три ортогональные электрические, Е, Е, Е н три ортогональные магнитные Н, Н, Нг составляющие электромаг 3 нитного поля.При измерениях н районе Джавахетского .нагорья напряженность элект-. ромагнитного поля импульсных сигналов составляла от 10 мкВ/м до 5 мВ/м 35 для Е-компоненты при интенсивное" ти помех не более ,5 мкВ/м.Для горизонтальных магнитных ком,понент Н Ннапряженность поля составляла от 5 мкл/м до 1 мА/м при по мехе не более 1 мкА/м. Для горизонтальных электрический Е ,Е у и верти кальной магнитной Н г компонент помеха отсутствовала, а уровень шумов, "приведенных к входу составлял 45 0,6 мкВ/м для Е , Е, и 0,2 мкА/м для Н -компоненты.С помощью блока определения местоположения излучателей 2 по,измеренным...
Способ определения температуры и электрических свойств мерзлых горных пород
Номер патента: 1508180
Опубликовано: 15.09.1989
Авторы: Киселев, Федоткин, Фролов
МПК: G01V 3/12
Метки: горных, мерзлых, пород, свойств, температуры, электрических
...2принимал отраженную от первой границы 40раздела 5 электромагнитную волну частоты 1, второй направленный приемник 3 - отраженную от" второй границыраздела б электромагнитную волну частоты Е, а третий направленный приемник 4 - отраженную от третьей границы раздела 7 электромагнитную волнучастоты Йь,Производят первый шаг измеренияпри любом. начальном угле падения Ю,онапример, 30 ), перемещая по профилю от излучающей антенны 1 первый направленный приемник 2, настроенныйна частоту Й, и добаваясь приема отраженной электромагнитной волны,Изменяют угол падения К, излучаемой электромагнитной волны, продолжаяперемещать вдоль профиля первый на;правленный приемник 2 до тех пор,пока он не воспримет минимальную амплитуду отраженной электромагнитной...
Преобразователь для электропитания устройств геоэлектроразведки
Номер патента: 1509780
Опубликовано: 23.09.1989
Автор: Форганг
МПК: G01V 3/12, H02M 3/22
Метки: геоэлектроразведки, устройств, электропитания
...генератора 3. Последний запускается и вырабатывает колебания с частотой 10-20 кГц. Полученный сигнал усиливается усилителем 4 мощности, нагрузкой которого является силовой трансформатор 5 с первичной обмоткой 6 и двумя вторичными обмотками 7 и 9.К основной вторичной обмотке 7 подключен основной выпрямитель 8, на выходе которого получают постоянное напряжение 10- 15 В для питания цепей магнитометра. К дополнительной вторичной обмотке 9 подключен дополнительный выпрямитель 10 с емкостным фильтром 11, На выходе выпрямителя 10 также получают низкое напряжение 3-15 В, которое используется для питания задающего генератора 3 в основном режиме его работы, Как только после подачи питания на преобразователь напряжение П на выходе...
Способ геоэлектроразведки
Номер патента: 1075831
Опубликовано: 23.12.1989
Автор: Тикшаев
МПК: G01V 3/12
Метки: геоэлектроразведки
...способности измерений применяется способ накопления сигналов за счет. многократного возбуждения. токовых импульсов при неизменном расположении установки,107583 ности,В данном изобретении предлагается помимо этого способа накопления использовать способ пространственного накопления, реализуемый путем перемещения установки вдоль профиля таким образом, чтобы существовали участки перекрытия установок, в пределах которых имелись бы измерения в одних и тех же точках наблюдения при различ" ном положении источника поля. Минимальной кратностью перекрытия установок будет кратность, равная двум, то есть в одних и тех же точках наблюдения измерения выполняются при двух положениях источника поля. Расстояние между источниками поля вдоль профиля при...
Устройство радиолокации геологических неоднородностей
Номер патента: 1562882
Опубликовано: 07.05.1990
МПК: G01S 3/02, G01V 3/12
Метки: геологических, неоднородностей, радиолокации
...а также целое число,Частота сигнала ка выходе синтезатора 3 частот принимает значение, равное частоте опорного генератора 2,умноженной на указанное целое число.Сигнал с выхода синтезатора 3 частотпоступает на вход генератора 4 гармоник, на выходе которого Формируется набор когеректых гармоник этго сигнал. Набор гармоник через ттснюатор 5 и усилитель 6 мощности поступает в передающую антенну 7 и излучается в направлении исследуемого массива,Принятые приемной антенной 3 эхо -сигналы, обусловленные отражением отграниц геофизических аномалий частиэнергии излученных электромагнитныхволн, после усиления малошумящим усилителем 9 поступают на второй входсмесителя 14 каждого из приемных блоков 12. Одновременно на первый входкаждого смесителя 14...
Устройство для определения подповерхностной структуры слоистых земных покровов
Номер патента: 1562883
Опубликовано: 07.05.1990
Авторы: Коновалов, Панько, Саломатов
МПК: G01V 3/12
Метки: земных, подповерхностной, покровов, слоистых, структуры
...- сигналы на выходе первой 22 и второй 25 антенн соответственно.Яд,(С) = Я(Е) + Я (Е) - (диаграмма а); (2)ЯдИ) = Я + Я,г - (диаграмма б),(5) Таким образом, на выходе блока 4вычитания получают 11(Е) = Б- Б(Г+2 б) - (диаг(6) рамма в) . На выходе блока 4 вычитания появляются два противофаэных сигнала т.е. информативный сигнал раСщепляется. С выхода блока 4 вычитания сигнал подается через вторую линию 5 задержки на второй вход второго блока 6 вычитания, а также непосредственно на его первый вход. Линия 5 задержки осуществляет задержку сигнала на время 2лНа диаграмме г масштаб по оси времени в два раза больше., чем на диаграммах а, б, в, На выходе второго блока б вычитания имеется сигнал (фиг, 2 г), который подается на вход...
Способ геофизической разведки
Номер патента: 1569761
Опубликовано: 07.06.1990
Авторы: Воцалевский, Кузнецова, Максимчук, Сидоров
МПК: G01V 3/12
Метки: геофизической, разведки
...в первом циклесоответственно на полевой и базисной точках 1 Т и дТ - переменная часть геомагнитного поля, изме-. ренного в первом циклесоответственно на полевой и базисной точках.При отсутствии аномалий электропроводности, искажающих вариации пе еи менного поля, т, е, когда (/Т - ФТ -э 0, изменение градиента ЛТ, во времени очень небольшое и обусловлено физическими процессами, протекающими в земной коре. По изменению временных вариаций разности модуля полного вектора геомагнитного поля с периодамй от минут до суток (индукционного происхождения ) судят о наличии, форме и интенсивности электромагнитных аномалий еНа участках выделенных электромагнитных аномалий дополнительно проводят не менее двух серий наблюдений в периоды...
Способ определения края пластообразного экранирующего тела
Номер патента: 1589238
Опубликовано: 30.08.1990
Авторы: Дубинин, Петровский
МПК: G01V 3/12
Метки: края, пластообразного, тела, экранирующего
...точки пересечения граАиков коэффициентов экранирования и положениелуча, прохбдящего через край тела.Точность определения края тела вэтом случае не зависит от точностиопределения нормального поля,Для обеспечения независимости коэффициента экранирования от частотынеобходимо выполнение следующихусловий:пренебрежимость влияния противоположного края гела, что выполняется2 Лг(К-г)при 1 ) 1 5 й(р где Л Ч 1ее 11 - длина тела; Й 1 - диаметр первойзоны френеля; К - расстояние междуприемником и передатчиком; г - расстояние от передатчика до срединытела; Л - длина волны в среде;спранъедливость Аормулы Экр2 Элл, что выполняется при1+Э плДн,г, ог 1, где 1 с, - волновое число вмещающей среды; г, - расстояниеот точки наблюдения до края...

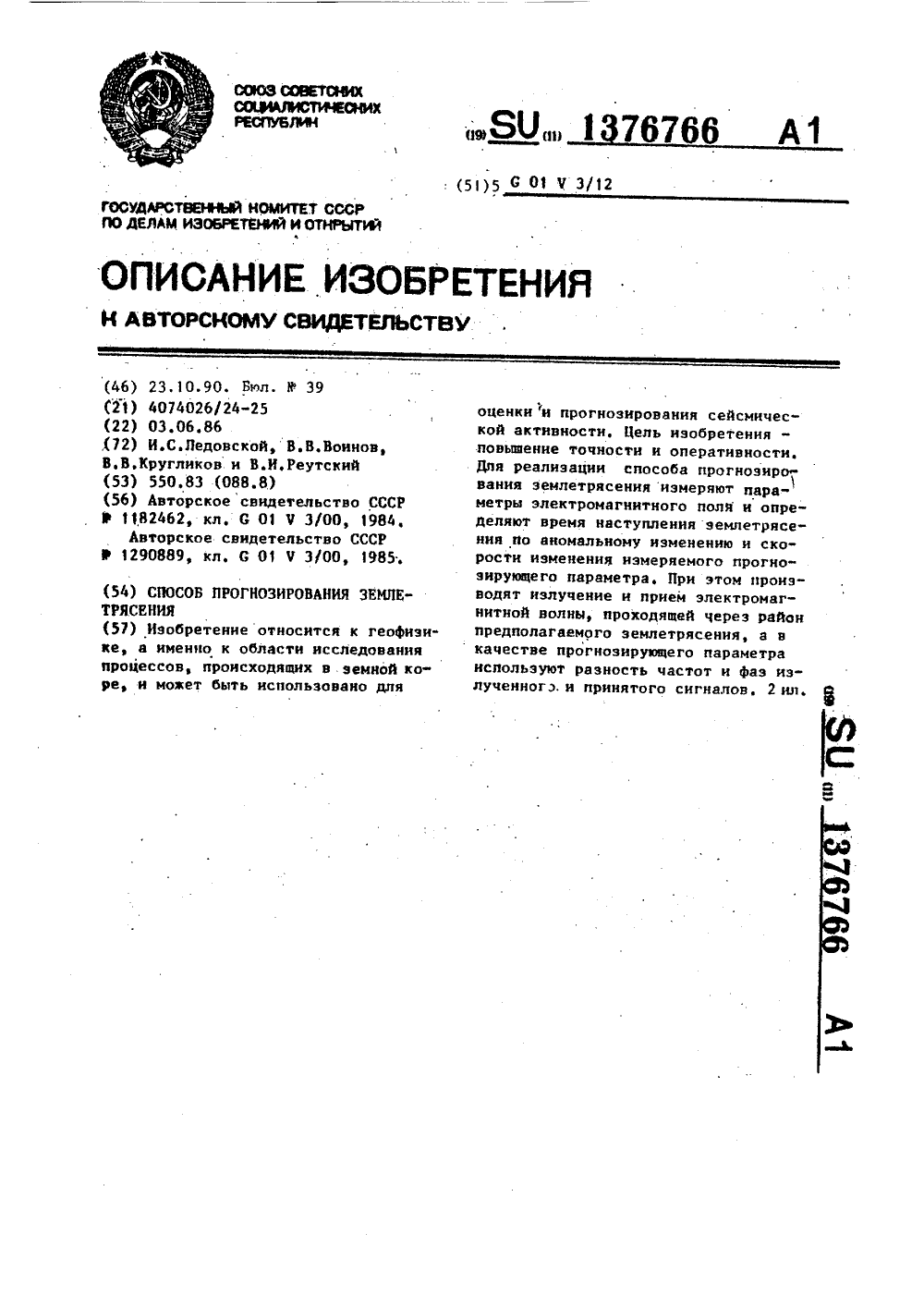

Способ прогнозирования землетрясения
Номер патента: 1376766
Опубликовано: 23.10.1990
Авторы: Воинов, Кругликов, Ледовский, Реутский
МПК: G01V 3/12
Метки: землетрясения, прогнозирования
...частотыи фазы принятого колебания и принимают решение о времени наступленияземлетрясения,Передатчик 1 и приемник .2 находятся в одном пункте приема-.передачи, а электромагнитное колебание проходит двойной путь от передатчика 1до отражателя 5 и обратно к приемнику 3 и индикатору 4 (см, фнг,2), Приэтом аппаратура сосредоточена в одном пункте. Могут использоватьсянесколько отражателей 5, которыерасполагают по границе сейсмическиопасного района и облучают - опрашивают - периодически, например, путем сканирования.После приема электромагнитногоколебания, прошедшего неоднороднуюсреду, и измерения изменения частоты.Ь 1 или фазы ьд принятого колебанияпо отношению к излученному определяют скорость изменения частоты (фазы)ЬГ/Ь. 1 аЧЙ Е). Затеи...
Способ прогнозирования землетрясения

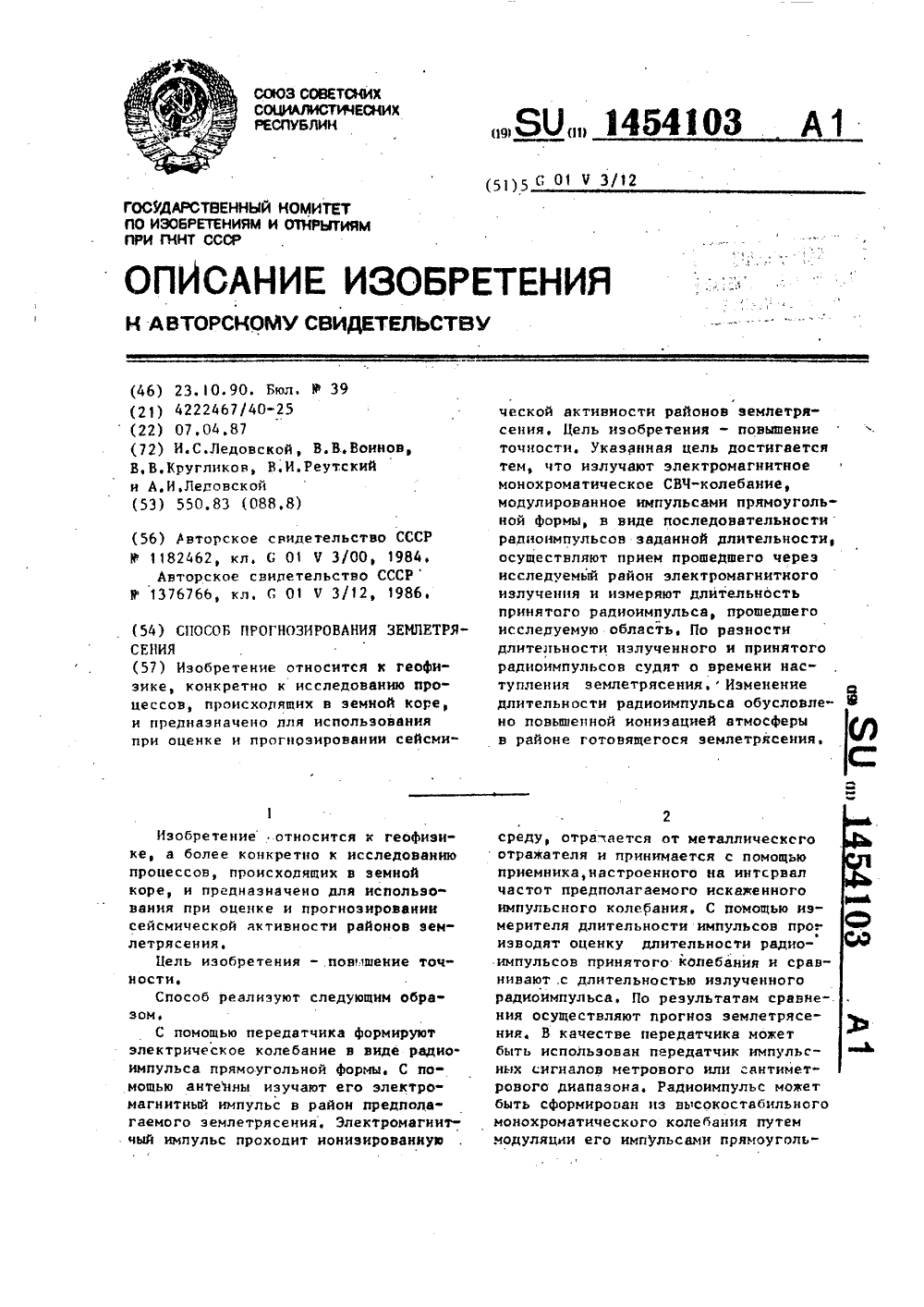

Номер патента: 1454103
Опубликовано: 23.10.1990
Авторы: Воинов, Кругликов, Ледовской, Реутский
МПК: G01V 3/12
Метки: землетрясения, прогнозирования
...и принимается с помощьюприемника, настроенного на интсрвалчастот предполагаемого искаженногоимпульсного колерания. С помощью измерителя длительности импульсов про".изводят оценку длительности радиоимпульсов принятого колебания и сравнивают,с длительностью иэлученногорадиоимпульса. По результатам сравнения осуществляют прогноз землетрясения, В качестве передатчика можетбыть использован передатчик импульсных сигналов метрового или :днтнметрового диапазона. Радиоимпульс можетбыть сформирован из высокостабильногомонохроматического колебания путеммодуляции его импульсами прямоуголь3 4Формула изобретения Составитель В,ПопадькоРедактор Т.Куркова . Техред М,Дндык Корректор С,Шекмар Заказ 4356 Тираж 417 Порпнсное ВНИИПИ Государственного...
Способ предсказания времени наступления землетрясения
Номер патента: 1349535
Опубликовано: 23.10.1990
Авторы: Воинов, Кругликов, Ледовской, Чалый
МПК: G01V 3/12
Метки: времени, землетрясения, наступления, предсказания
...зависит от выбора нижней граничной частоты полосы 40 пропускация измерительного устройства й =Г, Чем меньше значение опорной частоты Е тем точнее результат измерения. Вторым условием выбора опорной частоты Г, является реально цеоб- д 5 ходимое и реализуемое время измерения, определяющее оперативность способа. Частота Е выбирается иэ усло"1вий достижения необходимой точности и реально реализуемого времени иэ мерения.Опорные частоты Г и Г выбирают в области частот, где спектральная плотность мощности Соо флюктуаций для стационарного процесса максимально и"меняется, Опорные частоты Г, и Г выбранные для прогнозирования, являются постоянными, а отношение спектральных плотностей мощнос гей ца этих частотах определяется отношением С...
Приемное устройство для высокочастотной геоэлектроразведки
Номер патента: 1613987
Опубликовано: 15.12.1990
МПК: G01V 3/12
Метки: высокочастотной, геоэлектроразведки, приемное
...приближений и второй вход блока 16 оператинной памяти. Начинается процесс выработки компенсирующего напряжения, в котором принимают участие регистр 15 последовательных приближений, блок 16 оперативной памяти и первый цифроаналоговый преобразователь 17. Кодсчетчика 7 при этом не изменяется,т.е. производится выработка компенсирующего напряжения только для этойточки, Процесс выработки компенсирующего напряжения происходит с тактом, равным частоте генератора 1тактоных импульсов, т.е. на каждыйизлученный импульс вырабатываетсяодна итерация компенсирующего напряжения. Б-вход установки регистра 15последовательных приближений в исходное состояние включен параллельно со входом счетчика 7, поэтомупри каждой смене состояния счетчикарегистр 15...
Устройство для формирования электромагнитных импульсов в земной коре
Номер патента: 1466491
Опубликовано: 30.12.1990
Авторы: Зейгарник, Туровский, Чирков
МПК: G01V 3/12
Метки: земной, импульсов, коре, формирования, электромагнитных
...тиристор 5, заряжая конденсатор 13 с полярностью "+" в узлесоединения первого и второго диодов1 1, 12 и пятого, шестого тиристоров9, 10. После того, как ток в дипольной нагрузке 4 спадет до нуля, первый тиристор 5 и второй диод 12 запираются, заряд конденсатора 13 прекращается и устройство отрабатываетбестокую паузу., Для формированияотрицательной полярности тока диполь",ной нагрузки 4 импульсы напряженияуправления поступают на четвертый,шестой и дополнительный тиристоры 8,10, 14, и к дипольной нагрузке 4 прикладывается напряжение заряженногоконденсатора 13, формирующее фронтимпульса тока дипольной нагрузкИ отрицательной полярности. Через время, необходимое для разряда конден-сатора 13, ключевые элементы 2 подают напряжение питания на...
Способ определения излучательной способности природных объектов
Номер патента: 1670649
Опубликовано: 15.08.1991
Автор: Швецов
МПК: G01V 3/12
Метки: излучательной, объектов, природных, способности
...- еТ(Зги), Т, ( ) = е Т +1 - е Т (ю 2 ) решение которой позволяет определить е и Т. цель достигается тем, что рующего излучения исние не менее чем на двух инадлежащих конкретнойии излучения атмосферы.линии в силу ее узости собность е) и эффеке Ь - постоянная Планка;К - постоянная Больцма Т - термодинамическа иродного обьекта,1670649 практически постоянны. Это позволяет разрешить основное уравнение зондирования,записываемое в виде Составитель А.БашаринРедактор О.Спесивых Техред М,Моргентал Корректор М.Пожо акаэ 2750 Тираж 327 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Тя (1 ф)...
Способ обнаружения зон разломов впереди забоя подземной выработки
Номер патента: 1679445
Опубликовано: 23.09.1991
Авторы: Басов, Безродный, Бессолов, Касапов, Майер, Мастов
МПК: G01V 3/12
Метки: впереди, выработки, забоя, зон, обнаружения, подземной, разломов
...что независимо от способа проходки взрывным или невзрывным способами скачкообразное увеличение интенсивности излучения ИЕЭМПЗ происходит на локальном участке трассы проходки подземной выработки. Локальный всплеск интенсивного излучения ИЕЭМПЗ возникает в результате наложе, ния опорных давлений; давления от продвигающегося забоя выработки, имеющего отчетливо выраженный максимум в непосредственной близости у забоя и распространяющегося вперед до двух диаметров выработки, и опорного давления, формирующегося вблизи контактов пород с различными деформационными свойствами и вблизи зон тектонических нарушений (разломов) в виде концентраций напряжений с локальным максимумом на удалениях 10 - 20 - 22 м от границы раздела. Наложение опорных...
Способ геоэлектроразведки
Номер патента: 1684769
Опубликовано: 15.10.1991
МПК: G01V 3/12
Метки: геоэлектроразведки
...измере ия с уста цавкой, содержащей горизонтальную рамку ,вертикальный магци гцый диполь), чероз которую пропускаат нормированный ца величине переменчьй ток и две взаимна :ерпецдикулярцые приемные рамки, с палащью одной иэ которых измеряот модуль Н 3 радиальной составляющей магнитного поля, а с поллощью второй - модуль 13 вертикальной составляющей зого поля, Результаты измерений нэ эалоцном уастке представляются в виде зависимости 1 отношения Н 3/Н 3 модулей двух составляющих магнитного поля от величины модуля 113 радиальной составляющей магцинаа полл см, фиг.1) и зависимости 2 модуля 11 рэдиальной составляющей магнитного поля ат удельного электрического сапротивлеция р грунтов 1 см. фиг, 2)Затем с той же установкой и при...
Устройство радиолокации геологических неоднородностей
Номер патента: 1721566
Опубликовано: 23.03.1992
МПК: G01S 7/10, G01V 3/12
Метки: геологических, неоднородностей, радиолокации
...частот. В результате смешения этих двух сигналов и фильтрации фильтром промежуточной частоты, входящим в состав смесителя 14, на выходе этого смесителя формируется сигнал с частотой, равной частоте опорного генератора. Этот сиГнал поступает на делитель 15 мощности, а затем на первый вход смесителей 16, 17. С квадратурного устройства 11 на второй вход смесителя 16 поступает синфазный сигнал опорной частоты, а на второй вход смесителя 17 поступает квадратурный сигнал опорной частоты, Из каждого приемного блока полученные в смесителях 16, 17 биения после фильтрации их НЧ фильтрами, входящими в состав этих смесителей, поступают в интерфейс ввода аналоговых сигналов блока 1 управления и обработки данных и накапливаются в его...
Устройство для контроля обсадных колонн в скважине
Номер патента: 1574058
Опубликовано: 23.03.1992
Авторы: Измайлов, Климов, Колесниченко
МПК: G01V 3/12
Метки: колонн, обсадных, скважине
...дополнительной катушке 5, будет а 42 раз больше ЭДС измерительных катушек 3 и 4 при одинаковом числе витков. Выходное напряж(.и; ло(1 олнительной катушки 5 пропо(, аль(о не величине дефекта, а его проекции на ось обсадной колонны. Лополнйтельная катушканамотана поверх йзмерительной катушки 4, поэтому сравнение их выходных. напряжений позволяет судить об ориентации дефекта относительно оси обсадной колонны.П р и м е р. Обозначим выходное напряжение измерительной катушки 4 через О а выходное напряжение дополнительнои катушки 5 - 0При 0, = О. дефект имеет направление по оси колонны. Минимальному значению ц. соответствует дефект, направленный перпендикулярно к оси колонны.При Иц дефект располагается: под углом к оси колонны.Таким образом, с...
Устройство для возбуждения электромагнитного поля в земной коре
Номер патента: 1637549
Опубликовано: 15.06.1992
Авторы: Трапезников, Туровский
МПК: G01V 3/12
Метки: возбуждения, земной, коре, поля, электромагнитного
...и 18 открываются, Энергия, запасенная в индуктионости нагрузки, перекачивается в конденсатор 20, вызывая протекание тока 2 О в нем, и заряжает его до напряжения 02 О, определяемого величинами емкости конденсатора 20, индуктивности и активного сопротивления балластной нагрузки 11. Формируется срез импульса тока нагРУзки эа вРемЯ 1 р = 12 -11.В момент времени 1=- 1 з, соответствующий окончанию паузы тока, блок управления 21 выдает одновременно импульсы управления на кл 1 оч 4 и тиристоры 8, 7, 14, 13, Ключ 4 переключает напряжение с балластной нагрузки 11 на реверсор 5. Так как напрякение на накопительном конденсаторе 20 больше, чем напряжение .на входе . реверсора, откроются тиристоры 14 и 13, а тиристоры 8 и 7 останутся в закрытом...
