Номер патента: 34349

Опубликовано: 31.01.1934

Автор: Попов-Платонов

МПК: G01S 5/18

Метки: звучащего, местонахождения, прибор, тела

...на чертеже, наполйеннапример, раствором хлористого кальция. В верхней части цилиндра помещен микрофон 3, соединенный с индикатором 4. Для обеспечения нужногоуровня раствора в цилиндре служит патрубок 5. Снизу цилиндр 1 закрыт мембраной б,При падении звукового луча нормально к поверхности двух акустически разнородных сред, в данном случае мембра-,ны б, указанный луч, испытав преломление проходит через толщу раствораи падает на микрофон 3, производя некоторую работу, которую можно заре-.гистрировать прибором 4,Если же акустические лучи падают,на мембрану б под некоторои углом,то они преломляются и попадают на. микрофон 3. только частично или совсем не попадают при достаточно большой высоте столба раствора и незначительном его...

Номер патента: 34350

Опубликовано: 31.01.1934

Автор: Федоров

МПК: G01S 7/52

Метки: гидрофон

...при меняются гидрофоны, в которых использованы в качестве вибраторов пьезоэлектрические тела, например, сегнетова соль, В некоторых формах выполнения указанных гидрофонов одна из обкладок, заключающих кристалл сегнетовой соли, служит одновременно и излучающей поверхностью.Предлагаемое изобретение состоит в" конструктивном оформлении гидрофона упомянутого типа. Согласно изобретению-гидрофон, изображенный на чер-: теже, имеет, две пластинки 1 из сегнетовой соли, приплавленных одними плоскостями к металлическому электроду 2, адругими плоскостями - к стенкам сосуда 3, заполненного диэлектрической жидкостью 4 и служащего вторым электродом,Осуществленный согласно предлагаемой конструкции гидрофон может быть применен в сигнализационной...

Номер патента: 35009

Опубликовано: 28.02.1934

Автор: Молчанов

МПК: G01S 11/00

Метки: расстояния

...в приемном микрофоне пол)мчалось непрерывное звучание. Испускаемые звуки имеют характер не отдельных точек, а более или менее продолжительных тире. Даже при опытах по приему непосредственно на слух такой способ оказался весьма чувствительным, так как небольшое изменение расстояния вызывает возникновение свободных от звука промежутков,Предлагаемый способ позволяет не только определять расстояния, но и судить о неровностях земной поверхности, вызывающих кратковременные расстройства непрерывности звучания. Определение расстояния производится по тахо- метру, определяющему скорость вращения контактного диска в момент получения непрерывного звучания, проего оков,ертеже изображена схема приения для осуществления предласпособа, Буквой п...

Номер патента: 35010

Опубликовано: 28.02.1934

Автор: Молчанов

МПК: G01S 3/14

Метки: приема, радиомаяка, сигналов

...для дио.маяка, отлича раллельно обычно новой лампе присое находящаяся на п полете по лучу и отклонении от луч приема сигналов рающееся тем, что пай индикаторно:.,неодинена другая лампа, ороге зажигания при вспыхивающая при а вправо или влево Эксперт и редактор А. П. СелегРиее еапрфмвемтьсввз. Тяп(254) Уже известно применение неоновых ламп в качестве индикаторов колебаний. Предлагаемое устройство отличается тем, что параллельно обычной индикаторной неоновой лампе включается другая лампа, находящаяся на пороге зажигания при полете по лучу и вспыхивающая при отклонении отлуча вправо или влево различными вспышками, в соответствии с направлением движения,На чертеже фиг. 1 изображает схему включения ламп; фиг. 2 - поле излучения...

Номер патента: 35011

Опубликовано: 28.02.1934

Автор: Вологдин

МПК: G01S 3/80, G08B 7/06

Метки: инфразвуков, обнаружения, приема

...быстрого продвиж относительно приб этот сигнал,В тех случаях, когда приходится пользоваться инфразвуками, как для целей сигнализации, так и для обнаружения при помощи этих звуков наличия каких- либо механизмов, например, самолетов, прием инфразвуков представляет боль. шие затруднения. Конечно, в некоторых случаях может быть использовано умножение инфрачастоты и превращение ее, таким образом, в слышимую частоту. Однако, такое умножение, если оно де лается статистическим путем, например, железным, ламповым или конденсаторным умножителем, встречает большие затруднения, так как может быть хорошо выполнено лишь при наличии резонансных схем, что при инфразвуках трудно осуществляется.Для означенной цели может быть использован другой способ,...

Номер патента: 35628

Опубликовано: 31.03.1934

Автор: Богослов

МПК: G01S 3/80

Метки: звуков, улавливания

...устройство касается такого прибора, в котором применена звуковая линза. Последняя помещена в слуховой трубе перед микрофоном на главном фокусном расстоянии.На чертеже изображена схема устройства согласно изобретению, В слуховую трубу Р помещается линза А там, где должно находиться слуховое отверстие. В фокусе линзы А помещается микрофон В, который соединен проволоками с батареей А и приемником г телефона. К приемнику приложен резонатор К.Звуковые волны, попадая в трубу Р,при подходе к линзе станут сгущаться. Линза А в свою очередь соберет эти сгущенные волны в одну точку, так что,как бы ни были слабы звуковые волны в окружающем пространстве, проникая через трубу в фокус линзы, они приобретут такую силу, с какой могут быть восприняты...

Номер патента: 35629

Опубликовано: 31.03.1934

Автор: Бенуа

МПК: G01S 3/80

Метки: звукометрических, направленного, приема, станций

Номер патента: 35929

Опубликовано: 30.04.1934

Автор: Миронский

МПК: A01K 73/10, G01S 15/96

Метки: разведки, рыбы, хода

...ультра-звуковых волн наен только на данную частоту звуко- волн. При прохождении, рыбы в пронстве между установленными на буй-. передатчиком и приемником ультраовых волн работа приемника преается на весьма значительные промежутки времени, в зависимости от массы рыбы (работа приемника прерывистая). Тогда автоматически включается (во время молчания приемника) коротковолновый передатчик, который передает соответствующий сигнал.Коротковолновые сигналы принимаются на рыбных промыслах и на рыбных судах коротковолновыми приемниками, причем прием этих сигналов осуществляется также автоматически на репродуктор или на:соответствующее приспособление, указывающее номер радиоразведывательной установки в море, так как предполагается расставить в...

Номер патента: 36224

Опубликовано: 30.04.1934

Автор: Щеглов

МПК: G01S 3/80

Метки: видимости, время, ориентирования, плохой, приземления, самолетов

...эту интенсивность, может быть градуирован непосредственно в метрах.Означенная система может быть значительно упрощена. Линии к, кк и т. д., соединяющие точки акустического поля одной интенсивности, не идут параллельно друг другу; при удалении от передатчика расстояние между ними все увеличивается, Имея на аэроплане два звукоприемника, можно один из них использовать для отсчета постоянной силы поля для целей спуска по опре деленной кривой;, другой же будет в это время пересекать линии к, кккз постоянных интенсивностей поля Индикатор при этом будет указывать интенсивность к; к к,; к,;.,; он может быть градуирован в метрах для определения расстояний, Так как расстояние от места спуска определяет для аэроплана, находящегося на кривой к...

Номер патента: 36868

Опубликовано: 31.05.1934

Автор: Федоров

МПК: G01S 3/80

Метки: действия, звукоприемник, направленного

...цели хорошо применить полотно, натянутое на деревянном каркасе.Для того, чтобы создать резкую направленность слышимости",; а не "молчания", нуакно применить одновременно два звукоприемника (фиг, 2), при этом -одан, обычный, с лнркой" в раструбе Л., манометрического бака Б, другои - предлагаемыа звукоприемник Л с .лиркой" в раструбе в плоскости,Включать эти две лиркн" двух звукоприемников следует в оба плеча; одну лирку" в одно плечо диференциальной схемы, другую в другое, При этом, если .звук исходит только из.на-правления А и В, то тогда такая систелфиГ Эксперт А, П, СелезневРедактор С, А. Злотников ма может воспринять инфразвук; звук ив других направлений не воспринимается, системой, так как возникает взаимйая к 1 миенсация токов в...

Номер патента: 37157

Опубликовано: 30.06.1934

Автор: Рубчинский

МПК: G01S 13/34

Метки: волн, двумя, между, помощи, пунктами, расстояния, фаз, электромагнитных

...частоты щполученными в этом пункте на выходе высокочастотной части приемного устройства 2, передатчик 3 частоты со., то из пункта В будут излучаться колебанияп сов вр 11+ А сов (о)11+ )1,а, приняв их в пункте А, получим на выходе высокочастотной части приемного устройства 4, настроенного на ча.стоту с 02осов(ж.1+6) 1+1 гсоз(а,+2 ). После демодуляции будем иметь в пунктеА колебанияСсов(оная+2 ).Определяя эту разность фаз 2" между отправляемыми и принимаемыми колебаниями любым способом и зная, что9,2 = 2-:,/.12:;Снаходим: х =, , где х - искомое2 оэ,расстояние, л, - длина волны передатчика в пункте А, а С - скорость распространения электромагнитных волн,В некоторых случаях удобнее измерять то изменение частоты передатчикав пункте Л,...

Номер патента: 37640

Опубликовано: 30.06.1934

Автор: Фишер

МПК: G01S 3/80

Метки: волновой, компенсатор, направленной, передачи, приема, электрический, энергии

...то компенсатор становится громоздким и стоит дорого.Весьма выгодной является, поэтому, такая установка, в которой приемники с одним контактным мостиком распределены по нескольким цепям. Такое устройство получается, если взять простой компенсатор с полосами и разрезать его перпендикулярно к длине полос. Этим путем образуется несколько таких компенсаторов, из коих каждый получает свою особую цепь, Напряжение, под которым стоит телефон, повышается, потому что цепи включаются последовательно. При разделении компенсатора на два, электродвижущая сила у телефона или у усилителя повышается в Г 2 раза, а сила звука - а 2 раза, При разделении на три части электро- движущая сила повышается в Г 3 раза, а сила звука - в 3 раза и т, д.На фиг. 3...

Номер патента: 40890

Опубликовано: 31.12.1934

Автор: Тэрнер

МПК: G01S 11/14

Метки: глубины, звуковой, моря, подводной, расстояний, сигнализации, частности

...момента после дачи клопфером сигнала, и как раз перед теи, как контакты И и 45 замыкаются, Цоэтоиу для завершения цикла звучания требуются три оборота диска 30.В продолжение двух оборетов указателя он остается недействующим, и за это время боек 49 подымается кверху и получает возможность упасть, после чего немедленно контакты 26 и 27 размыкаются. На фнг. 1 диск показан в таком положении, когда звук уже прозвучал, но указатель ещв не действует. Указатель получает возможность действовать в зависимости от расстояния генвратора звука и приемника в тот момент, когда непосредственный сигнал только мнневалприемник. Таким образом эффект непосредственного сигнала совершенно исключается.В тот момент, когда контакты 44 и 45замкнуты при...

Номер патента: 41585

Опубликовано: 28.02.1935

Автор: Долуханов

МПК: G01S 3/10

Метки: девиации, компенсации, корабельной, четвертной

...является системой линейной, то, применяя принцип супер позиции, отклоняющее действие корпуса корабля можно учесть, как некоторое паразитное излучение интенсивности КЕ совр, где К - коэфициент пропорциональности, зависящий от местных условий, Е - напряженность приходящего электрического поля,- угол, составленный направлением приходящих волн с диаметральной плоскостью корабля, Так как источником этого паразитного излучения в данном случае является эквивалентная рамка, то независимо от направления пгиходящих волн, направление паразитного излучения остается неизменным. С другой стороны, э.д.с наводимая в добавочной обмотке, также пропорциональна соз., гдев уг между направлением приходящих волн и добавочной катушки гониометра. Это...

Номер патента: 42606

Опубликовано: 30.04.1935

Автор: Племянников

МПК: G01S 1/08

Метки: двойной, модуляцией, радиомаяк, тройной

...будет оставаться строго постоянным.Таким образом изменение тока в этойантенне с низкой частотой Р, не будетотзываться на колебательном контуреанода и он совершенно не будет модулироваться. Другой ротор вращается снизкой частотой Р, и также связан однойкатушкой с антенной, а вторая катушказамкнута на омическое сопротивление,равное также по величине сопротивлению соответствующей антенны. Вносимое сопротивление при вращении последнего ротора остается постоянным иизменение тока с низкой частотой Р,в антенне не будет отзываться на колебательном контуре анода,Нналогичную картину дает в случаеналичия его и третий ротор, связанныйс соответствующей антенной, Рамочныеантенны располагаются так, как этообычно требуется для визуальных...

Номер патента: 43314

Опубликовано: 31.05.1935

Автор: Трофимук

МПК: G01C 3/00, G01S 7/499

Метки: расстояний

...7 через усилитель 8.Действие устройства состоит в следующем, Сходящийся пучок света преобразуется николем 17 в плоскополяризованный. Второй николь 18 поставлен на темноту", и таким образом свет через него не проходит, Однако при наличии импульсов выпрямленного напряжения на обкладках конденсатора Керра 75, получающихся при работе генератора 1, происходит, как известно, вращение плоскости поляризации, и второй николь пропускает благодаря этому световые импульсы, синхронные с колебаниями генератора 1. Николь 20 в приемном модуляторе 3 поставлен также на темноту", и прерывистый свет, отраженный от зеркала б, через николь 20 проходит также в моменты наличия на обкладкахконденсатора Керра 1 б наибольших мгновенных значений...

Номер патента: 44868

Опубликовано: 31.10.1935

Автор: Тейлор

МПК: G01S 1/66

Метки: излучения, направленного

...в предыдущем передающем устройстве. Здесь имеется источник симметричного переменного тока 18. Часть напряжения от этого источника питает удвоитель частоты 19. Удвоитель частоты связан с фазовращателями 2 О и 21, Переключатель 7 в показанном поло. жении соединяет выход удвоптеля частоты через два фазовращателя, соеди. ненных последовательно с источником переменног: тока 18.Когда переключатель 7 находится в верхнем положении, выход удвоителя частоты 19 соединяется так, что толькофззовращатель 20 оказывается включен1 ным последовательно с Источником переменного тока 18. Диск 9, как показанов этот момент, подготовляется к передаче группы сигналов А и Х вместо непрерывной серии сигналов А и Х, какпоказано на фиг, 1.Фиг. 6 показывает...

Номер патента: 45824

Опубликовано: 31.01.1936

Автор: Гончарский

МПК: G01S 3/80

Метки: пеленгационных, сигнальное, установок

...резонанс якори 3 и 4 двух реле, причем якорь 3, например, на звуковую частоту модулирующего первый луч маяка, а якорь 4 - на звуковую частоту второго луча, Собственная частота колебаний пластины 7 меньше частоты колебаний якорей 3 и 4.Якори 3 и 4 колеблются вследствие воз. буждения электромагнитов соответствующих реле током приемнике. При колебаниях якори 3 и 4 создают давление на пластину 7 во взаимно противоположных Сигнальное ционных устан что якори 3 ипримыкают с поворотной, не собственная ч меньше частот с целью исполь них на пластин из двух против и 4 лед- ного Т 166 Йгнального устройств К авторскому свидетельств 1934 годавыдаче авторского свидет НА ИЗОБРЕТЕНИ направлениях. Так как собственная частота пластины 7 меньше колебаний....

Номер патента: 45864

Опубликовано: 31.01.1936

Автор: Цеплер

МПК: G01S 3/10

Метки: большим, импульсами, между, называемых, ночных, ошибок, пеленговании, передатчиков, промежутком, сигналов, устранения

...предусматривается приемник с регулятором громкости, постоянная времени которого выбирается настолько малой, чтобы за период времени, соответствующий разности ходов обеих волн, приемник успел сработать от поверхностного импульса и оказался запертым для пространственного импульса. При воздействии ближайшего импульса поверхностной волны приемник должен автоматически отпереться и сработать; далее он должен работать так же, как ив случае первого импульса, Регулировка может быть осуществлена таким образом, что по отношению к последующему импульсу приемник либо окажется полностью запертым, либо он должен пропустить его настолько ослабленным, чтобы импульс не оказал никакого влияния на процесс пеленгования. Только ослабление второго сигнала...

Номер патента: 45865

Опубликовано: 31.01.1936

Автор: Вильгельм

МПК: G01S 3/24

Метки: пеленгатор, пространственный

...направления местонахождения передатчика в пространстве, в соответствии с настоящим изобретением, предлагается следующее. С рамкой пеленгатора спаривается прямолинейная антенна-диполь. Конструктивно они связываются таким образом, что диполь устанавливается перпендикулярно к плоскости, проходящей через витки рамки. И диполь и рамка либо через отдельные выпрямители связываются с общйм индикатором, либо подключаются к одному общему выпрямителю таким образом, что напряжение, возникающее в диполе под влиянием электрической составляющей силового поля, и напряжение, возникающее в ролике от синфазной магнитной составляющей, подводится к нему сдвинутым по фазе на 90. В обоих случаях прибор (индикатор) будет показывать нуль только тогда,...

Номер патента: 45866

Опубликовано: 31.01.1936

Автор: Вильгельм

МПК: G01S 3/56

Метки: пеленгования, пространственного

...от амплитуты по углу вблизи максимума равна нулю, т. е. чувствительность приема мало меняется при отклонении вблизи от истинного пеленга,В соответствии с настоящим изобретением при применении пеленгатора с остро-направленной характеристикой острота пеленгования может быть повышена тем, что общая направленная диаграмма приема допускает вращение вокруг оси, несколько отклоняющейся от направления максимума излучения, однако, без существенного изменения поляризации направленной антенны. Если, например, диаграмма направленного приема приемника имеет, как это изображено на чертеже, форму острого пучка А электромагнитных волн, заклю; ченного внутри малого телесного угла с осью максимума излучения ОХ и если эта диаграмма при помощи, например,...

Номер патента: 45867

Опубликовано: 31.01.1936

Автор: Вильгельм

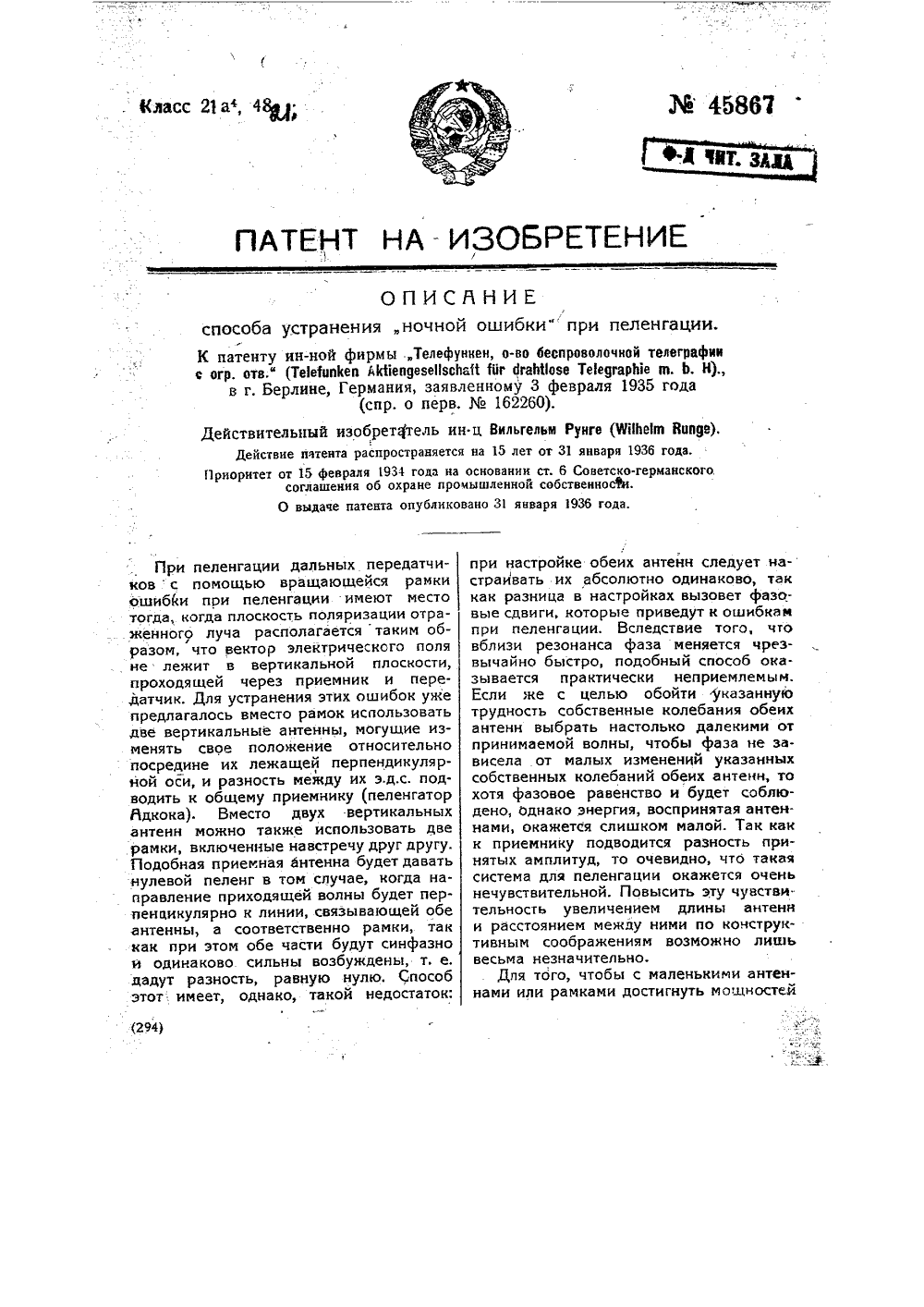

МПК: G01S 3/10

Метки: ночной, ошибки, пеленгации, устранения

...антенн, то хотя фазовое равенство и будет соблюдено, дднако энергия, воспринятая антеннами, окажется слишком малой. Так как к приемнику подводится разность принятых амплитуд, то очевидно, что такая система для пеленгации окажется очень нечувствительной. Повысить эту чувствительность увеличением длины антенн и расстоянием между ними по конструктивным соображениям возможно лишь весьма незначительно,Для того, чтобы с маленькими антеннами или рамками достигнуть мощностейприема, превосходящих собственные шумы на входе электронной лампы, следует иметь относительно высокие напряжения, Поэтому в особенности при коротких волнах, напряжение, подводимое на сетку, необходимо повышать (по сравнению сэ.д,с., воспринятой антенной) при высокой частоте...

Номер патента: 45968

Опубликовано: 29.02.1936

Автор: Волков

МПК: G01S 13/08

Метки: расстояния

...флуоресцирующий экран трубки нанесена шкала с цифрами, указывающими расстояние мажду рациями, и против нулевого деления шкалы в стекло трубки впаян проводник 19; Электронный пучок трубки управляется при помощи вращаА ИЗОБРЕТЕНИкоторого относительно оси трубки определяется фазой управляющего поля.В данном устройстве возникновениепод влиянием импульсов неоновой лампыкатодного пучка согласовано с фазойуправляющего напряжения таким образом, что в указанный момент катодныйпучок направляется на контакт 79, впаянный в баллон Брауновской трубки против нулевого деления шкалы; одновременно с этим в цепи катод. контакт 19возникает импульс тока,Вследствие того, что эта цепь связанас модулятором передатчика 13, послед-ний излучает сигнал, который...

Номер патента: 46807

Опубликовано: 30.04.1936

Автор: Иофе

МПК: G01S 3/80

Метки: звукового, пеленгования

...уже указывалось выше, в пред лагаемом автоматическом пеленгаторе имеются два звукоприемника, расположенные плоскостями своих мембран перпендикулярно друг к другу (фиг. 1), Каждый из этих двух приемников обладает косинусопдальной характеристикой направленности, т. е. напряжение, генерируемое таким звукоприемником У. пропорционально соя О. В качестве та ких звукоприемников могут быть при менены лкбые приемники, работающие на градиент давления, например, ленточные микрофонььНапряжение, генерируемое земником П, в виду его перпенности к звукоприемнику 1, прнально згп О, где О - угол, составленныйнормалью к мембране звукоприемника 1с плоскостью последней,Напряжения от каждого звукоприемника, усиленные каждое соответствующим...

Номер патента: 47348

Опубликовано: 30.06.1936

Авторы: Мандельштам, Папалекси, Щеголев

МПК: G01S 3/46

Метки: волн, положения, помощи, пункта, электромагнитных

...целому числу изменений фазы на 2 к в случае разных частот), а а, - известную разность фаз между колебаниями, излучаемыми опорными пунктами.С означает скорость распространения волн, Для определения искомых ве личин АС и АВ и неизвестной И 1 .можно поступить следуюшим образом, Измерив в пункте А разность фаз приходящих из пунктов В и С колебаний, плавно изменяют частоты этих колебаний на определенную величину таким образом, чтобы соотношение между ними сохранялось постоянным, и снова измеряют в пункте А разность фаз между :ними, Плавное изменение частоты имеет целью дать возможность учесть измене:ние разности фаз на целое число циклов изменения фаз.При изменении частоты а, до а, + Да,ти соответственно а, до (а, + Д а)...

Номер патента: 47723

Опубликовано: 31.07.1936

Авторы: Мандельштам, Папалекси, Щеголев

МПК: G01S 13/34

Метки: волн, помощи, расстояний, электромагнитных

...применять на втором пункте трансформацию частоты с коэфициентом, равным не целому числу, а некоторой рациональной простой дроби, например -6, я в;,-, и т, д., вообще же - , где т и итп суть целые числа, не равные единице,В этом случае мешающее действие может быть только от взаимодействия между т-ой гармоникой колебания частоты о и и-ой гармоникой колебания частоты ща и, следовательно, оно уже, само по себе, значительно слабее, чем в случае кратных частот. Так как, кроме того, эти возможные мешающие действия вызываются частотами, лежащими далеко ог основных принимаемых и излучаемых частот, то от их действия можно практически избавиться путем применения соответствующих фильтров и селекционных схем.В этом случае искомое расстояние Х...

Номер патента: 47724

Опубликовано: 31.07.1936

Авторы: Мандельштам, Папалекси, Щеголев

МПК: G01S 13/34

Метки: волн, помощью, расстояний, электромагнитных

...синхронизирующим механизмом отклонениях не про. исходило нарушения режима рабогы.При повышении скорости перехода от одной части к другой для счета числа циклов изменения фазы применяется какое-либо известное автоматическое регистрирующее устройство, Можно также воспользоваться фотоэлементом, приспособленым к катодному осциллографу таким образом, что он отмечает изменения интенсивности светового пятна в определенном месге экрана. При таком способе регистрации закон изменения частоты не является существенным, если второй отражающий аппарат выполнен таким образом, что при действии синхронизирующего механизма сохраняется необходимая взаимозависимость между обоими аппаратами.При применении для регистрации вместо счетчиков числа....

Номер патента: 47972

Опубликовано: 31.07.1936

Автор: Вильгельм

МПК: G01S 1/44

Метки: кораблевождения

...Для целей практики группа образуется из нескольких в определенной системе расположенных диполей (так называемая елочная антенна"), В том случае, когда обе группы питаются через фидеры еи е,в одинаковой фазе, получается диаграмма излучения, обозначенная буквой Ь. Вектор У главного максимума при этом перпендикулярен к плоскости антенны.Если же питание групп производить с некоторым фазным сдвигом, то диаграмма излучения начинает изменять свое расположение и форму в зависимости от угла фазного сдвига; она принимает формы, обозначенные буквами Ь, или Ьа главные векторы о, и о 2 при этом уже не перпендикулярны к поверхности антенны.Фазный сдвиг может быть получен, например, включением обходной линии и в провода питания е,. Если периодически...

Номер патента: 47973

Опубликовано: 31.07.1936

Автор: Ганс

МПК: G01S 5/02

Метки: местоположения

...Я, в результате чего излучение в виде пучка будет направлено только в одну сторону (фиг. 1). Форма характеристики излу ения обозначена кривой С Излучатель может вращаться вокруг своей средней точки О,Излученные электромагнитные колебания различно модулируются в зависимости от углового положения излучателя. Так, например, эго может быть осуществлено таким образом, что излучение в секторе У модулируется с частотоюв соседнем секторе П - с другой частотой , и т, д, В устройстве на стороне приема тоже предусмотрена вращающаяся направленная антенна 8, которая с помощью рефлектора Й имеет односторонне направленное действие (фиг. 2), приемный излучатель может вращзгься с другой, например, бб ьшей скоростью, чем передающий изтучатель, Ко 1...

Номер патента: 48589

Опубликовано: 31.08.1936

Автор: Племянников

МПК: G01S 1/04

Метки: радиомаяк

...в ченаправленной антенне, а следовательно, сло:",ости коммутационного устройства и его искрения,Предлагаемое изобретение имеет целью осуществить схему, в которой фаза ненаправленной антенйь измеьяыяется мгновенно на 180 при полном отсутствии искрения, а потому она пригодна для радиомаяков любой большей мощности,Для питания й антенны предусмотрен о ал в передатчике. На аралельнокомму на экратором. Через этот перекланные сетки обеих ламподается модулирующееЕо в такт с подачей сига может быть измененм, чтобы в параллельнонаходились экранные сета для манипуляции испепь сещения управляюламп,едмет изобретен и маяк с изменением фазы кого тока в ненаправленной180 соответственно подаче ющихся сигналов радиомаяка, диаграмму излучения в фор 1,...
