G01N 9/00 — Определение плотности или удельного веса материалов; анализ материалов путем определения их плотности или удельного веса

Номер патента: 655930

Опубликовано: 05.04.1979

Автор: Жуков

МПК: G01N 9/00

Метки: вибрационный, плотномер

...оси симметрии плотномера.На чертеже представлена схема плот номера.Плотномер содержит датчик, состоящий из двух одинаковых параллельных трубок 1 и 2, скрепленных по концам жесткими полыми перемычками 3 и 4, внутри кото 10 рых имеются каналы для протекания измеряемой среды. Подводящий 5 и отводящий 6 патрубки направлены от перемычек вдоль продольной оси симметрии датчика к центру О масс колебательной системы, кото рый при колебаниях остается неподвижным. Вдоль вертикальной оси симметрии датчика, также прохоипцей через центр масс системы направлены входной 7 и выходной 8 цатрубки датчика, которые не участ 1вуют в колебательном движении и могут с помощью фланцев 9 и 10 жестко соединяться с технологическим трубопроводом,Система...

Номер патента: 659937

Опубликовано: 30.04.1979

Авторы: Булыгин, Зиновьев, Исаев, Колесников, Лавров-Аверин, Мираков, Нестеренко, Пустынников

МПК: G01N 9/00

Метки: вибрационно-частотный, газожидкостных, плотности, потоков, расхода

...через чувствительный элемент и окружающая его среда изменяст собственную частоту и коэффициент затухания колебаний чувствительного элемента 4, В системе съема 2 наводится сигнал, пропорциональный скорости колебаний чувствительного элемента 4. По частоте и амплитуде сигнала на выходе системы съема 2 соответственно определяют измеряемые плотность и расход контролируемой среды,Известно, что вредное влияние коэффициента демпфирования К окружающей чувствительный элемент средой пропорционально внешнему диаметру В и собственной частоте колебаний а, чувствительного элемента где С - коэффициент пропорционагьпости,Присоединенная масса окружающей чувствительный элемент среды представляется в виде Л 1= С, (.О - Ю), (2)где С - коэффициент...

Номер патента: 665246

Опубликовано: 30.05.1979

Авторы: Жеребцов, Овчинников

МПК: G01N 9/00

Метки: дифференциального, плотномер, пьезометрический, типа

...13, равный ЬР =- Р, - Рб (нм). (1)Давление воздуха в каждой из них складывается из давления воздуха в верхней 10 части соответствующего сосуда и гидростатического давления масла в месте выхода воздуха из дополнительной пьезометричсской трубки.(3)а= 1+Р 1б Р 2+ Р 2 где Р, и Р, - давление воздуха в верхних частях сосудов 8 и 11; Р;", Р" - гидро- статические давления масла в местах выхода воздуха из дополнительных пьезометрических трубок в сосудах 9 и 10. Гидро- статическое давление масла в месте выхода воздуха из дополнительной пьезометри ческой трубки равно разности (для сосуда 9) или сумме (для сосуда 10) постоянного начального гидростатического давления, зависящего от глубины погру.жения трубки в масло и определяемого в момент налива д...

Номер патента: 665247

Опубликовано: 30.05.1979

Авторы: Глущенко, Матчанов, Федоров

МПК: G01N 9/00

Метки: плотности

...величины усилия введения щупа в материал, производилось снятие показаний со шкалы по указателю.Недостатком известного устройства является неприменимость его в труднодоступных местах, где невозможно точно зафиксировать момент достижения заданного щупа в материал, напри- хлопкоуборочной машины. орма щупа не позволяет ь плотность хлопкового во665247 гъг.2 С 7 г Составител убларова Техред А.дакто аказ 842/10 Изд.328 НПО Государственного комитета СС 113035, Москва, ЖПодписноеытий Типограф Сапунова, 2 светового индикатора 7 с источником питания 8, расположенных в рукоятке 4; один контакт 9 индикатора жестко закреплен в корпусе, а другой контакт 10 - на конце штока 5; измерительной шкалы, расположенной на щупе 2 и снабженной упругим...

Номер патента: 667864

Опубликовано: 15.06.1979

Авторы: Кухтин, Федотовский

МПК: G01N 9/00

Метки: вибрационный, плотномер

...достигается тем, что в предлагаемом плотномере в утолщенныхконцах" уп-ругой трубки выполнены продольныесквозные каналы, сообщенные с зазором. образованным упругой трубкой и корпусом, велигде Мо - масса упругой трубки;р - плотность жидкой среды;- внутренний радиус упругой трг - наружный радиус упругой трК - внутренний радиус цилиндричго корпуса.На схеме показаны чувствительныймент 1, выполненный в виде прямой уптрубки с каналами 2 для прохождениякой среды, цилиндрический корпус 3лом 4 крепления системы 5 возбужденсъема колебаний упругой трубки, осно6 трубопровода, усилитель 7 и регистрищий прибор 8.Устройство работает следующим о При помощи усилителя 7 и системы 5 во ждения колебаний возбуждаются собс667864 40 Составитель Техред О. Луго...

Номер патента: 678391

Опубликовано: 05.08.1979

Авторы: Ашкенази, Жарков, Зонов, Капустин

МПК: G01N 9/00

Метки: древесных, плотности

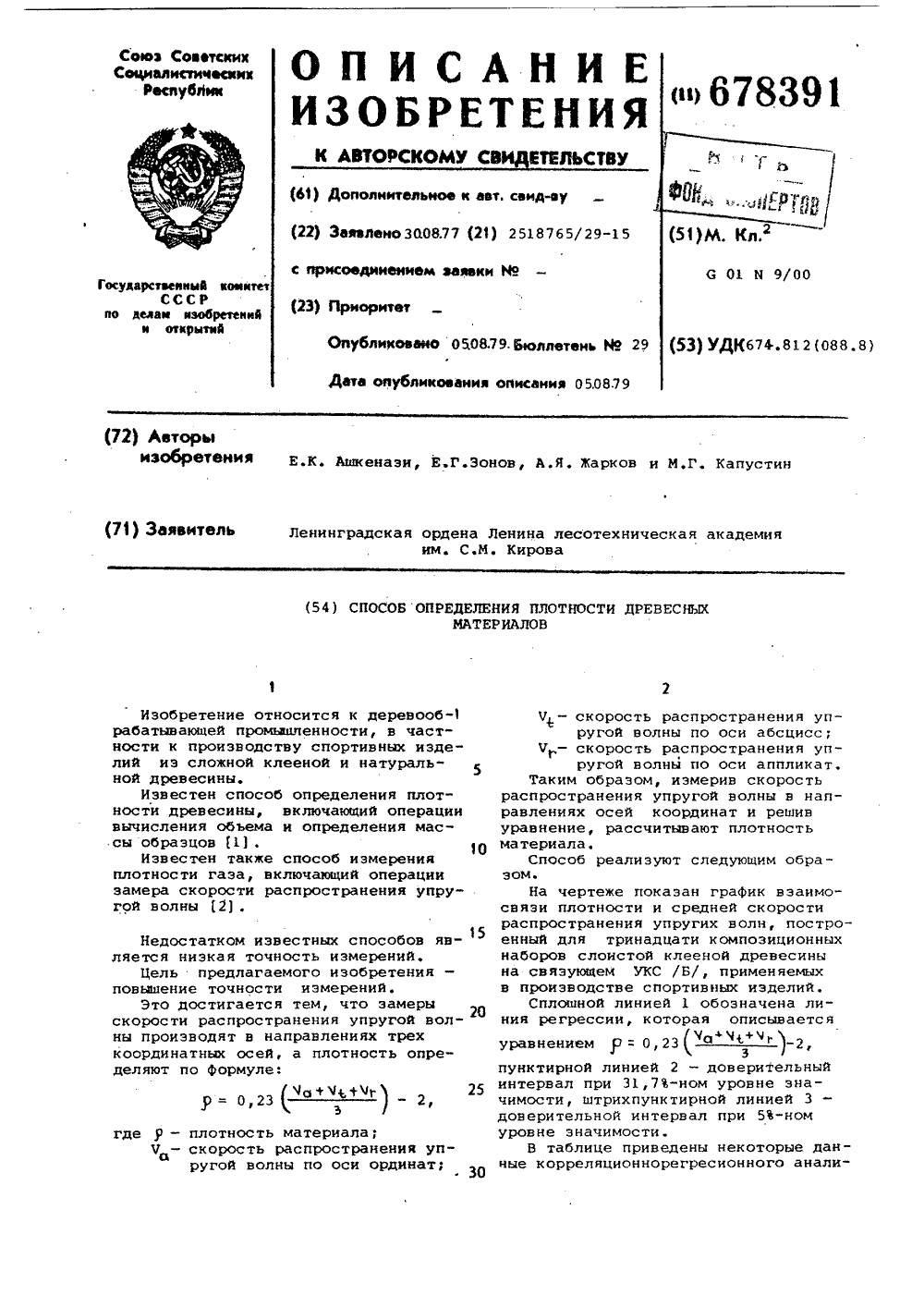

...древесинына связующем УКС /Б/, применяемыхв производстве спортивных изделий.Сплошной линией 1 обозначена линия регрессии, которая описывается/чафч+ч уравнением р 0 23 апунктирной линией 2 - доверительныйинтервал при 31,7-ном уровне значимости, штрихпунктирной линией 3 -доверительной интервал при 5-ном уровне значимости.В таблице приведены некные корреляционнорегресион678391 нении регрессии у=ах+Ь и их дове,рительный 95%-ный интервал для генеральной совокупности. Независимой переменной Х считается среднее эначе" ние скорости распространения упругой 5 Чо+ Ч+ЧЧср а буквой 3 обозначена плотность р . и г ВСВ " Ь 31 П а а г 33 а П 70 Ь 250 0197 0 99 О 95 19 03 0 23 0 223 0,237 -2 -23 4 +19 4 Из таблицы видно, что между исследуемыми...

Номер патента: 685955

Опубликовано: 15.09.1979

Авторы: Вернов, Перминов, Рябцев

МПК: G01N 9/00

Метки: гранулометрического, пульпы, состава

...частиц, размеры которых больше граничного крупных классон).На чертеже представлено предлагаемое устройство для определения гранулометрического состава пульпы,Устройство содержит плотномеры1 и 2, установленные на пульпопроводе 3. Плотномер 2 выполнен в видевибрационного резонансного плотноме- ЗОра, имеющего датчик плотности 4,связанный с узлом 5 изменения жесткости колебательной системы, систему возбукдения колебаний, состоящуюиз возбудителя 6 и приемника 7 колебаний, соединенных посредствомусилителя 8 положительной обратнойсвязи. Выход плотномера 1 соединенс входом блока управления 9, а выходблока управления 9 соединен с входом узла 5 изменения жесткости колебательной системы. Входы вычислительного блока 10 соединены с выходами...

Номер патента: 702267

Опубликовано: 05.12.1979

Авторы: Зарицкий, Садомцева, Щуровский

МПК: G01N 9/00

Метки: газа, дифференциальный, коэффициента, природного, реального, сжимаемости

...сужениях газового тракта до зоны дросселирования и после зоны нагрева, в коэффициент сжимвемостиопределяют. из формулы:где СС , , о Г - коэффициент расхода и площадь узкого сечения локального сужения газового тракта до зо/ ны дросселированияи после зоны нвРТ Р, Т - полные давление итемпература до зо-ны дросселирования и после зонынагрева;ьР ЬР - перепад давлений11 7,на сужениях тракта до зоны дросселирования и послезоны нагрева.Указанные значения давлении последросселирования и температуры нагревасоответствуют состоянию газа, близкомук идеальному.На чертеже приведено устройство, реализующее предлагаемый дифференциальный способ определения коэффициента сжимаемости реального природноо газа. 35устройство содержит размещенные...

Номер патента: 709981

Опубликовано: 15.01.1980

Авторы: Гурченок, Девяткин, Скрябин

МПК: G01N 9/00

Метки: газов, паров, плотности

...Х 17 Н 16 МЗТ иОХ 23 Н 28 МЗДЗТ, корпус был выполнениз стали 3,На чертеже изображена сх едлагаемого устройства,Устройство содержит основннал 1 и сужающее устройство 2провода, Термоэлектроды 3 и 4положены в основном канале 1 и ающем устройстве 2.Третьим электродом может служитьметаллический корпус 5 газопровода.Измерительный прибор 6 гальванометр) содержит катушки 7 и 8. Междуазличными веществами сушествуетонтактная разность потенциалов, Вайном случае имеем контактирующиеары металл-газ при высокой температуре, Состояния газа или пара) восновном канале 1 и сужающем устрой709981 Формула изобретения Составитель В, Техред 3 Фанта ощанкин Корректор И. Муска Редактор И. Шуб Заказ 8753/ 1019 Подписноедарственного комитета СССРизобретений и...

Номер патента: 709982

Опубликовано: 15.01.1980

Авторы: Аревадзе, Арсенишвили, Бейдер, Чубинидзе

МПК: G01N 9/00

Метки: вязкости, плотности, расплавов, электропроводности

...схему синхронного выпоямпения 9, с выхода которойна потенциометр 7 подается постоянный сигнал, пропорциональный измеряемому сопротивлению, Электропроводность измеряется методом неуравновешенного моста переменного тока зву"ковой частоты. Сигнал оазбалансировки моста, зависящий от измеряемогосопоотивления, поступает на. выпрямитель 9 и выпрямляется.Шпиндель 10 изолирован керамической муФтой 11 от преобразователя щи служит центральным электродом.Вторым эпектродом является сам тигель.Устройство работает следующимобразом.Двигатель 12 с эксцентриком 23 25специальной форьы сообщает равномерное возвратно-поступательное движение тиглю 2. Сила вязкого трения,возникающая при движении жидкостиотносительно шпинделя-электрода 10и приложенная к нему,...

Номер патента: 711432

Опубликовано: 25.01.1980

Авторы: Вощанкин, Крутин, Лекае

МПК: G01N 9/00

Метки: вязкости, жидких, плотности, сред

...и его добротность снижается, При осевых деформациях зонда 1 его витки испыты". вают деформацию кручения, что приводит к возникновению крутильных сдвиговых волн в жидкости, Импеданс этих вязких волн нагружает колебающийся вдоль оси зонд так же, как и крутильные колебательные системы, демпфированные вязкой жидкостью. Колебания с деформациями скручивания создаются путем возбуждения поступательных колебаний вдоль оси зонда. Зонд, представляющий собой цилиндри ческую спираль, закреплен с двух концов, а возбуждающий преобразователь 3 помещен в середине зонда. Жесткие крепления представляют собой массивные опоры 2, на которых подвешен весь зонд.При деформации скручивания витков оцновременно происходит изменение расстояния между соседними...

Номер патента: 741106

Опубликовано: 15.06.1980

Автор: Багов

МПК: G01N 9/00

Метки: плотности, покрова, снежного

...6 и вычислителем 7,Устройство работает следующим образом.3 7411Постоянно движущийся по склону снег своим давлением прогибает струну 1, Когда прогиб струны меньше установленного порога чувствительности, приводной элемент 4 микровыключателя 5 находится в нижнем положении (контакты а-в разомкнуты, контакты а-в замкнуты), Прие юпрогибе струны, большем установленного электрическим путем порога чувствительности, рычаг 2 поворачивается против ча совой стрелки, замыкаются контакты а-ви размыкаются контакты а-в переключателя 5. В результате источник тока 6 подключается к струне, которая нагревается проходящим по ней током и оплавляет прогибающий ее снег. Давление снега на нагретую струну уменьшается и под действием упругой силы пружины 3 рычаг...

Номер патента: 744276

Опубликовано: 30.06.1980

Авторы: Ермаков, Колесников, Нестеренко, Пополов, Розов

МПК: G01N 9/00

Метки: грунта, плотномер

...клапана, обеспечивая этим точное измерение объема по игле мерного цилиндра.На фпг, 1 изображен общий впд прибора; па фиг. 2 - впд по стрелке Л на фиг. 1.Прибор для определения плотности грунта содержит измерительный цилиндр 1 с крышкой 2, на которой укреплен манометр 3, насос 4, соединенный с помощью шланга 5 и обратного клапана 6 с полостью цилиндра, На крышке также имеются проб3ка 7 для заливки жидкости 8 и ручка 9 для переноски прибора, Измерительный цилиндр смонтирован в укреплеииои иа основании 10 обойме 11, выполненной с идпрдвл)нощей 12 таре,)ь 11)того клапана 13, сидб же)иного уплотнительиой прокладкой 1-1.Тарельчатый клапан открывается с помощью тяги 15, имеющей рукоятку 16, д в верхней части штифт 17, и проходящей 1 С. рсз...

Номер патента: 746249

Опубликовано: 05.07.1980

Авторы: Булыгин, Зиновьев, Исаев, Колесников, Мираков, Нестеренко, Пустынников

МПК: G01N 9/00

Метки: вибрационно-частотный, газожидкостных, плотности, потоков, расхода

...иупругого элемента, при этом исключается илия.ние изменения коэффициента трения в шарнирена погрешность измерения, Жесткость на изгибмембраны определяется выбором тцирины коль.цевого поля (разница внешнего и внутреннегорабочего диаметра мембраны), толщины мембраны,а также выбором параметров ребра жесткости. Поставленная цель достигается тем, что входной.конец отрезка трубопровода жестко соеди. нен с корпусом при помощи плоской кольцевой мембраны, установленной перпендикулярНо продольной оси чувствительного элемента, а также тем, что мембрана выполнена с ребром жесткости по оси, перпендикулярной плоскости колебаний чувствительного элемента.На чертеже представлен общий вид вибрацион но-частотного преобразователя и разрез...

Номер патента: 748183

Опубликовано: 15.07.1980

Автор: Горячкин

МПК: G01N 9/00

Метки: жидких, плотномер, сред

...3 нахсдится электромагнитный возбудитель 4колебаний, расположенный на узле 2748183 15 Формула изобретения Составитель Л, СвешниковаТехред О. Андрейко Корректор В, Синицкая Редактор М, Батанова Заказ 4223/28 Тираж 1019ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/э Подписное Филиал ППП фПатент, г, Ужгород, ул, Проектная, 4 крепления, Приемник 5 колебаний расположен в зазоре между постоянныммагнитом б и упругим вибрирующимфланцем колебательной системы 1, Магнитопровод 7 замыкает магнитную цепьпостоянного магнита б на узел 2 крепления,Плотномер работает следующим образом, Колебательная система 1 находится в контролируемой жидкости, омывающей систему со всех сторон, что исключает...

Номер патента: 748184

Опубликовано: 15.07.1980

Авторы: Безрядин, Костыгин, Ревенков, Шенфельд

МПК: G01N 9/00

Метки: весовой, веществ, взвешенных, измеритель, концентрации

...осаждаемоймассы, имеющий выход,Регистратор 31 концентрации составлен иэ источника 32 смещающегосигнал, записывающего потенциометра33, блока 34 регулирования и усилителя мощности 35, причем вход потенциометра 33 соединен с источникомс;ещающего сигнала и выходом блока3 Ф измерения скорости приращенияосаждаемой массы, Выход потенциометра 33 через блок регулирования 34 иусилитель мощности 35 соединен с управляющими устройствами 36 технологической линии 21, Выходной прибор37 служит для отсчета массы выпавшего в осадок. вещества,Весовойизмеритель концентрациивзвешенных веществ работает следующим образом,Анализируемая (исследуемая) жидкость поступает из технологической линии 21 через систему стабилизации 20 расходаЯ, впускной кран 18 и...

Номер патента: 785685

Опубликовано: 07.12.1980

Авторы: Боков, Вишневский, Сорокин, Федоров

МПК: G01N 9/00

Метки: весовой, плотномер

...плотномер работает следующим образом,Сосуд 1 наполняют контролируемойжидкостью 5, причем по трубкам 2 и 3обеспечивается ее непрерывный проток,В зависимости от величины плотностижидкости на весоиэмерительную систему действует усилие, которое черезстальнУю гибкую ленту 10 действуетна малое плечо квадранта 11, поворачивая его совместно с противовесом12 на определенный угол д. до дости Ожения равновесия.. Измерение угла д. происходит следующим образом. При повороте квадранта 11 поворачивается и жестко связанная с ним кодовая линейка 14 с уг Измерение временного интервала осуществляется следующим образом.Световой поток, созданный лампой 20 и сформированный конденсатором 21 и диафрагмой 22,попадает на зеркало светолучевого...

Номер патента: 800816

Опубликовано: 30.01.1981

Авторы: Гайнутдинов, Глазунов, Литвинский, Петров, Пикунов

МПК: G01N 9/00

Метки: плотностинамотки, рулонных

...связан с узлом 14 сравнения, с которым также соединен блок 15 задания показателя плотности. Выход узла 14 сравнения8008 3соединен с одним из входов узла 16сравнения, второй вход которого связанс блоком 17 задания скорости вращениярулона, а выход - через усилитель 18мощности - с прйводным электродвигалем 2,Способ определения плотности намотки рулонных материалов реализуетсяследующим образом,Намоточная бобина 1, приводимая во 10вращение электродвигателем 2, обеспечивает намотку в рулон 3 и транспортирование материала 4 через зону обработки 5. С . помощью импульсных датчиков 6 и 7 длины определяется длина соответственно нерастянутого на входезоны 5 и растянутого на ее выходе материала, Эта информация поступает навходы блоков 8 и 9...

Номер патента: 800817

Опубликовано: 30.01.1981

Автор: Жуков

МПК: G01N 9/00

Метки: вибрационный, плотномер

...масс колебательной системы жестко связан с корпусом датчика посредством жесткого элемента.На фиг. 1 представлена констр предлагаемого плотномера; на фиг разрез А-А на фиг.Плотномер содержит пустотелую оболочку 1, жестко монтируемую через элементы 2 к осевому стержню 3 в то10 3 8008 являющейся центром масс колебатель ной системы. Элемент 3, -выполненный, например, как осевой стержень, связывает центр масс колебательной системы с жестким корпусом 4, который с помощью 5 фланцев 5 подсоединяется к технологическому трубопроводу. В корпусе имеются два диаметрально расположенных отверстий, в которых установлены герметичные немагнитные обоймы приемника 6 и воз О будителя 7 колебаний. Вибрационный плотномер работает следую- следующим...

Номер патента: 805117

Опубликовано: 15.02.1981

Авторы: Каграманов, Костин, Леханов

МПК: G01N 9/00

Метки: аппаратах, впроцессе, горизонтальновращаемых, переработки, сыпучих, физико-химическихсвойств

...в течение кото.рого чувствительный элемент находит.ся в материале, сек;3 - постоянный угол в плоскости поперечного сечения аппарата между вертикалью и линией, проходящей через устройство начала отсчета времени и ось вращения, гр,Способ реализуется устройством, представленным на чертеже.На чертеже изображен горизонтально вращающийся аппарат, разрез.Устройство включает чувствительный эле.мент 1, установленный в корпусе аппарата 2,троллеи 3, электривски связанные с чувстви.тельным элементом 1, устройство 4 началаотсчета времени, токосъемное устройство 5,вычислительное устройство 6, устройство 7регистрации величины угла подъема центра тяжести материала.Устройство работает следующим образом,При вращении печи чувствительный элемент1...

Номер патента: 808910

Опубликовано: 28.02.1981

Автор: Скворцов

МПК: G01N 9/00

Метки: определенияудельного

...с выходом генератора импульсов 16. Генератор импульсов 16 соединен с тактовым вхо- доМ блока 17 измерения периода, информационные выходы которого соеди,нены с управляющими входами умножителя 15 частоты импульсов, информационный вход которого соединен с выходом второго фоточастотного датчика 18, установленного в фокусе дополнительного объектива 19, который находится над системой зеркал 20, закрепленных на прозрачной пластине-основании б под углом 45 к ее плоскости. Над пластиной-основанием б установлен объектив 21,. в фокусе которого установлен третий фоточастотный датчик 22, выход которого соединен с входом блока измерения периода 17. Фоточастотный датчик содержит последовательно включенные полупроводниковые биполярные иннерторы 23,...

Номер патента: 823974

Опубликовано: 23.04.1981

Автор: Горячкин

МПК: G01N 9/00

Метки: виброплотномера, датчик

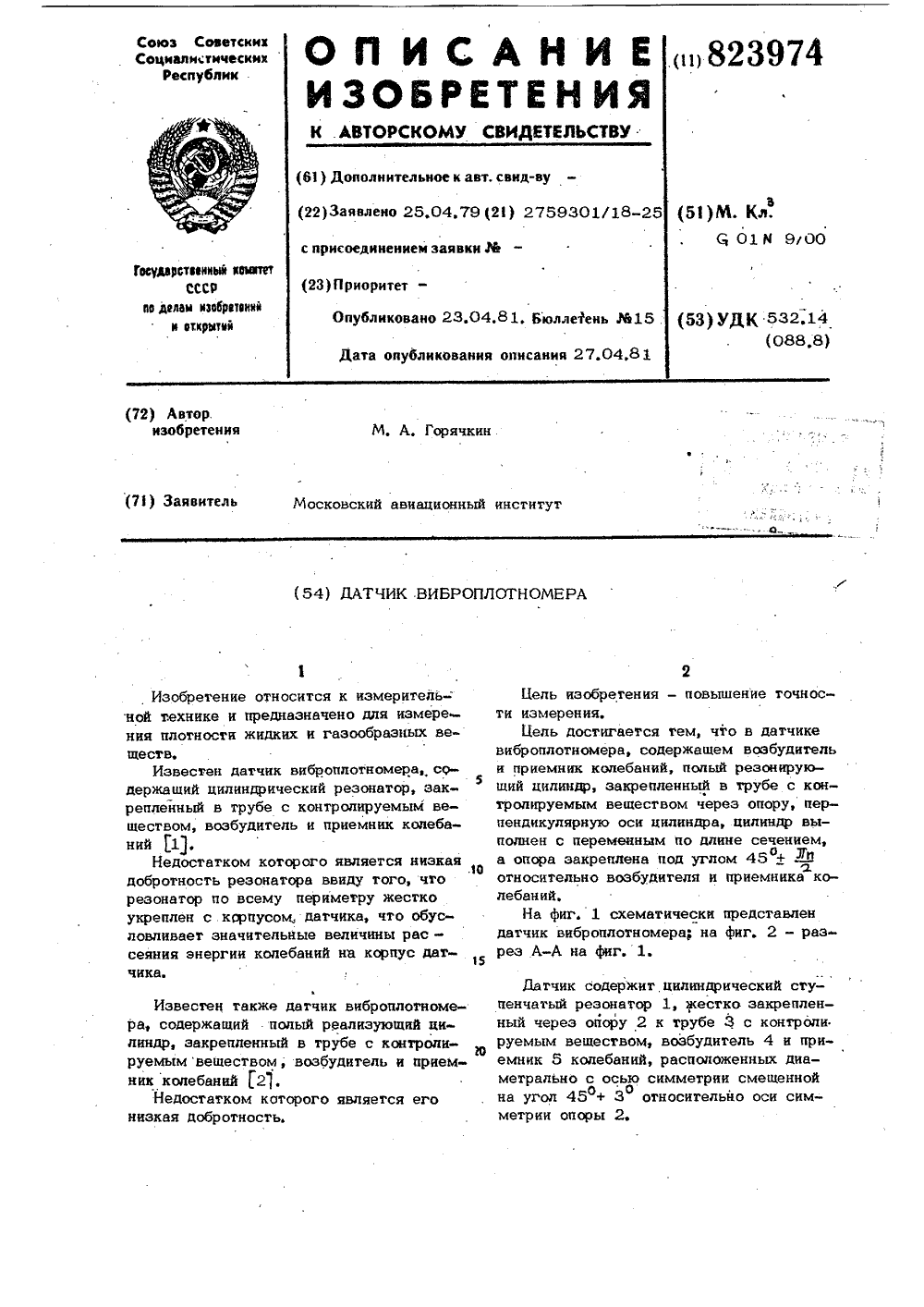

...содержащий цилиндрический резонатор, закрепленный в трубе с контролируемым веществом, возбудитель и приемник колебаний 1.Недостатком которого являдобротность резонатора ввидурезонатор по всему периметрукреплен с ксрпусом датчика,ловливает значительные величсеяния энергии колебаний начика. Известен также датчик виброплотномера, содержащий полый реализующий цилиндр, закрепленный в трубе с контролиВ руемымвеществом, возбудитель и приемник колебаний 21.Недостатком которого является его низкая добротность. г. 1 схематически представлен броплотномера; на фиг. 2 - рна фиг. 1.аказ 2095/60 Ти ВНИИПИ Государст по делам изобрете 113035, Москва Ж-35, Раущская н ПодписСССР д, 4/5 илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3Датчик...

Номер патента: 828015

Опубликовано: 07.05.1981

Авторы: Агеева, Корчунов, Чебуркова

МПК: G01N 9/00

Метки: влагоемкостипористых

...опытов) увеличение кратности вакуумирования более трех раз не дает увеличения эффекта. При величи 3не разрежения меньше 0,9 атм поры материала полностью не освобождаются от воздуха, что препятствует полному влагонасыщению образца. Выше 0,9 атм повышения влагоемкости практически не происходит с повышением разрежения. Верхний предел 0,97 атм является предельной точкой, выше которой происходит вскипание воды, что может повлечь изменение структуры торфа.Предлагаемый способ поясняется схемой, на которой изображена установка для определения влагоемкости.В предварительно смоченный и взвешенный цилиндр 1 с сетчатым дном помещают испытываемый образец 2 и взвешивают вместе с цилиндром. Затем цилиндр, утяжеленный нагрузочной крышкой 3 с...

Номер патента: 834457

Опубликовано: 30.05.1981

Авторы: Малышев, Ткаченко

МПК: G01N 9/00

Метки: вибрационный, жидкости, плотномер

...в условиях малых и сильных гравитационных полей. Формула изобретения Вибрационный плотномер жидкости, содержащий емкость, механический резонатор, датчик колебаний и регулируемый возбудитель колебаний резонатора, отличающийся тем, что, с целью повышения точности измерений, емкость жестко связана с возбудителем колебаний резонатора, который выполнен упругим и объемно сжимаемым, причем плотность жидкости, резонансная частота колебаний резонатора и конструктивные параметры плотномера связаны соотношением 38344576 - глубина погружения резонатора;д - ускорение свободного падения.Вибрационный плотномер схематически изображен на чертеже, 5Плотномер содержит емкость 1, целиком или частично заполненную исследуемой жидкостью 2 и жестко связанную с...

Номер патента: 851184

Опубликовано: 30.07.1981

Авторы: Дрань, Мозолевский, Снегур, Тараненко, Чернык

МПК: G01N 9/00

Метки: виброплотномера, датчик

...и 5, соответственно, одинарного камертона. В основании 6 этого камертона установлена перегородка 7, разделяющая полости ветвей. Слева от перегородки установлен патрубок 8 ввода контролируемой среды, а справа - патрубок 9 выводаэтой среды. Для возбуждения и съема колебаний сдвоенного камертона предусмотрен электромагнит 10 и электро" магнитный адаптер 11, включенные в Цепь усилителя 12 положительной обратной связи.Устройство работает следующим образом.Ветви камертона 1 приводятся в режим.автоколебаний, которые обеспечиваются тем, что начальный импульс с усилителя 12например импульс включения) подается на электромагнит 10; обуславливающий притяжение ветвей камертона 1. После прекращения импульса (выхода усилителя на нормальный режим) ветви...

Номер патента: 851185

Опубликовано: 30.07.1981

Авторы: Гулий, Дрань, Мозолевский, Снегур, Тараненко

МПК: G01N 9/00

Метки: вибрационно-частотный, плотномер

...т рубчатого камертон а, основание которого с помощью фланца жестко крепйтся к технологическому трубопроводу 2. 20Недостатки указанного плотномера состоят в ограниченных функциональ.-. ных возможностях, так как схема его установки предполагает свободный слив контролируемой среды из ветвей, что не дает воэможности использоватьтномер в напорных трубопроводах,акже в отсутствии температурнойенсации непосредственно в датчиЦель изобретения ыше ункциональных возможнос плот ра и точности измерений.Поставленная цель достигается тчто в вибрационно-частотном плотно ре, состоящем из одинарного трубчат го камертона, системы возбуждения и съема колебаний, усилителя и измерителя частоты, проточная часть камертона выполнена с эллиптическим сечением и...

Номер патента: 853487

Опубликовано: 07.08.1981

Авторы: Зубчатый, Катков, Коптев, Нартов, Середенко, Чинакал

МПК: G01N 9/00

Метки: бензинов, октановогочисла

...паров, связанными с вычислительным блоком и регистратором.на чертеже представлена схема устройства для автоматического контроля октанового числа бензинов.-Оно содержит нроооподготовителъ кую систему 1, соединенную с трубопроводом 2 коитролнруемого бензина,датчик 3 удельного веса, анализатор 4 температуры выкипання 10% бензина,анализатор 5 выкипания 50% бензина,анализатор 6 температуры выкипания 90% бензина, анализатор 7 температу ры конца кипения бензина, анализатор 8 давления насыщенных паров бензина,вычислительный блок 9 и регистратор 10.Устройство работает следующим ооразом.Анализируемый бензин из трубопровода 2 после пробоподготовки в системе 1 до требуемого физического сос тояния (температуры, давлении, содерконтроля...

Номер патента: 857782

Опубликовано: 23.08.1981

Авторы: Бегляров, Данилова, Карташова, Пугачевич

МПК: G01N 9/00

Метки: плотности

...этого к трубке 13 присоединяют буферный баллон достаточной емкости, а для создания избыточпого давлеь.я используют инертный5 гаэ,Таким образом, производится определениеплотности жидкости предлагаемым устройствомс погрешностью не превышающей 0,06 . 10 Формула изобретения 1. Устройство для измерения плотности, включающее две измерительные трубки, соединенные 15 между собой, соединительные трубки н термостат, о т л и ч а ю щ е е с я тем, что, сцелью снижения трудоемкости определения плотности полимеризующихся жидкостей и увеличения функциональных возможностей, в устрой ство введены 0-образная трубка, два трехходовых крана, сильфон, термостат, причем каждыйконец О-образной трубки соединен с соответствующим концом измерительных...

Номер патента: 857783

Опубликовано: 23.08.1981

Автор: Зайцев

МПК: G01N 9/00

Метки: автоматический, жидкости, плотномер

...усилителя,подключен к выходу компаратора напряжения, один из входов которого соединен с источником опорного напряженияа второй подключен к выходу детектора, ири этом зыход параметрического усилителя соединен с одной обмоткой возбуждения.Иа чертеже представлена схема предлагаемого автоматческого иотномера жидкости.Автоматический плотномер жидкости содержит крутильно. колеблющийся элемент, выпол. ценный в виде цилиндра 1 с радиальными лопастями 2, укрепленного на свободном конце трубчатого магнитоупругого стержня 3 спомощью ступицы 4. Другой конец стержня 3 жестко укреплен в основании 5. Обмотка Ь возбуждениявыполнена тороидальной, проходящей сквозьтрубчатый стержень 3 и подключена к источнику постоянного тока. Обмотка 7...

Номер патента: 866454

Опубликовано: 23.09.1981

Авторы: Воловик, Ефремов, Калачев

МПК: G01N 9/00

Метки: пористости, твердых, тел

...в виде планетарного редуктора, %0солнечное коническое колесо 20 кото-4рого связано с приводом вращения, аобъединенные между собой водилом 2).конические сателлитй 22 взаимодействуют с внутренней поверхностью воронкообразной полости 19.Уплотнитель выполнен нэ немагнит"ного материала,4Электромагнитный клапан 14 подпружинен пружиной 23 и приводится в действие электромагнитом 24, установленным на уплотнителе 7.Шток 25 клапана 14 размещен в отверстии перегородки 26 уплотнителя 7,.Сигнальная система включает такжемикроамперметр 27.Мембрана 16 снабжена иглой 28,взаимодействующей со штоком 17 механотрона )8 сигнальной системы.Привод вращения солнечного конического колеса 20 выполнен в видемаховичка 29, закрепленного на оси30 конического...
