Способ определения плотностинамотки рулонных материалов

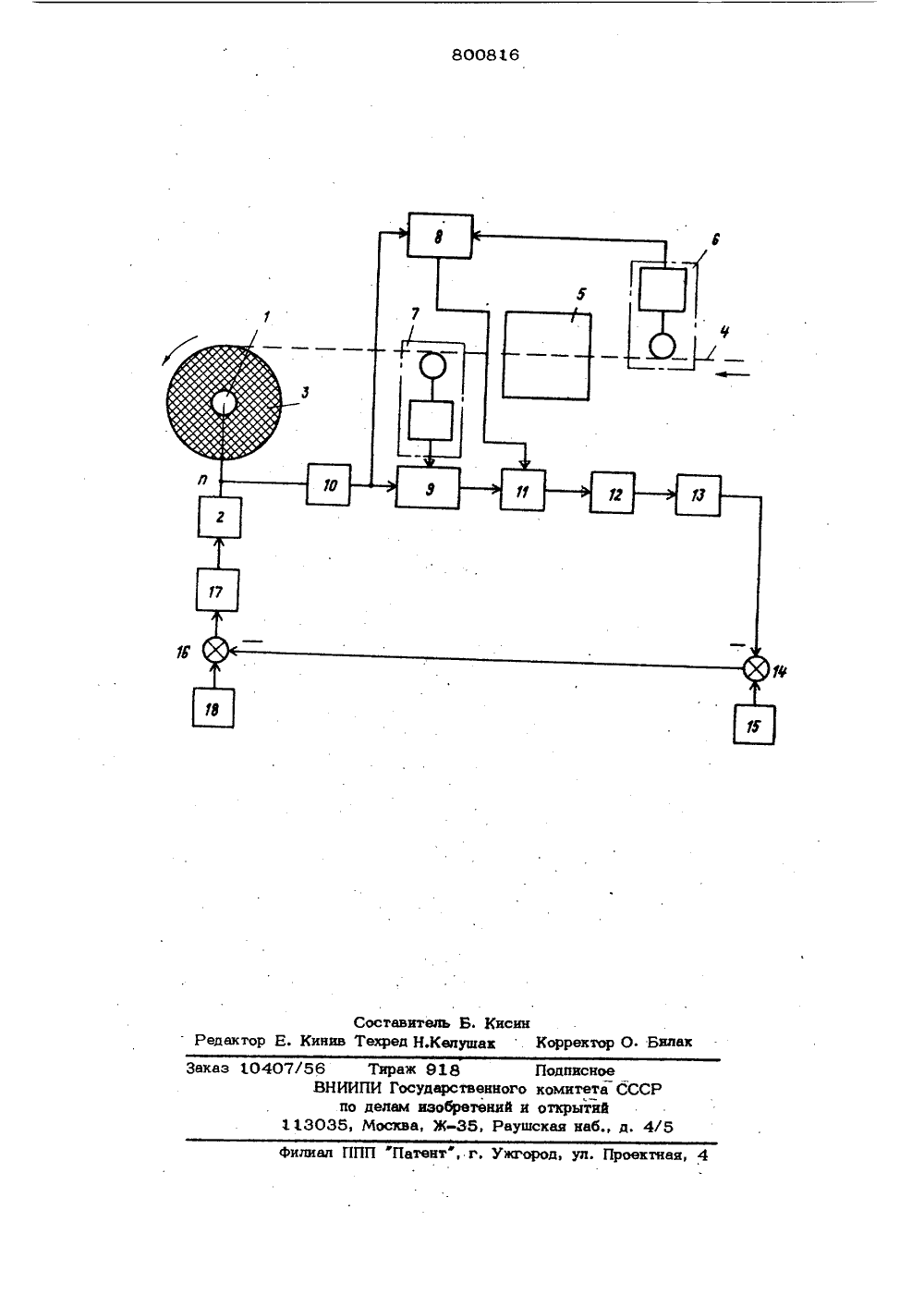

ОП ИСАНИЕИ 306 РЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскмкСоцивлистичесиикРеспублик и 800816(51) М. Кл, 6 01 М 9/00 с присоединением заявки .% Гееударетеевкый кемитет СССР дв девам кзебретенкй в еткрыткй(53) УДК 677- -046,5: 6 20, . 18(088.8) Опубликовано 30,01.81, Бюллетень Ж 4 Дата опубликования описания 03.02,81 Ивановский энергетический институт им. В) Заявител Ленин ОБ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ НАМОТКИ РУЛОННЫХ МАТЕРИАЛОВ(54) тся к ко рулона а плотность как квадрат отношен диуса рулона к фактНа чертеже показ намотки определяют я теоретического раическому.ана функциональная и легкои промышленн собам определения екстильных рулонема,реализующа лагаемый споплотнов, заклюелении определени ых материал менном опр ретического его вычисл диусов,я отнофактищения ческо теоретичесмуЦ.,Недостаткомляется низкая толенная непостоянваемого матери кого радиуса к о способа яверения, обусловизвестичность из ством то ины намать ель изобретени змерения, овышени ности Ук фактич шениеазанная цель досеский радиус одлины растянутворота рулона,считывают какнутого матери угл рети диус рнераст отношение длиньала к углу повор Изобретение отн мерительной техник сти, а именно к спо плотности намотки т ных материалов,Известен способ сти намотки рулонн чающийся в одновре фактического и тео рулона и последующтигается тем, чтопределяют как отно го материала к На намоточную бобину 1, приводимую во вращение электродвигателем 2, наматывается в рулон 3 ткань 4, транспортируемая через зону обработки 5, На входе и выходе зоны обработки соответственно установлены импульсные датчики 6 и 7 длины транспортируемого материала, выходы которых соединены с блоками 8 и 9 вычисления радиусов, вторыми своими входами соединенными с импульсным датчиком 10 угла поворота рулона, а выходами - с блоком 1 1 деления, Последний своим выходом подключен ко входу квадратора 12, выход которого через блок 13 преобразования связан с узлом 14 сравнения, с которым также соединен блок 15 задания показателя плотности. Выход узла 14 сравнения8008 3соединен с одним из входов узла 16сравнения, второй вход которого связанс блоком 17 задания скорости вращениярулона, а выход - через усилитель 18мощности - с прйводным электродвигалем 2,Способ определения плотности намотки рулонных материалов реализуетсяследующим образом,Намоточная бобина 1, приводимая во 10вращение электродвигателем 2, обеспечивает намотку в рулон 3 и транспортирование материала 4 через зону обработки 5. С . помощью импульсных датчиков 6 и 7 длины определяется длина соответственно нерастянутого на входезоны 5 и растянутого на ее выходе материала, Эта информация поступает навходы блоков 8 и 9 вычисления радиусов, на другие входы которых подается 20сигнал с импульсного датчика 10, реализующих операцию деления согласнозависимостям:для блока 8для блока 9 25 где 4 и р- соответственно измереннаядлина нерастянутой и растянутой ткани, м;7 - угол поворота рулона в ра 30дианах.С помощью блока 11 деления определяется отношение, которое возводится в квадрат квадратом 12 и преобразуется в аналоговый сигнал, являющийся показателем плотности намотки. Полученный на выходе преобразователя 13 сигнал сравнивается в узле 14 с сигналом, соответствуюшим заданному значению показателя плотности, формируемому блоком 15.Разность заданного и действительного показателя через узел 16 сравнения, куда .подается также сигнал, задающий частоту вращения рулона 3 и формируемый блоком 17 ее задания, воздействует на усилитель 18 мощности, питающий электродвигатель 2 таким образом, что показатель плотности намотки поддерживается в процессе наработки рулона на заданном уровне. формула изобретения Способ определения плотности намотки рулонных материалов, заключающийся в одновременном определении фактического и теоретического радиусов рулона и последующего вычисления теоретического радиуса к фактическому, о т - л и ч а ю ш и й с я тем, что, с целью повышения точности, фактический радиус определяют как отношение длины растянутого материала к углу поворота рулона, теоретический радиус рассчитывают как отношение длины нерастянутого материала к углу поворота рулона, а плотность намотки определяют как квадрат отношения теоретического радиуса рулона к фактическому,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР Мо 461042, кл. О 01 Я 9/10, 1973.800816 к Тираж 918 Подписное НИИПИ Государственного комитета СС по делам изобретений н открытий 3035, Москва, Ж, Раушская наб., д.П "Патент, г ул. Проектная фили Составитель Б. КисинРедактор Е. Кинив Техред Н,КелушакКоррек
