G01H 11/00 — Измерение механических колебаний или ультразвуковых, звуковых или инфразвуковых колебаний по изменению электрических или магнитных свойств

Номер патента: 750286

Опубликовано: 23.07.1980

Автор: Куприевский

МПК: G01H 11/00

Метки: колебаний, механических, параметров

...по обеим сторонам щели диафрагмы 9.Способ измерения параметров механических колебаний заключается . в следующем.На элемент 1 поверхности исследуемого объекта проектируют сфокусированный световой луч, проекция которого имеет вид прямоугольной световой марки, Ширина проекции световой марки устанавливается равной ширине цели диафрагмы 9. Приемную оптическую систему настраивают таким образом, чтобы щель диафрагмы 9 была на оси симметрии колебаний изображения световой марки. Иэображение световой марки отраженное от исследуемой поверхности, поступает через объектив 7 и щелевую диафрагму 9 на фоточувствительный элемент 8. При периодических, гармонических или импульсных колебаниях элемента 1 поверхности исследуемого объекта положений...

Номер патента: 771476

Опубликовано: 15.10.1980

Авторы: Заблоцкий, Литуев, Храмов

МПК: G01H 11/00

Метки: автоматизированная, вибраций, исследования, лопаток, турбомашины

...вход блока 10 шифратора номера периферийного датчика, формирует код, соответствующий сработавшему датчику, и передает его в выходной регистр 6. В результате в выходном регистре 6 формируется код из двух частей: кода, пропорционального временному интервалу, и кода номера датчика 1, формирующего данный временной интервал. После этого информация передается в ЭВМ 7 для дальнейшей обработки.С приходом следующего сигнала с любого из датчиков 1 на вход блоков 8, 12 и 4 период работы системы повторяется. При этом будет сформирован в выходном регистре 6 код, пропорциональный временному интервалу сработавшего датчика 1, и его адрес. Цикл работы системы закончится с приходом последнего импульса с датчиков 1Формула изобретения 5и передачи...

Номер патента: 771477

Опубликовано: 15.10.1980

Авторы: Кривоносов, Кудрявцева, Малышев

МПК: G01H 11/00

Метки: колебательной, лопаток, рабочих, скорости, турбомашин

...блока 6, а выход последнего соединен с входом блока 7, Выход блока 9 соединен со вторым входом блока 6. Блоки 5, 6 и 7 соединены с блоком 10. Способ измерения колебательной скорости заключается в том, что устанавливают датчики 3 и 4 в окружном направлении, в плоскости вращения рабочего колеса 1. Измеряют окружное расстояние Е между датчиками. Временной интервал между импульсными сигналами двух датчиков в момент, когда лопатка 2 рабочего колеса 1 колеблется, равен Ы -О+ АыьасоСгде 11 - окружная скорость лопатки;А - амплитуда колебания лопатки;со - частота колебания лопатки. 4Временной интервал между сигналами датчиков 3 и 4, когда лопатка не колеблется, равен(9 цСигнал с датчика 4 подают на вход блока 8 частоты, с выхода которого...

Номер патента: 781602

Опубликовано: 23.11.1980

Автор: Чаусовский

МПК: G01H 11/00

Метки: вибродозиметр

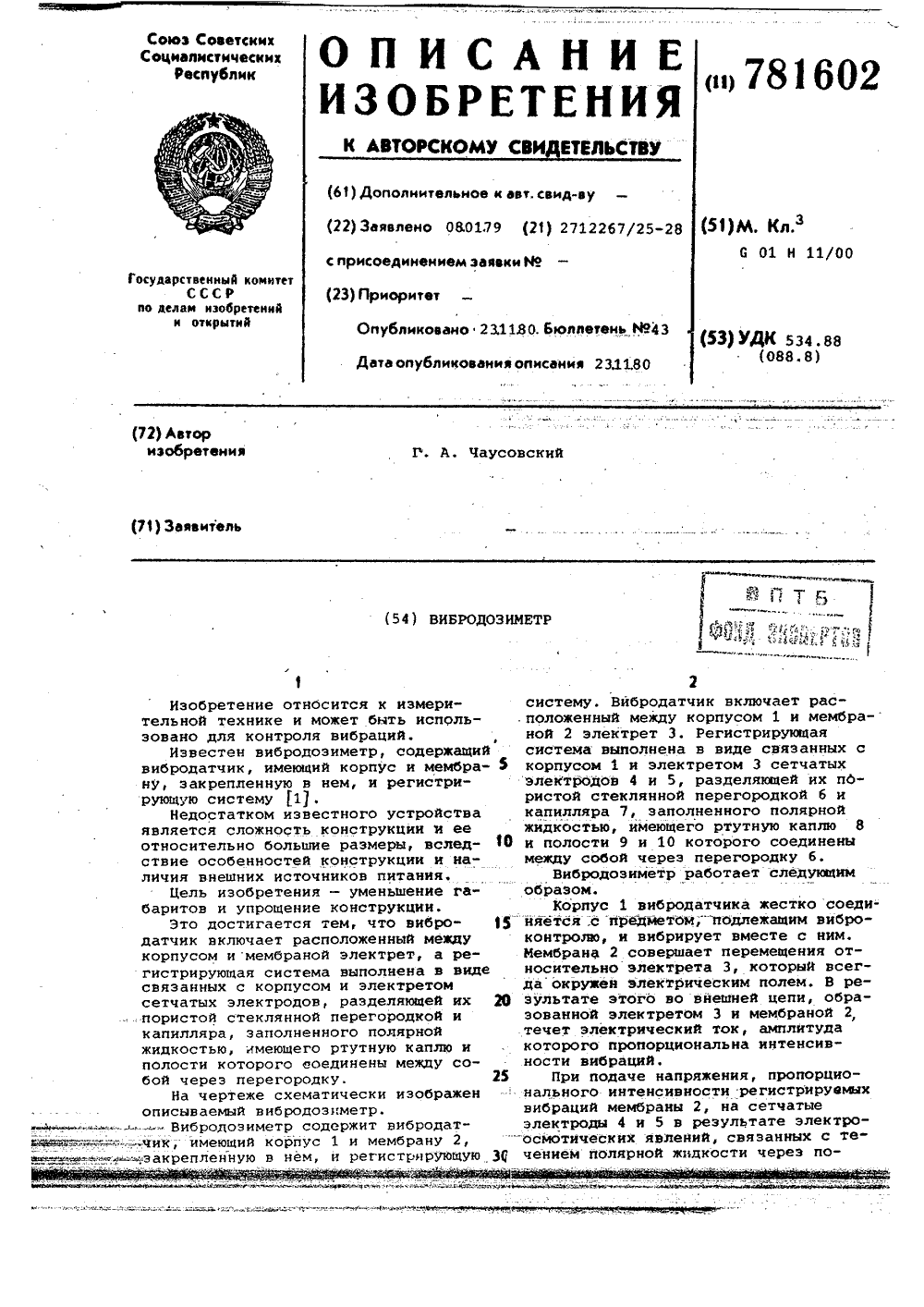

...2 при подаче напряжения, пропорциоНа чертеже схематически изображен . нального интенсивности регистрируемыхописываемый вибродозиметр. вибраций мембраны 2, на сетчатые .4 ф-. в - в.- - Вибродоэиметр содержит вибродат- электроды 4 и 5 в результате электро=: вв :.:.:,.чик; имеющий корпус 1 и мембрану 2, "-осмотических явлений, связанных с теа ря=. в .,:;==эаакрепленную в нем, н регистрирующую 3 чением полярной жидкости через по781602 оставитель В.Лопухинехред А.АчКорректор И,Муска Редактор А,Судын аж 713 Подписнорственного комитета СССРзобретений и открытийЖ, Раушская наб д. 4/ аказ 8113/42 1 ИИ Гос ела и 113035, о ул. Проектна Патент , г. Ужгор ал П ристую перегородку 6 при наличии -разности потенциалов на электродах4 и 5 наблюдается...

Номер патента: 798501

Опубликовано: 23.01.1981

Авторы: Виноградов, Кухаренко, Мишин, Пролыгин

МПК: G01H 11/00

Метки: вибропреобразователь, емкостной

...пружине 2 . Длина, ширина, толщина, жесткость пружины 2 и вес пластины 4подбираются так, что максимальнаястрела провеса пружины 2 под действием тяжести пластины 4 меньше зазорамежду пластинами 3 и 4. При этомплоская пружина закреплена в корпусепо ее длине с , которая больше ширины не менее, чем в два раза а тол щина не менее, чем в десять раз меньше длины.Вибропреобразователь работаетследующим образомЕмкостной вибропреобразователь 2 О крепится на испытуемом теле (начертеже не показан) так, чтоб(я пластины 3 и 4 конденсатора были расположены перпендикулярно направлениюисследуемых вибраций, т.е. направление его максимальной чувствитель"ности совпадает с направлением исследуемых вибраций. Корпус 1 емкостного вибропреобразователя...

Номер патента: 802810

Опубликовано: 07.02.1981

Авторы: Голубцов, Хлебников

МПК: G01H 11/00

Метки: механическихколебаний, объекта, реализации, устройстводля

...конденсатора, общаяобкладка которого предназначена для связи с контролируемым объектом, одна иэобкладок связана с выходным полуволновым механическим резонатором, а кобкладкам дифференциального конденсаторачерез электрический контур 10 подключенисточник 11 постоянного напряжения.Вибратор 6 выполнен в виде полуволнового электромеханического резонаторас волновым механическим сопротивлением,превосходящим волновое сопротивлениевыходного полуволнового механическогорезонатора 8, а переменное волновоесопротивление механической резонанснойсистемы уменьшено к резонатору 8.Устройство работает следующим образом,Перед измерениями входной коммутатор 5 включен, а выходной коммутатор9 выключен, Генератор 3 электрическихколебаний питает...

Номер патента: 805074

Опубликовано: 15.02.1981

Автор: Тарханов

МПК: G01H 11/00

Метки: торсиометр

...содержит корпус 1 с закреалеиньван на нем чувствителъныни элементами и узел съема сигнала. Чувствительные элементы н узел съема сигнала выполнены нз двух кольцевых магнитопроводов 2 и 3 с шестью обмоткани 4-9,иа одном из них и аесть обмоток 10-15 на другом, соединенными в две встречно включенные фезвев дыфф, образующие два трехфаэных мос. та, включенных параллельно, выходы мостов включены встречно, а магиитопроводы 2 н 3 в процессе измерения свободно охватывают контролнруеьей режущий объек 16. Кроме того,.торсиометр содержит переходную втулку, предназначенную для крепления кор пуса 1 к неподвижной части станка.Форсиометр работает следующим образом.Режущий объект 16 (например сверло) в сечении представляет собой вытянутое...

Номер патента: 805075

Опубликовано: 15.02.1981

Авторы: Авдонин, Бурмистров, Воронов, Маркушин

МПК: G01H 11/00

Метки: колебанийсверл

...(не показаны) в которых установлены с возможностью перемещения вдоль колонки 7 и 8 с закрепленными на их концах подвижными в поперечном направлении полэунами 9 и 10, соединенными с датчиками 2.3 и 4. В процессе измерений якорь 5 охватывает сверло 11.Устройство работает следующим образом.Исследуемое сверло 11 закрепляется в корпусе 1 устройства вместе с якорем 5, Датчики 2, 3 и 4 размещаются против якоря 5,Затем посредством ползунов 9 и 10 и поворотной планшайбы б устанавливается начальный зазор между датчиками 2, 3 и 4 и якорем 5, равный О,б 50 мм. При холостом вращении сверл 11 зазор между датчиками 2,3 и 4 и якорем 5 остается постоянным, а сигналы, поступающие с них, представляют собой прямые линии на осциллограмме. При...

Номер патента: 813140

Опубликовано: 15.03.1981

Авторы: Красовицкий, Нартов, Сивков, Сидоров, Соколик, Таисов

МПК: G01H 11/00

Метки: виброметр

...магнатами 6 и 7 и жестко соединен с площадкой 4. Магнитный подвес снабжен направляющими 9, устаковленньвеи перпендикулярно основанию и параллельно двум магнитам б н 7, закрепленным аа основании 2, а третий магнит 5 расположен на направляющих 9. В анод электронной лампы 1 датчика включена нелиней- ная цепь, выполненная и виде транзистора 10 к шукткрувщего диода 11, и соединена со входом последовательно соединенных усилителя 12, выпрямителя 13 к стрелочного индикатора 14. Питание схеьы осуществляется от источника 15 питания.813140 Формула изобретения Виброметр работает следующим образом.При воздействии наоснование 2 вибрации постоянные магниты 3 будут совершать колебания, параллельные прбдольной оси лампы 1. Ех поле воздействует...

Номер патента: 830137

Опубликовано: 15.05.1981

Автор: Дорошко

МПК: G01H 11/00

Метки: исследования, колебанийрабочих, лопаток, турбомашины

...кодируннций блок 7 и индикатор 8 кода.Устройство работает следующим образом.При вращении колеса турбомащины датчики 1 и 2 реагируют на прохождение мимо них рабочих лопаток короткими электрическими импульсами. Импульсы через Формирователи 3 и 4 импульсов поступают в формирователь 5 знака, который в зависимости от знака временного интервала, т.е. от очередности появленияимпульсов, генерируемых данной лопаткой, подает сигнал на один из двух входов кодирующего блока 7, Последний в свою очередь кодирует зту последовательность, т.е. присваивает, например, при появлениипервым от данной лопатки импульса периферийного датчика 2 индекс "0", а при появлении первым импульса корневого датчика 1 индекс "1 нКод, получаемый при опрашивании всех рабочих...

Номер патента: 838403

Опубликовано: 15.06.1981

Авторы: Красовицкий, Нартов, Сидоров

МПК: G01H 11/00

Метки: виброметр

...состав ляющую усилия, которое уцерживает подвижный магнит 5 на уровне неподвикныхмагнитов 3 и 4, Таким образом формиру -ется широкоходовая магни кнаяпружина, обладающая жесткостью, зависящей от степени намагниченности матери 40ала магнитов и величины воздушного зазора между магнитами 3,4 и 5, При заданной массе подвижного магнита 5 регулированием величины воздушного зазора устанавливается необходимая жесткостьподвеса, а, следовательно, его резонансная частота. Магнитодиод 2 может быть размещен относительно торца под.вижного магнита 5 в двух вариантах.В одном из них оси симметрии магнитодиода и магнита совпадают, при этом относительное перемещение магнитодиода и магнита приводит к Формированиювыходного сигнала с удвоенной...

Номер патента: 842420

Опубликовано: 30.06.1981

Авторы: Заблоцкий, Коростелев, Левицкий

МПК: G01H 11/00

Метки: вибрацийлопаток, турбомашин, уровня

...блоку 5 управления исхеме 13 вычитания, последняя выходом соединена с вторым входомсхемы 14 совпадений и второй шиной индикатора 11, второй вход блока 5 управления соединен с входомумножителя 4 частоты и вторымвходом измерителя 9 временных интервалов, к третьему входу которого 30подключен выход .Умножителя 4 частоты. Устройство работает следующим образом. 35Лопатки колеса турбомашины возбуждают в датчиках 1-3 импульсы, которые поступают на формирователи 6-8. Им- . пульсы с формирователей 7 и 8 проходят на первый и второй входы измерителя 9 временных интервалов, на 4 О третий вход которого поступают импульсы умножителя 4 частоты, осуществляющего автоматическое масштабирование результатов измерения.45Кодированные значения...

Номер патента: 845017

Опубликовано: 07.07.1981

Авторы: Миронович, Федоренко, Явленский

МПК: G01H 11/00

Метки: диагностики, опормеханизмов

...коэффициентов, первый вход которого подключен ко второму выходу йрограммного блока 8, второй вход - к выходу 2 О генератора 23, соединенного со вторым входом матричного дешифратора 9; выход блока 24 весовых коэффициентов подключен ко второму входу умножителя 4, .а второй выход генератора 23 соединен со вторым входом ключа 6, а вход матричного дешифратора 9 соединен с выходом коммутатора 3.Устройство для диагностики опор механизмов работает. следующим образом.Сигналы с вибродатчиков 1 и 10 через усилители 2 и 11 подаются на Фильтры 12-15 соответственно. С выходов фильтров через масштабные блоки 16- , 19 и соответствующие сумматоры 20 и 21 сигнал поступает на входы коммутатора 3, управляемого программным блоком 8. С коммутатора 3 сигнал...

Номер патента: 859833

Опубликовано: 30.08.1981

Авторы: Галиев, Герус, Гречко, Кац, Толокновский

МПК: G01H 11/00

Метки: вибраций

...выпрямленного напряжения поступает на один из входов суммирующего усилителя 7, а через дифференцирующее звено 6 на другой 1 о вход суммирующего усилителя 7 поступает напряжение, пропорциональное скорости нарастания измеряемой величины. При превышении на выходе суммирующего усилителя 7 заранее установленного значения, срабатывает пороговое устройство 10 и включает исполнительный механизм 9, который служит для подачи сигнала предупреждения нарастания вибрации или отключения контролируемой машины.Предлагаемое устройство позволяет не только установить момент повышения уровня вибрации, но и определять момент ее нарастания даже при небольших значениях ее абсолютной Устройство .для контроля вибраций, содержащее последовательно...

Номер патента: 868367

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вала, вибраций, радиальных

...и 8 - на другой образующей этого вала 9, последовательно соединенными спервым из дополнительных датчиков 7 дополнительной линией 10 задержки, вторымблоком 11 вычитания, дополнительныйассоц которого соединен со вторым дополнительным датчиком 8, третьим блоком12 вычитания, дополнительный вход которого соединен с выходом первого блокавычитания, дополнительным интеграторомф13, умножителем 14 и четвертым блоком15 вычитания, дополнительный вход которого подключен к выходу основного интегратора 5, а выход - к регистратору 6.Устройство работает следующим образом,При вращении вала 9 создаются радиальные вибрации и колебания перекоса ,С помощью датчиков 1,2,7 и 8 указанныесуммарные колебания преобразуются вэлектрические сигналы. Сигналы датчиков1...

Номер патента: 868368

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, ротора

...связан с одним из источников 3 и 4 света, дополнительный фотоэлектрический датчик 15 и блок 16 обработки, состоящий из блока 17 вычитания, входыкоторого подключены соответственно к выходам основного и дополнительного фотоэлектрических датчиков 11 и 15, блока 18 умножения, подключенного к выходу блока 17 вычитания и имеющего коэффициент. передачи, равный отношению расстояний между опорой 19 для ротора 1 и дополнительным растровым диском 12 к расстоянию между растровыми дисками 2 и 12, второго блока 20 вычитания, подключенногр к блоку 18 умножения и дополнительному фотоэлектрическому датчику 15, регистратора 21, под- ключенного к выходам блоков 17 и 20 вычитания.Устройство работает следующим образом.При вращении ротора 1 совершаются...

Номер патента: 868369

Опубликовано: 30.09.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, движущихся, объектов

...8 и 10 вычитания, а выход третьего вибродатчика 3подключен ко вторым входам основного идополнительного вторых блоков 7 и 14 50вычитания.Устройство для измерения вибрациидвижущихся объектов, например гибких дисков, содержит дополнительный вибродатчик16, устанавливаемый по оси объекта, например гибкого диска 5, и подключенныйк первому входу третьего блока 8 вычитания, второй вход которого подключенУстройство для измерения вибрации движущихся объектов по постоянной траектории работает следующим образом,С выходов.вибродатчиков 1- 4 (фиг.1 )получают электрические сигналы, пропорциональные виброперемешениям 5 (фиг.2и 3), пецекосным колебаниям М и волнистости измеряемой поверхности, Влияниепогрешности вследствие наличия на волнистости...

Номер патента: 875219

Опубликовано: 23.10.1981

Авторы: Дорошко, Смородин

МПК: G01H 11/00

Метки: колебаний, лопаток, подвеской, турбомашин, шарнирной

...7, формирователи 8 импульсов, вентиль 9, измеритель 10 временных интервалов,запоминающий блок 11, блок 12 сравнения и индикатор 13Способ осуществляется следующим образом.При вращении ротора на выходе датчика 2появляется сигнал за каждый оборот ротора 4 20турбомашины, а на выходе датчика 1 два сиг.нала эа каждый оборот через формирователи 8импульсов сигнала проходит на входы селектора 7. Сигнал с датчика 2 разрешает пересчет шти ото ы 7 ) Заявитель Рижский Краснознаменный институт инженеров граждаавиации им, Ленинского комсомола4штифты, заключающийся в том, что измеряют временнье интервалы между сигналами от дат. чиков и путем сравнения полученных реэульта. тов судят о характере колебаний, о т л ич а ю щ и й с я тем, что, с целью...

Номер патента: 877347

Опубликовано: 30.10.1981

Авторы: Добровольскис, Сакалаускас

МПК: G01H 11/00

Метки: амплитуды, колебаний, механических, объекта

...чего повышается производительность измерений, Кроме того, предлага Оемый способ обеспечивает достаточновысокую точность вследствие исключения ручных операций.На чертеже изображено устройство,реализующее данный способ, 25Устройство содержит динамическийконденсатор 1, одной из пластин которому служит исследуемый объект 2, если он выполнен из электропроводящегоматериала, а другой - измерительныйэлектрод, представляющий собой рабочий:, . орган 3 механического вибратора 4. Если исследуемый объект выполнен из диэлектрика, то к нему надо жестко прикрепить металлическую пластину. Вибратор 4 снабжен средствами для установ-,35ления определенной амплитуды и частотыколебаний рабочего органа 3, выполненного стержнеобразным с площадью наконечника...

Номер патента: 877348

Опубликовано: 30.10.1981

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01H 11/00

Метки: вибраций, движущихся, объектов

...интегратор 12, регистратор 13, сумматор 14, первый вход которого подключен к выходу первого блока 6 вычитания, второй - к первому интегратору 1 О и третий - к выходу третьего блока 9 вычитания через блок 11 умножения, а выход сумматора 14 подключен через второй интегратор 12 к регистратору 13.Устройство работает следующим образом.При движении объекта 4, например магнитной ленты, с неровностью 1(й) ребра создаются поперечные вибрации 5(й) и колебания углового перекоса Ч(1). С помощью вибродатчиков 1-3 указанные суммарные колебания преобразуются в электрические сигналы. Сигналы вибродатчиков 1 и 2 задерживаются линиями 5 и 7 задержки на вре- мя движения точки измерения от виб, - родатчика 1 до вибродатчика 2 и от вибродатчика 2 до...

Номер патента: 879327

Опубликовано: 07.11.1981

Авторы: Гонорадская, Горелик, Павлов, Токарев

МПК: G01H 11/00

Метки: измеритель, импеданса, механического

...противоположная поверхности, предназначенной для закрепления на измеряемом объекте, соединена с инерционной массой.На чертеже показан измеритель механического импеданса. Он содержит включающий подвижную часть 1 электро- динамический вибратор, связанный с подвижной частью 1 вибратора пьезоэлемент 2, на котором размещена инерционная масса 3 и пьезоэлемент 4, закрепляемый на измерительном объекте 5. Поверхность пьезоэлемента 4, противоположная поверхности, предназначенной для закрепления на измеряемом объекте 5, соединена с инерционной массой 3.Измеритель механического импеданса работает следующим образом.При перемещении подвижной части 1 вибратора на пьезоэлементы 2, 4 воздействует определенная сила, под действием которой на них...

Номер патента: 905656

Опубликовано: 15.02.1982

Авторы: Валентеев, Малютин, Реутов, Хабаров

МПК: G01H 11/00

Метки: вибрации, параметров, плат

...амплитуд абсолютной10 вибрации по плате 8 достаточно просуммировать сигнал датчика относительной вибрации с сигналом контрольного датцика. формула изобретения ниями вибростола полученное рас"пределение амплитуд вибрации поплате резко отличается от собственной Формы колебаний платы. Крометого, из-за отсутствия индикацииФазы относительных колебаний невоз"можно определить направление движения каждой исследуемой точки платыв данный момент времени.Цель изобретения - расширениеФункциональных возможностей.Указанная цель достигается тем,цто устройство снабжено датчикамиотносительной вибрации, подключенными к сигнальным входам электронного 1коммутатора и предназначенными дляустановки между платой и вибросто-,лом.На чертеже представлена...

Номер патента: 911170

Опубликовано: 07.03.1982

Автор: Варсанофьев

МПК: G01H 11/00

Метки: демпфирования, коэффициента, механического, объекта, подвески, упругой

...параметров используют отношение высот и разности времени затухания колебаний дозаданного уровня, а коэффициент демпфирования вычисляют по формулемС Ф) (и)Е=1(54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ДЕМПФИРОВАНИЯ УПРУГОЙ ПОДВЕСКИ МЕХАНИЧЕСКОГО ОБЪЕКТА911170 где 30 Источннки информации,принятые во внимание прн экспертизе1. Авторское свидетельство СССР(прототип),где М - масса механическогообъектаЬи Ь - высота сбрасывания;т., н 1 - время затухания колебаний до заданного уровняеНа фиг. 1 взображена расчетная схема для определения коэффициента демпфирования, на фиг. 2 - графики затухания колебаний рабочего органа. фоВибрационная машяна состоит из рабочего органа 1 (желоб, камера), установленного на упругой подвеске 2 (металлические пружины,...

Номер патента: 930019

Опубликовано: 23.05.1982

Авторы: Дорошко, Смородин

МПК: G01H 11/00

Метки: вибрационных, лопаток, параметров, турбомашин

...импульса на другом внбродаъчике, а вибрацнонные параметры лопаток определяют как алгебраическую сум Ому параметров, измеряемых. вибродатчнками.На чертеже изображена блок-схемаустройства, осушествляюшего способ.Устройство содержит вибродатчики 1. и 2, выходы которых соедянены с формирователями 3 и 4, выходы которыхчерез измерители 5 и 6 соединены с сумматором. 7.Способ осушест следующимобразом.В момент прихода лопатки в рабочуюзону вибродатчика 1 в измерителе 5происходит измерение перемещения. лопаь 3 93001 ки.,Одновременно, по сигналу измерителя 5, происходит измерение вабрационного параметра корпуса турбомашины с виб родатчика 2 измерителем 6. Йалее сиг налы поступают в сумматор 7, где. про- з исходит алгебраическое...

Номер патента: 934239

Опубликовано: 07.06.1982

Автор: Дорошко

МПК: G01H 11/00

Метки: вибрационного, исследования, спектра, турбомашин

...импульсов опорного сигнала составляющей исследуемого сигнала, перед следящим аналогом,Поставленная цель согласно способу исследования вибрационного спектра турбоманавливают для исследуе ектра по спектрограмме934239 Соста вител ь В. Лопухин Редактор Н. Пушненкова Техред А. Бойкас Корректор У. Пономаренко Заказ 3911/33 Тираж 507 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4полученной при последовательном анализе, величины коэффициентов преобразования частоты опорного сигнала для следящего спектрального анализа по всем роторам, которые могут вызвать появление данной компоненты, получают при следящем анализе...

Номер патента: 957001

Опубликовано: 07.09.1982

Автор: Попков

МПК: G01H 11/00

Метки: излучаемой, колебательной, механизмом, мощности, фундамент

...амортизаторы, содержащее два тракта измерения вибрации механизма и фундамента, каждый из которых состоит из соединенных между собой измерительного усилителя, анализатора скорости вибрации и подклю-ченного к одному из усилителей датчика скорости вибрации 1.Недостатками устройства явлются невозможность измерения всех составляющих колебательных мощностей и значительная погрешность определения действующих на фундамент сил, а, следовательно, и излучаемой мощности в случае, когда механизм и амортизатор имеют протяженные фланцевые или опорные пластины. Кроме того,ясна связь между силой, переда ерез отдельное болтовое соеди силой, передаваемой через опор адь амортизатора в целом.957001 Составитель А. ЧистяковТехред А. Бойкас Корректор...

Номер патента: 957002

Опубликовано: 07.09.1982

Авторы: Гвелесиани, Сыров, Фистуль, Цыганков, Шелонин, Яковенко

МПК: G01B 7/06, G01H 11/00, G01N 3/20 ...

Метки: емкостной, перемещений

...электроду и расположены симметрично относительно него.На фиг. 1 изображена структурная схемапреобразователя; на фиг. 2 - преобразователь, поперечное сечение.Емкостной преобразователь перемещенийсодержит кварцевый диск 1 с напыленными в возбуждающим электродом 2, двумя приемными электродами 3 и 4, расположенными симметрично друг другу, двумя заземленными электродами 5 и 6 и опорными нитями 7 и 8. Возбуждающий электрод 2 расположен диаметрально приемным элек дам 3 и 4, а заземленные электроды 5 параллельны электроду 2 и располож симметрично относительно него. емый образец в форме параллекладется на опорные нити 7 и 8положение узловых точек его совпадало с положением опор957002 Составитель Л. Казанская Редактор Г 1. Коссей Техред А....

Номер патента: 957003

Опубликовано: 07.09.1982

Автор: Казарян

МПК: G01H 11/00

Метки: вибрации, параметров

...передатчик 2, измерительный приемник-детектор б, усилитель-ограничитель 7, переключатель 8, блок 9 памяти, делитель 10, второй вход которого соединен с выхо95003 Формула изобретения Составитель А. Новиков Редактор С. Патрушева Тех ред А. Бойкас Корректор А. Дзятко Заказ 6581/27 Тираж 507 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4дом усилителя-ограничителя 7, а выход - с индикатором 1. Устройство может быть снабжено последовательно соединенными блоками 11 и 12 дифференцирования, выходы которых соединены со входами индикатора 1, а вход первого блока 11 дифференцирования соединен с выходом делителя 1...

Номер патента: 962769

Опубликовано: 30.09.1982

Авторы: Ковальчук, Тараненко

МПК: G01H 11/00

Метки: вибрации, измеритель, параметров

...вибрации содержит корпус 1, закрепленную в нем с помощью упругого элемента инерционную массу 2 в виде постоянного магнита и жестко закрепленные в корпусе симметрично друг другу два магниторе" зистора 3 и 4 с двумя охватывающими их обмотками 5 и 6 подмагничивания. Упругий элемент выполнен в виде закрепленной по периметру корпуса упруформула изобретения Составитель А. НовиковТехред И,Гайду Корректор Н. Король Редактор С, Юско Замаз 749 М 60 Тираж 507 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, москва, М, Раушская наб д, 4/5филиал ППП "Патент", г, Ужгород, ул, Проектная,3 96276 гой мембраны 7, в центре которой установлена инерционная масса 2. Источник 8 питания соединен с магниторезисторами 3 и...

Номер патента: 977928

Опубликовано: 30.11.1982

Авторы: Балашов, Щойхет

МПК: G01B 7/00, G01H 11/00

Метки: ртутно-электролитический

...3, электрод 4, дополнительный объем 5, заполненный ртуть э 6 и электролитом и сообщающийся с капилляром 1. В дополнительный объем 5 помещен заземленный электрод 7, контактирующий с ртутью 6. Сообщающиеся с дополнительным объемом 5 дополнительные капилляры 8 - 12 по,парно расположены с основным капилляром 1 вдоль, осей х, у, г координат, квжд которых заполнен электролитом 3, р 2 и имеет электрод 4 и пузырекв 13.397792Ртутно-электролитический преобразова. тель работает следующим образом.При вибрационном воздействии на преобразователь вдоль одной иэ осей координат, например х, в ртути 6 дополнительного объема 5 возникают волны давления, пропорциональные плотности электролита, и величине колебательного ускорения, Волна давления. вызывает...
