Способ измерения уровня и плотности жидкости и устройство для его осуществления

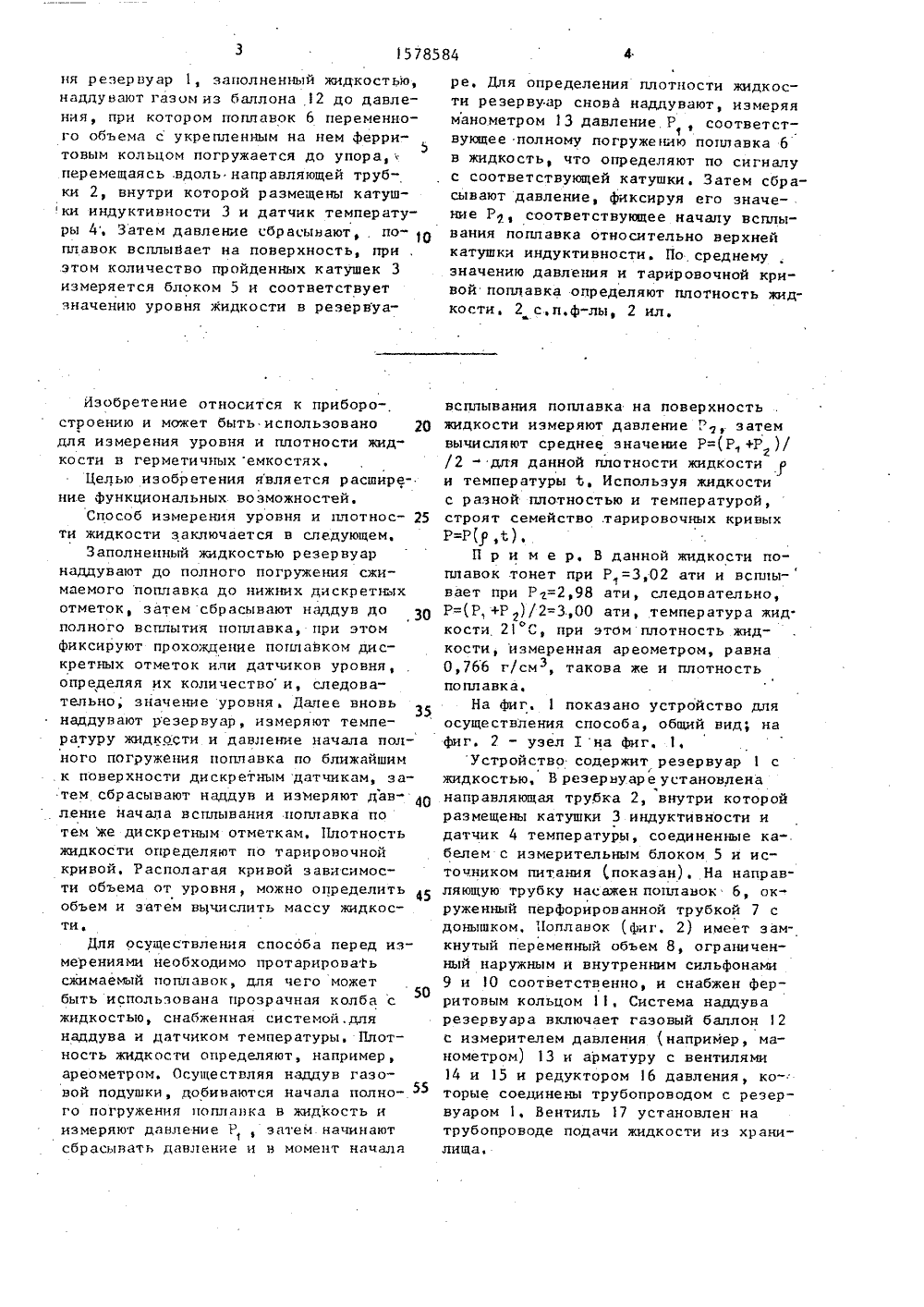

ОЮЗ СОВЕТСНИХ ОЦИАЛИСТИЧЕСНИХРЕСГ 1 УБЛИК 1 Г 23/30 23/74 1 М 910 ПИСАН 30 ЕНИЯ НЯ И ППОО ДЛЯ ЕГО фишов к прибо- лользовано отности жиди. Цельункциональр е ния ур овСУДАРСТВЕННЫЙ НОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ И ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 485316, кл. С 01 Г 23/50, 1972.Авторское свидетельство СССРВ 1118865, кл. С 01 Г 23/30. 1578584 А 2(54) СПОСОБ ИЗМЕРЕНИЯ УРОНОСТА К 1 ДКОСТИ Л .УСТРОЙСТОСУЩЕСТВЛЕ НИЯ(57) Изобретение относитсростроеиию и может быть идля измерения уровня и плкости в герметичной емкоси зобр ете ни я - р асшир ениеньх возможностей, Для изм1578584 ня резервуар 1, заполненный жидкостью, наддувают газом из баллона 12 до давления, при котором поплавок 6 переменного объема с укрепленным на нем ферри 5 товым кольцом погружается до упора, перемещаясь .вдоль направляющей трубки 2, внутри которой размецены катушки индуктивности 3 и датчик температуры 4. Затем давление сбрасывают, по ппавок всплывает на поверхность, при ,этом количество пройденных катушек 3 измеряется блоком 5 и соответствует значению уровня жидкости в резервуаИзобретение относится к приборостроению и может быть использовано 20для измерения уровня и плотности жид"кости в герметичных емкостях.Целью изобретения является расширение функциональных возможностей.Способ измерения уровня и плотности жидкости заключается в следующем.Заполненный жидкостью резервуарнаддувают до полного погружения сжимаемого поплавка до нижних дискретныхотметок, затем сбрасывают наддув до 30полного всплытия поплавка, при этомфиксируют прохождение поплавком дискретных отметок или датчиков уровня,определяя их количество и, следовательно; значение уровня, Далее вновьнаддувают резервуар, измеряют температуру жидкости и давление начала полного погружения цоплавка по ближайшимк поверхности дискретным датчикам, затем сбрасывают наддув и измеряют давление начала всплывания поплавка потем же дискретным отметкам. Плотностьжидкости определяют по тарировочнойкривой, Располагая кривой зависимости объема от уровня, можно определитьобъем и затем вь 1 числить массу жидкости,Для осуществления способа перед измерениями необходимо протарироватьсжимаемый поплавок, для чего можетбыть использована прозрачная колба с50жидкостью, снабженная системой.длянаддува и датчиком температуры, Плотность жидкости определяют, например,ареометром. Осуществляя наддув газовой подушки, добиваются начала полного погружения поплавка в жидкость иизмеряют давление Р затем начинаютсбрасывать давление и н момент начала ре. Для определения плотности жидкости резервуар снова наддувают, измеряя манометром 13 давление Р соответстт фвующее полному погружению поплавка 6 в жидкость, что определяют по сигналу с соответствующей катушки. Затем сбрасывают давление, фиксируя его значение Р, соответствующее началу всплывания поппавка относительно верхней катушки индуктивности. По среднему значению давления и тарировочной кривой поплавка определяют плотность жидкости, 2 с,п,ф-лы, 2 ил. всппывания поплавка на поверхностьжидкости измеряют давление Р,. затемвычисляют среднее значение Р=(Р +Р )//2 - для данной плотности жидкости уи температуры , Используя жидкостис разной плотностью и температурой,строят семейство .тарировочных кривыхР=Р(у,),П р и м е р. В данной жидкости поплавок тонет при Р=3,02 ати и всплы-вает при Р=2,98 ати, следовательно,Р=(Р, +Р)/2=3,00 ати, температура жид.кости 21 С, при этом плотность жидкости, измеренная ареометром, равна0,766 г/см , такова же и плотность3поплавка.На фиг,показано устройство дляосуществления способа, общий вид; нафиг. 2 - узел 1 на фиг. 1,Устройство содержит резервуар 1 сжидкостью, В резервуаре установленанаправляющая трубка 2, внутри которойразмещены катушки 3 индуктивности идатчик 4 температуры, соединенные кабелем с измерительным блоком 5 и источником питания (показан). На направляющую трубку насажен поплавок б, окруженный перфорированной трубкой 7 сдоньппком, Попланок (фиг, 2) имеет замкнутый переменный объем 8, ограниченный наружным н внутренним сильфонами9 и 10 соответственно, и снабжен ферритовым кольцом 11, Система наддуварезервуара включает газовый баллон 12г измерителем давления (например, манометром) 13 и арматуру с вентилями14 и 15 и редуктором 16 давления, которые соединены трубопроводом с резервуаром 1, Вентиль 17 установлен натрубопроводе подачи жидкости из хранилища,1578584 Г 2 Составитель А,Курочкин Техред М ,Цидык Реда А,Лежни ректор В. Гирняк дпис иям и КНТ ССС на Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 аказ 1911НИИПИ Гос ственного113035,Тираж 497 омитета по иэобрет осква, Ж, Раушс ткрытиям и д. 4/5
