Фиш

Номер патента: 205688

Опубликовано: 01.01.1967

Авторы: Башинский, Красинский, Фиш

МПК: B65G 65/32

Метки: беспылевой, бункеров, загрузки

...лента 18, преодолевая сопротивление контргруза 29, под действием силы тяги механизма передвижения конвейера разматывается. Контргруз 29 поднимается.Таким образом, при движении конвейера в ту или другую сторону одна из лент 17 или 18 наматывается, а другая разматывается, в результате чего все бункерные щели, кроме мест загрузки, постоянно закрыты, что исключает пыление при загрузке бункеров,Предмет изобрстсния Устройство для беспылеьой загрузки бункеров с помощью передвижного реверсивного ленточного конвейера, включающее ленту, расположенную под его холостой ветвью, перекрывающую щели бункеров под конвейером, и ленты, перекрывающие щели бункеров вие загрузочного конвейера, от,гичающееся тем, что, с целью повышения эффективности...

Номер патента: 202333

Опубликовано: 01.01.1967

Авторы: Сидоренко, Солод, Фиш

МПК: H01G 9/22

Метки: коэффициентом, переменным, триод, усиления, электрохимический

...отделен от электролита пористой перегородкой 5, Триод снабжен упругими мембранами 6, причем одна или несколько хгембрач являются общими с электроосмотической ячейкой 7. На электроды 4 и 2 подано входное напряжение У На электроды электроосмотичеакой ячейки 8 и 9 подано управляющеенапряжение У 8,.Нагрузка включена междуэлектродами 4 и 3. Источники смещения 10 и5 И устанавливают определенный потенциал наэлектродах.При подаче входного сигнала У(О -1 ггпу) увеличивается число носителей тока впространстве между электродами 2 и 3 (на 10 пример, при использовании водного раствора1,5 н. НС 1+0,25 н, Ре 504 концентрация трехваленгного железа возрастает, а, следовательно, возрастает и выходной ток в цепи нагрузки).15 При подаче переменного...

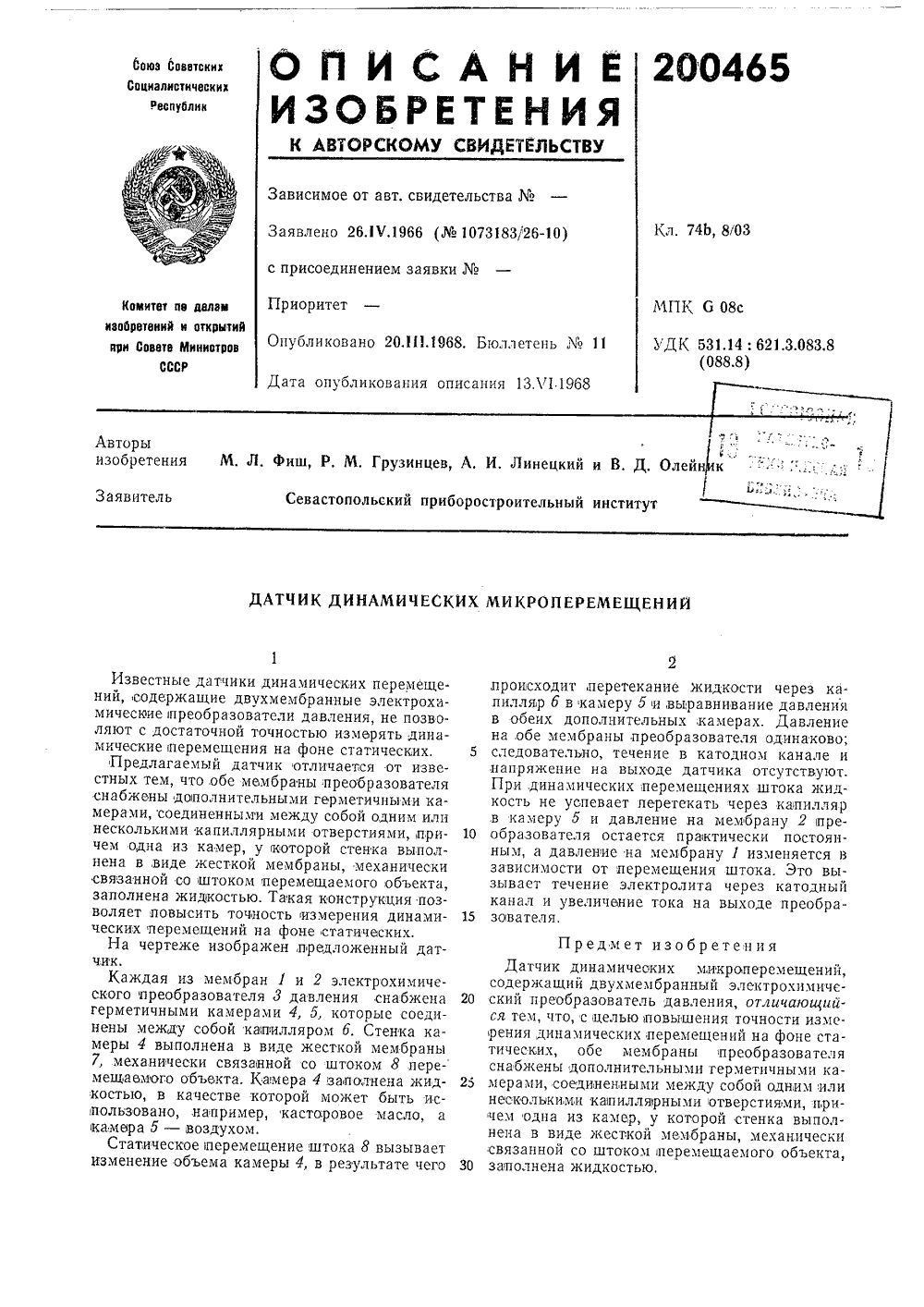

Номер патента: 200465

Опубликовано: 01.01.1967

Авторы: Грузинцев, Линецкий, Олей, Фиш

МПК: H01G 9/22

Метки: датчик, динамических, микроперемещений

...со штоком перемещаемого объекта, заполнена жидкостью,8 вызывает льтате чего ЗОИзвестные датчики динамических перемещений, содержащие двухмембранные электрохамичесиие преобразователи давления, не позволяют с достаточной точностью измерять динамические перемещения на фоне статических, 5Предлагаемый датчик отличается от известных тем, что обе мембраны преобразователя снабжены дополнительными герметичными камерами, соединенными между собой одним или несколькими капиллярными отверстиямипри чем одна из камер, у которой стенка выполнена в,виде жесткой мембраны, механически связанной со штоком перемещаемого объекта, заполнена жидкостью. Такая конструкция позволяет повысить точность измерения динами ческих перемещений на фоне статических.На...

Номер патента: 173488

Опубликовано: 01.01.1965

Авторы: Линецкий, Тютюников, Фиш

МПК: G01P 15/12

Метки: линейного, ускорения

...вызывает об 25 ратный характер течения электролита и соответствующее изменение тока в сопротивлениях, а так как направления токов взаимнопротивоположны, то полярность выходного напрякения характеризует направление действу 30 ющего ускорения. лектроды в рекамерах устать электролита,Известные устройства для измерения линейного ускорения сложны в изготовлении и не обладают высокой точностью в широком диапазоне. Такие устройства содержат камеры, заполненные электролитом, образующим совместно с электродами обратимую окислитель- но-восстановительную систему, считывающие электроды которой помещены в соединительные каналы.Предлагаемое устройство конструктивно проще и позволяет измерять линейные ускорения в широком диапазоне и с высокой...

Номер патента: 142316

Опубликовано: 01.01.1961

Авторы: Зорин, Красинский, Лидерман, Фиш

МПК: C21B 9/12

Метки: воздушно-разгрузочного, доменной, клапана, комбинированный, печи, привод

...в зацеплении с шестерней 8, насаженной на трубчатую ось барабана 9. Шестерни 7 находятся также в зацеплении с венцом 10 корпуса 11 дифференциального редуктора 6. Корпус 11 дифференциального редуктора вращается вместе с червячным колесом 12 второго червячного редуктора, получающего вращение посредством червяка 13 от электродвигателя 14. Барабан 9 приаодигся во вращение от ручной лебедки 15, установленной в пункте управления или на рабочей площадке доменной печи.Работа привода от электродвигателя заключается в том, что барабан 9, а вместе с ним и шестерня 8 заторможены ручной лебедкой 15, Электродвигатель 14 приводит во вращение червячное колесо 12, а также и корпус 11 дифференциального редуктора б. Вращение корпуса 11 приводит во...

Номер патента: 131819

Опубликовано: 01.01.1960

Авторы: Акунц, Карцев, Петров, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: коллектор, электрической

...чем расширяется область применения коллектора, описанного в основном авторском свидетельстве,На чертеже изображены две смежные пластины с изоляционной прокладкой.Медные пластиныв описываемом коллекторе имеют прерывистын лас",очкин хвост 2, выполненный не сплошь вдоль всей пластины, а с Вырезами, расположенными В шахматном порядке. Поэтому у смежных пластин этого коллектора ласточкины хвосты наодятся на достаточном расстоянии друг от друга, В связи с чем исключается возможность замык ания пластин между собой при прессовании пластмассового корпуса. Кроме того, при такой конструкции облегчается затекание прессчассы между пластинами.Если пластины имеют незначительную толщину, что затрудняет бразование продольного ласточкина хвоста, можно...

Номер патента: 131818

Опубликовано: 01.01.1960

Авторы: Акунц, Карцев, Петров, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: коллектор, электрической

...описываемого коллектора выполняется со сплошным продольным ласточкиным хвостом, который можно получить либо путем протяжки при изготовлении профильной коллекторной меди, либо посредством послед юшсй мехаичсской обработки обычного профиля. При применении в конструкции коллектора изоляционных прокладок последние выполня 1 отся прямоугольными и имеют несколько большие размеры, чем боковые поверхности медных пластин, к которым они прилегают,Крепление пакета осуьцествляется опрессовкой пластмассой сплошных продольных ласточкиных хвостов медных пластин (фиг. 3), изоляционные прокладки удерживаются при помощи арочного распораВыполнение коллекторной пластины со сплошным продольным ласточкиным хвостом делает возможным изготовление коллектора в...

Номер патента: 104487

Опубликовано: 01.01.1956

Автор: Фиш

МПК: G01R 33/14

Метки: гистерезисной, магнитного, осциллографирования, петли, приближенного

...1 питается от сети переменного тока, к этой же сети подк,почен автотрансформатор 2, От вторичного напряжения автотрянс)ормлтор 1 получает питание цепь, состоящая из последовательно вк,ноченных обмоти испытуемого образца 3 и безь)н. дукционного шунтд 4. С ротора ) фазорсгуляторя )юдается напряжснис ня потенц 1 ОзСтр 6.Зажимы 7 цепи сртиклдьного спклонения электронного осцилгОскопа с 1 со статическим отклонением луча присоединяются к ыходу потенциомстрд, л зажимы 9 цепи п)- рзонтдльного отклонения луча присоединяются к зажим)м бсзьнд кционного шунтд. Поворотом ротора фазорегулятора достигается сдвина 90 ня;ряжения. подводимого к пластинам вертикального отклонс - ния, относительнс) напряжения, питающего обмотку, наложенную 1)л...

Номер патента: 103050

Опубликовано: 01.01.1956

Авторы: Мильштейн, Фиш

МПК: G01R 23/07

Метки: детекторный, частотомер

...В 1 и В- выпрямительные мосты; 1. и С - соответственно дроссель и емкость колебательного контура; Рд - добавочные сопротивления; Тр - вх с форматор.Изменение напряжения между точками а и б, происходящее вследствие изменения частоты, вызывает изменение тока в выпрямительных мостах, включенных непосредственно на это напряжение, и соответственное изменение отклонения подвижной системы логометра.Поскольку в цепь колебательного контура не входят добавочные сопротивления Рд, величина появляющегося тока значительно больше, чем в известных частотомерах, что позволяет применить более грубый измерительный механизм и повысить точность прибора (за счет увеличения вращающего момента измерит).Величина тока, ответвляющегосяепь добавочных...

Номер патента: 48091

Опубликовано: 31.08.1936

Автор: Фиш

МПК: B21D 19/00, B21D 5/00

Метки: загибания, краев, листового, металла, оправка, тонкого

...и двух гибких пластин - верхней 31 и нижней 32. Стержень 19 является остовом - основой всего комплекта.Сбоку в стержне 19 имеются окна а, в которые помещаются гайки 17. Против каждого окна имеется отверстие С для прохода болта 16, связанного с гибкими пластинами 21, 22, и для навинчивания гайки на болт, Сверху стержня 19 расположена гибкая пластина 21 с болтами 16 против нечетных отверстий в стержне 19, а снизу стержня 19 расположена гибкая пластина 32 с. болтами 16 против четных отверстий в стержне 19. Поворачивая нечетные гайки предварительно навинченных на болты гибких пластин и этим самым притягивая гибкую пластину к стержню 19 или отталкивая от него в том или ином месте, ей сообщают нужную кривизну; точно так же, поворачивая...
