Устройство для очистки канализационных трубопроводов
Номер патента: 1520204
Опубликовано: 07.11.1989
Автор: Фирюлин
Метки: канализационных, трубопроводов
...ротора отверстия 9 и 10 под углом к плоскости ротора, расположенные под отверстиями 6 и 7 перегородки 2. Площадь сече нкя отверстия 9 составляет 0,5-0,6 площади сопловых отверстий 5 насадка, площадь сечения отверстий 7 равна площади сопловых отверстий 5; Корпус 1 оснащен сопловыми отверстия ми 11 под углом к продольной оси устройства.Работа устройства осуществляется следующим образом.50Вода по гибкому шлангу поступает в в корпус 1 и с большой скоростью истекая через сопловые отверстия 11 заставляет продвигаться устройство впе 2 по периферии и сред- выполнены отверстия 6 3 имеет в тарели рото и 10 под углом к плосрасположенные под от перегородки 2. 4 ил.ред. Одновременно вода, поступая через отверстия 6 в подклапанную полость 8 и...
Устройство для обводнения жидкого топлива
Номер патента: 1346225
Опубликовано: 23.10.1987
Авторы: Авзалов, Иванов, Качалов, Литвиненко, Мазур, Фирюлин, Шлейфер
МПК: B01F 11/02
Метки: жидкого, обводнения, топлива
...воды и газа через акустический свисток 5 вода диспергируется в нижней части стакана, образуя с топливом, выходящим из распреде.пителя 8, водно-топливный концентрат. Образующиеся капли воды в концентрате дополнительно дробятся на более мелкие при прохождении эмульсии через сетчатый рассекатель 9. Одновременно по патрубку 2 подвода топлива, расположенному тангенциально, поступает топливо в полость, образованную стенкой корпусаи стаканом 4. Приобретая вращательное движение, топливо вымывает пз стакана 4 концентрат, образуя устойчивую водно-топливную эмульсию, которая отводится из корпуса через патрубок 3. При прохождении топлива изнижней части корпуса в верхнюю образуется вихревой поток газа, выделяющегося из эмульсии за счет вращательного...

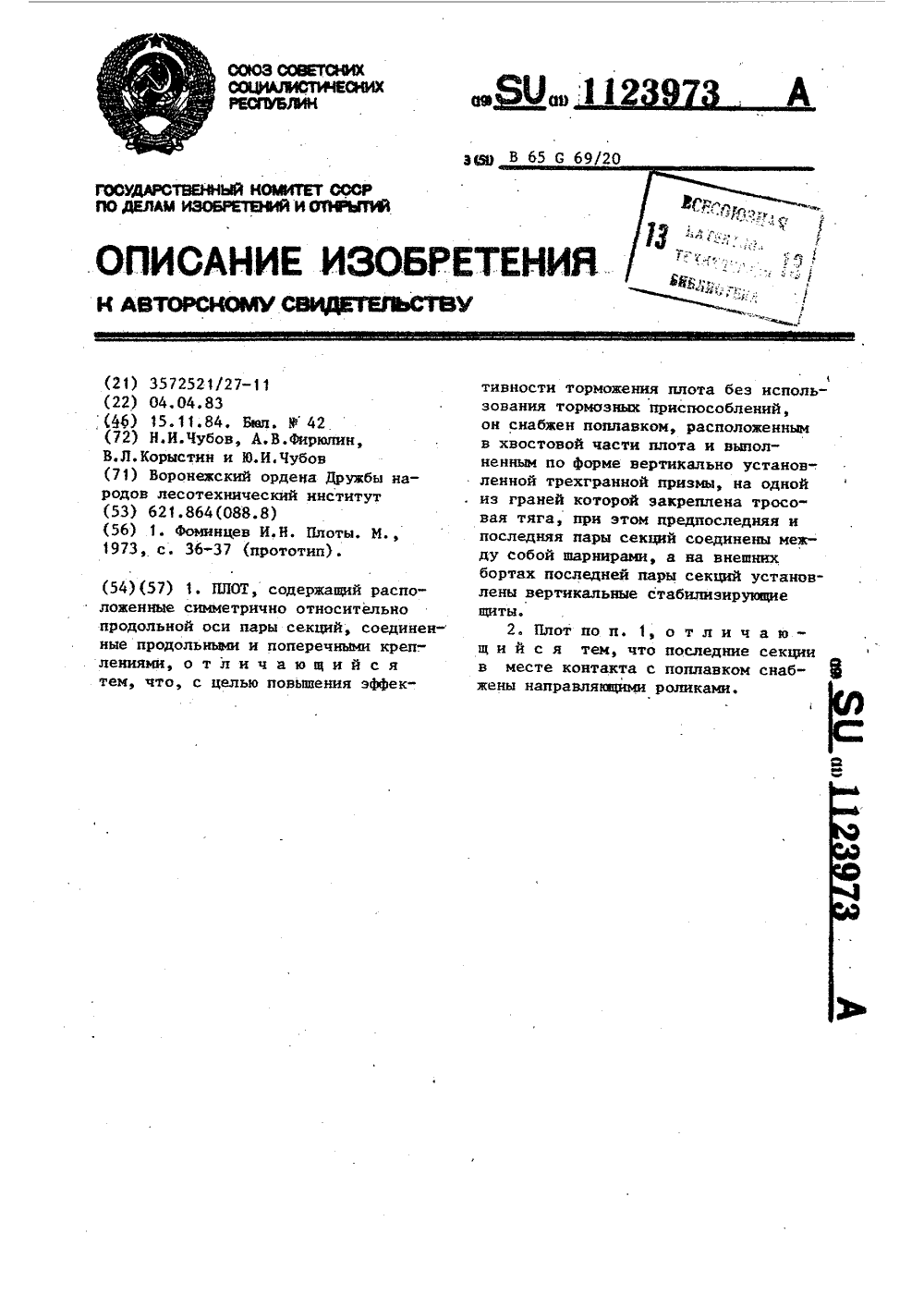

Плот
Номер патента: 1123973
Опубликовано: 15.11.1984
Авторы: Корыстин, Фирюлин, Чубов
МПК: B65G 69/20
Метки: плот
...этом последние секции в месте контакта с поплавком снабжены направлякицими роликами, 35На Фиг. 1 изображена хвостовая часть плота, вид сверху; на фиг.2 - разрез А-А на Фиг, 1 на фиг. 3 - хвостовая часть плота в момеит торможения. 40Ппот содержит пары секций 1, составленные из пучков лесоматериалов, соединенных продольными 2 (лежни) и поперечными гибкими 3 (счалы) и жесткими 4 (брустверы) креплениями. В хвостовой части плота размещен поплавок 5 в виде трехгранной призмы, связанной с ситемой управления (не показана) посредством тросовой тяги 6 с ограниченной муфтой 7, взаимо" действунщей с автосцепкой 8. Ба внешФ 973 1них бортах последней пары секций 1 плота, соединенной с предпоследней парой секций посредством шарниров 9, установлены...
Емкостный параметрон с последовательным включением конденсаторов
Номер патента: 199520
Опубликовано: 01.01.1967
Авторы: Днепропетровский, Фирюлин
МПК: H03K 19/162
Метки: включением, емкостный, конденсаторов, параметрон, последовательным
